Ikhtisar

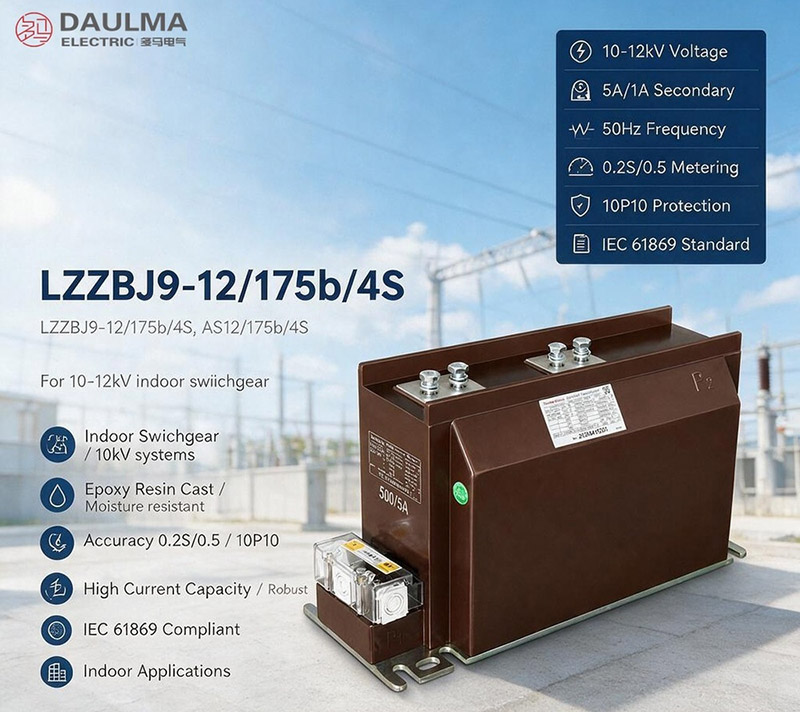

Pengubah arus LZZBJ9-12/175b/4S (juga dikenali sebagai AS12/175b/4S) ialah pengubah arus dalaman berpenebat resin epoksi tuangan yang direka untuk sistem kuasa AC voltan sederhana kelas 10kV, 11kV, dan 12kV. Ia mempunyai struktur jenis sokongan sepenuhnya tertutup yang sesuai untuk pemasangan dalam peralatan suis berkelompang logam.
Pengubah arus multi-sekunder ini menyokong fungsi gabungan metering, pengukuran, dan perlindungan dengan kelas ketepatan seperti 0.2S, 0.5, dan 10P. Ia biasanya digunakan dalam pemantauan suapan, metering tenaga, perlindungan geganti, dan sistem automasi pencawang yang mematuhi piawaian IEC untuk aplikasi dalaman.
Snapshots Penarafan Utama
| Parameter | Penarafan |
|---|---|
| Kelas Voltan | 10kV / 11kV / 12kV |
| Tahap Penebatan | 12/42/75kV |
| Frekuensi Teradar | 50Hz / 60Hz |
| Julat Arus Primer | Sehingga 2500A |
| Arus Sekunder | 1A atau 5A |
| Konfigurasi Sekunder | 4S (empat teras bebas) |
| Ketepatan Metering | 0.2S, 0.2, 0.5 |
| Ketepatan Perlindungan | 10P, 10P15, 10P20, 10P30 |
| Jenis Pemasangan | Dalaman, jenis sokongan pada basbar |
| Bahan Penebat | Resin epoksi tuangan |
| Piawai Aplikasi | Siri IEC 61869 |
| Siri Reka Bentuk | Platform LZZBJ9 / AS12 |
Penamaan Model
- L: Pengubah arus
- Z: Jenis dalaman / struktur sokongan
- Z: Penebatan tuangan resin epoksi
- B: Tahap perlindungan tersedia
- J: Reka bentuk diperkukuh
- 9: Nombor siri reka bentuk
- 12: Voltan operasi maksimum kelas 12kV
- 175b: Kod dimensi struktur / lebar nominal
- 4S: Kod skematik multi-sekunder untuk empat fungsi sekunder
- AS12: Penamaan alternatif gaya IEC untuk platform pengubah arus yang sama pada kelas 12kV
Pembinaan
Pengubah arus LZZBJ9-12/175b/4S mempunyai pembinaan dalaman yang kukuh dengan badan berpenebat resin epoksi tuangan sepenuhnya tertutup. Konduktor primer disepadukan ke dalam struktur jenis sokongan yang sesuai untuk pemasangan terus ke atas basbar dalam peralatan suis berkelompang logam. Resin epoksi memberikan penebatan elektrik yang boleh dipercayai antara litar primer voltan tinggi dan beberapa belitan sekunder voltan rendah, memastikan prestasi stabil di bawah keadaan operasi dalaman biasa. Setiap empat teras sekunder diasingkan secara magnetik dan elektrik untuk menjalankan fungsi berbeza—seperti metering bil, pengukuran umum, perlindungan utama, dan perlindungan sandaran—tanpa gangguan. Dimensi rangka 175b memberikan kekuatan mekanikal dan jarak terminal yang mencukupi untuk susun atur panel voltan sederhana biasa.
Parameter teknikal
Keadaan Perkhidmatan
- Lokasi pemasangan: peralatan suis voltan sederhana dalaman
- Voltan sistem: rangkaian kelas 10kV, 11kV dan 12kV
- Frekuensi teradar: 50Hz / 60Hz
- Suhu persekitaran: -5°C hingga +40°C
- Persekitaran pemasangan: harus bebas daripada getaran teruk, habuk konduktif, gas korosif, medium letupan, pencemaran berat dan kondensasi luar biasa.
- Keadaan khas: Untuk ketinggian tinggi, lembap, pantai, pencemaran tinggi atau keadaan peralatan suis khas, pengesahan teknikal diperlukan sebelum membuat pesanan.
Parameter Teknikal
Pengubah arus LZZBJ9-12/175b/4S ialah pengubah arus berpenebat resin epoksi tuangan yang direka untuk sistem dalaman 10kV–12kV. Ia beroperasi dalam julat suhu persekitaran -5°C hingga +40°C, mematuhi piawaian GB 20840.2-2014 dan IEC 61869-2:2012.
| Arus primer teradar (A) |
Gabungan kelas ketepatan |
Output teradar (VA) |
Arus haba jangka pendek (kA/1s) |
Arus dinamik teradar (kA) |
||
|---|---|---|---|---|---|---|
| Kelas 1 | Kelas 2 | Kelas 3 | ||||
| 20,30,40,50,75,100 | 0.2/0.2/5P10 | 10 | 10 | 40 | 150×I1n | 375×I1n |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 150,200 | 0.2/0.2/5P10 | 10 | 10 | 40 | 31.5 | 80 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 300,400 | 0.2/0.2/5P10 | 10 | 10 | 40 | 45 | 112.5 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 500 | 0.2/0.2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 500 | 0.2/5P10/10P15 | 10 | 20 | 20 | 63 | 130 |
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 600,800 | 0.2/0.2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 20 | 40 | |||
| 0.2/0.5/5P20 | 10 | 20 | 30 | |||
| 0.2/5P10/10P15 | 10 | 20 | 30 | |||
| 0.5/5P10/10P20 | 10 | 20 | 20 | |||
| 1000,1200,1250 | 0.2/0.2/5P10 | 15 | 15 | 40 | 80 | 160 |
| 0.2/0.5/5P15 | 15 | 30 | 30 | |||
| 0.2/0.5/5P20 | 10 | 30 | 20 | |||
| 0.2/5P10/10P15 | 15 | 30 | 30 | |||
| 0.5/5P10/10P20 | 30 | 30 | 20 | |||
| 1500 | 0.2/0.2/5P10 | 15 | 15 | 40 | 100 | 160 |
| 0.2/0.5/5P15 | 15 | 30 | 40 | |||
| 0.2/0.5/5P20 | 15 | 30 | 30 | |||
| 0.2/5P10/10P15 | 15 | 30 | 30 | |||
| 0.5/5P10/10P20 | 30 | 30 | 20 | |||
| 2000 | 0.2/0.2/5P10 | 15 | 15 | 40 | 100 | 160 |
| 0.2/0.5/5P15 | 15 | 30 | 40 | |||
| 0.2/0.5/5P20 | 15 | 30 | 30 | |||
| 0.2/5P10/10P15 | 15 | 30 | 30 | |||
| 0.5/5P10/10P20 | 30 | 30 | 20 | |||
| 2500 | 0.2/0.2/5P10 | 20 | 20 | 40 | 100 | 160 |
| 0.2/0.5/5P15 | 20 | 40 | 40 | |||
| 0.2/0.5/5P20 | 20 | 40 | 30 | |||
| 0.2/5P10/10P15 | 20 | 30 | 30 | |||
| 0.5/5P10/10P20 | 40 | 30 | 20 | |||
Pemasangan dan pendawaian
Rajah Pemasangan
Pengubah arus LZZBJ9-12/175b/4S dan AS12/175b/4S dipasang sebagai unit jenis sokongan dalaman, dipasang secara menegak dalam kompartmen peralatan suis. Konduktor primer melalui bukaan pusat dan disambung ke terminal primer yang dipasang di bahagian atas, manakala pendawaian sekunder diakses dari blok terminal bawah yang disusun mengikut skema multi-sekunder 4S. Pastikan ruang lega yang mencukupi untuk penghalaan basbar, pemisahan fasa, dan pengurusan kabel sekunder semasa pemasangan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih platform 175b apabila badan 150b terlalu padat tetapi struktur lebih lebar 185b tidak diperlukan untuk susun atur peralatan suis.
- Pilih nisbah primer 1A–2500A berdasarkan beban, resolusi metering dan kajian gangguan; sahkan nisbah primer yang luar biasa rendah secara berasingan.
- Tentukan keempat-empat litar 1A/5A secara individu sebagai metering, pemantauan, perlindungan utama atau perlindungan sandaran bersama kelas dan terminal masing-masing.
- Dapatkan jadual beban empat teras kerana sumber hanya menyenaraikan tiga nilai VA dalam banyak kombinasi walaupun penamaan 4S.
- Sahkan arus haba/dinamik, susunan konduktor/terminal primer sebenar, lukisan pemasangan, penebatan 12/42/75kV, ruang lega dan pentanahan.
Soalan Lazim
Q1: Bilakah model 175b/4S lebih disukai?
Ia sesuai untuk panel yang memerlukan empat fungsi sekunder dan ruang lega lebih besar daripada pengubah arus 150b sambil mengekalkan badan lebih kecil berbanding alternatif 185b biasa.
Q2: Apakah kelas perlindungan yang tersedia?
Halaman ini menyenaraikan 10P, 10P15, 10P20 dan 10P30 dipadankan dengan pengukuran 0.2S atau 0.5, tertakluk kepada nisbah, beban dan reka bentuk teras.
Q3: Adakah julat benar-benar bermula pada arus primer 1A?
Kemasukan arus primer 1A muncul dalam jadual sumber, tetapi ia tidak biasa untuk platform jenis sokongan ini. Sahkan aplikasi, nisbah dan data ujian yang dimaksudkan sebelum pemilihan.
Q4: Mengapa model empat sekunder menunjukkan tiga nilai output?
Jadual sumber bukan jadual belitan lengkap. Minta kelas, VA dan penandaan terminal untuk setiap empat teras bebas.
Q5: Apakah ketahanan maksimum yang disenaraikan?
Versi dari 1500A hingga 2500A menyenaraikan arus haba 100kA dan arus dinamik 160kA; asas tempoh haba mesti disahkan.
Q6: Adakah konduktor primer melalui bukaan atau disambung ke terminal atas?
Halaman ini menggunakan kedua-dua penerangan. Gunakan lukisan garis besar dan sambungan primer yang diluluskan untuk menentukan pembinaan sebenar 175b sebelum fabrikasi basbar.
Q7: Adakah AS12/175b/4S dan LZZBJ9-12/175b/4S boleh saling menggantikan?
AS12 dibentangkan sebagai nama platform alternatif, tetapi kebolehantaraan memerlukan padanan penebatan, garis besar, antara muka primer dan jadual sekunder lengkap.
Frequently Asked Questions
Q1: Bolehkah pengubah arus 10kV ini digunakan pada sistem 11kV?
Ya, tertakluk kepada pengesahan projek. Ia sesuai untuk suis gear dalaman 10kV, 11kV, dan 12kV. Sila nyatakan voltan sistem untuk pengesahan kilang.
Q2: Apakah syarat persekitaran untuk pemasangan pengubah arus epoksi ini?
Pemasangan mesti di dalam bangunan dengan suhu -5°C hingga +40°C. Kawasan tersebut perlu bebas daripada getaran teruk, habuk konduktif, dan gas korosif. Hubungi kami untuk keadaan khas.
Q3: Adakah produk ini mematuhi piawaian IEC antarabangsa?
Ya, ia mematuhi piawaian GB 20840.2-2014 dan IEC 61869-2:2012. Pensijilan penuh disediakan untuk kegunaan sistem suis voltan sederhana. Sila minta dokumen ujian semasa membuat pesanan.
Q4: Kelas ketepatan manakah yang sesuai untuk meter bil elektrik?
Pilih gabungan kelas 0.2 untuk aplikasi pengukuran tepat. Ia memastikan ketepatan tinggi pada arus teradar mengikut spesifikasi IEC. Sahkan keperluan kelas ketepatan dengan jurutera kami.
Q5: Bagaimanakah cara menyesuaikan nisbah arus primer untuk projek khusus?
Penyesuaian nisbah arus primer dari 20A hingga 100A adalah tersedia. Spesifikasi teknikal perlu disahkan sebelum pengeluaran bermula. Hubungi pasukan jualan untuk sebut harga tersuai.
Q6: Mengapa memilih pengubah arus berpenebat resin epoksi tuangan untuk suis gear?
Ia menawarkan penebatan yang sangat baik dan ketahanan mekanikal untuk aplikasi dalaman 10kV-12kV. Reka bentuk padat sesuai untuk panel suis gear voltan sederhana. Rujuk katalog untuk butiran model.
