Descripción general

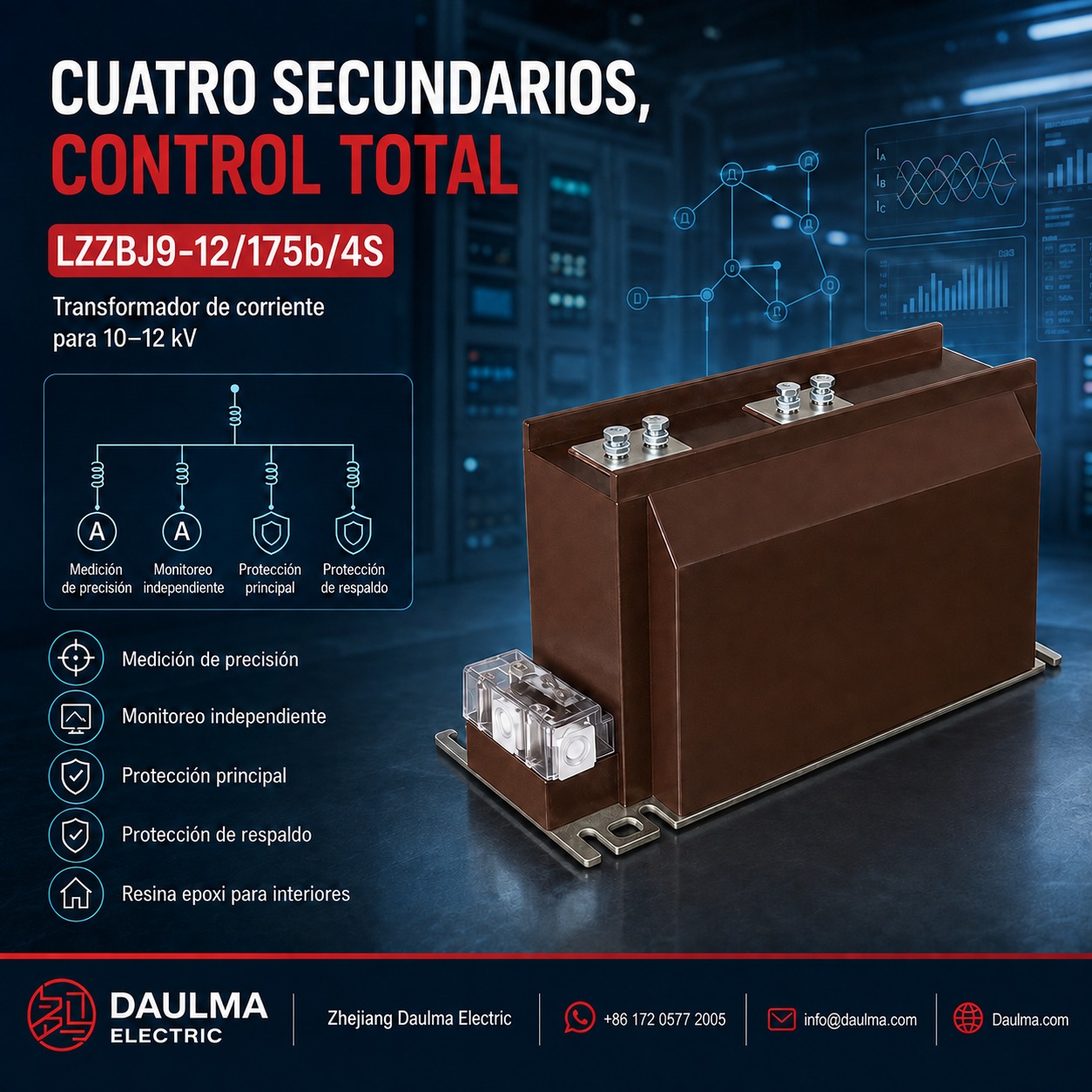

El LZZBJ9-12/175b/4S (también designado AS12/175b/4S) es un transformador de corriente aislado con resina epoxi fundida, diseñado para sistemas de corriente alterna de media tensión de clase 10 kV, 11 kV y 12 kV. Cuenta con una estructura totalmente cerrada de tipo soporte, adecuada para instalación en celdas blindadas metálicas.
Este TC multifuncional admite funciones combinadas de facturación, medición y protección con clases de exactitud como 0,2S, 0,5 y 10P. Se utiliza comúnmente en monitoreo de alimentadores, medición de energía, protección mediante relés y sistemas de automatización de subestaciones que cumplen con las normas IEC para aplicaciones en interiores.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Rango de corriente primaria | Hasta 2500 A |
| Corriente secundaria | 1 A o 5 A |
| Configuración secundaria | 4S (cuatro núcleos independientes) |
| Exactitud para medición | 0,2S, 0,2, 0,5 |
| Exactitud para protección | 10P, 10P15, 10P20, 10P30 |
| Tipo de instalación | Interior, montaje tipo soporte sobre barras colectoras |
| Material de aislamiento | Resina epoxi fundida |
| Normas de aplicación | Serie IEC 61869 |
| Serie de diseño | Plataforma LZZBJ9 / AS12 |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / estructura de soporte
- Z: Aislamiento por fundición en resina epoxi
- B: Disponible nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 12: Tensión máxima de operación de clase 12 kV
- 175b: Código de dimensión nominal/ancho estructural
- 4S: Código esquemático multifuncional para cuatro circuitos secundarios
- AS12: Designación alternativa según estilo IEC para la misma plataforma de TC de 12 kV
Construcción
El LZZBJ9-12/175b/4S presenta una robusta construcción para interiores con cuerpo totalmente encapsulado e aislado con resina epoxi fundida. El conductor primario está integrado en una estructura tipo soporte apta para montaje directo sobre barras colectoras dentro de celdas blindadas metálicas. La resina epoxi proporciona aislamiento eléctrico confiable entre el circuito primario de alta tensión y los múltiples devanados secundarios de baja tensión, garantizando un rendimiento estable en condiciones normales de operación en interiores. Cada uno de los cuatro núcleos secundarios está aislado magnética y eléctricamente para cumplir funciones distintas —como facturación, medición general, protección principal y protección de respaldo— sin interferencias. La dimensión del bastidor 175b ofrece resistencia mecánica adecuada y separación suficiente entre terminales para diseños típicos de paneles de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión en interiores
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
- Condiciones especiales: para instalaciones en gran altitud, ambientes húmedos, costeros, con alta contaminación o condiciones especiales de celda, se requiere confirmación técnica antes del pedido.
Parámetros técnicos
El LZZBJ9-12/175b/4S es un transformador de corriente con aislamiento de resina epoxi fundida, diseñado para sistemas interiores de 10 kV a 12 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| Clase 1 | Clase 2 | Clase 3 | ||||
| 20,30,40,50,75,100 | 0,2/0,2/5P10 | 10 | 10 | 40 | 150×I1n | 375×I1n |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 0,2/5P10/10P15 | 10 | 20 | 20 | |||
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 150,200 | 0,2/0,2/5P10 | 10 | 10 | 40 | 31,5 | 80 |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 0,2/5P10/10P15 | 10 | 20 | 20 | |||
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 300,400 | 0,2/0,2/5P10 | 10 | 10 | 40 | 45 | 112,5 |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 0,2/5P10/10P15 | 10 | 20 | 20 | |||
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 500 | 0,2/0,2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 500 | 0,2/5P10/10P15 | 10 | 20 | 20 | 63 | 130 |
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 600,800 | 0,2/0,2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0,2/0,5/5P15 | 10 | 20 | 40 | |||
| 0,2/0,5/5P20 | 10 | 20 | 30 | |||
| 0,2/5P10/10P15 | 10 | 20 | 30 | |||
| 0,5/5P10/10P20 | 10 | 20 | 20 | |||
| 1000,1200,1250 | 0,2/0,2/5P10 | 15 | 15 | 40 | 80 | 160 |
| 0,2/0,5/5P15 | 15 | 30 | 30 | |||
| 0,2/0,5/5P20 | 10 | 30 | 20 | |||
| 0,2/5P10/10P15 | 15 | 30 | 30 | |||
| 0,5/5P10/10P20 | 30 | 30 | 20 | |||
| 1500 | 0,2/0,2/5P10 | 15 | 15 | 40 | 100 | 160 |
| 0,2/0,5/5P15 | 15 | 30 | 40 | |||
| 0,2/0,5/5P20 | 15 | 30 | 30 | |||
| 0,2/5P10/10P15 | 15 | 30 | 30 | |||
| 0,5/5P10/10P20 | 30 | 30 | 20 | |||
| 2000 | 0,2/0,2/5P10 | 15 | 15 | 40 | 100 | 160 |
| 0,2/0,5/5P15 | 15 | 30 | 40 | |||
| 0,2/0,5/5P20 | 15 | 30 | 30 | |||
| 0,2/5P10/10P15 | 15 | 30 | 30 | |||
| 0,5/5P10/10P20 | 30 | 30 | 20 | |||
| 2500 | 0,2/0,2/5P10 | 20 | 20 | 40 | 100 | 160 |
| 0,2/0,5/5P15 | 20 | 40 | 40 | |||
| 0,2/0,5/5P20 | 20 | 40 | 30 | |||
| 0,2/5P10/10P15 | 20 | 30 | 30 | |||
| 0,5/5P10/10P20 | 40 | 30 | 20 | |||
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LZZBJ9-12/175b/4S y AS12/175b/4S se instalan como unidades tipo soporte para interiores, montadas verticalmente dentro de compartimentos de celdas. Los conductores primarios atraviesan la abertura central y se conectan a los terminales primarios ubicados en la parte superior, mientras que el cableado secundario se accede desde la regleta inferior dispuesta según el esquema multifuncional 4S. Asegúrese de disponer de espacio suficiente para el enrutamiento de barras colectoras, separación entre fases y gestión de cables secundarios durante la instalación.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la plataforma 175b cuando el cuerpo 150b resulte demasiado compacto, pero la estructura más ancha 185b sea innecesaria para el diseño de la celda.
- Elija una relación primaria entre 1 A y 2500 A según la carga, resolución de medición y estudios de falla; confirme por separado relaciones primarias inusualmente bajas.
- Defina individualmente los cuatro circuitos de 1 A/5 A como facturación, monitoreo, protección principal o protección de respaldo, especificando su clase y terminales.
- Solicite una hoja de cargas (burden) para los cuatro núcleos, ya que la fuente solo enumera tres valores en VA en muchas combinaciones, pese a la designación 4S.
- Verifique la corriente térmica/dinámica, disposición exacta del conductor/terminal primario, plano de montaje, aislamiento 12/42/75 kV, distancias de seguridad y conexión a tierra.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de corriente en exteriores?
No, el modelo LZZBJ9-12/175b/4S está diseñado exclusivamente para celdas de media tensión en interiores. Para aplicaciones en exteriores o ambientes severos, consulte con nuestro equipo técnico para evaluar alternativas.
Q2: ¿Es compatible este transformador con redes de 11 kV?
Sí, es totalmente compatible. Está diseñado para operar en sistemas de 10 kV, 11 kV y 12 kV a 50 Hz o 60 Hz. Confirme la tensión exacta del sistema al realizar el pedido.
Q3: ¿Qué parámetros de cortocircuito soporta este equipo?
Los valores de corriente térmica y dinámica de corta duración dependen de la relación de transformación seleccionada. Revise la ficha técnica específica o contacte a fábrica para confirmar los parámetros exactos según su proyecto.
Q4: ¿Qué combinaciones de clases de exactitud están disponibles?
El equipo admite diversas combinaciones de clases de exactitud y potencias nominales en VA para medición y protección. Especifique los requisitos de su aplicación para que fábrica configure los devanados correctamente.
Q5: ¿Qué normativas internacionales cumple este transformador de corriente?
Cumple estrictamente con las normas GB 20840.2-2014 e IEC 61869-2:2012. Solicite los certificados de calibración y ensayos de tipo actualizados directamente a nuestro departamento comercial antes de la compra.
Q6: ¿Pueden adaptarlo para instalaciones en alta altitud?
Sí, es posible bajo condiciones especiales. Las instalaciones en gran altitud, ambientes húmedos o costeros requieren una confirmación técnica previa al pedido. Contacte a ingeniería para validar el diseño adaptado.
Q7: ¿Qué tipo de aislamiento utiliza este transformador daulma?
Utiliza aislamiento de resina epoxi fundida, ideal para sistemas interiores de media tensión. Este material garantiza alta resistencia mecánica y dieléctrica en celdas de 10 a 12 kV.
