نظرة عامة
يُعد محول التيار LZZBJ9-12/185b/2S محولاً داخليًا من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة التيار المتردد ذات الجهد المتوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل داعم مغلق بالكامل وعازل من راتنج الإيبوكسي، مما يضمن أداءً موثوقًا في بيئات الخزانات الداخلية.
يدعم هذا المحول ذو المخرجين الثانويين تطبيقات متعددة تشمل قياس التيار، عدادات الطاقة، مراقبة الدوائر الفرعية، وحماية المرحلات. وهو يتوافق مع مستويات تنسيق العزل القياسية 12/42/75 كيلوفولت، ويعمل عند تردديْ 50 هرتز أو 60 هرتز. ويوفّر هيكل 185b مسافة عزل إضافية عند الأطراف مقارنة بالتصاميم المدمجة، مع الحفاظ على التوافق مع تخطيطات الخزانات الداخلية الشائعة.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد | 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| التيار الثانوي | 1 أمبير أو 5 أمبير |
| تكوين المخرج الثانوي | 2S (مخرجان ثانويان) |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع التركيب | داخلي من النوع الداعم |
| نطاق التيار الأولي | حتى 2500 أمبير (حسب المشروع) |
| فئات الدقة | القياس: 0.2، 0.5؛ الحماية: 5P، 10P |
| تيار التحمل الحراري القصير | وفقًا لمعيار IEC 61869 |
| تيار التحمل الديناميكي | حسب مواصفات المشروع |
| ترميز الأطراف | وفقًا للرسم التخطيطي المعتمد |

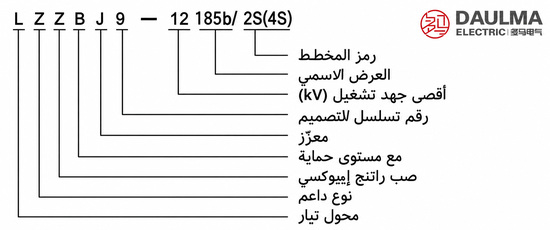

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / هيكل داعم
- Z: عزل بصب راتنج الإيبوكسي
- B: يتوفر مستوى حماية
- J: تصميم معزّز
- 9: رقم التسلسل التصميمي
- 12: أقصى جهد تشغيلي لفئة 12 كيلوفولت
- 185b: الرمز الاسمي للعرض / البُعد الهيكلي
- 2S: رمز المخطط الكهربائي للمخرجين الثانويين
البناء

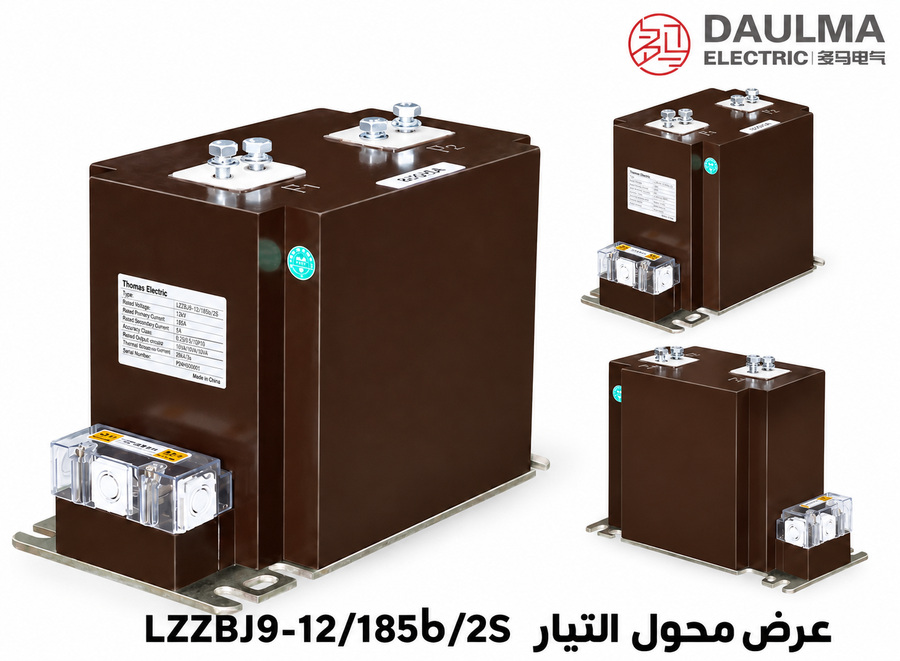

يستخدم محول التيار LZZBJ9-12/185b/2S بناءً داخليًا مغلقًا بالكامل من النوع الداعم مع عزل من راتنج الإيبوكسي المصبوب. يضمن هذا التغليف العازل الصلب قوة ميكانيكية عالية، وأداءً كهربائيًا مستقرًا، ومقاومة للعوامل البيئية الداخلية مثل الرطوبة والتلوث بالغبار. يتم صب الموصل الأولي بشكل متكامل داخل جسم الراتنج، مما يلغي الفراغات الهوائية ويحسّن أداء التفريغ الجزئي. ويوفّر هيكل 185b مسافة عزل داخلية أكبر ومسافة تفريغ محسّنة حول الأطراف الأولية مقارنة بالتصاميم الأكثر إحكامًا، مما يدعم التشغيل الموثوق تحت ظروف القصر. وتُلفّ الملفات الثانوية بشكل مستقل على نوى مغناطيسية منفصلة، وتُخرج عبر أطراف ثانوية معزولة، مما يسهّل الفصل الواضح بين دوائر القياس والحماية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزانات التوزيع الداخلية ذات الجهد المتوسط
- جهد النظام: شبكات فئة 12 كيلوفولت
- التردد المقنّن: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، الوسائط المتفجرة، التلوث الشديد، والتكثف غير الطبيعي.
المعايير الفنية
يُعد محول التيار LZZBJ9-12/185b/2S محولاً داخليًا من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة فئة 12 كيلوفولت. يتميز بتركيبات متعددة لفئات الدقة، ويتبع معايير GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المقنّن (أمبير) |
تركيبات فئات الدقة |
القدرة الخارجة المقنّنة (فولت أمبير) |
تيار التحمل الحراري القصير (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|
|---|---|---|---|---|---|
| الفئة 1 | الفئة 2 | ||||
| 5 | 0.2/10P10 | 10 | 20 | 1.0 | 2.5 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 0.2 | 1.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 10 | 0.2/10P10 | 10 | 20 | 2.0 | 5.0 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 1.0 | 2.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 20 | 0.2/10P10 | 10 | 20 | 6.0 | 15 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 3.0 | 7.5 | |
| 0.5/10P15 | 20 | 20 | |||
| 30 | 0.2/10P10 | 10 | 20 | 12 | 30 |
| 0.5/10P10 | 10 | 20 | |||
| 0.2/10P15 | 10 | 20 | 4.5 | 11.25 | |
| 0.5/10P15 | 20 | 20 | |||
| 40 | 0.2/10P10 | 10 | 20 | 16 | 40 |
| 0.5/10P10 | 10 | 20 | |||
| التيار الأولي المقنّن (أمبير) |
تركيبات فئات الدقة |
القدرة الخارجة المقنّنة (فولت أمبير) |
تيار التحمل الحراري القصير (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|
|---|---|---|---|---|---|
| الفئة 1 | الفئة 2 | ||||
| 500 | 0.2/10P10 | 10 | 30 | 63 | 130 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 600 | 0.2/10P10 | 10 | 30 | 80 | 160 |
| 0.5/10P10 | 20 | 30 | |||
| 0.2/10P15 | 10 | 20 | |||
| 0.5/10P15 | 20 | 20 | |||
| 800 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1000 | 0.2/10P10 | 15 | 30 | 80 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1200,1250 | 0.2/10P10 | 15 | 30 | 100 | 160 |
| 0.5/10P10 | 30 | 30 | |||
| 0.2/10P15 | 15 | 20 | |||
| 0.5/10P15 | 30 | 20 | |||
| 1500,2500 | 0.2/10P10 | 30 | 30 | 100 | 160 |
| 0.5/10P10 | 60 | 30 | |||
| 0.2/10P15 | 30 | 30 | |||
| 0.5/10P15 | 60 | 30 | |||
| 3000,3150 | 0.2/10P10 | 30 | 30 | 100 | 160 |
| 0.5/10P10 | 60 | 30 | |||
| 0.2/10P15 | 30 | 30 | |||
| 0.5/10P15 | 60 | 30 | |||
التركيب والتوصيلات

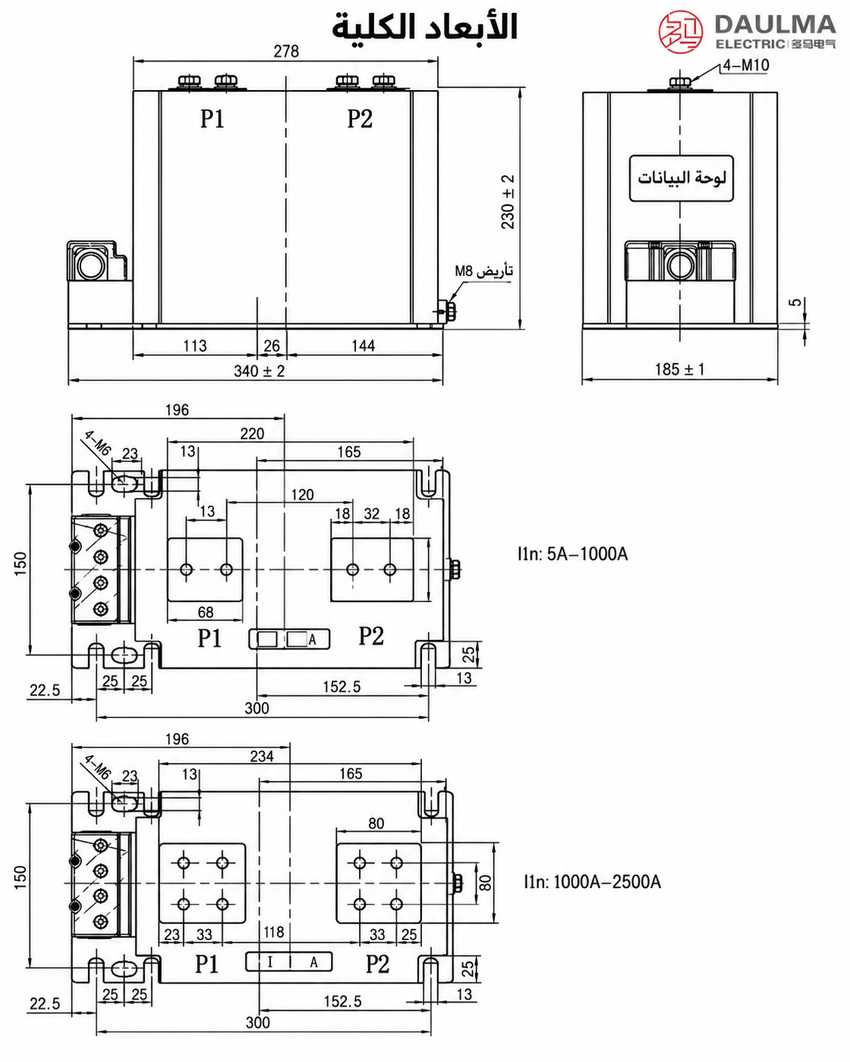

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-12/185b/2S كمحول تيار داخلي من النوع الداعم، حيث تقع الأطراف الأولية في الأعلى، وترتب الأطراف الثانوية في الأسفل. يتطلب التركيب التحقق من أبعاد الخزانة، بما في ذلك تباعد الأطراف الأولية، مسار قضبان التوصيل، ثقوب تثبيت القاعدة، وإمكانية الوصول إلى الأطراف الثانوية. يُرجى دائمًا الرجوع إلى الرسم التخطيطي المعتمد قبل المضي قُدمًا في تجميع الخزانة أو الاستبدال.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن التطبيق داخلي بجهد 10–12 كيلوفولت، ومستوى عزل 12/42/75 كيلوفولت، وما إذا كانت المسافة الإضافية للأطراف في هيكل 185b مطلوبة.
- اختر نسبة تحويل بين 5 أمبير و2500 أمبير بناءً على الحمل الطبيعي، نطاق القياس، وواجب العطل في النظام، وليس فقط على أساس الحمل الأقصى.
- خصص النواتين الأوليين والثانويين (1 أمبير/5 أمبير) للقياس والحماية، مع تحديد فئات الدقة 0.2S/0.2/0.5 و10P15/10P20 المطلوبة.
- احسب الحمل لكل دائرة مستقلة واختر تركيبة VA المناسبة مثل 10/20، 10/30، 15/20، 20/20 أو 20/30 فولت أمبير.
- تحقق من تيار التحمل الحراري/الديناميكي الخاص بالنسبة، اتجاه P1/P2، مسار قضيب التوصيل، ثقوب التثبيت، الوصول إلى الأطراف الثانوية، القصر والتوصيل بالأرض.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لمرحلات الحماية؟
تُستخدم فئة 10P لتطبيقات الحماية. تضمن تشغيلًا موثوقًا أثناء ظروف العطل وفق معيار IEC 61869-2. يرجى تأكيد الحمل الدقيق مع فريقنا الهندسي.
Q2: هل يمكن تركيب محول التيار هذا في الهواء الطلق؟
لا، هو مصمم حصرياً لخزانات التوزيع الداخلية. يجب أن تكون بيئة التركيب خالية من التلوث الشديد والتكثف غير الطبيعي. تواصل معنا للبدائل الخارجية.
Q3: متى يجب تأكيد مقننات تيار التحمل الحراري مع المصنع؟
يتراوح تيار التحمل الحراري من 0.2 إلى 2.0 كيلو أمبير. يجب تأكيد المقننات الدقيقة عند توفر مخطط الخط الأحادي النهائي للمشروع.
Q4: أي المعايير الدولية يتوافق معها هذا المحول؟
يتوافق مع المعايير الدولية IEC 61869-2:2012 و GB 20840.2-2014. اطلب شهادة اختبار المصنع وإعلان المطابقة أثناء عملية الشراء.
Q5: كيف يمكن طلب نسب تيار أولي مخصصة؟
النسب المخصصة خاضعة لتأكيد المصنع بناءً على مخطط الخط الأحادي. يرجى تزويدنا بمتطلبات التيار الأولي والثانوي الدقيقة للمتابعة.
Q6: لأي التطبيقات يُستخدم محول تيار الإيبوكسي LZZBJ9-12؟
يُستخدم لقياس التيار والحماية في خزانات التوزيع الداخلية بجهد 12 كيلوفولت. مثالي لشبكات 50 هرتز التي تعمل بين -5 و+40 درجة مئوية. تواصل معنا لمطابقة المواصفات.
