Огляд

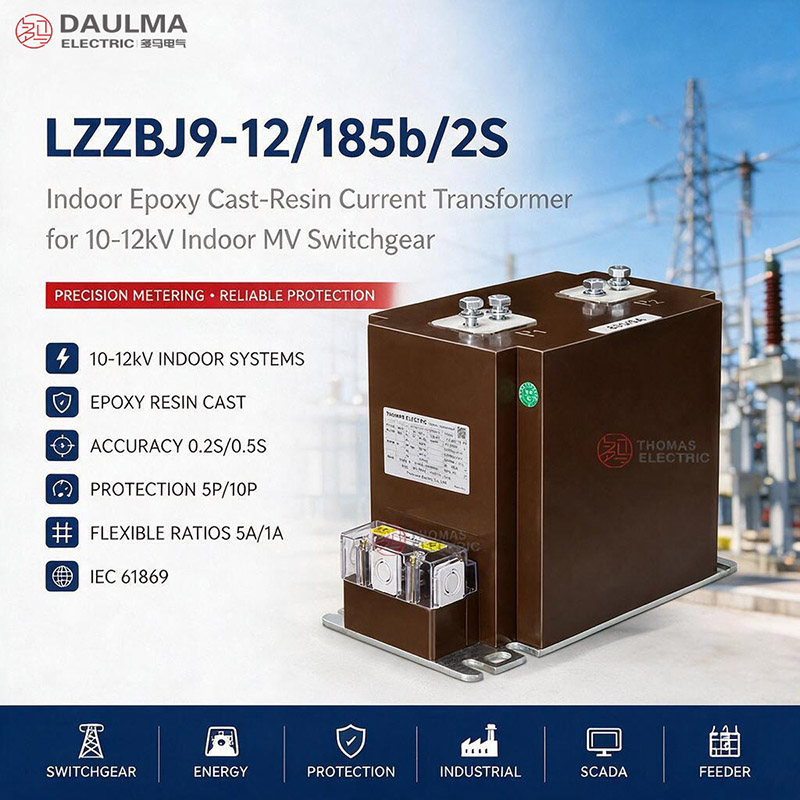

Трансформатор струму LZZBJ9-12/185b/2S — це внутрішній епоксидний литий трансформатор струму, призначений для систем змінного струму середньої напруги класу 10 кВ, 11 кВ та 12 кВ. Він має повністю закриту конструкцію опорного типу з епоксидною ізоляцією, що забезпечує надійну роботу в умовах внутрішніх розподільних пристроїв.
Цей ТС із подвійною вторинною обмоткою застосовується для вимірювання струму, обліку електроенергії, моніторингу фідерів та релейного захисту. Він відповідає стандартним рівням координації ізоляції 12/42/75 кВ і працює на частоті 50 Гц або 60 Гц. Корпус 185b забезпечує підвищений ізоляційний проміжок навколо затискачів порівняно з компактними конструкціями, зберігаючи при цьому сумісність із типовими схемами внутрішніх розподільних пристроїв.
Ключові параметри
| Параметр | Значення |
|---|---|
| Клас напруги | 10 кВ / 11 кВ / 12 кВ |
| Номінальний рівень ізоляції | 12/42/75 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Вторинний струм | 1 А або 5 А |
| Конфігурація вторинної обмотки | 2S (подвійна вторинна обмотка) |
| Матеріал ізоляції | Епоксидна лиття |
| Тип установки | Внутрішній, опорного типу |
| Діапазон первинного струму | До 2500 А (залежно від проекту) |
| Класи точності | Вимірювання: 0,2; 0,5; Захист: 5P, 10P |
| Тепловий струм короткого замикання | Відповідно до стандарту IEC 61869 |
| Динамічна стійкість до струму | Відповідно до технічних вимог проекту |
| Маркування затискачів | Згідно з затвердженим габаритним кресленням |
Розшифровка моделі
- L: Трансформатор струму
- Z: Внутрішній тип / опорна конструкція
- Z: Ізоляція з епоксидного лиття
- B: Наявність класу захисту
- J: Підсилене виконання
- 9: Порядковий номер конструкції
- 12: Максимальна робоча напруга класу 12 кВ
- 185b: Номінальна ширина / код габаритів корпусу
- 2S: Код схеми з подвійною вторинною обмоткою
Конструкція
Трансформатор струму LZZBJ9-12/185b/2S виготовлений у повністю закритому виконанні опорного типу з епоксидною литою ізоляцією. Таке суцільне діелектричне ущільнення забезпечує високу механічну міцність, стабільну електричну характеристику та стійкість до впливу внутрішніх експлуатаційних чинників, таких як вологість і пил. Первина обмотка інтегрована в епоксидний корпус методом лиття, що усуває повітряні проміжки і покращує характеристики часткових розрядів. Конструкція 185b забезпечує збільшену відстань внутрішньої ізоляції та покращений проміжок навколо первинних затискачів порівняно з компактнішими варіантами, що сприяє надійній роботі в умовах короткого замикання. Вторинні обмотки намотані окремо на різні магнітопроводи і виведені через ізольовані вторинні затискачі, що забезпечує чітке розділення вимірювальних і захисних кіл.
Технічні параметри
Умови експлуатації
- Місце встановлення: внутрішні розподільні пристрої середньої напруги
- Напруга мережі: мережі класу 12 кВ
- Номінальна частота: 50 Гц
- Температура навколишнього середовища: від -5°C до +40°C
- Умови експлуатації: місце встановлення має бути захищене від сильних вібрацій, провідного пилу, агресивних газів, вибухонебезпечних середовищ, сильного забруднення та надмірної конденсації.
Технічні параметри
Трансформатор струму LZZBJ9-12/185b/2S — це внутрішній епоксидний литий трансформатор струму, призначений для систем класу 12 кВ. Він підтримує різні комбінації класів точності та відповідає стандартам GB 20840.2-2014 та IEC 61869-2:2012.
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальна повна потужність (ВА) |
Тепловий струм короткого замикання (кА/1с) |
Номінальний динамічний струм (кА) |
|
|---|---|---|---|---|---|
| Клас 1 | Клас 2 | ||||
| 5 | 0,2/10P10 | 10 | 20 | 1,0 | 2,5 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 0,2 | 1,25 | |
| 0,5/10P15 | 20 | 20 | |||
| 10 | 0,2/10P10 | 10 | 20 | 2,0 | 5,0 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 1,0 | 2,5 | |
| 0,5/10P15 | 20 | 20 | |||
| 20 | 0,2/10P10 | 10 | 20 | 6,0 | 15 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 3,0 | 7,5 | |
| 0,5/10P15 | 20 | 20 | |||
| 30 | 0,2/10P10 | 10 | 20 | 12 | 30 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 4,5 | 11,25 | |
| 0,5/10P15 | 20 | 20 | |||
| 40 | 0,2/10P10 | 10 | 20 | 16 | 40 |
| 0,5/10P10 | 10 | 20 | |||
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальна повна потужність (ВА) |
Тепловий струм короткого замикання (кА/1с) |
Номінальний динамічний струм (кА) |
|
|---|---|---|---|---|---|
| Клас 1 | Клас 2 | ||||
| 500 | 0,2/10P10 | 10 | 30 | 63 | 130 |
| 0,5/10P10 | 20 | 30 | |||
| 0,2/10P15 | 10 | 20 | |||
| 0,5/10P15 | 20 | 20 | |||
| 600 | 0,2/10P10 | 10 | 30 | 80 | 160 |
| 0,5/10P10 | 20 | 30 | |||
| 0,2/10P15 | 10 | 20 | |||
| 0,5/10P15 | 20 | 20 | |||
| 800 | 0,2/10P10 | 15 | 30 | 80 | 160 |
| 0,5/10P10 | 30 | 30 | |||
| 0,2/10P15 | 15 | 20 | |||
| 0,5/10P15 | 30 | 20 | |||
| 1000 | 0,2/10P10 | 15 | 30 | 80 | 160 |
| 0,5/10P10 | 30 | 30 | |||
| 0,2/10P15 | 15 | 20 | |||
| 0,5/10P15 | 30 | 20 | |||
| 1200,1250 | 0,2/10P10 | 15 | 30 | 100 | 160 |
| 0,5/10P10 | 30 | 30 | |||
| 0,2/10P15 | 15 | 20 | |||
| 0,5/10P15 | 30 | 20 | |||
| 1500,2500 | 0,2/10P10 | 30 | 30 | 100 | 160 |
| 0,5/10P10 | 60 | 30 | |||
| 0,2/10P15 | 30 | 30 | |||
| 0,5/10P15 | 60 | 30 | |||
| 3000,3150 | 0,2/10P10 | 30 | 30 | 100 | 160 |
| 0,5/10P10 | 60 | 30 | |||
| 0,2/10P15 | 30 | 30 | |||
| 0,5/10P15 | 60 | 30 | |||
Встановлення та підключення
Схема монтажу
Трансформатор струму LZZBJ9-12/185b/2S встановлюється всередині приміщення як опорний трансформатор струму з первинними затискачами зверху та вторинними затискачами знизу. Перед монтажем необхідно перевірити габарити шафи, зокрема відстань між первинними затискачами, трасування шинопроводу, отвори для кріплення основи та доступ до вторинних затискачів. Завжди керуйтеся затвердженим габаритним кресленням перед початком складання або заміни у розподільному пристрої.
Вибір та часті запитання
Довідник з вибору
- Переконайтеся, що застосування передбачає внутрішню установку у мережі 10–12 кВ, рівень ізоляції 12/42/75 кВ і чи потрібен збільшений проміжок навколо затискачів корпусу 185b.
- Оберіть коефіцієнт трансформації від 5 А до 2500 А, враховуючи нормальне навантаження, діапазон обліку та струми короткого замикання в системі, а не лише максимальне навантаження.
- Призначте першу та другу обмотки (1 А/5 А) для вимірювання та захисту, вказавши класи точності 0,2S/0,2/0,5 та необхідний клас захисту 10P15/10P20.
- Розрахуйте навантаження кожного незалежного кола та оберіть відповідну комбінацію повної потужності: 10/20, 10/30, 15/20, 20/20 або 20/30 ВА.
- Перевірте тепловий/динамічний струм, напрямок P1/P2, трасування шинопроводу, отвори для кріплення, доступ до вторинних затискачів, перемички та заземлення для обраного коефіцієнта трансформації.
Часті запитання
Питання 1: Що означає позначення 2S?
Це вказує на наявність двох незалежних вторинних обмоток, зазвичай одна для обліку або моніторингу, інша — для релейного захисту.
Питання 2: Який діапазон первинного струму доступний?
Базовий діапазон — 5–2500 А, спеціальні коефіцієнти за домовленістю. Для обраного коефіцієнта необхідно перевірити точність, вихідну потужність та стійкість до струмів.
Питання 3: Які комбінації класів точності можна замовити?
Можливі варіанти: вимірювальний клас 0,2S, 0,2 або 0,5 у поєднанні з захисним 10P, 10P15 або 10P20 залежно від навантаження та коефіцієнта трансформації.
Питання 4: Що означають парні значення ВА?
Вони вказують номінальну повну потужність першої та другої обмотки окремо — наприклад, 10/30 ВА означає 10 ВА для однієї обмотки та 30 ВА для іншої.
Питання 5: Як змінюється стійкість до струмів короткого замикання залежно від коефіцієнта?
Вона зростає від 1 кА (тепловий) і 2,5 кА (динамічний) при первинному струмі 5 А до 100 кА (тепловий) і 160 кА (динамічний) при 1000–2500 А.
Питання 6: Чому обрати 185b замість компактного ТС 150b?
Платформа 185b забезпечує більший проміжок навколо первинних шин і вторинних проводів, що корисно при щільному розміщенні у шафі або при використанні двох обмоток із великими затискачами.
Питання 7: Чи можна з’єднувати дві вторинні обмотки разом?
Їх слід залишати окремими колами, якщо інше не передбачено затвердженою схемою. Кожна обмотка потребує правильної полярності, навантаження, перемички та одноточкового заземлення.
Frequently Asked Questions
Q1: Чи можна встановлювати цей трансформатор струму на відкритих майданчиках?
Ні, ця модель призначена виключно для внутрішніх розподільних пристроїв. Працює за температури від -5°C до +40°C без агресивних газів та пилу. Уточніть умови монтажу перед замовленням.
Q2: Який клас точності обрати для комерційного обліку електроенергії?
Для обліку рекомендовано клас 0,2. Він забезпечує високу точність вимірювань у мережах 12 кВ відповідно до стандарту IEC 61869-2. Зверніться до нас для підбору конфігурації.
Q3: Які параметри термічної стійкості при номінальному первинному струмі 5 А?
Залежно від модифікації, тепловий струм короткого замикання становить 1,0 кА або 0,2 кА на 1 секунду. Динамічний струм відповідає 2,5 кА або 1,25 кА. Підтвердіть необхідні параметри у технічному завданні.
Q4: Чи підтверджують міжнародні стандарти якість цього трансформатора?
Так, виріб відповідає національному GB 20840.2-2014 та міжнародному IEC 61869-2:2012. Епоксидне лиття забезпечує надійну ізоляцію для мереж класу 12 кВ. Запитайте сертифікати відповідності у менеджера.
Q5: Як замовити нестандартні комбінації класів точності?
Це можливо. Доступні різні комбінації, наприклад 0,2/10P10 або 0,5/10P15, з потужністю від 10 до 20 ВА. Узгодьте технічні вимоги з інженерами заводу.
Q6: Де найкраще застосовувати трансформатори серії LZZBJ9?
У внутрішніх розподільних щитах. Це двохобмоткові трансформатори струму для систем середньої напруги класу 12 кВ та частотою 50 Гц. Дізнайтеся більше про лінійку на сайті виробника.
