Descripción general
El LZZBJ9-12/185b/2S es un transformador de corriente interior con aislamiento en resina epoxi moldeada, diseñado para sistemas de corriente alterna de media tensión de clase 10 kV, 11 kV y 12 kV. Cuenta con una estructura totalmente cerrada de tipo soporte con aislamiento en resina epoxi, lo que garantiza un rendimiento fiable en entornos de celdas interiores.
Este TC de doble secundario admite aplicaciones como medición de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés. Cumple con los niveles estándar de coordinación de aislamiento de 12/42/75 kV y opera a 50 Hz o 60 Hz. La carcasa 185b ofrece mayor distancia de separación en bornes respecto a diseños compactos, manteniendo compatibilidad con configuraciones típicas de celdas interiores.

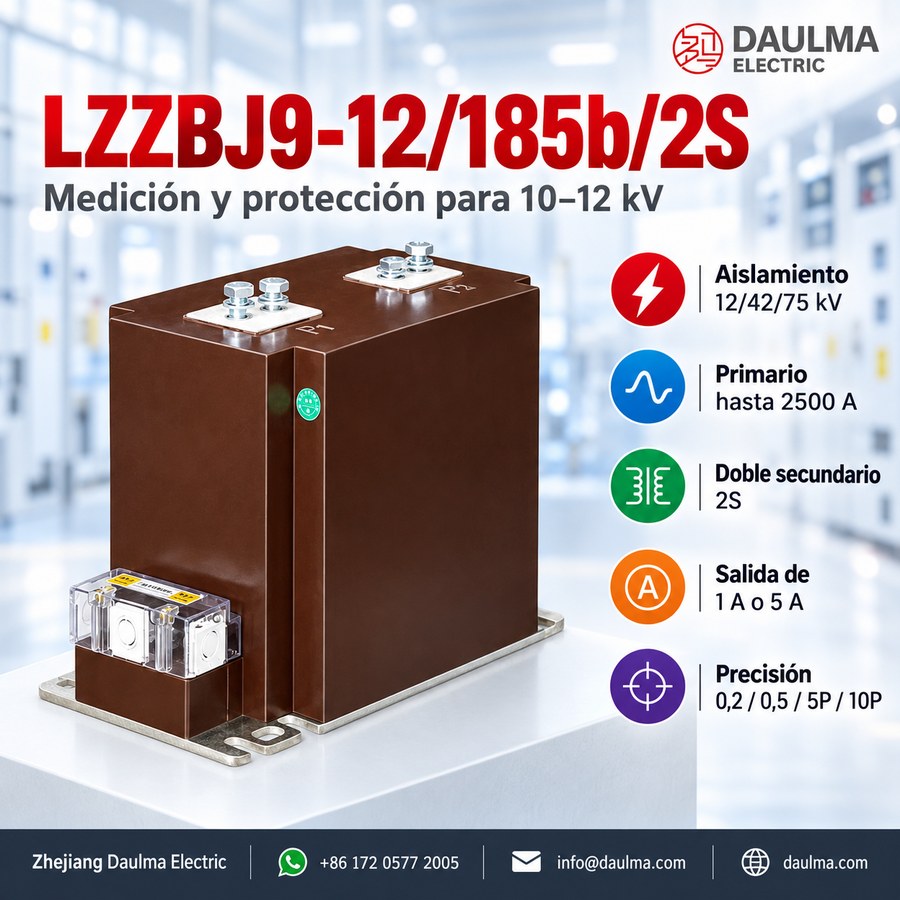

Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria | 1 A o 5 A |
| Configuración secundaria | 2S (doble secundario) |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de instalación | Interior, tipo soporte |
| Rango de corriente primaria | Hasta 2500 A (según proyecto) |
| Clases de exactitud | Medición: 0,2; 0,5; Protección: 5P, 10P |
| Corriente térmica de corta duración | Según norma IEC 61869 |
| Corriente dinámica soportable | Según especificación del proyecto |
| Marcado de bornes | Según plano dimensional aprobado |
Designación del modelo

- L: Transformador de corriente
- Z: Tipo interior / estructura de soporte
- Z: Aislamiento por moldeo en resina epoxi
- B: Disponible nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 12: Tensión máxima de operación de clase 12 kV
- 185b: Código de ancho nominal / dimensión estructural
- 2S: Código esquemático de doble secundario
Construcción

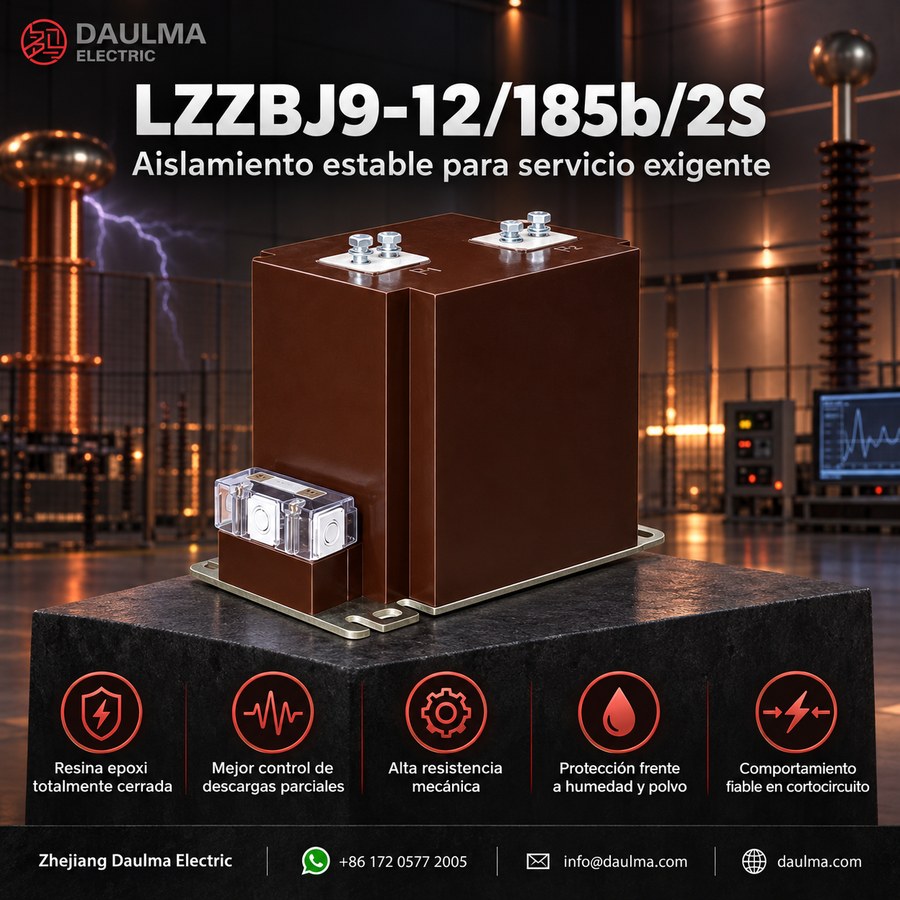

El LZZBJ9-12/185b/2S emplea una construcción totalmente cerrada de tipo soporte con aislamiento en resina epoxi moldeada. Este encapsulado dieléctrico sólido garantiza alta resistencia mecánica, rendimiento eléctrico estable y resistencia a factores ambientales interiores como humedad y contaminación por polvo. El conductor primario está moldeado integralmente dentro del cuerpo de resina, eliminando huecos de aire y mejorando el comportamiento frente a descargas parciales. La estructura 185b proporciona mayor distancia de aislamiento interno y mejor separación alrededor de los bornes primarios en comparación con variantes más compactas, favoreciendo una operación fiable bajo condiciones de cortocircuito. Los devanados secundarios están enrollados independientemente sobre núcleos magnéticos separados y se conectan a bornes secundarios aislados, facilitando la clara separación entre circuitos de medición y protección.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: El entorno debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, medios explosivos, contaminación grave y condensación anormal.
Parámetros técnicos
El LZZBJ9-12/185b/2S es un transformador de corriente interior con aislamiento en resina epoxi moldeada, diseñado para sistemas de clase 12 kV. Ofrece múltiples combinaciones de clase de exactitud y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| Clase 1 | Clase 2 | ||||
| 5 | 0,2/10P10 | 10 | 20 | 1,0 | 2,5 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 0,2 | 1,25 | |
| 0,5/10P15 | 20 | 20 | |||
| 10 | 0,2/10P10 | 10 | 20 | 2,0 | 5,0 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 1,0 | 2,5 | |
| 0,5/10P15 | 20 | 20 | |||
| 20 | 0,2/10P10 | 10 | 20 | 6,0 | 15 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 3,0 | 7,5 | |
| 0,5/10P15 | 20 | 20 | |||
| 30 | 0,2/10P10 | 10 | 20 | 12 | 30 |
| 0,5/10P10 | 10 | 20 | |||
| 0,2/10P15 | 10 | 20 | 4,5 | 11,25 | |
| 0,5/10P15 | 20 | 20 | |||
| 40 | 0,2/10P10 | 10 | 20 | 16 | 40 |
| 0,5/10P10 | 10 | 20 | |||
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| Clase 1 | Clase 2 | ||||
| 500 | 0,2/10P10 | 10 | 30 | 63 | 130 |
| 0,5/10P10 | 20 | 30 | |||
| 0,2/10P15 | 10 | 20 | |||
| 0,5/10P15 | 20 | 20 | |||
| 600 | 0,2/10P10 | 10 | 30 | 80 | 160 |
| 0,5/10P10 | 20 | 30 | |||
| 0,2/10P15 | 10 | 20 | |||
| 0,5/10P15 | 20 | 20 | |||
| 800 | 0,2/10P10 | 15 | 30 | 80 | 160 |
| 0,5/10P10 | 30 | 30 | |||
| 0,2/10P15 | 15 | 20 | |||
| 0,5/10P15 | 30 | 20 | |||
| 1000 | 0,2/10P10 | 15 | 30 | 80 | 160 |
| 0,5/10P10 | 30 | 30 | |||
| 0,2/10P15 | 15 | 20 | |||
| 0,5/10P15 | 30 | 20 | |||
| 1200,1250 | 0,2/10P10 | 15 | 30 | 100 | 160 |
| 0,5/10P10 | 30 | 30 | |||
| 0,2/10P15 | 15 | 20 | |||
| 0,5/10P15 | 30 | 20 | |||
| 1500,2500 | 0,2/10P10 | 30 | 30 | 100 | 160 |
| 0,5/10P10 | 60 | 30 | |||
| 0,2/10P15 | 30 | 30 | |||
| 0,5/10P15 | 60 | 30 | |||
| 3000,3150 | 0,2/10P10 | 30 | 30 | 100 | 160 |
| 0,5/10P10 | 60 | 30 | |||
| 0,2/10P15 | 30 | 30 | |||
| 0,5/10P15 | 60 | 30 | |||
Instalación y cableado
Diagrama de instalación

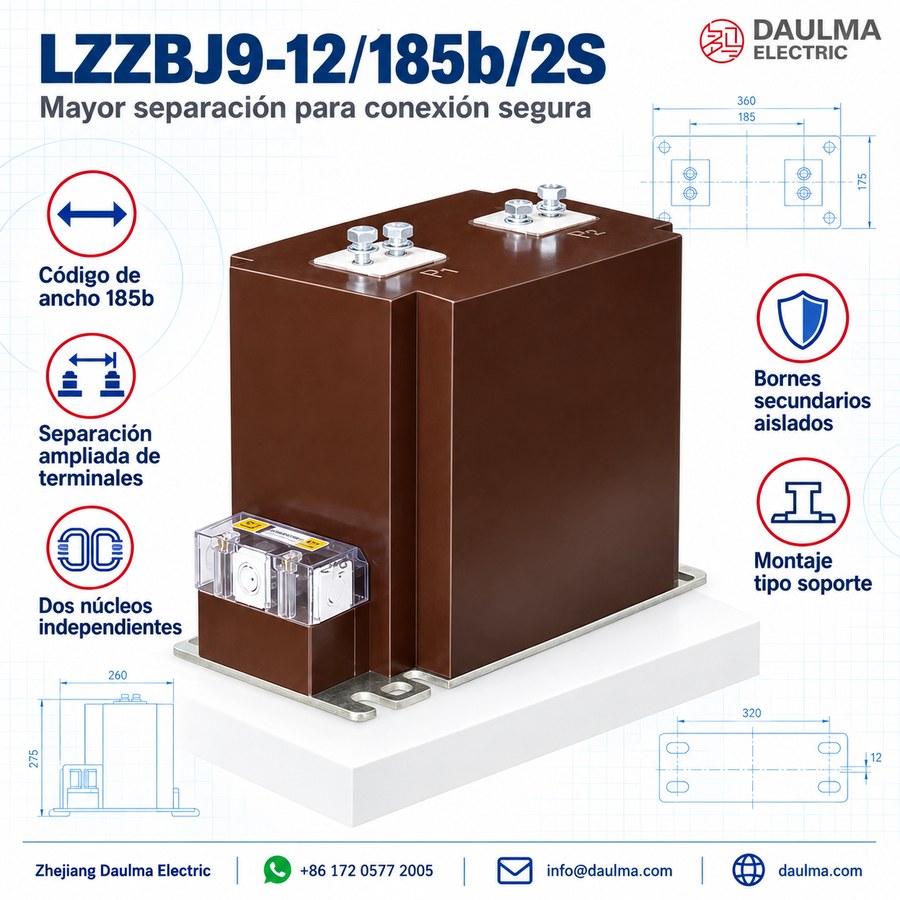

El LZZBJ9-12/185b/2S se instala como transformador de corriente interior tipo soporte, con bornes primarios situados en la parte superior y bornes secundarios dispuestos en la parte inferior. La instalación requiere verificar las dimensiones del gabinete, incluyendo la separación entre bornes primarios, el recorrido del juego de barras, los orificios de montaje en la base y el acceso a los bornes secundarios. Consulte siempre el plano dimensional aprobado antes de proceder con el ensamblaje o reemplazo en la celda.
Selección y preguntas frecuentes
Guía de selección
- Confirme que la aplicación sea interior de 10 kV–12 kV, con aislamiento 12/42/75 kV, y si se requiere la mayor separación de bornes que ofrece la carcasa 185b.
- Seleccione una relación de 5 A–2500 A considerando la carga normal, el rango de facturación y la corriente de falla del sistema, no únicamente la carga máxima.
- Asigne los núcleos primero y segundo (1 A/5 A) a medición y protección, especificando clases 0,2S/0,2/0,5 y la clase requerida 10P15/10P20.
- Calcule la carga de cada circuito independiente y seleccione una combinación adecuada de potencia aparente: 10/20, 10/30, 15/20, 20/20 o 20/30 VA.
- Verifique, según la relación elegida, la corriente térmica/dinámica, la dirección P1/P2, el recorrido del juego de barras, los orificios de montaje, el acceso a secundarios, el cortocircuito y la puesta a tierra.
Preguntas Frecuentes
Q1: ¿Dónde se instala este transformador de corriente de 12 kV?
Solo para interiores en celdas de media tensión. Requiere ambiente libre de vibraciones, polvo conductor y gases corrosivos, con temperatura entre -5 °C y +40 °C. Confirme las condiciones específicas de su proyecto.
Q2: ¿Qué clases de exactitud ofrece para medición y protección?
Ofrece combinaciones como 0,2/10P10 y 0,5/10P10 para doble secundario. El primer secundario es para medición y el segundo para protección. Consulte la tabla técnica para seleccionar la potencia nominal en VA.
Q3: ¿Cuál es la corriente térmica de corta duración?
Depende de la corriente primaria nominal. Para 5 A, soporta 1,0 kA térmica (1 s) y 2,5 kA dinámica. Para otras relaciones, la capacidad térmica es de 0,2 kA. Verifique los requisitos de su red.
Q4: ¿Qué normas internacionales cumple este transformador de resina epoxi?
Cumple estrictamente con las normas GB 20840.2-2014 e IEC 61869-2:2012. Está diseñado con aislamiento en resina epoxi moldeada para sistemas de clase 12 kV y 50 Hz. Solicite los certificados de fábrica para su proyecto.
Q5: ¿Se puede personalizar la relación de transformación de corriente?
Las relaciones estándar están en la ficha técnica, pero la fabricación bajo pedido está sujeta a confirmación. Podemos adaptar parámetros según los requisitos de su ingeniería. Contacte a nuestro equipo técnico para evaluar su solicitud.
Q6: ¿Para qué tipo de celdas de media tensión se usa?
Está diseñado específicamente para celdas de media tensión de interior en redes de clase 12 kV. Su aislamiento en resina epoxi garantiza seguridad y compactibilidad. Confirme las dimensiones de su celda con nuestro departamento de ventas.
