نظرة عامة
يُعد محول التيار LZZBJ9-24/180b/4S محولاً داخليًا أحادي الطور مصنوعًا من راتنج الإيبوكسي المصبوب، ومصممًا لأنظمة التوزيع المتوسطة الجهد بجهد 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز بهيكل خارجي مغلق بالكامل من راتنج الإيبوكسي مع عوازل خارجية مزودة بنتوءات (أضلاع)، وبنية طرف أولي من نوع قضيب التوصيل (Busbar-type)، مما يضمن أداءً موثوقًا في البيئات الداخلية ذات التيار المتردد بتردد 50 هرتز أو 60 هرتز.
يدعم هذا المحول تطبيقات ثانوية متعددة تشمل القياس التجاري (المحاسبة)، القياس على الألواح، مراقبة الدوائر الفرعية، بالإضافة إلى الحماية الرئيسية والاحتياطية. وتتيح تركيبة “4S” ما يصل إلى أربع ملفات ثانوية مستقلة، يمكن تخصيص كل منها لوظيفة محددة وفقًا لمعايير IEC وANSI من حيث الدقة والسلامة في التركيبات المتوسطة الجهد.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 20kV / 22kV / 24kV |
| مستوى العزل المقنن | 24/65/125kV |
| التردد المقنن | 50Hz أو 60Hz |
| الطور | أحادي الطور |
| نوع التركيب | من نوع قضيب التوصيل (Busbar type) |
| التكوين الثانوي | 4S (أربع مجموعات ملفات) |
| التيار الثانوي المقنن | 5A أو 1A |
| مادة العزل | راتنج إيبوكسي مصبوب |
| ظروف التشغيل | داخلي |
| التطبيق | القياس، المحاسبة، الحماية |
| الهيكل | مغلق بالكامل مع عزل مزود بنتوءات |
| خيار مؤشر الجهد | متاح (≤3 ملفات ثانوية) |

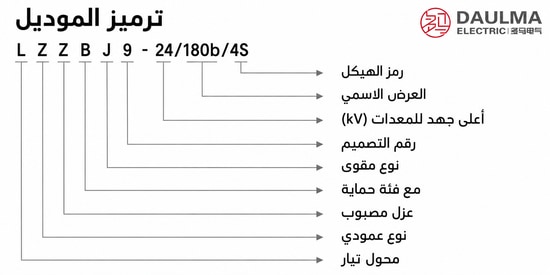

ترميز الموديل
البناء

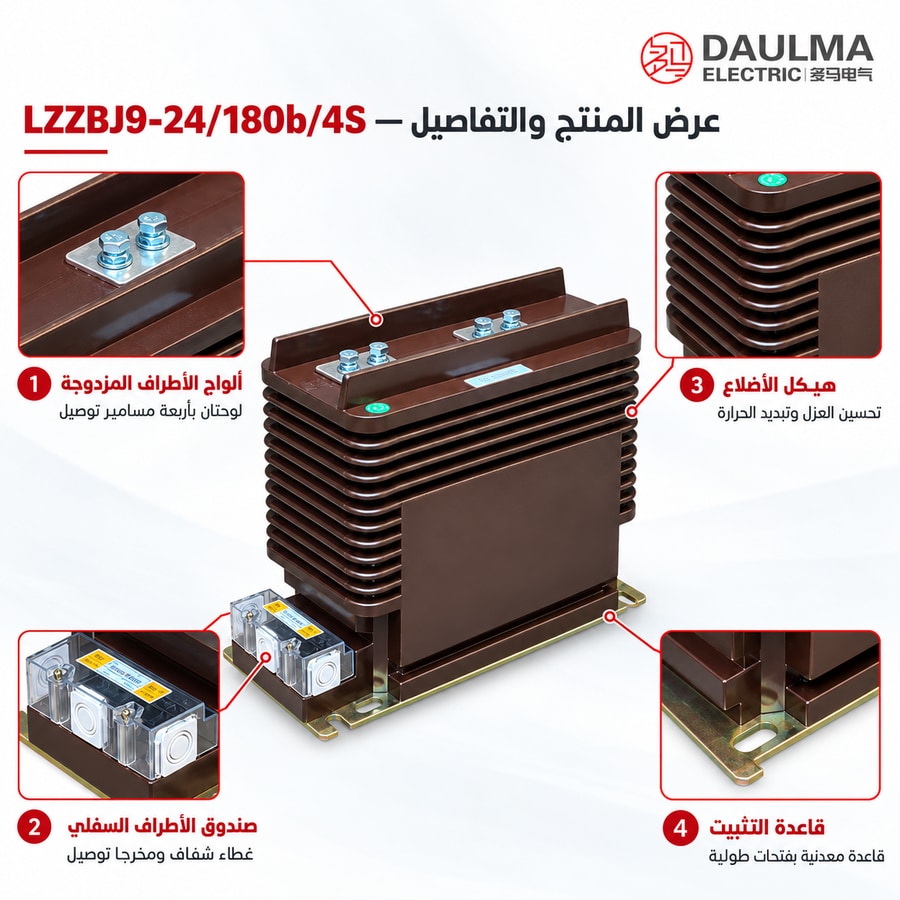

يتميز محول التيار LZZBJ9-24/180b/4S بهيكل قوي مغلق بالكامل من راتنج الإيبوكسي المصبوب، يوفر مقاومة عازلة ممتازة، ومقاومة للرطوبة، ومتانة ميكانيكية عالية. ويحتوي السطح الخارجي على نتوءات (أضلاع) لزيادة مسافة الزحف، مما يعزز أداء العزل في البيئات الداخلية تحت ظروف الجهد المتوسط. تم تصميم الأطراف الأولية بنمط قضيب التوصيل (P1/P2)، مما يسمح بالتكامل المباشر مع أنظمة قضبان التوزيع في الخزانات دون الحاجة إلى وصلات إضافية. داخليًا، يتم صب القلب واللفات بالفراغ داخل مصفوفة الإيبوكسي للقضاء على الفراغات وضمان الاستقرار طويل الأمد. ويستوفي هذا البناء المتطلبات الصارمة للتطبيقات الداخلية من فئة 24 كيلوفولت، ويدعم تشغيلًا موثوقًا عبر دوائر القياس، المراقبة، والحماية.
المعطيات التقنية
ظروف التشغيل
- التركيب: داخلي
- فئة الجهد المقنن: أنظمة 20kV و22kV و24kV
- التردد المقنن: 50Hz أو 60Hz
- درجة حرارة المحيط: من -5°C إلى +40°C
- معامل القدرة المرجعي للحمل: cosφ = 0.8 متأخر
- درجة مقاومة التلوث: المستوى II مرجعي
- الارتفاع: ≤1000م للظروف القياسية؛ ارتفاعات أعلى حسب تأكيد المشروع
- بيئة التركيب: خالٍ من التلوث الشديد، الغبار الموصل، الغازات المسببة للتآكل، التكاثف غير الطبيعي أو الاهتزازات القوية في موقع التركيب
المعايير الفنية
يُعد محول التيار LZZBJ9-24/180b/4S محولاً داخليًا من راتنج الإيبوكسي المصبوب، مصنفًا لأنظمة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت، مع نطاق تيار أولي من 20A إلى 1250A (قابل للتمديد إلى 3000A في التصميمات عالية التيار). يعمل ضمن درجة حرارة محيطة من -5°C إلى +40°C، ومناسب للارتفاعات حتى 1000 متر، ويلتزم بمعايير GB/T 20840.1 وGB/T 20840.2 وIEC 61869-1 وIEC 61869-2، ويتميز بتكوين 4S متعدد الملفات الثانوية.
| النوع | التيار الأولي المقنن (A) |
تركيبة درجات الدقة |
القدرة المقننة (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|---|
| LZZB9-24/180b/4S | 20, 30, 40, 50, 75, 100, 150 |
0.2/0.2/0.2 0.2/0.5/0.5 0.2/10P10/10P10 0.5/10P10/10P10 0.2/10P15/10P15 0.5/10P15/10P15 |
10/10/10 10/15/15 10/15/15 10/15/15 10/10/15 10/10/15 |
150 I1n | 375 I1n |
| 200 | 31.5 | 80 | |||
| 300, 400, 500 | 45 | 112.5 | |||
| 600, 800 | 0.2/0.2/0.2 0.2/0.5/0.5 0.2/10P10/10P10 0.5/10P10/10P10 0.2/10P15/10P15 0.5/10P15/10P15 |
15/15/20 15/20/20 10/20/20 15/20/20 10/15/15 15/15/15 |
63 | 130 | |
| 1000, 1250, 1500 | 80 | 160 |
ملاحظة: إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
ملاحظة: هذا الجدول لأغراض الاختيار الأولي. يجب تأكيد نسبة التيار النهائية، الحمل المقنن، درجة الدقة، ترتيب الأطراف الثانوية، التيار الحراري قصير المدى والتيار الديناميكي وفقًا للوحة الاسم، الرسم المعتمد وتقرير اختبار المصنع.
التركيب والتوصيلات
الأبعاد الكلية والتركيب

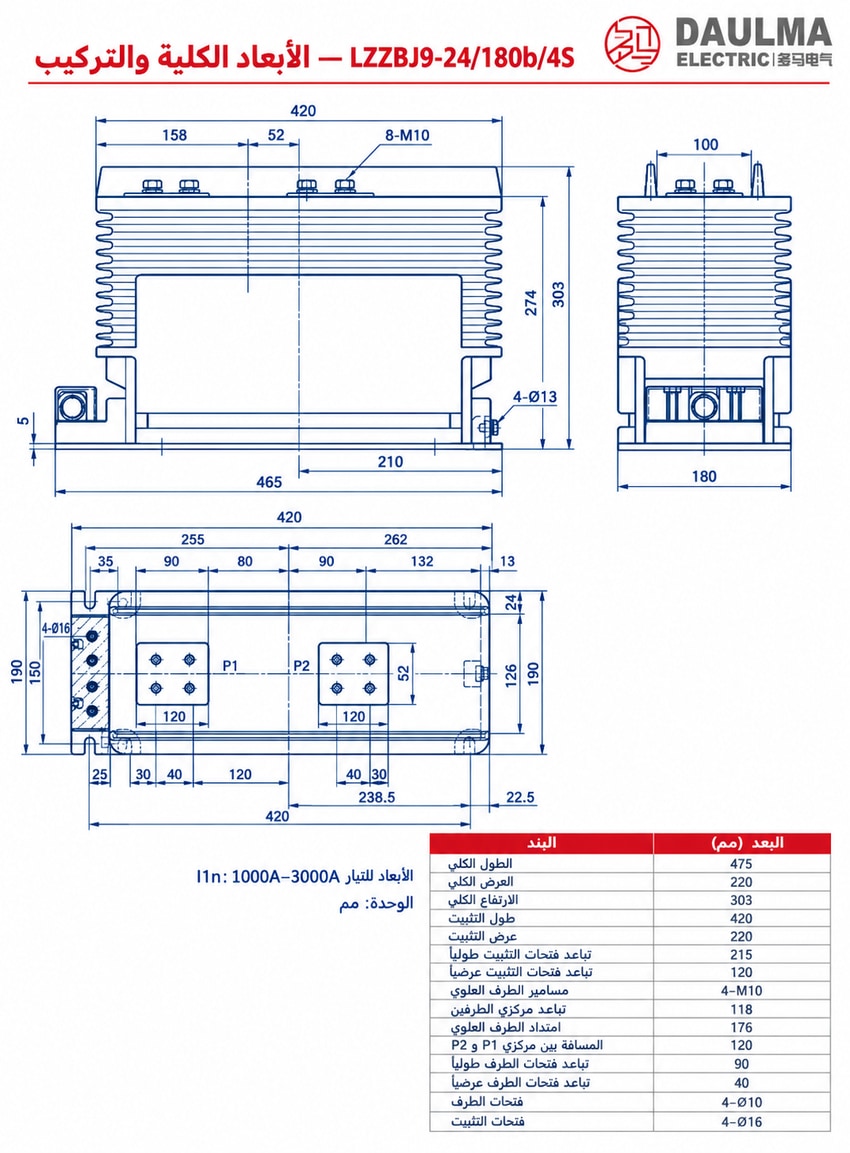

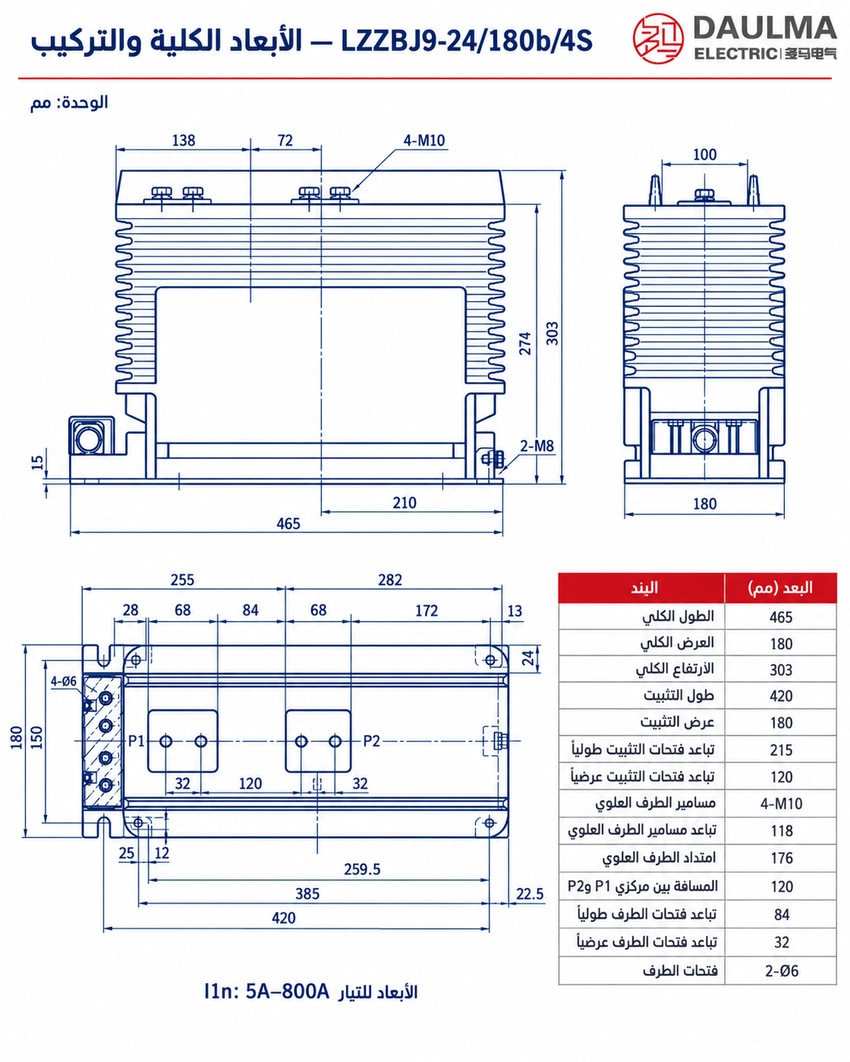

يُصمم محول التيار LZZBJ9-24/180b/4S للتركيب الداخلي داخل خزانات 24 كيلوفولت. ويتم تثبيته باستخدام فتحات التثبيت في القاعدة كما هو موضح في مخططات التركيب. يمر الموصل الأولي عبر الفتحة المركزية، ويجب تثبيت الوحدة بإحكام لمنع أي حركة أثناء التشغيل. تأكد من وجود مساحة كافية حول صندوق الأطراف الثانوية للوصول إلى الأسلاك والصيانة. تنطبق تخطيطات تثبيت مختلفة حسب مدى التيار الأولي (5–800A أو 1000–3000A)، لذا تحقق من التخطيط الصحيح وفقًا لتصميم قضيب التوصيل في خزانتك قبل التركيب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره لتطبيقات الخزانات الداخلية بجهد 20 كيلوفولت أو 22 كيلوفولت أو 24 كيلوفولت، مع مستوى عزل مقنن 24/65/125 كيلوفولت.
- اختر موديل LZZBJ9-24/180b/4S عندما تكون هناك حاجة لأربع ملفات ثانوية للقياس التجاري، القياس العام، الحماية الرئيسية، والحماية الاحتياطية.
- تحقق من توافق المسافة بين الأطراف الأولية وتصميم قضيب التوصيل قبل دمجه في تصميم الخزانة.
- تأكد من إمكانية الوصول إلى صندوق الأطراف الثانوية، وموقع نقطة التأريض، ومساحة غطاء الأطراف أثناء تخطيط اللوحة.
- حدد عند الطلب نسبة التيار، التيار الثانوي (1A أو 5A)، تركيبة درجة الدقة، الحمل المقنن، والتيارات القصوى المسموح بها حراريًا وديناميكيًا (Ith/Idyn).
الأسئلة الشائعة
س1: هل يمكن تركيب هذا المحول في البيئات الخارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون بيئة التركيب خالية من التلوث الشديد والغازات المسببة للتآكل. يرجى التأكد من ملاءمة الموقع قبل الطلب.
س2: ما هو التيار الحراري القصير المدى المقنن؟
يعتمد على التيار الأولي المختار ويتراوح حسب الجدول الفني للنموذج. يجب تحديد تيار القصر الفعلي في النظام لتأكيد المواصفات الديناميكية والحرارية مع المصنع.
س3: أي درجات دقة مناسبة لعدادات الفواتير التجارية؟
اختر تركيبة درجة الدقة 0.2 لقياس الفواتير التجارية. يضمن ذلك دقة عالية ضمن نطاق التيار المقنن وفقاً لمعايير IEC 61869.
س4: كيف يؤثر تجاوز ارتفاع 1000 متر على أداء المحول؟
الظروف القياسية تدعم الارتفاعات حتى 1000 متر فقط. للمواقع الأعلى، يجب تأكيد متطلبات خفض القدرة والعزل مع المصنع بناءً على تفاصيل المشروع.
س5: هل يمكن تمديد التيار الأولي ليصل إلى 3000 أمبير؟
نعم، يمكن تمديد نطاق التيار الأولي ليصل إلى 3000 أمبير في التصميمات عالية التيار. يرجى إرسال مواصفات المشروع للتأكيد من توفر التصميم المناسب.
س6: ما هي المعايير الدولية التي يلتزم بها هذا المحول؟
يلتزم المحول بمعايير IEC 61869-1 و IEC 61869-2 بالإضافة إلى معايير GB/T 20840. يمكن طلب شهادات المطابقة والاختبار عند تقديم العرض الفني.
س7: أين يُستخدم محول التيار إبوكسي من نوع LZZBJ9-24؟
يُستخدم في لوحات التوزيع الداخلية لأنظمة الجهد 20kV و22kV و24kV. يوفر تكوين 4S قياساً وحماية متعددة الملفات.
