Обзор
Трансформатор тока LZZBJ9-24/180b/4S — однофазное устройство для внутренней установки с эпоксидной литой изоляцией, предназначенное для систем распределительных устройств среднего напряжения 20 кВ, 22 кВ и 24 кВ. Корпус полностью залит эпоксидной смолой, наружная изоляция имеет ребристую поверхность, а первичные выводы выполнены в виде проходного шинного соединения (P1/P2), что обеспечивает надежную работу в условиях внутренней установки при частоте переменного тока 50 Гц или 60 Гц.
Данный ТТ поддерживает множество вторичных применений: коммерческий учет электроэнергии, измерения на панелях, мониторинг фидеров, а также основная и резервная релейная защита. Конфигурация «4S» позволяет использовать до четырех независимых вторичных обмоток, каждая из которых может быть назначена на отдельную функцию в соответствии со стандартами МЭК и ANSI по точности и безопасности для установок среднего напряжения.
Ключевые номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения | 20 кВ / 22 кВ / 24 кВ |
| Номинальный уровень изоляции | 24/65/125 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Фазность | Однофазный |
| Тип установки | Шинный |
| Конфигурация вторичной обмотки | 4S (четыре группы обмоток) |
| Номинальный вторичный ток | 5 А или 1 А |
| Материал изоляции | Эпоксидная литая смола |
| Условия эксплуатации | Внутренняя установка |
| Применение | Измерение, учет, защита |
| Конструкция | Полностью закрытая с ребристой изоляцией |
| Опция индикатора наличия напряжения | Доступна (≤3 вторичных сердечника) |

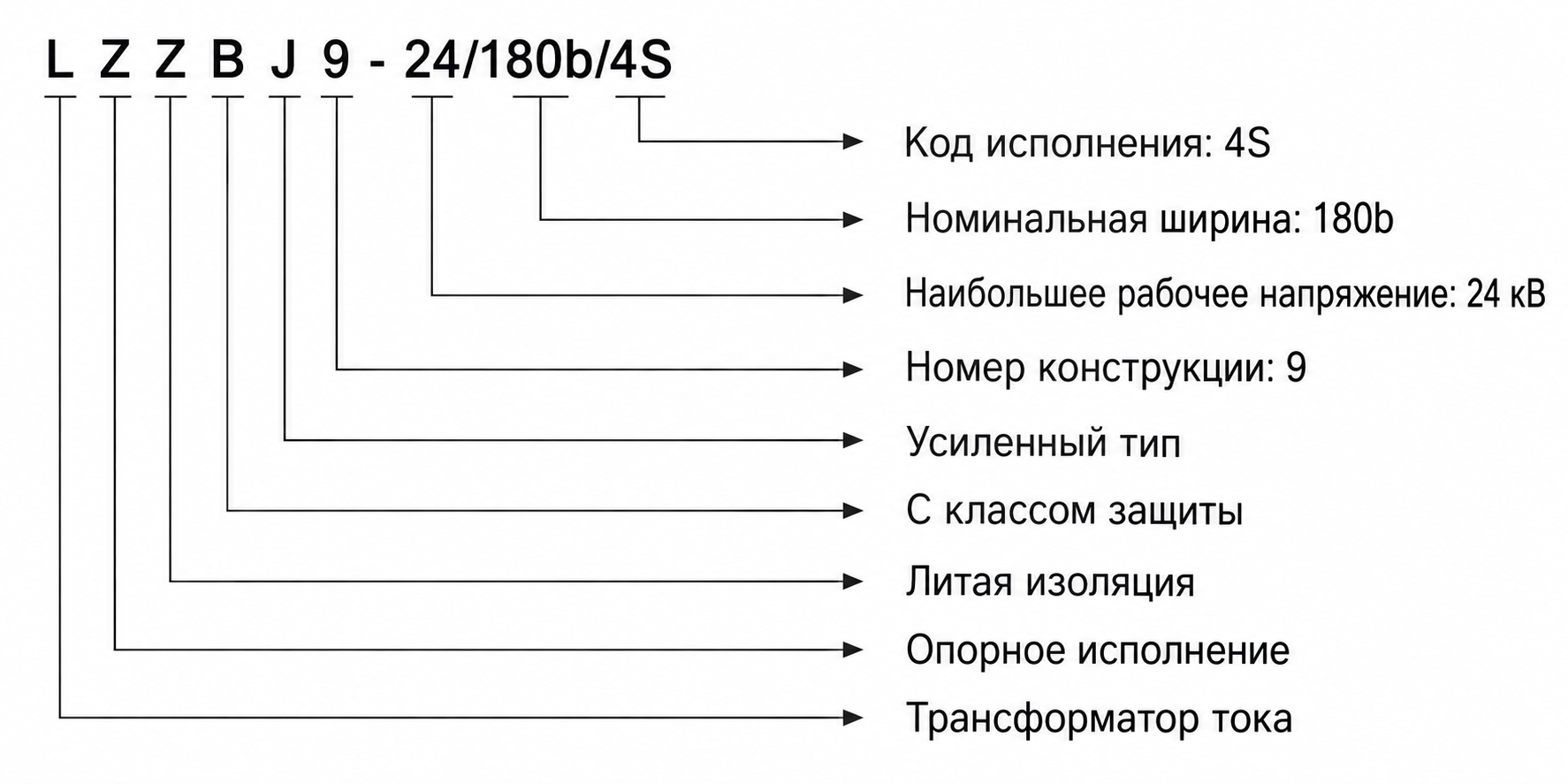

Расшифровка обозначения модели
Конструкция

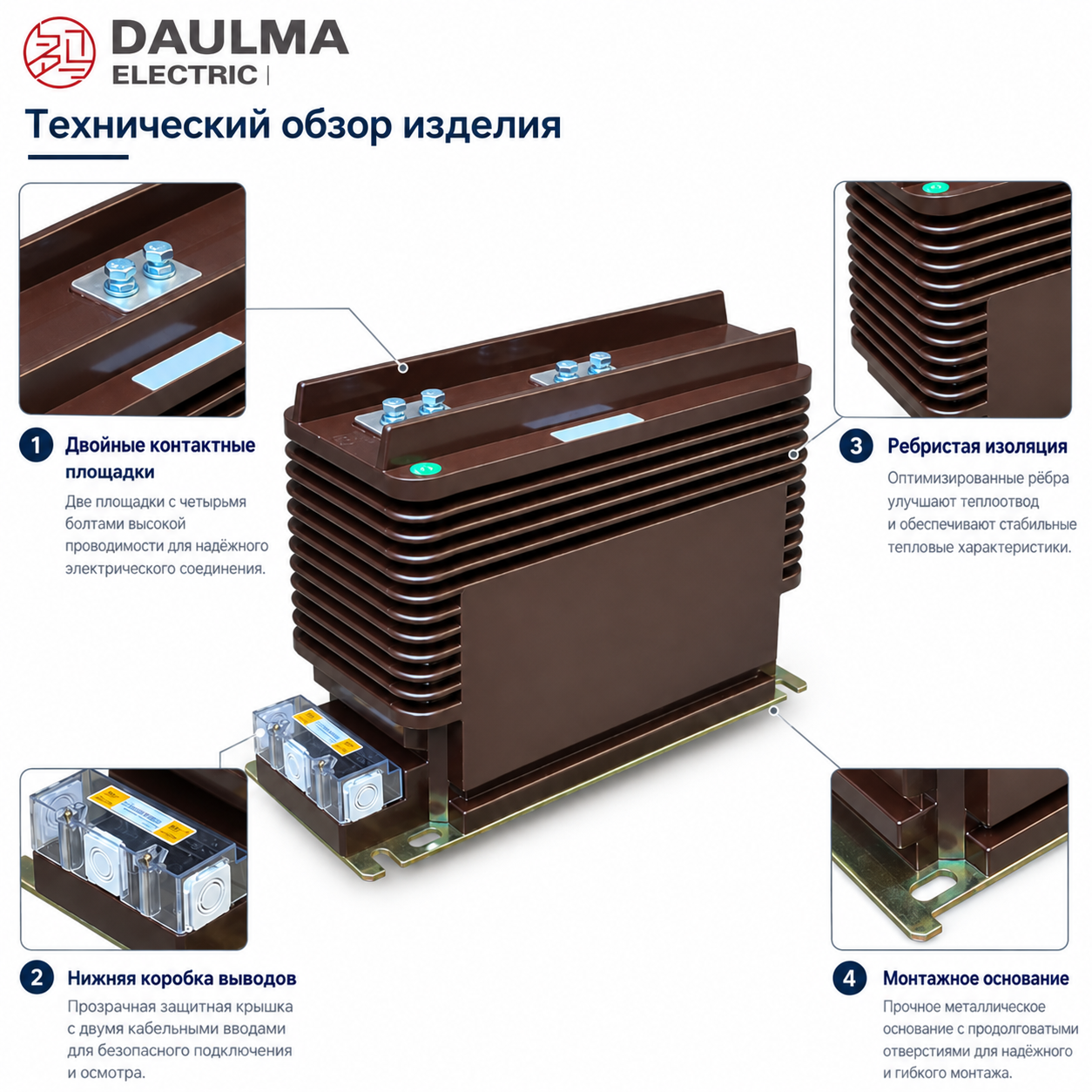

Трансформатор тока LZZBJ9-24/180b/4S имеет прочный полностью закрытый корпус из эпоксидной литой смолы, обеспечивающий высокую диэлектрическую прочность, устойчивость к влаге и механическую долговечность. Наружная поверхность снабжена ребрами для увеличения пути утечки, что повышает изоляционные свойства при работе во внутренних условиях среднего напряжения. Первичные выводы выполнены в шинной конфигурации (P1/P2), что позволяет напрямую интегрировать устройство в шинные системы распределительных устройств без дополнительных соединителей. Внутренние сердечник и обмотки залиты в вакууме эпоксидной смолой для исключения воздушных полостей и обеспечения долгосрочной стабильности. Данная конструкция соответствует строгим требованиям для применения во внутренних установках класса 24 кВ и обеспечивает надежную работу в цепях учета, мониторинга и защиты.
Технические параметры
Условия эксплуатации
- Установка: внутренняя
- Номинальный класс напряжения: системы 20 кВ, 22 кВ и 24 кВ
- Номинальная частота: 50 Гц или 60 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Коэффициент мощности для расчета нагрузки: cosφ = 0,8 (индуктивный характер)
- Степень защиты от загрязнения: Степень II
- Высота над уровнем моря: ≤1000 м для стандартных условий эксплуатации; для больших высот — по согласованию с проектом
- Условия окружающей среды: отсутствие сильного загрязнения, проводящей пыли, коррозионных газов, аномальной конденсации или сильной вибрации на месте установки
Технические параметры
Трансформатор тока LZZBJ9-24/180b/4S — устройство для внутренней установки с эпоксидной литой изоляцией, предназначенное для систем 20 кВ, 22 кВ и 24 кВ с диапазоном первичного тока от 20 А до 1250 А (возможно расширение до 3000 А в схемах с высоким током). Работает при температуре окружающей среды от –5 °C до +40 °C, допустимая высота над уровнем моря — до 1000 м, соответствует стандартам ГОСТ Р/ГБ/T 20840.1, ГБ/T 20840.2, МЭК 61869-1 и МЭК 61869-2 и имеет многообмоточную конфигурацию 4S.
| Тип | Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|---|
| LZZB9-24/180b/4S | 20, 30, 40, 50, 75, 100, 150 |
0,2/0,2/0,2 0,2/0,5/0,5 0,2/10P10/10P10 0,5/10P10/10P10 0,2/10P15/10P15 0,5/10P15/10P15 |
10/10/10 10/15/15 10/15/15 10/15/15 10/10/15 10/10/15 |
150 I1n | 375 I1n |
| 200 | 31,5 | 80 | |||
| 300, 400, 500 | 45 | 112,5 | |||
| 600, 800 | 0,2/0,2/0,2 0,2/0,5/0,5 0,2/10P10/10P10 0,5/10P10/10P10 0,2/10P15/10P15 0,5/10P15/10P15 |
15/15/20 15/20/20 10/20/20 15/20/20 10/15/15 15/15/15 |
63 | 130 | |
| 1000, 1250, 1500 | 80 | 160 |
Примечание: Если требования заказчика выходят за указанные пределы, параметры согласовываются дополнительно между изготовителем и покупателем.
Примечание: данная таблица предназначена для предварительного выбора. Окончательные коэффициент трансформации, номинальная нагрузка, класс точности, схема подключения вторичных выводов, ток термической и динамической стойкости должны быть подтверждены по данным паспортной таблички, утвержденному чертежу и протоколу заводских испытаний.
Установка и подключение

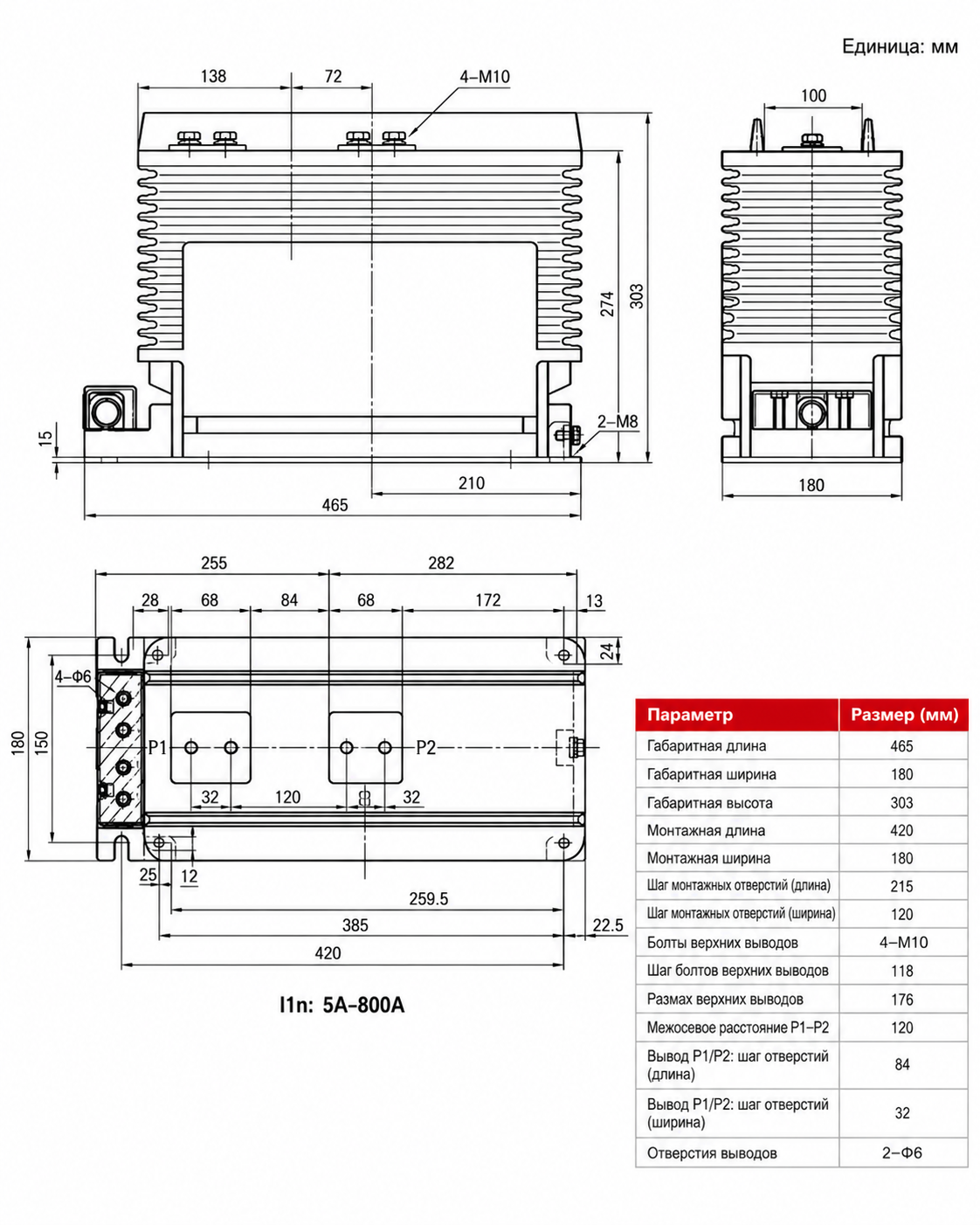

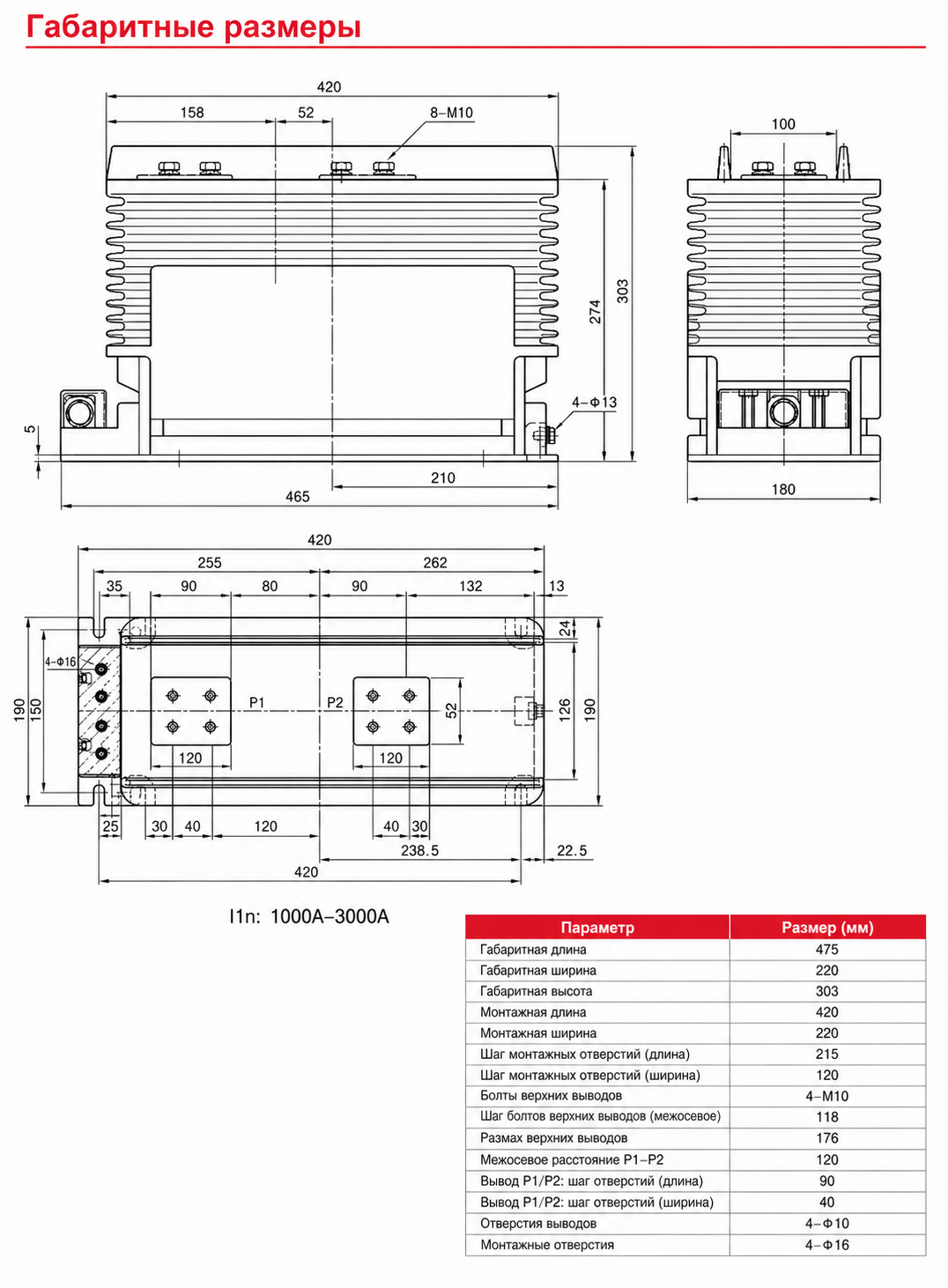

Схема установки
Трансформатор тока LZZBJ9-24/180b/4S предназначен для внутренней установки в распределительных устройствах 24 кВ. Крепление осуществляется через отверстия в основании, как показано на схемах установки. Первичный проводник пропускается через центральное отверстие, а устройство должно быть надежно закреплено для предотвращения смещения в процессе эксплуатации. Обеспечьте достаточный зазор вокруг клеммной коробки вторичной обмотки для подключения проводов и обслуживания. Применяются различные схемы монтажа в зависимости от диапазона первичного тока (5–800 А или 1000–3000 А), поэтому перед установкой убедитесь в правильности выбранной компоновки относительно шинной системы вашего распределительного устройства.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для применения во внутренних распределительных устройствах 20 кВ, 22 кВ или 24 кВ с номинальным уровнем изоляции 24/65/125 кВ.
- Выберите модель LZZBJ9-24/180b/4S, если требуются четыре вторичные обмотки для коммерческого учета, измерений, основной и резервной защиты.
- Проверьте расстояние между первичными выводами и совместимость с компоновкой шин перед интеграцией в конструкцию распределительного устройства.
- Убедитесь в доступности клеммной коробки вторичной обмотки, расположении точки заземления и наличии свободного пространства под крышку клеммной коробки при проектировании шкафа.
- При заказе укажите коэффициент трансформации, выходной ток вторичной обмотки (1 А или 5 А), комбинацию классов точности, номинальную нагрузку и токи термической и динамической стойкости (Ith/Idyn).
Часто задаваемые вопросы
Вопрос 1: Для каких применений рекомендуется трансформатор тока LZZBJ9-24/180b/4S?
Этот ТТ предназначен для внутренней установки в системах 24 кВ, имеет шинную конструкцию и эпоксидную литую изоляцию с четырьмя вторичными обмотками, идеально подходит для задач, требующих раздельных выходов для коммерческого учета, измерений, основной и резервной защиты.
Вопрос 2: Чем отличается LZZBJ9-24/180b/4S от варианта 185h/2S?
Модель 180b/4S имеет четыре вторичные обмотки для сложных схем защиты, тогда как 185h/2S оснащена только двумя обмотками и оптимизирована для стандартных задач двойного учета и базовой защиты в более компактных установках.
Вопрос 3: Что означает обозначение «4S»?
«4S» означает наличие четырех групп вторичных обмоток, которые могут независимо назначаться на такие функции, как коммерческий учет, общие измерения, основная защита и резервная защита или мониторинг.
Вопрос 4: Можно ли установить индикатор наличия напряжения на этот ТТ?
Да, индикатор наличия напряжения может быть установлен при условии, что конфигурация вторичных обмоток использует не более трех сердечников. Окончательную совместимость необходимо подтверждать в рамках полной конструкции распределительного устройства.
Вопрос 5: В каких сетях напряжения можно применять LZZBJ9-24/180b/4S?
Он рассчитан на использование во внутренних энергосистемах 20 кВ, 22 кВ и 24 кВ со стандартным уровнем изоляции 24/65/125 кВ (Ur/Ud/Up).
Вопрос 6: Какие ключевые параметры следует проверить до начала производства распределительного устройства?
Необходимо проверить чертеж по диапазону токов, расстояние между первичными выводами, компоновку шин, доступ к клеммной коробке вторичной обмотки, точку заземления, зазор под крышку клеммной коробки и утвержденную принципиальную схему подключения 4S.
Вопрос 7: Какая информация требуется при оформлении заказа?
Укажите класс напряжения, коэффициент трансформации, выходной ток вторичной обмотки (1 А или 5 А), комбинацию классов точности 4S, номинальную нагрузку, значения Ith/Idyn, необходимость индикатора наличия напряжения, чертеж шины, схему подключения выводов и требования по сертификации.
Часто задаваемые вопросы
Q1: Можно ли использовать трансформатор LZZBJ9-24 в сетях 20 кВ?
Да, устройство рассчитано на номинальные напряжения 20, 22 и 24 кВ. Предназначено для внутренней установки в шкафах КРУ. Уточняйте класс точности при заказе.
Q2: Какие условия окружающей среды требуются для монтажа?
Монтаж допускается только внутри помещений при температуре от –5 до +40 °C. Среда должна быть без токопроводящей пыли и агрессивных газов. Для высот свыше 1000 м требуется согласование.
Q3: Какие комбинации классов точности поддерживаются для учета?
Конфигурация 4S включает четыре вторичные обмотки для комбинирования классов точности. Поддерживается класс 0.2S для коммерческого учета. Запросите опросный лист для точного подбора.
Q4: По каким стандартам сертифицирован трансформатор тока?
Оборудование соответствует ГОСТ Р и международным стандартам МЭК 61869. Все единицы проходят обязательные заводские испытания. Копии сертификатов предоставляются по запросу.
Q5: Возможно ли изготовление на первичный ток более 1250 А?
Стандартный ряд ограничен 1250 А, но возможно расширение до 3000 А. Производство таких модификаций выполняется по индивидуальному согласованию. Свяжитесь с нами для расчета сроков.
Q6: В каких типах РУ применяется модель LZZBJ9-24?
Трансформатор с эпоксидной изоляцией предназначен для внутренней установки в КРУ. Степень защиты от загрязнения II гарантирует надежную работу.
Q7: Как оформить заказ на трансформаторы напрямую от производителя?
Прямые поставки осуществляются через официальный сайт daulma.com. Мы обеспечиваем заводскую поддержку на всех этапах. Оставьте заявку для получения актуальных цен.
