Přehled

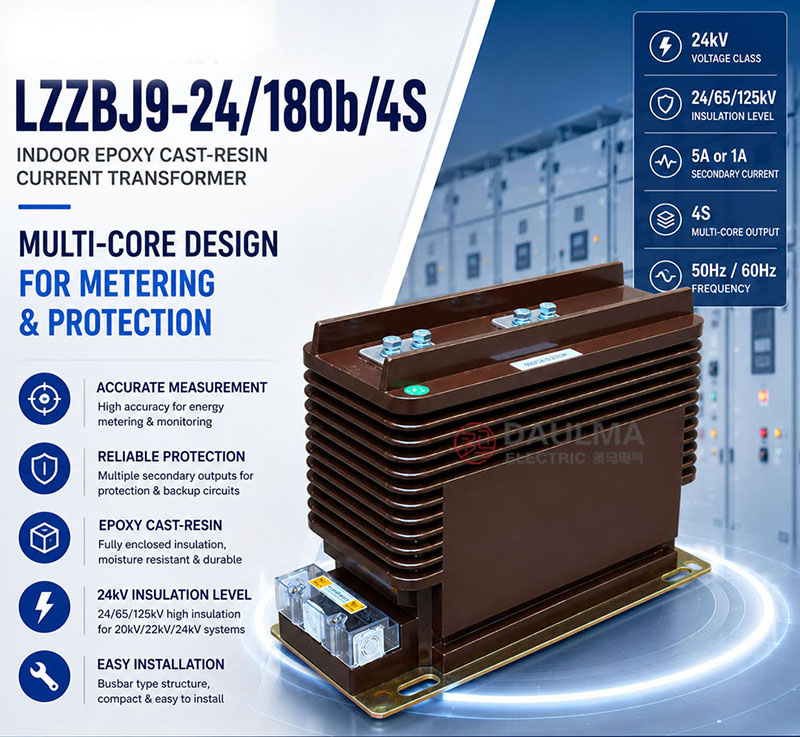

Proudový transformátor LZZBJ9-24/180b/4S je jednofázové zařízení pro vnitřní použití s epoxidovou izolací určené pro středněnapěťové rozvaděče o jmenovitém napětí 20 kV, 22 kV a 24 kV. Má plně uzavřené těleso z epoxidové pryskyřice s žebrovanou vnější izolací a primární svorky uspořádané jako přípojnice (busbar), což zajišťuje spolehlivý provoz ve vnitřních střídavých sítích při frekvenci 50 Hz nebo 60 Hz.
Tento proudový transformátor podporuje více sekundárních aplikací, včetně fakturačního měření, panelového měření, monitorování vývodů a hlavní i záložní ochrany relé. Konfigurace 4S umožňuje až čtyři nezávislá sekundární vinutí, z nichž každé lze přiřadit konkrétní funkci dle norem IEC a ANSI pro přesnost a bezpečnost v instalacích středního napětí.
Přehled klíčových parametrů
| Parametr | Hodnota |
|---|---|
| Třída napětí | 20 kV / 22 kV / 24 kV |
| Jmenovitá úroveň izolace | 24/65/125 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Fáze | Jednofázový |
| Typ montáže | Přípojnicový (busbar) |
| Sekundární konfigurace | 4S (čtyři skupiny vinutí) |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Izolační materiál | Epoxidová pryskyřice |
| Provozní podmínky | Vnitřní prostředí |
| Aplikace | Měření, fakturační měření, ochrana |
| Konstrukce | Plně uzavřená s žebrovanou izolací |
| Možnost indikátoru napětí | Dostupná (≤3 sekundární jádra) |
Označení modelu
Konstrukce
Proudový transformátor LZZBJ9-24/180b/4S má robustní, plně uzavřené těleso z epoxidové pryskyřice, které poskytuje vynikající dielektrickou pevnost, odolnost proti vlhkosti a mechanickou odolnost. Vnější povrch je opatřen žebry pro prodloužení povrchové cesty, což zvyšuje izolační vlastnosti uvnitř budov při středním napětí. Primární svorky mají přípojnicové uspořádání (P1/P2), které umožňuje přímou integraci do sběrnic rozvaděčů bez dodatečných konektorů. Jádro a vinutí jsou uvnitř vakuumově zalita do epoxidové matrice, aby se eliminovaly dutiny a zajistila dlouhodobá stabilita. Tato konstrukce splňuje přísné požadavky na aplikace uvnitř budov v systémech 24 kV a podporuje spolehlivý provoz v obvodech měření, monitorování i ochrany.
Technické parametry
Provozní podmínky
- Montáž: vnitřní prostředí
- Jmenovitá třída napětí: systémy 20 kV, 22 kV a 24 kV
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Okolní teplota: -5 °C až +40 °C
- Účiník pro referenční zátěž: cosφ = 0,8 induktivní
- Stupeň odolnosti proti znečištění: stupeň II
- Nadmorská výška: ≤1000 m pro standardní provozní podmínky; pro vyšší nadmořské výšky dle dohody
- Prostředí instalace: bez silného znečištění, vodivého prachu, korozivních plynů, abnormální kondenzace nebo silných vibrací
Technické parametry
Proudový transformátor LZZBJ9-24/180b/4S je vnitřní epoxidový proudový transformátor určený pro systémy 20 kV, 22 kV a 24 kV s rozsahem primárního proudu od 20 A do 1250 A (rozšiřitelný až na 3000 A v konfiguracích pro vysoké proudy). Provozuje se v okolní teplotě -5 °C až +40 °C, je vhodný pro nadmořskou výšku do 1000 m, splňuje normy GB/T 20840.1, GB/T 20840.2, IEC 61869-1 a IEC 61869-2 a disponuje vícesekundární konfigurací 4S.
| Typ | Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Tepelný zkratový proud (kA/1s) |
Dynamický jmenovitý proud (kA) |
|---|---|---|---|---|---|
| LZZB9-24/180b/4S | 20, 30, 40, 50, 75, 100, 150 |
0,2/0,2/0,2 0,2/0,5/0,5 0,2/10P10/10P10 0,5/10P10/10P10 0,2/10P15/10P15 0,5/10P15/10P15 |
10/10/10 10/15/15 10/15/15 10/15/15 10/10/15 10/10/15 |
150 I1n | 375 I1n |
| 200 | 31,5 | 80 | |||
| 300, 400, 500 | 45 | 112,5 | |||
| 600, 800 | 0,2/0,2/0,2 0,2/0,5/0,5 0,2/10P10/10P10 0,5/10P10/10P10 0,2/10P15/10P15 0,5/10P15/10P15 |
15/15/20 15/20/20 10/20/20 15/20/20 10/15/15 15/15/15 |
63 | 130 | |
| 1000, 1250, 1500 | 80 | 160 |
Poznámka: Pokud požadavky uživatele přesahují výše uvedené rozsahy, musí být dohodnuty mezi výrobcem a kupujícím.
Poznámka: Tato tabulka slouží pro předběžný výběr. Konečný převodový poměr, jmenovitá zátěž, třída přesnosti, uspořádání sekundárních svorek, tepelný zkratový proud a dynamický proud musí být potvrzeny podle štítkového údaje, schváleného výkresu a závěrečného zkušebního protokolu.
Instalace a zapojení
Montážní schéma
Proudový transformátor LZZBJ9-24/180b/4S je určen pro montáž uvnitř 24kV rozvaděčů. Upevňuje se pomocí montážních otvorů v základně, jak je znázorněno na montážních schématech. Primární vodič prochází centrálním otvorem a zařízení musí být pevně uchyceno, aby se zabránilo pohybu během provozu. Zajistěte dostatečnou vůli kolem krabice sekundárních svorek pro přístup k zapojení a údržbě. Různá montážní uspořádání se používají v závislosti na rozsahu primárního proudu (5–800 A nebo 1000–3000 A), proto před montáží ověřte správné uspořádání podle konfigurace přípojnic vašeho rozvaděče.
Výběr a časté otázky
Návod pro výběr
- Vybírejte pro vnitřní rozvaděče 20 kV, 22 kV nebo 24 kV s jmenovitou úrovní izolace 24/65/125 kV.
- Zvolte model LZZBJ9-24/180b/4S, pokud potřebujete čtyři sekundární vinutí pro fakturační měření, měření, hlavní ochranu a záložní ochranu.
- Před integrací do návrhu rozvaděče ověřte rozteč primárních svorek a uspořádání přípojnic.
- Během návrhu rozvaděče zkontrolujte přístupnost krabice sekundárních svorek, umístění uzemňovacího bodu a prostor pro kryt svorek.
- Při objednávce specifikujte převodový poměr, sekundární proud (1 A nebo 5 A), kombinaci tříd přesnosti, jmenovitou zátěž a tepelné/dynamické zkratové proudy (Ith/Idyn).
Často kladené otázky
Otázka 1: Pro jaké aplikace je proudový transformátor LZZBJ9-24/180b/4S doporučen?
Tento proudový transformátor je navržen jako 24kV vnitřní přípojnicový epoxidový proudový transformátor se čtyřmi sekundárními vinutími, ideální pro aplikace vyžadující oddělené výstupy pro fakturační měření, měření, hlavní ochranu a záložní ochranu.
Otázka 2: Čím se liší LZZBJ9-24/180b/4S od varianty 185h/2S?
Verze 180b/4S poskytuje čtyři sekundární vinutí pro složité ochranné schéma, zatímco 185h/2S nabízí pouze dvě vinutí a je optimalizována pro standardní dvojvinutí pro měření a základní ochranu v kompaktnějších instalacích.
Otázka 3: Co označení „4S“ znamená?
„4S“ znamená čtyři skupiny sekundárních vinutí, které lze nezávisle přiřadit funkcím jako fakturační měření, obecné měření, hlavní ochrana a záložní ochrana nebo monitorování.
Otázka 4: Lze k tomuto proudovému transformátoru připojit indikátor přítomnosti napětí?
Ano, indikátor přítomnosti napětí lze přidat za předpokladu, že konfigurace sekundárních vinutí používá maximálně tři jádra. Konečnou kompatibilitu je nutné ověřit v rámci celkového návrhu rozvaděče.
Otázka 5: Ve kterých napěťových soustavách lze LZZBJ9-24/180b/4S použít?
Je určen pro použití ve vnitřních elektrických sítích 20 kV, 22 kV a 24 kV se standardní úrovní izolace 24/65/125 kV (Ur/Ud/Up).
Otázka 6: Jaké klíčové údaje je třeba ověřit před výrobou rozvaděče?
Zkontrolujte výkres rozsahu proudů, rozteč primárních svorek, uspořádání přípojnic, přístupnost krabice sekundárních svorek, uzemňovací bod, vůli pro kryt svorek a schválené zapojení 4S.
Otázka 7: Jaké informace jsou vyžadovány při objednávce?
Uveďte třídu napětí, převodový poměr, sekundární proud (1 A nebo 5 A), kombinaci tříd přesnosti 4S, jmenovitou zátěž, hodnoty Ith/Idyn, požadavek na indikátor přítomnosti napětí, výkres přípojnic, zapojení svorek a případné certifikační požadavky.
Často kladené otázky
Q1: Lze tento 24kV proudový transformátor použít v 20kV nebo 22kV sítích?
Ano, je plně kompatibilní. Transformátor LZZBJ9-24 je dimenzován pro jmenovitá napětí 20 kV, 22 kV i 24 kV. Pro přesné přiřazení do projektu kontaktujte naše technické oddělení.
Q2: Jaké jsou požadavky na prostředí pro instalaci tohoto transformátoru?
Vyžaduje se výhradně vnitřní prostředí bez vodivého prachu a korozivních plynů. Povolená okolní teplota je -5 °C až +40 °C při nadmořské výšce do 1000 m.
Q3: Nabízíte rozšíření primárního proudu nad standardních 1250 A?
Ano, standardní rozsah 20 A až 1250 A lze rozšířit. Konfigurace pro vysoké proudy až do 3000 A jsou dostupné na vyžádání. Specifikujte požadovaný proud pro cenovou nabídku.
Q4: Kolik sekundárních vinutí má tento epoxidový transformátor a k čemu slouží?
Model LZZBJ9-24/180b/4S disponuje čtyřmi sekundárními vinutími (4S). Tato konfigurace umožňuje současné připojení měřicích přístrojů i ochranných relé. Pro detailní schéma zapojení nás kontaktujte.
Q5: Splňuje tento proudový transformátor mezinárodní normy IEC pro evropské projekty?
Ano, zařízení plně vyhovuje. Výrobek je certifikován dle norem IEC 61869-1 a IEC 61869-2, stejně jako odpovídajících norem GB/T. Pro zaslání certifikačních listů nás kontaktujte.
Q6: Kdo je výrobcem tohoto 24kV vnitřního proudového transformátoru?
Výrobcem je společnost Daulma. Specializujeme se na distribuční a měřicí transformátory se suchou epoxidovou izolací pro střední napětí. Produkt je skladem u evropských distributorů.
