نظرة عامة
يُعد محول التيار LZZBJ9-24/195W/4S محولاً جافاً متوسط الجهد مصنّفًا لأنظمة 24 كيلوفولت. يتميز بعازلية عالية الجودة من راتنج الإيبوكسي وعرض معدات مدمج يبلغ 195 مم، مما يجعله مثاليًا لتركيبات الخزائن الداخلية حيث تكون الكفاءة المكانية والموثوقية الكهربائية أمرًا بالغ الأهمية.
تم تصميم هذا المحول لتطبيقات القياس والحماية على حدٍ سواء، ويُدعم درجات دقة 0.5 و0.2 و0.2S، مع إمكانية توفير درجات حماية خاصة مثل PR وPX وPXR وTPX وTPY وTPZ أو أداء فئة C وفق معيار IEEE. وهو متوافق مع معايير IEC 61869 وANSI/IEEE C57.13، مما يضمن ملاءمته للمشاريع الدولية في قطاع المرافق والصناعات وجانب الشبكة التي تتطلب قياس تيار دقيقًا وتنسيقًا موثوقًا للمرحلات.
ملخص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 24 kV |
| وسط العزل | راتنج الإيبوكسي (نوع جاف) |
| نطاق التيار الأولي | 5–600 A (قياسي)؛ نسب مخصصة متوفرة |
| التيار الثانوي | 5 A (قياسي) |
| درجات دقة القياس | 0.5 / 0.2 / 0.2S |
| فئات الحماية | PR, PX, PXR, TPX, TPY, TPZ, IEEE C100–C800 (حسب التصميم) |
| بيئة التركيب | داخلي |
| مادة اللفات | نحاس خالص |
| الامتثال للمعايير | IEC 61869, IEEE C57.13 |
| التطبيق | القياس، القياس الكمي، حماية المرحلات |
| التوافق مع الخزانات | خزائن التوزيع المتوسطة بعرض 800 مم وأوسع |
| تصنيف الارتفاع | حتى 5000 متر (مع تصحيحات قياسية) |
البناء

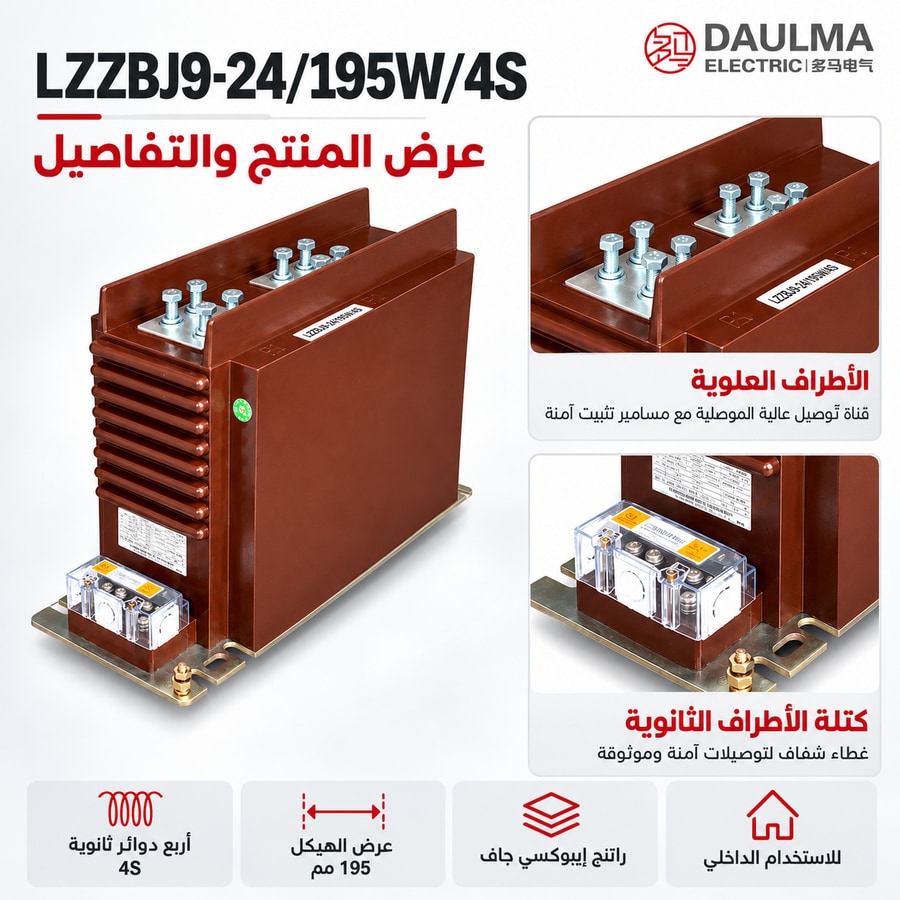

يتميز محول التيار LZZBJ9-24/195W/4S ببناء متين من الراتنج المصبوب، حيث يتم تغليف القلوب المغناطيسية الدقيقة ولفات الثانوية النحاسية الخالصة داخل راتنج إيبوكسي عالي الجودة. ويضمن هذا التصميم الجاف الخالي من الزيت قوة ميكانيكية ممتازة، وتفريغًا جزئيًا منخفضًا، واستقرارًا طويل الأمد تحت الضغوط الحرارية والكهربائية. تم تصميم عرض الهيكل المدمج البالغ 195 مم خصيصًا للتكامل مع خزائن التوزيع المتوسطة بعرض 800 مم وأوسع، مما يوفر مسافة كافية لتوصيلات القضبان الرئيسية، والتباعد بين الأطوار، والوصول إلى المحطات الثانوية. يتم صب جميع المكونات الداخلية تحت الفراغ للقضاء على الفراغات وتعزيز الأداء العازلي، مما يدعم التشغيل الموثوق في بيئات التوزيع الكهربائي الداخلية الصعبة حتى 24 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- المعايير: GB 20840.2-2014, IEC 61869-2:2012 والمتطلبات الخاصة
- مستوى العزل المقنن: 24/65/125 kV
- التردد المقنن: 50/60 Hz
- التيار الثانوي المقنن: 5 A أو 1 A
- درجة حرارة المحيط: -5°C إلى +40°C
المعالم التقنية
محول التيار LZZBJ9-24/195W/4S هو محول تيار جاف مصبوب من راتنج الإيبوكسي مصمم لأنظمة 24 كيلوفولت، ومناسب لتطبيقات خزائن التوزيع الداخلية. يتميز بلفات نحاسية خالصة، ويدعم تيارات أولية من 5–600 A مع خيارات ثانوية 5 A أو 1 A، وهو متوافق مع درجات دقة تصل إلى 0.2S للقياس وPR/PX/TPX وغيرها للحماية.
| التيار الأولي المقنن (A) |
تركيبة درجات الدقة |
القدرة الخارجة المقننة (VA) | التيار الحراري المقنن قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 / 0.5S | 0.5 | 5P | ||||
| 20–40 | 0.2S/0.5 0.2/0.5 0.2/5P10 0.5/5P10 0.2/5P10 0.5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 0.2S/0.5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
| 1200–2500 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 |
20 | 20 | 20 | 30 | 100 | 250 |
ملاحظة:
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

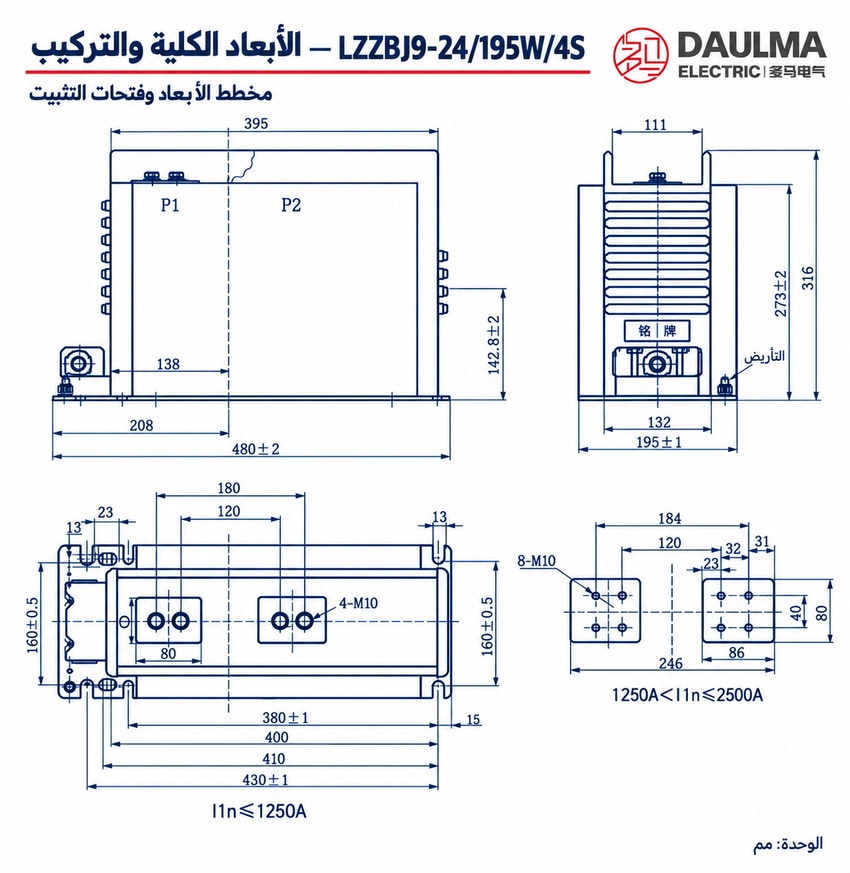

الأبعاد الكلية والتركيب
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن عرض خزانة التوزيع لا يقل عن 800 مم لاستيعاب عرض المحول البالغ 195 مم ولضمان ترتيب قضبان التغذية المناسب.
- اختر نسبة التيار الأولي بناءً على حمل الدائرة، وإعدادات مرحلات الحماية، ومتطلبات القياس.
- اختر درجة الدقة 0.2S أو 0.2 لتطبيقات القياس عالية الدقة؛ واستخدم 0.5 للأغراض العامة للقياس.
- حدد فئات الحماية مثل PR وPX وPXR وTPX وTPY وTPZ أو فئة C وفق IEEE فقط عند طلبها في دراسة تفصيلية لحماية المرحلات.
- بالنسبة للتركيبات فوق ارتفاع 1000 متر، طبّق تصحيحات العزل والأداء وفق معايير IEC 61869 وIEEE C57، حتى حوالي 5000 متر.
- تأكد من المسافات الميكانيكية بما في ذلك التباعد بين الأطوار، نمط ثقوب القضبان، الوصول إلى غطاء المحطات، ومسار الأسلاك الثانوية قبل إتمام التصميم.
الأسئلة الشائعة
س1: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات الفوترة. يضمن هذا المحول دقة قياس عالية وفقاً لمعيار IEC 61869-2. يرجى تحديد نسبة التحويل المطلوبة للتأكيد من المصنع.
س2: هل يمكن تركيب هذا المحول في الهواء الطلق؟
لا، هذا المحول الجاف مصمم خصيصاً لخزائن التوزيع الداخلية. يعمل بشكل مثالي ضمن درجات حرارة محيطة تتراوح بين -5 و+40 درجة مئوية. تواصل معنا لمعرفة البدائل الخارجية إن لزم الأمر.
س3: ما هي قدرة هذا المحول على تحمل تيارات القصر؟
يعتمد تحمل تيار القصر الحراري والديناميكي على التيار الأولي المقنن المختار. تتوفر خيارات تيارات أولية من 5 إلى 600 أمبير. يجب مراجعة ورقة البيانات الفنية أو التواصل مع المهندس لتحديد القيمة الدقيقة.
س4: هل يدعم المحول فئات الحماية المتقدمة مثل TPX؟
نعم، يدعم المحول فئات حماية متعددة تشمل PR وPX وTPX. يتم تصميم اللفات النحاسية الخالصة لتلبية متطلبات أنظمة الحماية الدقيقة. حدد فئة الحماية المطلوبة عند تقديم الطلب.
س5: ما هي المعايير الدولية المعتمدة لهذا المحول؟
يتوافق المحول تماماً مع المعايير الدولية IEC 61869-2:2012 والمعايير GB 20840.2-2014. يتم اختبار كل وحدة وفقاً لهذه المتطلبات قبل الشحن. اطلب شهادات المعايرة عند الشراء إذا لزم الأمر.
س6: هل يمكن تخصيص نسبة التحويل الأولي والثانوي؟
نعم، تتوفر خيارات تيار ثانوي مقنن بقيمة 5 أمبير أو 1 أمبير. يمكن تخصيص التيارات الأولية ضمن النطاق من 5 إلى 600 أمبير. تواصل مع المبيعات للحصول على عرض سعر مخصص.
س7: ما هي الفئة التطبيقية لمحول التيار LZZBJ9-24؟
ينتمي هذا المنتج إلى فئة محولات التيار الجافة المصبوبة بالإيبوكسي. يُستخدم بشكل أساسي في أنظمة 24 كيلوفولت لتطبيقات القياس والحماية داخل الخزائن. راجع الكتالوج الفني لمزيد من التفاصيل.
