Gambaran Keseluruhan
LZZBJ9-24/195W/4S ialah penukar arus voltan sederhana jenis kering yang dinilai untuk sistem 24 kV. Ia menampilkan penebat resin epoksi berkualiti tinggi dan lebar peralatan padat 195 mm, menjadikannya ideal untuk pemasangan dalam panel suis dalaman di mana kecekapan ruang dan kebolehpercayaan elektrik adalah kritikal.
Direka untuk aplikasi metering dan perlindungan, CT ini menyokong kelas ketepatan 0.5, 0.2, dan 0.2S, dengan kelas perlindungan khas pilihan seperti PR, PX, PXR, TPX, TPY, TPZ, atau prestasi kelas-C IEEE. Ia mematuhi piawaian IEC 61869 dan ANSI/IEEE C57.13, memastikan kesesuaian untuk projek utiliti, industri, dan sisi grid antarabangsa yang memerlukan pengukuran arus tepat dan koordinasi geganti yang boleh dipercayai.
Sorotan Penilaian Utama
| Parameter | Penilaian |
|---|---|
| Kelas Voltan | 24 kV |
| Medium Penebat | Resin epoksi (jenis kering) |
| Julat Arus Primer | 5–600 A (piawai); nisbah tersuai tersedia |
| Arus Sekunder | 5 A (piawai) |
| Kelas Ketepatan Metering | 0.5 / 0.2 / 0.2S |
| Kelas Perlindungan | PR, PX, PXR, TPX, TPY, TPZ, IEEE C100–C800 (mengikut rekabentuk) |
| Persekitaran Pemasangan | Dalam bangunan |
| Bahan Belitan | Tembaga penuh |
| Pematuhan Piawaian | IEC 61869, IEEE C57.13 |
| Aplikasi | Metering, pengukuran, perlindungan geganti |
| Keserasian Kabinet | Panel suis voltan sederhana 800 mm dan lebih lebar |
| Penilaian Altitud | Sehingga 5000 m (dengan pembetulan piawai) |
Pembinaan

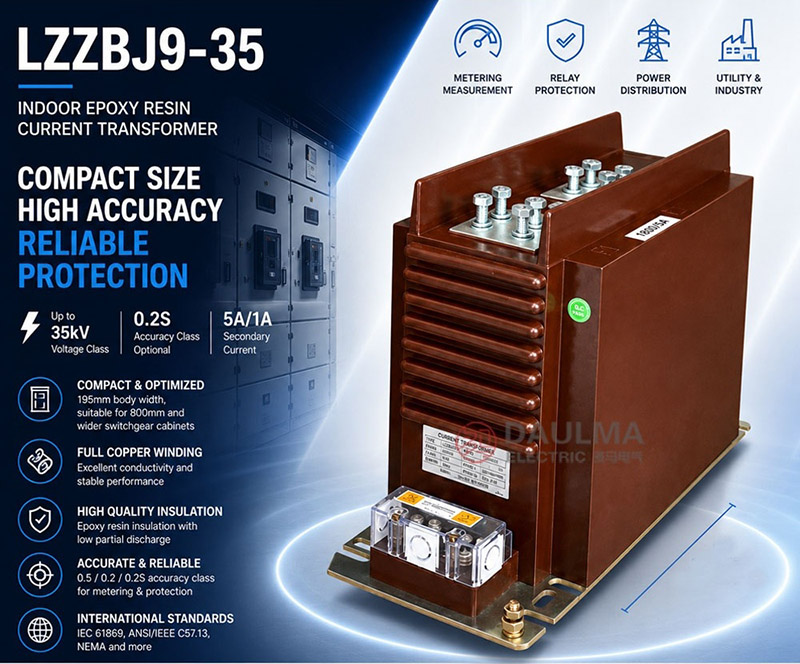

LZZBJ9-24/195W/4S menampilkan pembinaan tuangan resin yang kukuh, mengenkapsulasi teras magnetik berketepatan tinggi dan belitan sekunder tembaga penuh dalam resin epoksi berkualiti tinggi. Rekabentuk jenis kering tanpa minyak ini memastikan kekuatan mekanikal cemerlang, cas separa rendah, dan kestabilan jangka panjang di bawah tekanan haba dan elektrik. Lebar badan padat 195 mm direkabentuk khusus untuk integrasi ke dalam kabinet panel suis voltan sederhana 800 mm dan lebih lebar, memberikan ruang lega mencukupi untuk sambungan bas utama, jarak fasa-ke-fasa, dan akses terminal sekunder. Semua komponen dalaman dituang dalam vakum untuk menghapuskan rongga dan meningkatkan prestasi dielektrik, menyokong operasi boleh percaya dalam persekitaran pengagihan kuasa dalaman sehingga 24 kV.
Parameter teknikal
Syarat Perkhidmatan
- Piawaian: GB 20840.2-2014, IEC 61869-2:2012 dan keperluan khas
- Aras Penebatan Dinilai: 24/65/125 kV
- Frekuensi Dinilai: 50/60 Hz
- Arus Sekunder Dinilai: 5 A atau 1 A
- Suhu Persekitaran: -5°C hingga +40°C
Parameter Teknikal
LZZBJ9-24/195W/4S ialah penukar arus tuangan resin epoksi jenis kering yang direka untuk sistem 24 kV, sesuai untuk aplikasi panel suis dalam bangunan. Ia menampilkan belitan tembaga penuh, menyokong arus primer dari 5–600 A dengan pilihan sekunder 5 A atau 1 A, dan mematuhi kelas ketepatan sehingga 0.2S untuk metering serta PR/PX/TPX dsb. untuk perlindungan.
| Arus Primer Dinilai (A) |
Gabungan Kelas Ketepatan |
Output Dinilai (VA) | Arus Hab Terma Masa Pendek Dinilai (kA/1s) |
Arus Dinamik Dinilai (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 / 0.5S | 0.5 | 5P | ||||
| 20–40 | 0.2S/0.5 0.2/0.5 0.2/5P10 0.5/5P10 0.2/5P10 0.5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 0.2S/0.5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
| 1200–2500 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 |
20 | 20 | 20 | 30 | 100 | 250 |
Nota:
Jika data pengguna melebihi skop yang dinyatakan di atas, ia tertakluk kepada perjanjian antara pengeluar dan pembeli.
Pemasangan dan pendawaian
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan bahawa lebar kabinet panel suis sekurang-kurangnya 800 mm untuk memuatkan lebar CT 195 mm dan memastikan susun atur bas utama yang sesuai.
- Pilih nisbah arus primer berdasarkan beban suapan, tetapan geganti perlindungan, dan keperluan metering.
- Pilih kelas ketepatan 0.2S atau 0.2 untuk aplikasi metering ketepatan tinggi; gunakan 0.5 untuk tujuan pengukuran umum.
- Nyatakan kelas perlindungan seperti PR, PX, PXR, TPX, TPY, TPZ, atau kelas-C IEEE hanya apabila diperlukan oleh kajian perlindungan geganti terperinci.
- Untuk pemasangan di atas altitud 1000 m, gunakan pembetulan penebatan dan prestasi mengikut piawaian IEC 61869 dan IEEE C57, sehingga kira-kira 5000 m.
- Sahkan ruang lega mekanikal termasuk jarak fasa, corak lubang bas utama, akses penutup terminal, dan laluan pendawaian sekunder sebelum menyelesaikan rekabentuk.
Soalan Lazim
Q1: Apakah yang menjadikan CT LZZBJ9-24/195W/4S sesuai untuk panel suis voltan sederhana?
Lebar peralatan 195 mm dioptimumkan untuk kabinet panel suis 800 mm dan lebih lebar, memberikan ruang mencukupi untuk ruang lega bas utama dan pendawaian sekunder sambil mengekalkan kepadatan.
Q2: Apakah piawaian antarabangsa yang disokong oleh penukar arus resin epoksi ini?
Produk ini mematuhi piawaian IEC 61869, ANSI/IEEE C57.13, dan NEMA. Pensijilan seperti KEMA, CESI, CE, TUV, UL, atau ASTA boleh disediakan atas permintaan semasa membuat pesanan.
Q3: Apakah kelas ketepatan yang tersedia untuk fungsi metering dan perlindungan?
Kelas ketepatan yang tersedia termasuk 0.5 untuk pengukuran umum, dan 0.2 atau 0.2S untuk metering ketepatan tinggi. Kelas khusus perlindungan seperti PR, PX, PXR, TPX, TPY, TPZ, atau IEEE C100–C800 ditawarkan berdasarkan keperluan kejuruteraan projek.
Q4: Adakah penukar arus ini sesuai untuk pemasangan di altitud tinggi?
Ya, ia boleh disesuaikan untuk projek altitud tinggi sehingga kira-kira 5000 m dengan pelarasan penebatan dan prestasi mengikut garis panduan IEC 61869 dan IEEE C57.
Q5: Apakah dimensi utama dan ruang lega yang perlu disahkan sebelum pembuatan kabinet?
Sebelum pengeluaran, sahkan lebar kabinet, lebar CT, jarak fasa-ke-fasa, penyelarian lubang bas utama, lokasi terminal primer, laluan pendawaian sekunder, titik pentanahan, dan akses ke penutup terminal.
Q6: Mengapa belitan tembaga penuh digunakan dalam rekabentuk CT ini?
Belitan tembaga penuh memastikan kekonduksian elektrik cemerlang dan prestasi haba yang stabil, yang menyokong output boleh percaya dan tepat untuk litar metering dan perlindungan sepanjang operasi jangka panjang.
Q7: Apakah butiran teknikal yang perlu dinyatakan semasa membuat pesanan?
Berikan nombor model, kelas voltan sistem, nisbah arus primer-ke-sekunder, arus sekunder (biasanya 1 A atau 5 A), kelas ketepatan, kelas perlindungan (jika berkaitan), lebar kabinet, lukisan pemasangan, altitud tapak, piawaian yang terpakai, dan laporan ujian atau pensijilan yang diperlukan.
Frequently Asked Questions
Q1: Apakah kelas ketepatan yang sesuai untuk metering hasil?
Pilih kelas 0.2S untuk aplikasi metering. Ia menyokong ketepatan tinggi pada arus 5-600A mengikut piawaian IEC 61869-2. Sila nyatakan nisbah yang diperlukan untuk pengesahan kilang.
Q2: Bolehkah penukar arus ini menahan arus litar pintas tinggi?
Ya, ia direka dengan belitan tembaga penuh untuk ketahanan terma dan dinamik yang tinggi. Parameter arus litar pintas tertakluk kepada pengesahan berdasarkan arus primer 5-600A. Hubungi kami untuk spesifikasi terperinci.
Q3: Adakah produk ini mematuhi piawaian antarabangsa IEC?
Ya, ia mematuhi GB 20840.2-2014 dan IEC 61869-2:2012. Penukar arus jenis kering ini sesuai untuk panel suis dalam bangunan 24 kV. Sijil ujian kilang akan disediakan semasa penghantaran.
Q4: Berapakah julat suhu persekitaran untuk pemasangan dalam bangunan?
Ia beroperasi dengan optimum pada suhu persekitaran -5°C hingga +40°C. Penukar arus tuangan resin epoksi ini tidak memerlukan penyelenggaraan cecair. Pastikan pengudaraan panel mencukupi sebelum pemasangan.
Q5: Bagaimanakah cara menyesuaikan nisbah arus primer dan sekunder?
Penyesuaian tersedia untuk arus primer 5A hingga 600A dengan pilihan sekunder 5A atau 1A. Spesifikasi teknikal penuh tertakluk kepada pengesahan projek. Sila hubungi pasukan jualan untuk sebut harga.
Q6: Untuk aplikasi apakah penukar arus LZZBJ9-24 ini direka?
Ia direka khusus untuk panel pengagihan dan suis dalam bangunan pada sistem 24 kV. Aras penebatan dinilai 24/65/125 kV memastikan prestasi stabil. Rujuk katalog untuk maklumat model penukar arus jenis kering.
