Descripción general
El LZZBJ9-24/195W/4S es un transformador de corriente de media tensión, tipo seco, diseñado para sistemas de 24 kV. Cuenta con aislamiento de alta calidad en resina epoxi y un ancho compacto de equipo de 195 mm, lo que lo hace ideal para instalaciones en celdas interiores donde la eficiencia espacial y la fiabilidad eléctrica son críticas.
Diseñado tanto para aplicaciones de medición como de protección, este TC admite clases de exactitud 0,5; 0,2 y 0,2S, con clases especiales de protección opcionales como PR, PX, PXR, TPX, TPY, TPZ o rendimiento según clase C IEEE. Cumple con las normas IEC 61869 y ANSI/IEEE C57.13, garantizando su idoneidad para proyectos internacionales de servicios públicos, industriales y de red que requieran medición precisa de corriente y coordinación fiable de relés.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 24 kV |
| Medio aislante | Resina epoxi (tipo seco) |
| Rango de corriente primaria | 5–600 A (estándar); relaciones personalizadas disponibles |
| Corriente secundaria | 5 A (estándar) |
| Clases de exactitud para medición | 0,5 / 0,2 / 0,2S |
| Clases de protección | PR, PX, PXR, TPX, TPY, TPZ, IEEE C100–C800 (según diseño) |
| Ambiente de instalación | Interior |
| Material de los devanados | Cobre puro |
| Cumplimiento de normas | IEC 61869, IEEE C57.13 |
| Aplicación | Medición, medida, protección mediante relés |
| Compatibilidad con celdas | Celdas de media tensión de 800 mm o más de ancho |

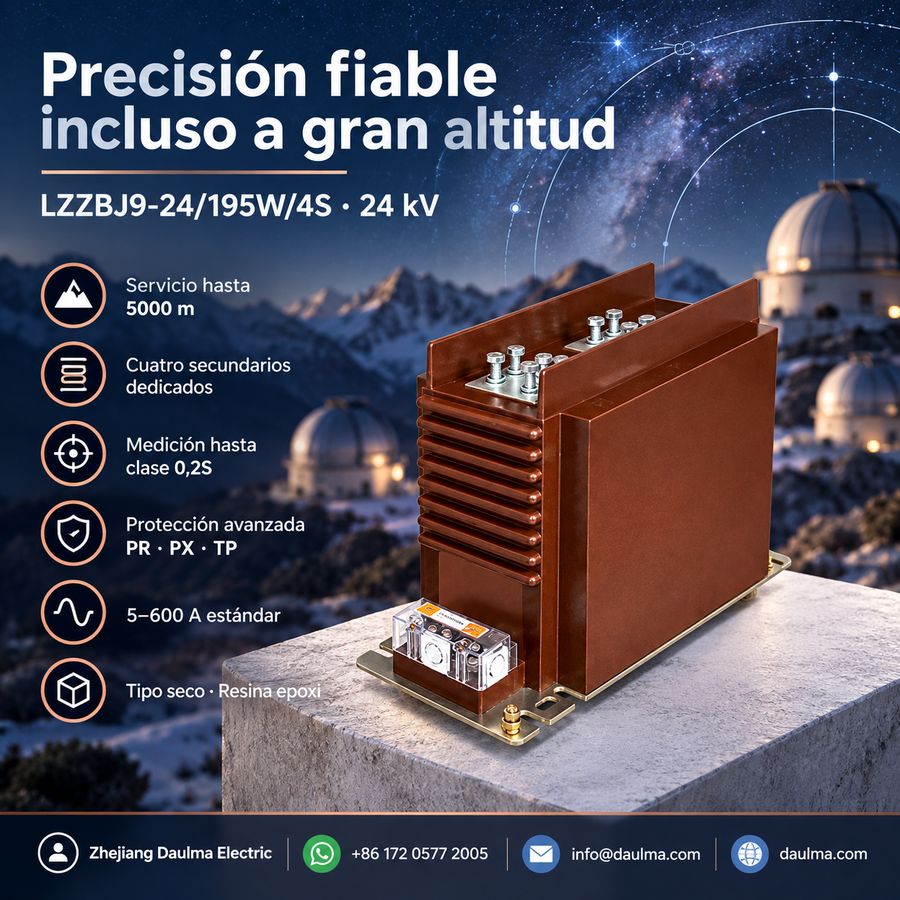

| Altitud máxima | Hasta 5000 m (con correcciones estándar) |
Construcción

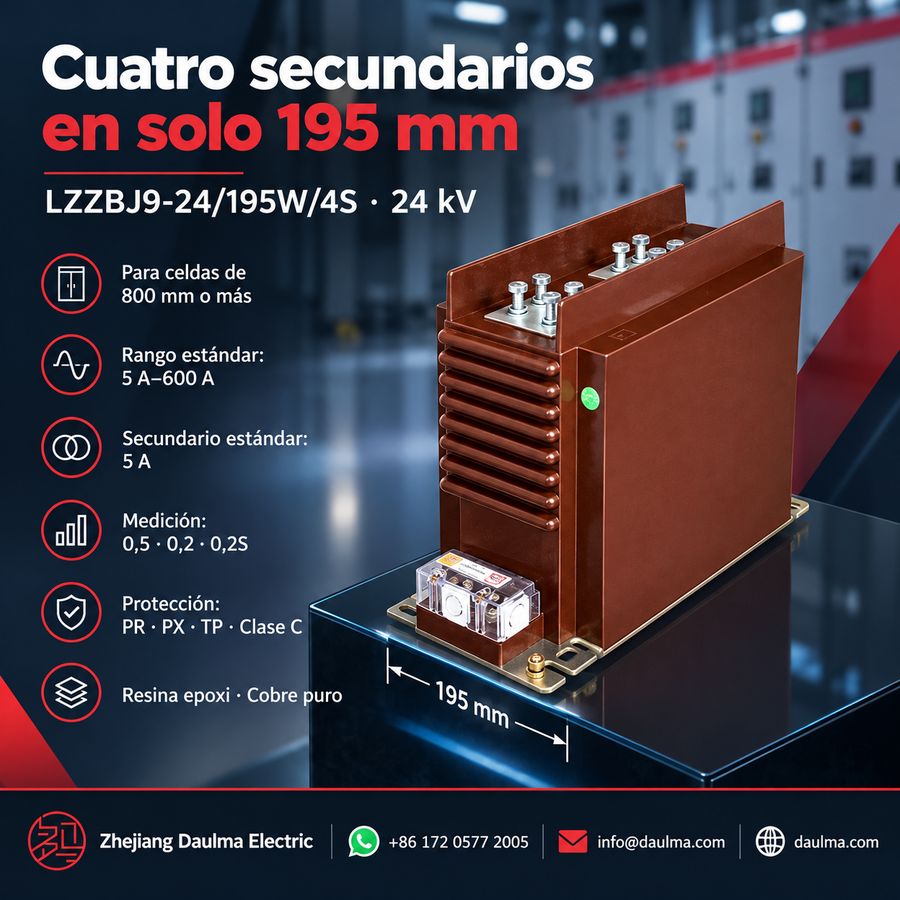

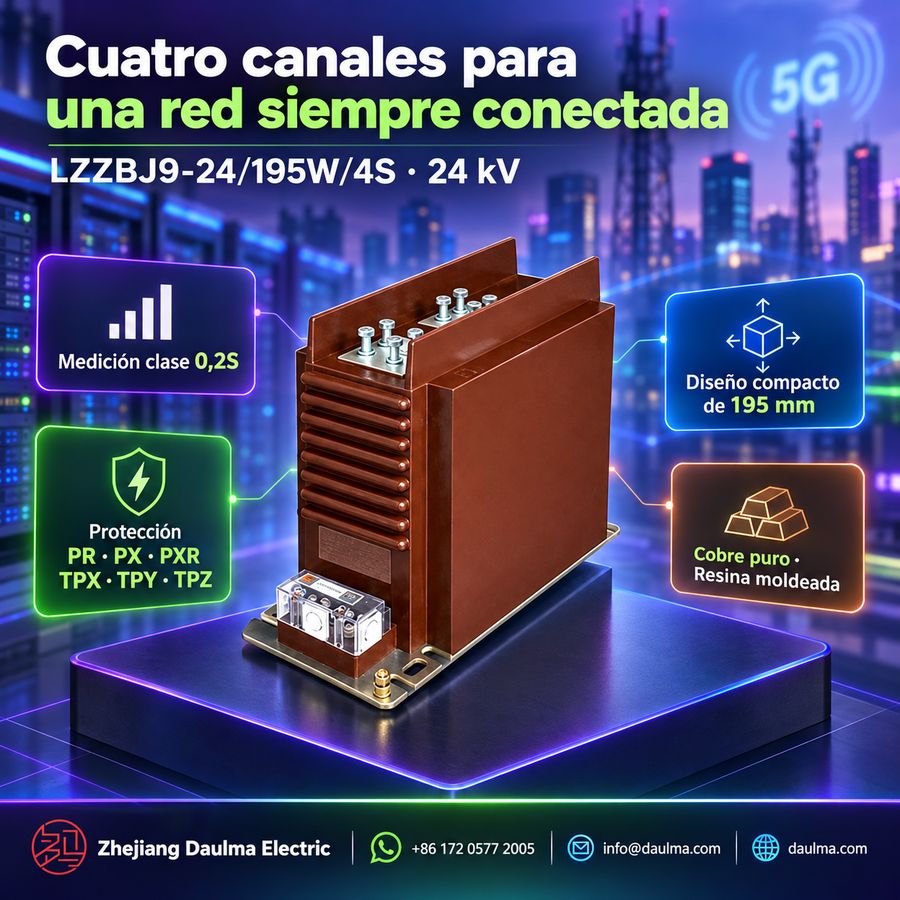

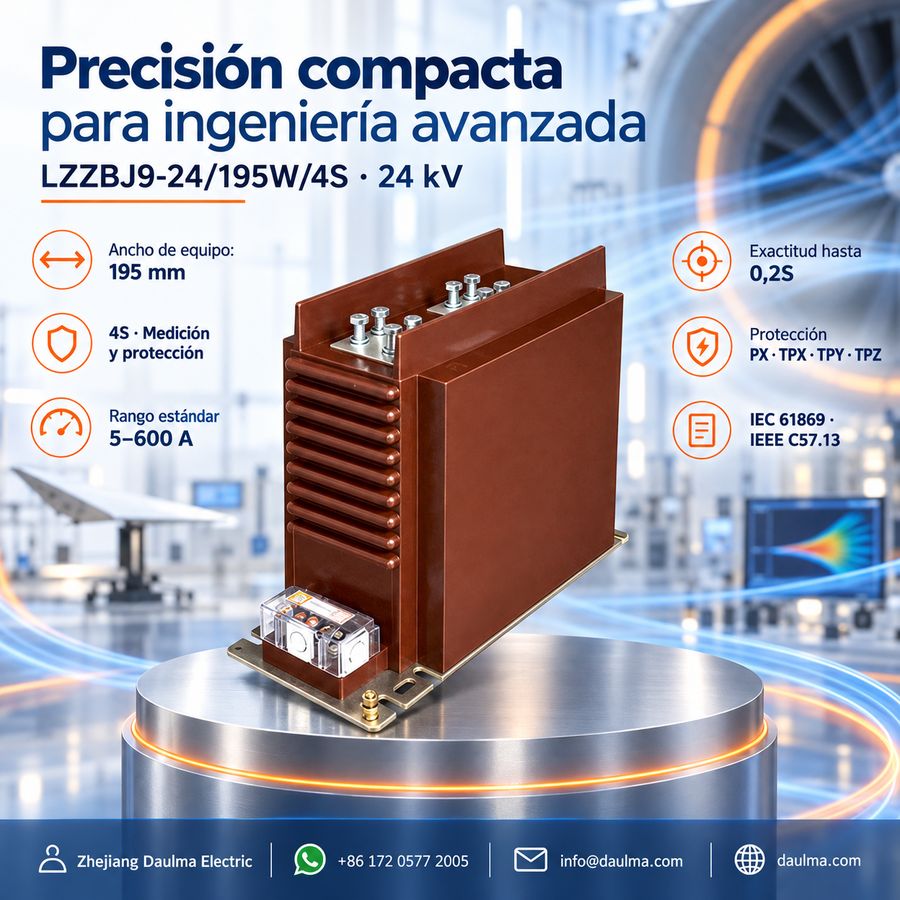

El LZZBJ9-24/195W/4S presenta una robusta construcción moldeada en resina, que encapsula núcleos magnéticos de precisión y devanados secundarios de cobre puro en resina epoxi de alta calidad. Este diseño tipo seco, libre de aceite, garantiza excelente resistencia mecánica, baja descarga parcial y estabilidad a largo plazo bajo estrés térmico y eléctrico. Su ancho compacto de 195 mm está diseñado específicamente para integrarse en celdas de media tensión de 800 mm o más, proporcionando espacio suficiente para conexiones de barras primarias, separación fase-fase y acceso a terminales secundarios. Todos los componentes internos se moldean al vacío para eliminar huecos y mejorar el rendimiento dieléctrico, asegurando un funcionamiento fiable en entornos exigentes de distribución eléctrica interior hasta 24 kV.
Parámetros técnicos
Condiciones de servicio
- Normas: GB 20840.2-2014, IEC 61869-2:2012 y requisitos especiales
- Nivel nominal de aislamiento: 24/65/125 kV
- Frecuencia nominal: 50/60 Hz
- Corriente secundaria nominal: 5 A o 1 A
- Temperatura ambiente: -5°C a +40°C
Parámetros técnicos
El LZZBJ9-24/195W/4S es un transformador de corriente moldeado en resina epoxi tipo seco diseñado para sistemas de 24 kV, adecuado para aplicaciones en celdas interiores. Cuenta con devanados de cobre puro, admite corrientes primarias de 5–600 A con opciones secundarias de 5 A o 1 A, y cumple con clases de exactitud hasta 0,2S para medición y PR/PX/TPX, etc., para protección.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA/1s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 / 0,5S | 0,5 | 5P | ||||
| 20–40 | 0,2S/0,5 0,2/0,5 0,2/5P10 0,5/5P10 0,2/5P10 0,5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 0,2S/0,5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
| 1200–2500 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 |
20 | 20 | 20 | 30 | 100 | 250 |
Nota:
Si los datos del usuario exceden los alcances mencionados anteriormente, podrán estar sujetos a un acuerdo entre el fabricante y el comprador.
Instalación y cableado
Selección y preguntas frecuentes
Guía de selección
- Verifique que el ancho de la celda sea de al menos 800 mm para acomodar el ancho del TC de 195 mm y garantizar una disposición adecuada de las barras conductoras.
- Seleccione la relación de corriente primaria en función de la carga del alimentador, los ajustes del relé de protección y los requisitos de medición.
- Elija la clase de exactitud 0,2S o 0,2 para aplicaciones de medición de alta precisión; utilice 0,5 para mediciones generales.
- Especifique clases de protección como PR, PX, PXR, TPX, TPY, TPZ o clase C IEEE únicamente cuando lo exija un estudio detallado de protección mediante relés.
- Para instalaciones por encima de 1000 m de altitud, aplique correcciones de aislamiento y rendimiento según las normas IEC 61869 e IEEE C57, hasta aproximadamente 5000 m.
- Confirme las holguras mecánicas, incluyendo la separación entre fases, el patrón de agujeros de las barras, el acceso a la tapa de terminales y la ruta del cableado secundario antes de finalizar el diseño.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de 24 kV en exteriores?
No, este modelo es exclusivamente para aplicaciones en interiores. Está diseñado con resina epoxi para celdas de media tensión. Consulte al fabricante para opciones de exterior.
Q2: ¿Qué clase de exactitud se requiere para medición de facturación?
Seleccione la clase 0,2S para mediciones de facturación. Garantiza alta precisión según la norma IEC 61869-2. Confirme la combinación exacta de clases con el equipo técnico.
Q3: ¿Cuáles son las opciones de corriente primaria disponibles para este modelo?
El modelo LZZBJ9 admite corrientes primarias desde 5 A hasta 600 A. La configuración específica depende de los devanados de cobre puro. Solicite la ficha técnica para su proyecto.
Q4: ¿Cómo se selecciona la corriente secundaria nominal entre 5 A y 1 A?
La elección depende de la distancia al equipo de medición. Use 1 A para reducir pérdidas en cables largos y 5 A para distancias cortas. Verifique la carga conectada antes de ordenar.
Q5: ¿Se incluyen certificados de pruebas de fábrica con el envío?
Los detalles de los informes de pruebas están sujetos a confirmación. El equipo cumple con las normas GB 20840.2 e IEC 61869-2. Contacte a ventas para solicitar documentación específica.
Q6: ¿Por qué es adecuado este transformador para celdas de media tensión?
Su diseño en resina epoxi tipo seco lo hace ideal para interiores. Cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012. Consulte al fabricante para requisitos especiales.
