Обзор
Трансформатор тока LZZBJ9-24/195W/4S — это средневольтный сухой трансформатор тока, рассчитанный на работу в сетях напряжением 24 кВ. Он выполнен с высококачественной эпоксидной изоляцией и имеет компактную ширину корпуса 195 мм, что делает его идеальным решением для установки в распределительных устройствах внутренней установки, где критически важны экономия пространства и надежность электрической изоляции.
Предназначен как для учета электроэнергии, так и для релейной защиты. Трансформатор поддерживает классы точности 0,5; 0,2 и 0,2S, а также опционально специальные классы защиты: PR, PX, PXR, TPX, TPY, TPZ или классы по IEEE C. Соответствует стандартам IEC 61869 и ANSI/IEEE C57.13, что обеспечивает его применение в международных проектах в сфере энергетики, промышленности и на стороне сети, где требуются точные измерения тока и надежная координация релейной защиты.
Ключевые номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения | 24 кВ |
| Изоляционная среда | Эпоксидная смола (сухой тип) |
| Диапазон первичного тока | 5–600 А (стандарт); возможны нестандартные коэффициенты трансформации |
| Вторичный ток | 5 А (стандарт) |
| Классы точности для учета | 0,5 / 0,2 / 0,2S |
| Классы защиты | PR, PX, PXR, TPX, TPY, TPZ, IEEE C100–C800 (по проекту) |
| Условия установки | Внутренняя установка |
| Материал обмоток | Медь сплошная |
| Соответствие стандартам | IEC 61869, IEEE C57.13 |
| Применение | Учет, измерение, релейная защита |
| Совместимость с шкафами | КРУ среднего напряжения шириной от 800 мм |
| Высота над уровнем моря | До 5000 м (со стандартными поправками) |
Конструкция

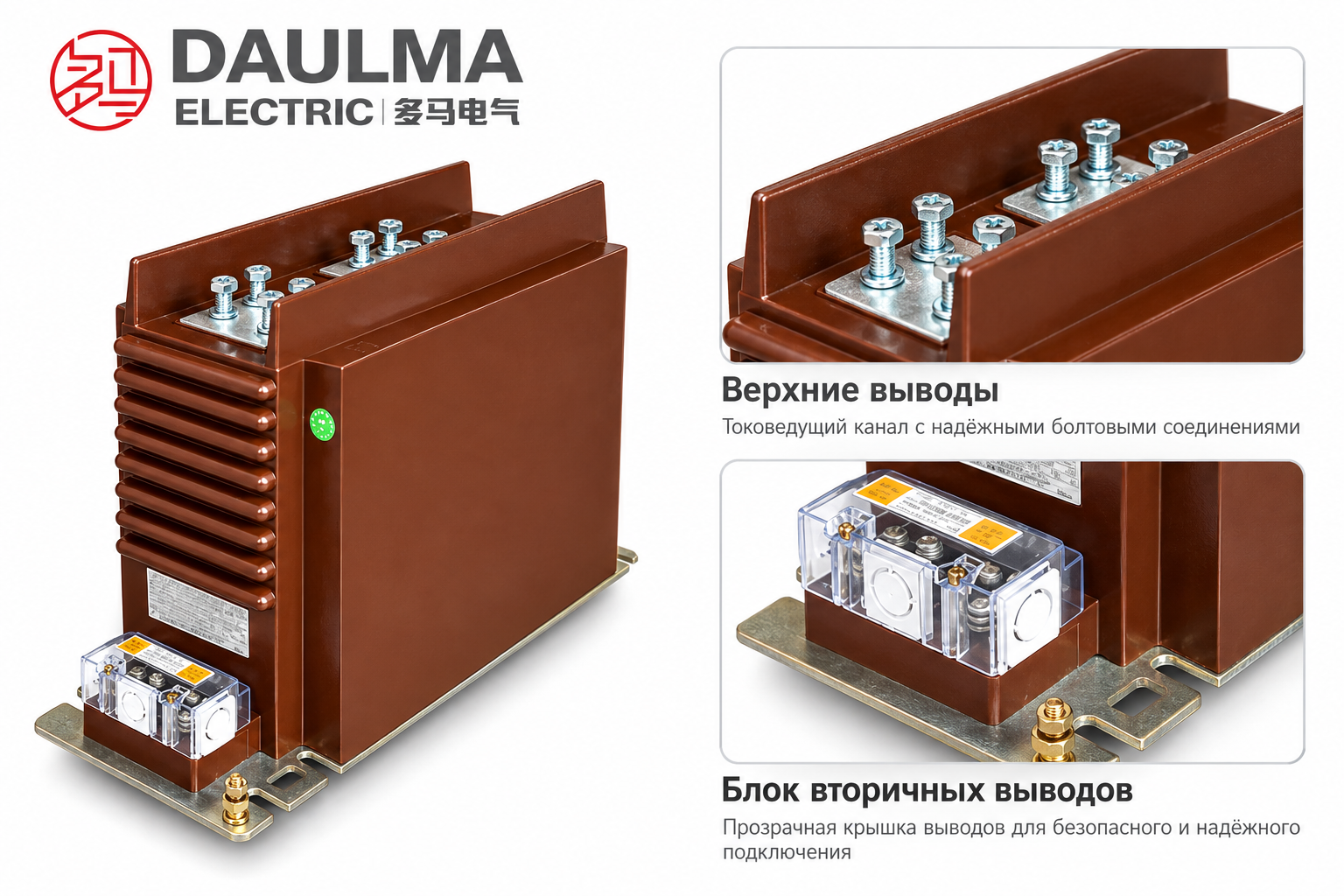

Трансформатор тока LZZBJ9-24/195W/4S выполнен в прочном литом корпусе из эпоксидной смолы, в котором прецизионные магнитопроводы и вторичные обмотки из сплошной меди полностью залиты высококачественной эпоксидной смолой. Эта сухая, безмасляная конструкция обеспечивает отличную механическую прочность, низкий уровень частичных разрядов и долговременную стабильность при термических и электрических нагрузках. Компактная ширина корпуса 195 мм специально разработана для интеграции в шкафы КРУ среднего напряжения шириной от 800 мм, обеспечивая достаточные зазоры для подключения первичных шин, межфазного расстояния и доступа к вторичным выводам. Все внутренние компоненты залиты в вакууме для устранения пустот и повышения диэлектрических характеристик, что гарантирует надежную работу в сложных условиях внутренних распределительных устройств до 24 кВ.
Технические параметры
Условия эксплуатации
- Стандарты: GB 20840.2-2014, IEC 61869-2:2012 и специальные требования
- Номинальный уровень изоляции: 24/65/125 кВ
- Номинальная частота: 50/60 Гц
- Номинальный вторичный ток: 5 А или 1 А
- Температура окружающей среды: от -5°C до +40°C
Технические параметры
Трансформатор тока LZZBJ9-24/195W/4S — сухой литой трансформатор тока с эпоксидной изоляцией, предназначенный для сетей 24 кВ и применения в КРУ внутренней установки. Имеет обмотки из сплошной меди, поддерживает первичные токи от 5 до 600 А с вариантами вторичного тока 5 А или 1 А и соответствует классам точности до 0,2S для учета и PR/PX/TPX и др. для защиты.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (В·А) | Номинальный кратковременный тепловой ток (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 / 0,5S | 0,5 | 5P | ||||
| 20–40 | 0,2S/0,5 0,2/0,5 0,2/5P10 0,5/5P10 0,2/5P10 0,5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 0,2S/0,5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
| 1200–2500 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 |
20 | 20 | 20 | 30 | 100 | 250 |
Примечание:
Если требования заказчика выходят за рамки указанных параметров, они подлежат согласованию между изготовителем и покупателем.

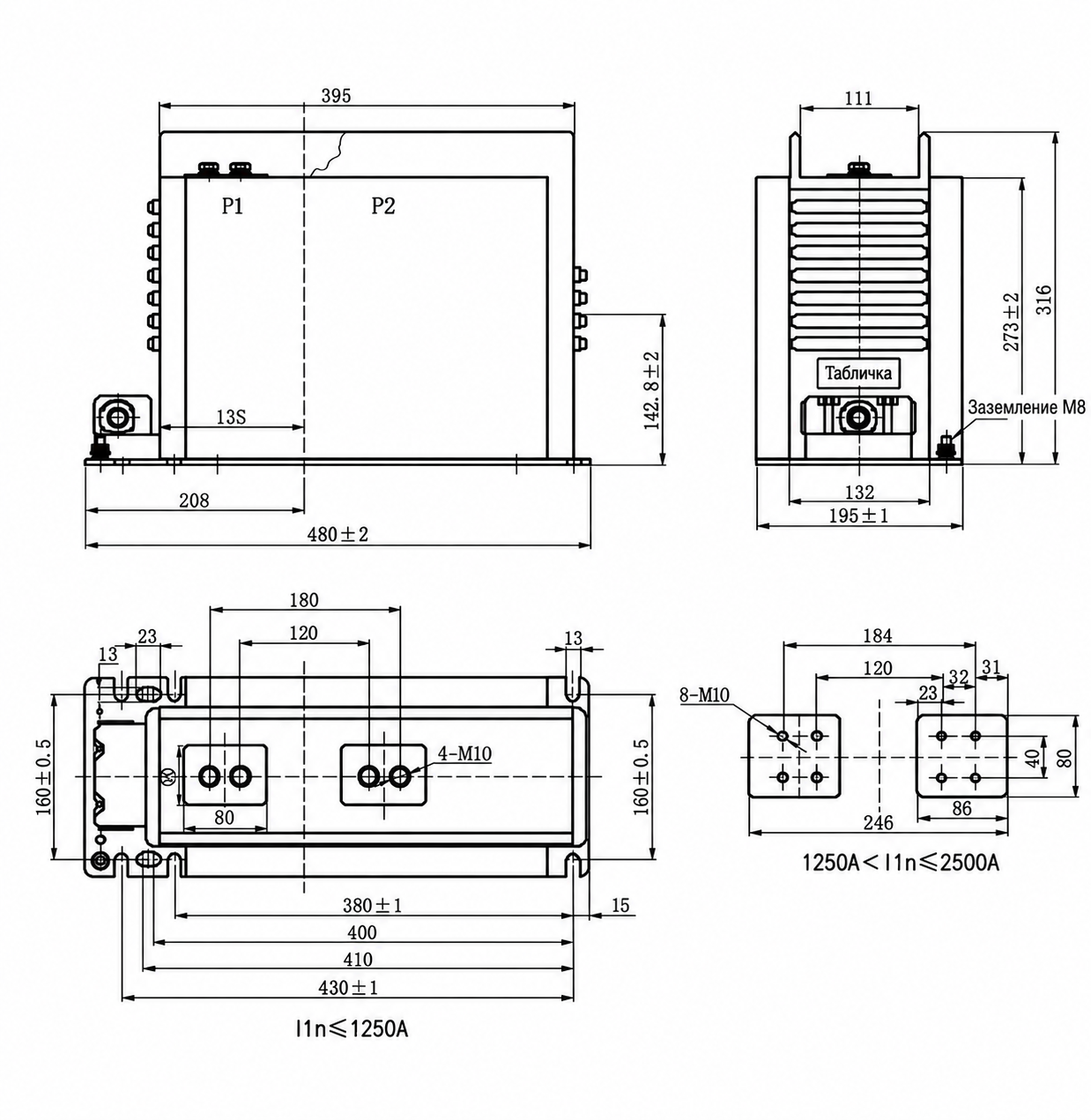

Установка и подключение
Подбор и частые вопросы
Руководство по выбору
- Убедитесь, что ширина шкафа КРУ составляет не менее 800 мм, чтобы вместить ТТ шириной 195 мм и обеспечить корректную трассировку шин.
- Выберите коэффициент трансформации первичного тока исходя из нагрузки фидера, настроек релейной защиты и требований к учету.
- Для высокоточных систем учета выбирайте класс точности 0,2S или 0,2; для общих измерений подойдет класс 0,5.
- Указывайте классы защиты PR, PX, PXR, TPX, TPY, TPZ или классы по IEEE C только при наличии соответствующего расчета релейной защиты.
- Для установок выше 1000 м над уровнем моря применяйте поправки на изоляцию и характеристики в соответствии со стандартами IEC 61869 и IEEE C57, до высоты примерно 5000 м.
- Перед окончательным проектированием проверьте механические зазоры: межфазное расстояние, расположение отверстий под шины, доступ к крышке выводов и трассу вторичных цепей.
Часто задаваемые вопросы
В1: Почему трансформатор тока LZZBJ9-24/195W/4S подходит для КРУ среднего напряжения?
Его ширина 195 мм оптимизирована для шкафов КРУ шириной от 800 мм, обеспечивая достаточное пространство для зазоров шин и прокладки вторичных цепей при сохранении компактности.
В2: Каким международным стандартам соответствует этот трансформатор тока с эпоксидной изоляцией?
Изделие соответствует стандартам IEC 61869, ANSI/IEEE C57.13 и NEMA. По запросу при заказе могут быть предоставлены сертификаты KEMA, CESI, CE, TÜV, UL или ASTA.
В3: Какие классы точности доступны для функций учета и защиты?
Доступны классы точности 0,5 для общих измерений и 0,2 или 0,2S для высокоточного учета. Для защиты предлагаются специализированные классы PR, PX, PXR, TPX, TPY, TPZ или IEEE C100–C800 в зависимости от инженерных требований проекта.
В4: Подходит ли этот трансформатор тока для установки на больших высотах?
Да, он может быть адаптирован для объектов на высоте до 5000 м с корректировкой изоляции и характеристик в соответствии с рекомендациями IEC 61869 и IEEE C57.
В5: Какие ключевые размеры и зазоры следует проверить перед изготовлением шкафа?
Перед производством уточните ширину шкафа, ширину ТТ, межфазное расстояние, совпадение отверстий под шины, расположение первичных выводов, трассу вторичных цепей, точку заземления и доступ к крышке выводов.
В6: Почему в этом ТТ используются обмотки из сплошной меди?
Сплошная медная обмотка обеспечивает отличную электропроводность и стабильные тепловые характеристики, что гарантирует надежный и точный выходной сигнал как для цепей учета, так и для релейной защиты в течение всего срока службы.
В7: Какие технические данные необходимо указать при оформлении заказа?
Укажите модель, класс напряжения сети, коэффициент трансформации, вторичный ток (обычно 1 А или 5 А), класс точности, класс защиты (при необходимости), ширину шкафа, чертеж установки, высоту над уровнем моря, применимые стандарты и требуемые протоколы испытаний или сертификаты.
Часто задаваемые вопросы
Q1: Где применяется трансформатор тока Daulma LZZBJ9-24?
Трансформатор применяется в КРУ 24 кВ внутренней установки. Сухая эпоксидная изоляция работает при температуре от -5°C до +40°C. Уточняйте габариты под ваш проект.
Q2: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета рекомендуется класс 0.2S. Он обеспечивает погрешность ±0.2% в диапазоне 5-120% тока согласно IEC 61869-2. Доступна заводская калибровка.
Q3: Как влияет температура на эксплуатацию трансформатора?
Базовый диапазон температур окружающей среды составляет от -5°C до +40°C. Эксплуатация за этими пределами требует специальной модификации. Свяжитесь с нами для расчета.
Q4: Можно ли заказать первичный ток выше 600 А?
Стандартный ряд первичных токов составляет от 5 до 600 А. Производство нестандартных значений требует согласования с заводом. Запросите опросный лист.
Q5: Что подтверждает соответствие трансформаторов международным нормам?
Изделия соответствуют стандартам GB 20840.2-2014 и IEC 61869-2:2012. Номинальный уровень изоляции 24/65/125 кВ проходит строгие заводские тесты. Запросите копии сертификатов.
Q6: Какие классы точности доступны для релейной защиты?
Для цепей защиты доступны классы PR, PX и TPX. Вторичный ток конфигурируется на 5 А или 1 А. Укажите требования в заявке.
