نظرة عامة
محولا التيار LZZBJ9-35/250-I وLZZB8-35Q هما من النوع الداعم الداخلي، ويتميزان بهيكل عزل مصبوب بالراتنج الإيبوكسي مغلق بالكامل، ومصممان لأنظمة التيار المتردد ذات الجهد المتوسط 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت، وتعمل بتردد 50 هرتز أو 60 هرتز.
توفر هذه المحولات وظائف دقيقة لقياس التيار، وعدادات الطاقة، وحماية المرحلات في معدات التوزيع المعزولة بالهواء، وخزائن التوزيع، ولوحات قياس الطاقة. وهي متوافقة مع المعايير الدولية لتطبيقات الجهد المتوسط الداخلية، وتتميز بعرض قياسي لجسم الراتنج المصبوب يبلغ 250 مم لضمان التكامل الموحّد مع الخزانات وتنسيق العزل.
لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 35kV / 36kV / 40.5kV |
| مستوى العزل المقنن | 40.5/95/185kV |
| التردد المقنن | 50Hz أو 60Hz |
| تيار الثانوي المقنن | 5A أو 1A |
| نطاق التيار الأولي | قابل للتخصيص حسب المشروع |
| درجة الدقة (للقياس) | 0.2، 0.5، 1.0 (حسب التحديد) |
| درجة الدقة (للحماية) | 5P، 10P (حسب التحديد) |
| القدرة الخارجة المقننة (الحمل) | وفقاً لمعايير IEC/ANSI |
| تيار حراري قصير المدى | وفقاً لمتطلبات النظام |
| تيار تحمل ديناميكي | وفقاً لمتطلبات النظام |
| ظروف التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
البناء

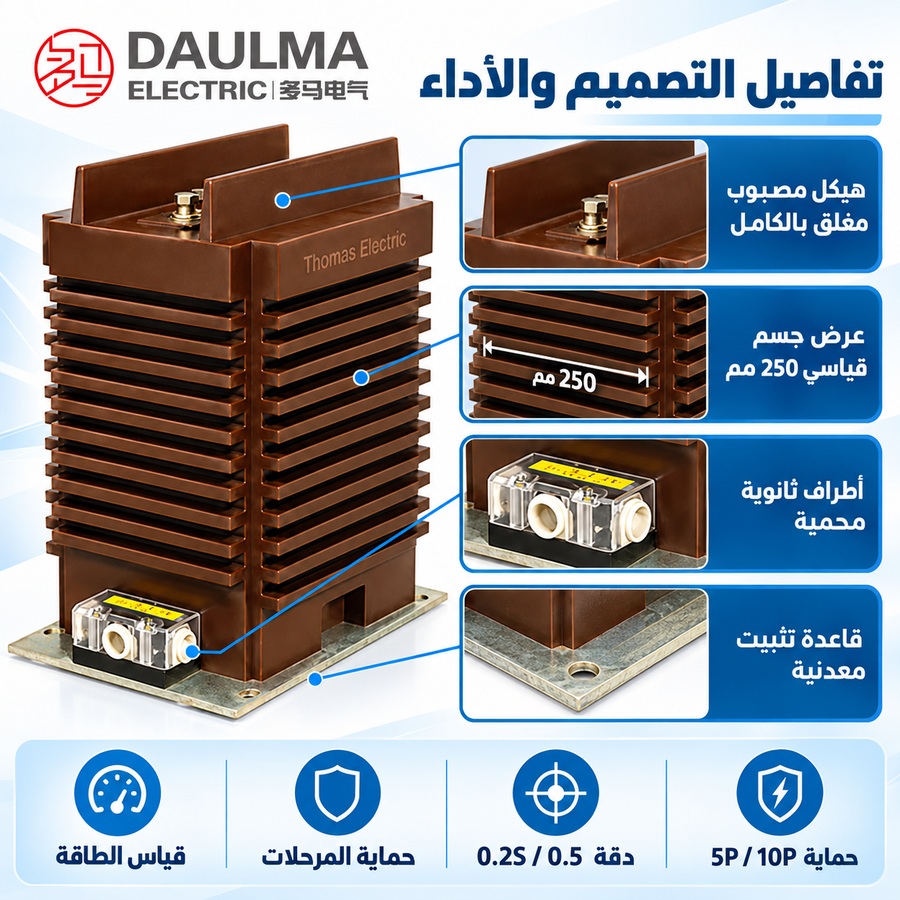

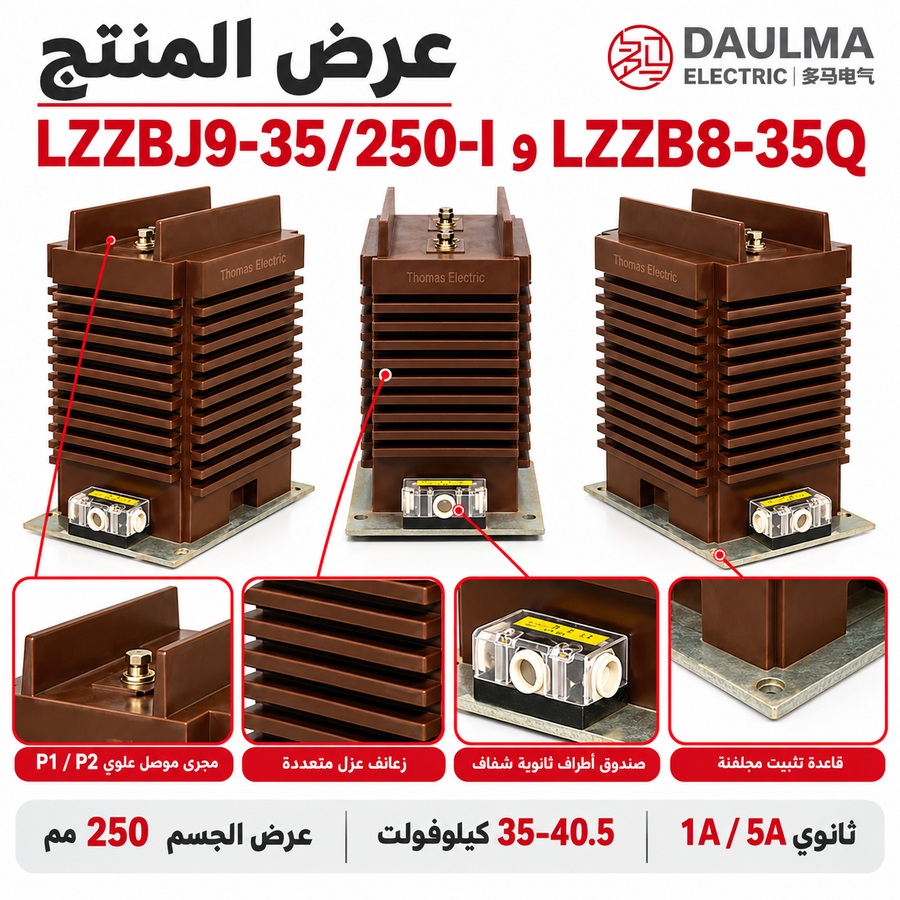

يتميز محولا التيار LZZBJ9-35/250-I وLZZB8-35Q ببناء عمودي مغلق بالكامل، حيث تكون اللفات الأولية والثانوية والنواة المغناطيسية مُدمَجة بالكامل داخل جسم عازل من راتنج الإيبوكسي المصبوب. ويضمن هذا الهيكل الأحادي قوة عزل كهربائي عالية، ومقاومة ممتازة للرطوبة، واستقراراً ميكانيكياً طويل الأمد في ظروف التشغيل الداخلية. ويوفر جسم الراتنج بعرض 250 مم مرجعاً محدداً لتخطيط معدات التوزيع وتنسيق المسافات الكهربائية الآمنة. يتم تمييز الأطراف الأولية بـ P1 وP2، بينما تُرتَّب الأطراف الثانوية (مثل 1S1، 1S2، 2S1، 2S2) وفقاً لهيكل اللفات المحدد، وتظهر على لوحة تعريف المنتج والمخطط السلكي المعتمد.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة الجو: من -5°م إلى +40°م كمرجع؛ قد تستخدم النسخة الخاصة بالارتفاعات العالية نطاق -15°م إلى +40°م باتفاق المشروع
- الارتفاع: خدمة داخلية قياسية؛ يمكن تأكيد التطبيقات ذات الارتفاعات العالية باتفاق فني
- الرطوبة: بيئة داخلية دون تكاثف شديد؛ يجب أن تتبع حدود الرطوبة متطلبات المشروع
- التركيب: تركيب داخلي لأنظمة ومعدات توزيع 35kV / 36kV / 40.5kV
- نوعية الهواء: يجب ألا يكون الهواء المحيط ملوثاً بشكل كبير بالغبار، الدخان، الغازات المسببة للتآكل، الأبخرة أو الأملاح
المعايير الفنية
محولا التيار LZZBJ9-35/250 وLZZB8-35Q هما من النوع الداعم الداخلي المصبوب بالإيبوكسي، ومصنّفان لأنظمة 35kV–40.5kV، مع نطاق درجة حرارة جو قياسي من -5°م إلى +40°م، ومناسبان للارتفاعات الداخلية القياسية (تتوفر نسخ للارتفاعات العالية باتفاق). وهما متوافقان مع معايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعمان نطاقات التيار الأولي من 30A إلى 2500A.
| التيار الأولي المقنن (A) |
تركيبة درجات الدقة |
القدرة الخارجة المقننة (VA) |
التيار الحراري قصير المدى (kA/1S) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 10 | 0.2,0.5,0.2S | 10,15 | 6 | 15 |
| 0.5/10P10 | 10/15,15/15 | 6 | 15 | |
| 20 | 0.2 | 10,15,20 | 10 | 25 |
| 0.5 | 10,15,20 | 10 | 25 | |
| 0.2S | 10,15,20 | 10 | 25 | |
| 0.2/10P10 | 15/15 | 10 | 25 | |
| 25 | 0.2 | 10,15 | 10 | 25 |
| 0.5 | 10,15 | 10 | 25 | |
| 0.2S | 10,15 | 10 | 25 | |
| 0.2/0.5 | 10,15 | 10 | 25 | |
| 0.2/0.5 | 10/15,15/15 | 10 | 25 | |
| 30 | 0.2 | 10,15,20 | 10 | 25 |
| 0.5 | 10,15,20 | 10 | 25 | |
| 0.2S | 10,15,20 | 10 | 25 | |
| 0.2/0.2 | 10/10,10/15 | 10 | 25 | |
| 0.2S/0.5 | 10/10,10/15 | 10 | 25 | |
| 0.2/10P10 | 10/10,10/15,15/15 | 10 | 25 | |
| 0.5/10P10 | 10/10,10/15,15/15 | 10 | 25 | |
| 0.5/10P15 | 10/10,15/15 | 10 | 25 | |
| 40 | 0.2 | 10,15,20,30 | 10 | 25 |
| 0.5 | 10,15,20,30 | 20 | 50 | |
| 0.2S | 10,15,20,30 | 10 | 25 | |
| 0.2/0.2 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2S/0.5 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/10P10,0.5/10P10 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.5/10P15,0.5/10P20 | 10/10,15/15 | 10 | 25 | |
| 50,60 | 0.2 | 10,15,20,30 | 20 | 50 |
| 0.5 | 10,15,20,30 | 25 | 63 | |
| 0.2S | 10,15,20,30 | 20 | 50 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/0.5,0.2S/0.5 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/10P10,0.5/10P10 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 10 | 25 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 10 | 25 | |
| 75 | 0.2 | 10,15,20,30 | 31.5 | 80 |
| 0.5 | 10,15,20,30 | 31.5 | 80 | |
| 0.2S | 10,15,20,30 | 31.5 | 80 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 31.5 | 80 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 31.5 | 80 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 31.5 | 80 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 25 | 63 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 15 | 38 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 15 | 38 | |
| 100 | 0.2 | 10,15,20,30 | 40 | 100 |
| 0.5 | 10,15,20,30 | 40 | 100 | |
| 0.2S | 10,15,20,30 | 40 | 100 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 40 | 100 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 40 | 100 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 40 | 100 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 20 | 50 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 20 | 50 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/20 | 20 | 50 | |
| 125 | 0.2,0.2S,0.5 | 10,15 | 40 | 100 |
| 0.2/10P10,0.5/10P10 | 15/15 | 40 | 100 | |
| 0.2/10P20,0.5/10P20 | 15/15 | 20 | 50 | |
| 150 | 0.2 | 10,15,20,30 | 50 | 125 |
| 0.5 | 10,15,20,30 | 50 | 125 | |
| 0.2S | 10,15,20,30 | 50 | 125 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 50 | 125 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 50 | 125 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 25 | 63 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 25 | 63 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/20 | 25 | 63 | |
| 200,250 | 0.2 | 10,15,20,30 | 50 | 125 |
| 0.5 | 10,15,20,30 | 50 | 125 | |
| 0.2S | 10,15,20,30 | 50 | 125 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 50 | 125 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 50 | 125 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 31.5 | 80 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 31.5 | 80 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 31.5 | 80 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/20 | 31.5 | 80 | |
| 300,400 | 0.2 | 10,15,20,30 | 63 | 160 |
| 0.5 | 10,15,20,30 | 63 | 160 | |
| 0.2S | 10,15,20,30 | 63 | 160 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 63 | 160 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 63 | 160 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,20/20 | 63 | 160 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,20/20 | 40 | 100 | |
| 0.2/10P20,0.5/10P20 | 10/10,15/15,20/20 | 40 | 100 | |
| 0.2/0.5/10P10 | 15/15/15,30/30/30 | 40 | 100 | |
| 0.5/10P10/10P20 | 15/15/15,15/15/30 | 40 | 100 | |
| 500,600,630 | 0.2 | 10,15,20,30 | 63 | 160 |
| 0.5 | 10,15,20,30 | 63 | 160 | |
| 0.2S | 10,15,20,30 | 63 | 160 | |
| 0.2/0.2,0.2S/0.2 | 10/10,15/15,20/20 | 63 | 160 | |
| 0.2/0.5,0.2S/0.5 | 10/15,15/15,20/20 | 63 | 160 | |
| 0.2/10P10,0.5/10P10 | 10/15,15/15,15/20,30/30 | 63 | 160 | |
| 0.2/10P15,0.5/10P15 | 10/10,15/15,30/30 | 63 | 160 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر النسخة الهيكلية I من المخطط المعتمد. لا تفترض إمكانية الاستبدال مع 250-II؛ قارن بين الأطراف الأولية، قاعدة التركيب، مقطع الجسم ومجموعات الأطراف الثانوية.
- اختر نسبة التيار من 30A إلى 2500A والتيار الثانوي 1A أو 5A. طابق الحمل الطبيعي، مدى الأجهزة وحمل الكابل، مع إيلاء اهتمام خاص لارتفاع درجة الحرارة فوق 1600A.
- عرّف لفات القياس و5P20 بشكل منفصل. تشمل الخيارات: لفتين للقياس، قياس/حماية، لفتين للحماية، ومجموعات ثلاث لفات مختارة ضمن نطاق 1000A–1600A.
- احصل على جدول VA واضح دون غموض. تسرد الصفحة قيم 15VA و25VA و50VA حسب المجموعة دون ربطها بشكل ثابت بكل لفة فعلية.
- تأكد من بيانات الموقع الخاص وأعطال الدائرة. تُتفق على التطبيقات ذات الارتفاعات العالية، ولا توجد تصنيفات أعطال محددة للفئة 2000A–2500A؛ لذا تحقق من تصحيح العزل، التفريغ الجزئي، مدة القيمة الفعالة (RMS)، التيار الذروي واختبارات IEC.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات التيار 35 كيلوفولت هذه في الهواء الطلق؟
لا، هذه المحولات مصممة للتركيب الداخلي فقط. يجب أن تكون بيئة التشغيل خالية من التكاثف الشديد والملوثات. يرجى اختيار نماذج خارجية للمشاريع الخارجية.
Q2: أي فئة دقة مناسبة لعدادات القياس والحماية في هذه المحولات؟
تتوفر تركيبات دقة متعددة مثل 0.2S للقياس و10P10 للحماية. تدعم المحولات تيارات أولية من 30A إلى 2500A. حدد متطلبات الدقة عند الطلب.
Q3: ما المعايير الدولية التي تتوافق معها محولات التيار هذه؟
تتوافق المحولات مع معايير IEC 61869 وGB/T 20840. هي مصبوبة بالإيبوكسي ومصنفة لأنظمة 35kV–40.5kV. تواصل معنا للحصول على شهادات المطابقة الخاصة بمشروعك.
Q4: كيف تؤثر اللفات الثانوية على إضافة جهاز عرض الجهد المشحون؟
يجب ألا يتجاوز عدد اللفات الثانوية 3 لفات عند إضافة جهاز عرض الجهد المشحون. هذا الشرط يضمن الأداء الآمن والمستقر. أكد المواصفات الفنية مع مهندسينا قبل التصنيع.
Q5: هل أنتم مصنع مباشر لمحولات التيار الداخلية بالإيبوكسي بجهد 35 كيلوفولت؟
نعم، نحن نوفر محولات LZZBJ9-35 وLZZB8-35Q المصبوبة بالإيبوكسي مباشرة من المصنع. تدعم التيارات الأولية حتى 2500 أمبير. اطلب عرض سعر مخصص لمعدات التوزيع الخاصة بك.
Q6: متى نحتاج إلى نسخة الارتفاعات العالية من محولات التيار 35 كيلوفولت؟
تُطلب النسخة العالية عند تركيب المحولات في مناطق تتجاوز الارتفاعات القياسية أو بدرجات حرارة تصل إلى -15°م. النسخة القياسية مخصصة للتركيب الداخلي حتى +40°م. حدد ظروف الموقع عند الطلب.
