250-I vnitřní proudový transformátor pro konfigurovatelné měření a ochranu 5P20 při napětí 35–40,5 kV

  • Referenční rozsah 30 A–2500 A pokrývá úlohy pomocných obvodů, vývodů a rozváděčů s vysokým proudem
  • Měřicí třídy 0,2S, 0,2 a 0,5 podporují přesné i běžné měřicí obvody
  • Konfigurace měření + 5P20 a dvojité 5P20 splňují požadavky různých ochranných architektur
  • Výstupní zatížení 15 VA, 25 VA a 50 VA vyhovují sekundárním zátěžím specifickým pro převodový poměr a jádro
  • Standardizované litinové těleso o rozměru 250 mm usnadňuje předběžnou koordinaci rozváděče a bezpečných vzdáleností
Odeslat poptávku

Přehled

Proudové transformátory LZZBJ9-35/250-I a LZZB8-35Q jsou vnitřními podpěrnými proudovými transformátory s plně uzavřenou izolací z epoxidové pryskyřice, určenými pro střídavé středněnapěťové soustavy 35 kV / 36 kV / 40,5 kV o kmitočtu 50 Hz nebo 60 Hz.

Tyto transformátory zajišťují přesné měření proudu, energetickou evidenci a funkce ochranné reléové techniky v rozváděčích s vzduchovou izolací, distribučních skříních a panelech pro měření elektrické energie. Splňují mezinárodní normy pro vnitřní středněnapěťové aplikace a mají standardizovanou šířku tělesa z pryskyřice 250 mm pro jednotnou integraci do rozváděčů a koordinaci izolačních vzdáleností.

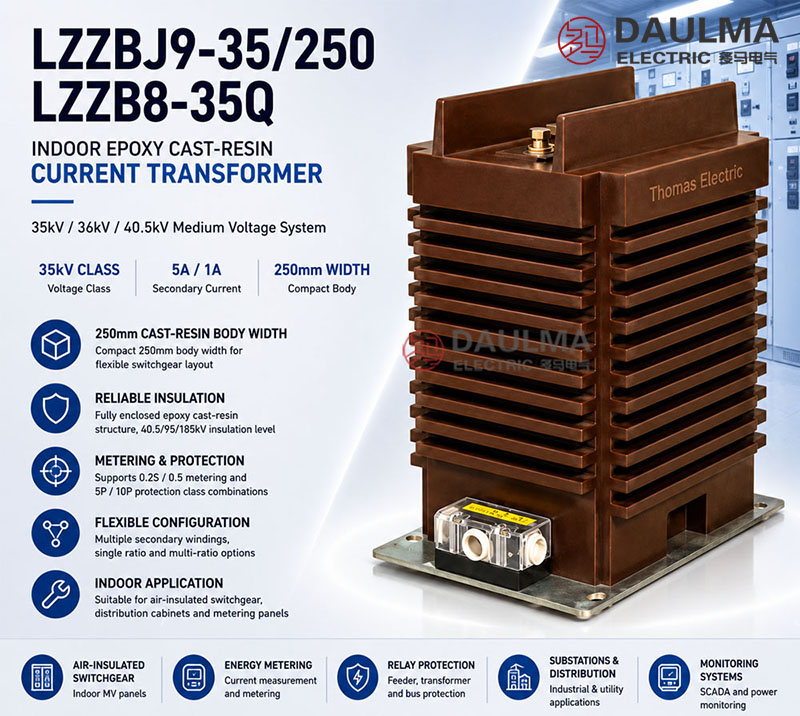

Zobrazení produktu

Přehled hlavních jmenovitých hodnot

Parametr Jmenovitá hodnota
Třída napětí soustavy 35 kV / 36 kV / 40,5 kV
Jmenovitá izolační úroveň 40,5/95/185 kV
Jmenovitý kmitočet 50 Hz nebo 60 Hz
Jmenovitý sekundární proud 5 A nebo 1 A
Rozsah primárního proudu Přizpůsobitelný dle projektu
Třída přesnosti (měřicí) 0,2; 0,5; 1,0 (dle specifikace)
Třída přesnosti (ochranná) 5P, 10P (dle specifikace)
Jmenovitý výkon (zatížení) Dle norem IEC/ANSI
Krátkodobý tepelný proud Dle požadavků soustavy
Dynamicky odolný proud Dle požadavků soustavy
Podmínky instalace Vnitřní prostředí
Izolační materiál Epoxidová pryskyřice

Konstrukce

Proudové transformátory LZZBJ9-35/250-I a LZZB8-35Q mají plně uzavřenou sloupkovou konstrukci, přičemž primární i sekundární vinutí spolu s magnetickým jádrem jsou zcela zapouzdřeny v tělese z epoxidové pryskyřice. Tato monolitická konstrukce zajišťuje vysokou dielektrickou pevnost, vynikající odolnost proti vlhkosti a dlouhodobou mechanickou stabilitu za provozních podmínek uvnitř budov. Šířka pryskyřičného tělesa 250 mm poskytuje definovaný referenční rozměr pro uspořádání rozváděče a koordinaci elektrických vzdáleností. Primární svorky jsou označeny P1 a P2, zatímco sekundární svorky (např. 1S1, 1S2, 2S1, 2S2) jsou uspořádány podle specifikované konfigurace vinutí a jsou uvedeny na typovém štítku a schváleném zapojovacím diagramu.

Technické parametry

Provozní podmínky

  • Okolní teplota: Referenční rozsah -5 °C až +40 °C; speciální verze pro vysokou nadmořskou výšku může mít rozsah -15 °C až +40 °C dle projektové dohody
  • Nadmořská výška: Standardní vnitřní provoz; aplikace ve větší nadmořské výšce lze potvrdit technickou dohodou
  • Vlhkost: Vnitřní prostředí bez silné kondenzace; limity vlhkosti musí splňovat požadavky projektu
  • Instalace: Vnitřní instalace pro rozváděče a distribuční systémy 35 kV / 36 kV / 40,5 kV
  • Kvalita vzduchu: Okolní vzduch nesmí být významně znečištěn prachem, kouřem, korozivními plyny, párami nebo solí

Technické parametry

Proudové transformátory LZZBJ9-35/250 a LZZB8-35Q jsou vnitřními epoxidovými podpěrnými proudovými transformátory určenými pro soustavy 35 kV–40,5 kV se standardním rozsahem okolní teploty -5 °C až +40 °C a vhodné pro běžné vnitřní nadmořské výšky (verze pro vysokou nadmořskou výšku dostupné dle dohody). Splňují normy IEC 61869-1/-2 a GB/T 20840.1/.2 a podporují rozsah primárního proudu 30 A až 2500 A.

Zařízení pro indikaci přítomnosti napětí lze přidat, pokud počet sekundárních vinutí nepřesahuje 3 jádra.
Jmenovitý
primární
proud (A)		 Kombinace
tříd přesnosti		 Jmenovitý výkon
(VA)		 Krátkodobý
tepelný
proud (kA/1 s)		 Jmenovitý
dynamický
proud (kA)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 16

Výběr a časté otázky

Návod pro výběr

  • Vyberte konstrukční verzi I ze schváleného výkresu obrysu. Nepředpokládejte zaměnitelnost s verzí 250-II; porovnejte primární svorky, montážní základnu, profil tělesa a skupiny sekundárních svorek.
  • Zvolte poměr 30 A–2500 A a sekundární proud 1 A nebo 5 A. Přizpůsobte běžné zatížení, rozsah měřicích přístrojů a zatížení kabeláže, se zvláštním důrazem na oteplování nad 1600 A.
  • Definujte měřicí a ochranné (5P20) jádro odděleně. Možnosti zahrnují dvojité měřicí, měřicí/ochranné, dvojité ochranné a vybrané kombinace tří jader v rozsahu 1000 A–1600 A.
  • Získejte jednoznačný výkonový (VA) rozpis. Stránka uvádí 15 VA, 25 VA a 50 VA podle skupin, aniž by je konzistentně přiřazovala každému fyzickému jádru.
  • Potvrďte údaje pro speciální lokality a poruchové stavy. Provoz ve větší nadmořské výšce je možný dle dohody a poruchové parametry pro 2000 A–2500 A nejsou specifikovány; ověřte korekci izolace, částečný výboj, trvání efektivní hodnoty proudu, špičkový proud a zkoušky dle IEC.

Často kladené otázky

Otázka 1: Čím se liší verze 250-I od 250-II?

Jedná se o samostatné konstrukční verze. Verze I představuje širší konfigurovatelnou platformu 5P20, zatímco verze II nabízí jiný detailní poměr a rozpis pro vysokou nadmořskou výšku; používejte jednotlivé výkresy.

Otázka 2: Je LZZB8-35Q ekvivalentní LZZBJ9-35/250-I?

Jsou uvedeny společně na stránce, avšak přesná mechanická a svorková ekvivalence musí být potvrzena před náhradou.

Otázka 3: Které poměry podporují tři jádra?

Skupina 1000 A–1600 A uvádí kombinace 0,2S/0,5/5P20 a 0,2/0,5/5P20, podle potvrzeného svorkového a výkonového (VA) rozpisu.

Otázka 4: Lze zajistit dvě ochranná jádra?

Ano, kombinace 5P20/5P20 je uvedena u několika proudových skupin. Potvrďte existenci dvou fyzických jader a oddělená zatížení.

Otázka 5: Které jádro má výstup 50 VA?

Zdroj tyto hodnoty neuvádí jednoznačně, i když 50 VA je typické pro ochranné obvody. Vyžadujte rozpis na typovém štítku pro každé jádro namísto předpokladů.

Otázka 6: Je verze pro vysokou nadmořskou výšku standardní?

Na této stránce není zaručena žádná pevná hranice nadmořské výšky. Výkon izolace a teplotní charakteristiky pro vysokou nadmořskou výšku musí být dohodnuty pro danou lokalitu projektu.

Otázka 7: Co chybí pro rozsah 2000 A–2500 A?

Hodnoty tepelného a dynamického proudu jsou stanoveny dle dohody. Získejte údaje o oteplování, poruchovém proudu, přípojkách, rozměrech a zkouškách a nikdy neotevírejte sekundární obvod za napětí.

Často kladené otázky

Q1: Lze tyto proudové transformátory použít v systémech 40,5 kV?

Ano, jsou určeny pro soustavy 35 kV až 40,5 kV. Splňují normy IEC 61869 a GB/T 20840. Pro konkrétní projektovou aplikaci kontaktujte technické oddělení.

Q2: Jaké jsou limity okolní teploty pro standardní vnitřní instalaci?

Standardní rozsah je -5 °C až +40 °C. Prostředí nesmí vykazovat silnou kondenzaci ani korozivní znečištění. Specifikace pro extrémní podmínky vyžadují speciální verzi.

Q3: Lze transformátory přizpůsobit pro instalace ve vysoké nadmořské výšce?

Ano, verze pro vysokou nadmořskou výšku jsou dostupné s teplotním rozsahem -15 °C až +40 °C. Přesné technické parametry podléhají individuální projektové dohodě.

Q4: Kolik sekundárních vinutí potřebuji pro indikaci přítomnosti napětí?

Zařízení pro indikaci lze přidat, pokud počet sekundárních vinutí nepřesahuje 3 jádra. Při větším počtu jader tuto funkci konzultujte s výrobcem.

Q5: Které mezinárodní normy tyto 35 kV proudové transformátory splňují?

Transformátory splňují mezinárodní normy IEC 61869-1/-2 a standardy GB/T 20840.1/.2. Certifikáty a protokoly o zkouškách poskytneme na vyžádání.

Q6: Jaký je rozsah primárního proudu pro tyto epoxidové transformátory?

Standardní rozsah primárního proudu je 30 A až 2500 A. Jde o vnitřní podpěrné provedení pro rozváděče. Pro nestandardní proudy nás kontaktujte.
