Transformadores de corriente LZZBJ9-35/250-I y LZZB8-35Q para 35 kV | daulma.com

Plataforma interior de TC 250-I para medición configurable y protección 5P20 a 35–40.5kV

  • Rango de referencia de 30A–2500A cubre aplicaciones en celdas auxiliares, de alimentación y de alta corriente
  • Opciones de medición 0.2S, 0.2 y 0.5 admiten circuitos de medición de precisión y generales
  • Configuraciones de medición más 5P20 y doble 5P20 atienden diversas arquitecturas de protección
  • Salidas de 15VA, 25VA y 50VA se adaptan a cargas secundarias específicas por relación y núcleo
  • Cuerpo fundido estandarizado de 250mm simplifica la coordinación preliminar de gabinetes y distancias de seguridad

Descripción general

Los transformadores de corriente LZZBJ9-35/250-I y LZZB8-35Q son dispositivos tipo soporte para interiores con estructura aislante totalmente encapsulada en resina epoxi, diseñados para sistemas de corriente alterna de media tensión de 35 kV / 36 kV / 40,5 kV y frecuencia de 50 Hz o 60 Hz.

Estos transformadores proporcionan funciones precisas de medición de corriente, facturación energética y protección mediante relés en celdas aisladas en aire, gabinetes de distribución y paneles de medición eléctrica. Cumplen con normas internacionales para aplicaciones de media tensión en interiores y presentan un ancho estandarizado del cuerpo de resina de 250 mm para una integración coherente en gabinetes y coordinación del aislamiento.

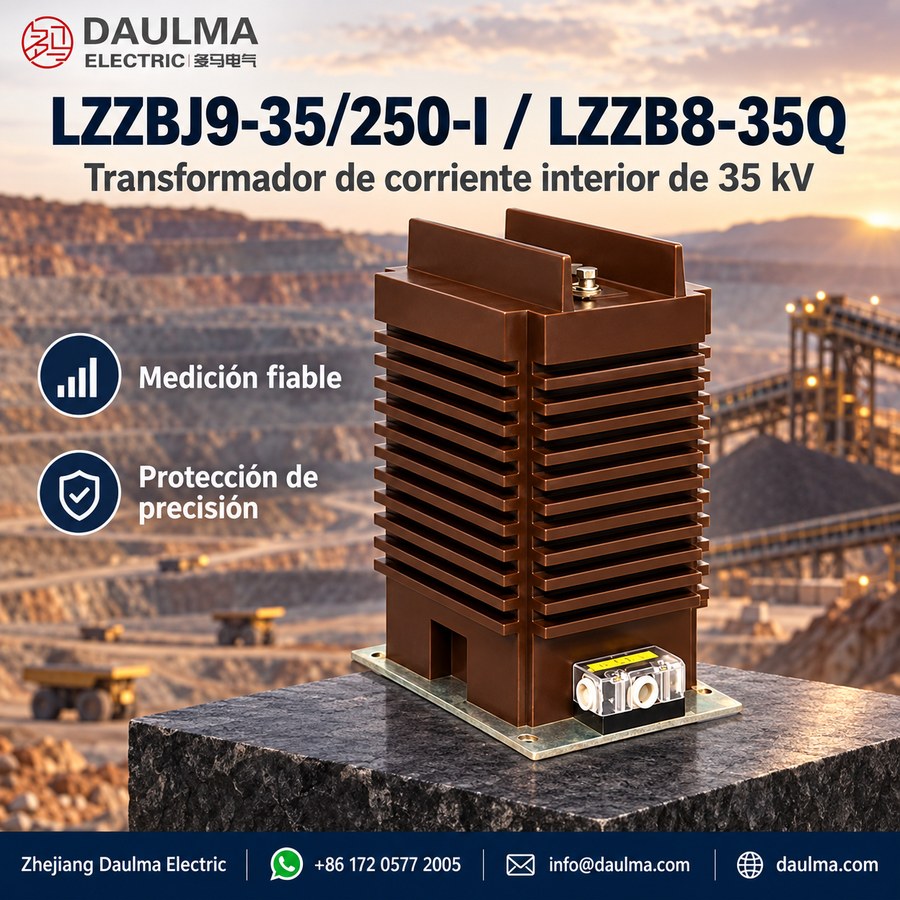

Vista del producto

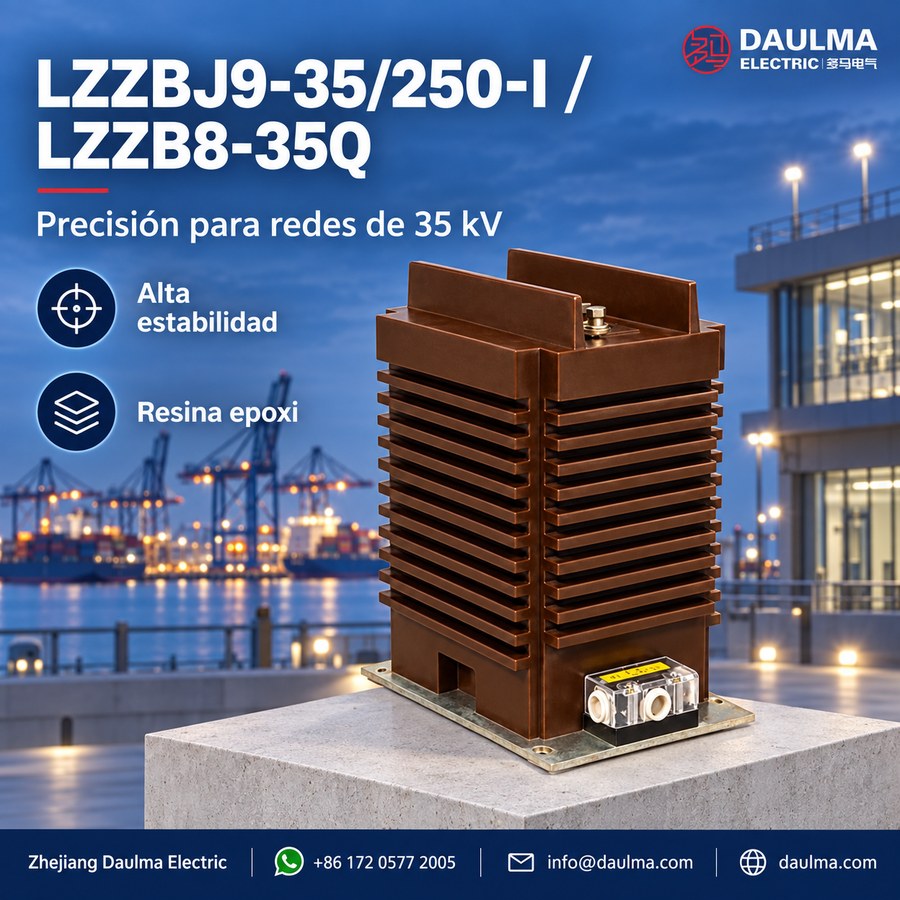

Transformador de corriente LZZBJ9-35/250-I / LZZB8-35Q con puerto industrial

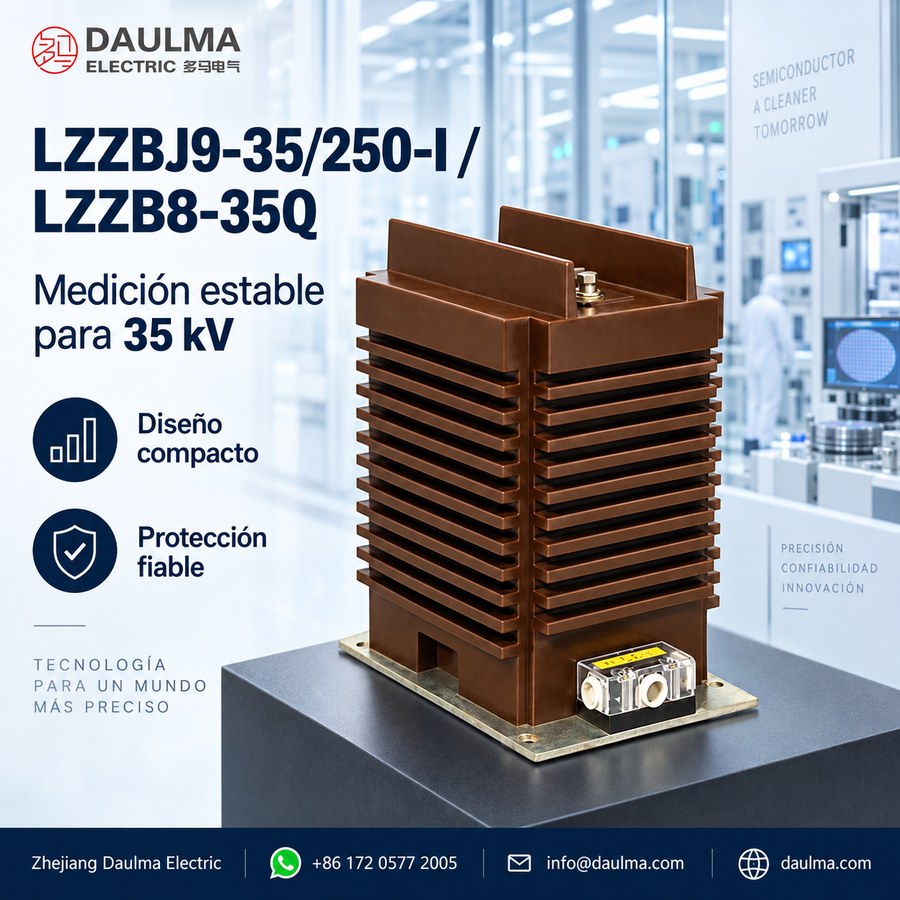

Transformador de corriente LZZBJ9-35/250-I / LZZB8-35Q con fábrica de semiconductores

Resumen de características nominales

Parámetro Valor nominal
Clase de tensión del sistema 35 kV / 36 kV / 40,5 kV
Nivel nominal de aislamiento 40,5/95/185 kV
Frecuencia nominal 50 Hz o 60 Hz
Corriente secundaria nominal 5 A o 1 A
Rango de corriente primaria Personalizable según proyecto
Clase de exactitud (medición) 0,2; 0,5; 1,0 (según especificación)
Clase de exactitud (protección) 5P, 10P (según especificación)
Potencia nominal (carga) Según normas IEC/ANSI
Corriente térmica de corta duración Según requisitos del sistema
Corriente dinámica admisible Según requisitos del sistema
Condición de instalación Interior
Material aislante Resina epoxi fundida

Construcción

Los transformadores de corriente LZZBJ9-35/250-I y LZZB8-35Q presentan una construcción tipo pilar totalmente encapsulada, con devanados primario y secundario y núcleo magnético completamente embebidos en un cuerpo aislante de resina epoxi. Esta estructura monolítica garantiza alta rigidez dieléctrica, excelente resistencia a la humedad y estabilidad mecánica a largo plazo en condiciones de operación interior. El cuerpo de resina de 250 mm de ancho proporciona una referencia definida para el diseño de celdas y la coordinación de distancias eléctricas. Los terminales primarios están identificados como P1 y P2, mientras que los terminales secundarios (por ejemplo, 1S1, 1S2, 2S1, 2S2) se disponen según la configuración de devanado especificada y aparecen en la placa de características del producto y en el diagrama de conexiones aprobado.

Parámetros técnicos

Condiciones de servicio

  • Temperatura ambiente: -5 °C a +40 °C de referencia; la versión especial para gran altitud puede utilizar -15 °C a +40 °C mediante acuerdo del proyecto
  • Altitud: Servicio estándar en interiores; las aplicaciones en gran altitud pueden confirmarse mediante acuerdo técnico
  • Humedad: Ambiente interior sin condensación severa; los límites de humedad seguirán los requisitos del proyecto
  • Instalación: Instalación en interiores para sistemas de distribución y celdas de 35 kV / 36 kV / 40,5 kV
  • Calidad del aire: El aire ambiente no debe estar significativamente contaminado por polvo, humo, gases corrosivos, vapores o sal

Parámetros técnicos

Los transformadores de corriente LZZBJ9-35/250 y LZZB8-35Q son dispositivos tipo soporte para interiores, encapsulados en resina epoxi, clasificados para sistemas de 35 kV a 40,5 kV, con un rango estándar de temperatura ambiente de -5 °C a +40 °C y aptos para altitudes interiores estándar (versiones para gran altitud disponibles mediante acuerdo). Cumplen con las normas IEC 61869-1/-2 y GB/T 20840.1/.2 y admiten rangos de corriente primaria de 30 A a 2500 A.

El dispositivo indicador de tensión puede añadirse siempre que el devanado secundario no supere los 3 núcleos.
Corriente
primaria
nominal (A)
Combinación
de clases
de exactitud
Potencia
nominal
(VA)
Corriente
térmica
de corta
duración (kA/1 s)
Corriente
dinámica
nominal (kA)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 63 160
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 40 100
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 40 100
0,2/0,5/10P10 15/15/15; 30/30/30 40 100
0,5/10P10/10P20 15/15/15; 15/15/30 40 100
500; 600; 630 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/10P10; 0,5/10P10 10/15; 15/15; 15/20; 30/30 63 160
0

Selección y preguntas frecuentes

Guía de selección

  • Seleccione la versión estructural I del plano aprobado. No asuma intercambiabilidad con la versión 250-II; compare terminales primarios, base de montaje, perfil del cuerpo y grupos de terminales secundarios.
  • Elija la relación entre 30 A y 2500 A y corriente secundaria de 1 A o 5 A. Ajuste a la carga normal, rango del instrumento y carga del cable, prestando especial atención al incremento de temperatura por encima de 1600 A.
  • Defina por separado los núcleos de medición y los de protección 5P20. Las opciones incluyen doble medición, medición/protección, doble protección y combinaciones seleccionadas de tres núcleos en rangos de 1000 A a 1600 A.
  • Obtenga un programa VA inequívoco. La página enumera 15 VA, 25 VA y 50 VA por grupo sin asignarlos consistentemente a cada núcleo físico.
  • Confirme los datos del emplazamiento y de falla. Las versiones para gran altitud requieren acuerdo previo, y las capacidades de falla para 2000 A–2500 A no están especificadas; verifique corrección del aislamiento, descarga parcial, duración RMS, corriente de cresta y pruebas IEC.

Preguntas Frecuentes

Q1: ¿Pueden instalarse estos transformadores de 35 kV en exteriores?

No, son exclusivos para instalación en interiores. Están diseñados para celdas de 35 kV, 36 kV o 40,5 kV sin condensación severa. Consulte opciones especiales si requiere uso exterior.

Q2: ¿Qué normas internacionales cumplen estos transformadores de corriente?

Cumplen estrictamente con las normas IEC 61869-1/-2 y GB/T 20840.1/.2. Los certificados específicos y reportes de pruebas se proporcionan según el acuerdo del proyecto. Contáctenos para detalles de certificación.

Q3: ¿Cuál es el rango de corriente primaria disponible?

Admiten un rango estándar de 30 A a 2500 A. La selección exacta de la relación de transformación debe confirmarse con fábrica según su diagrama unifilar.

Q4: ¿Cómo afectan las condiciones de gran altitud a su funcionamiento?

El servicio estándar es para altitudes normales en interiores. Para aplicaciones en gran altitud, se requiere una versión especial y confirmación mediante acuerdo técnico previo.

Q5: ¿Es posible añadir un indicador de tensión al equipo?

Sí, siempre que el devanado secundario no supere los 3 núcleos. Esta personalización debe especificarse claramente en la orden de compra para su validación técnica.

Q6: ¿De qué material están encapsulados estos transformadores tipo soporte?

Están encapsulados en resina epoxi para garantizar el aislamiento en sistemas de 35 kV a 40,5 kV. Solicite la ficha técnica completa para más detalles del fabricante.
