Платформа внутренних трансформаторов тока 250-I для настраиваемого учета и защиты класса 5P20 при напряжении 35–40,5 кВ

  • Диапазон номинальных токов 30–2500 А охватывает вспомогательные цепи, фидеры и высокотоковые распределительные устройства
  • Классы точности 0,2S, 0,2 и 0,5 для измерений обеспечивают поддержку прецизионных и общих измерительных цепей
  • Конфигурации «измерение + 5P20» и «двойной 5P20» соответствуют различным архитектурам защит
  • Выходная мощность 15 В·А, 25 В·А и 50 В·А учитывает вторичные нагрузки, зависящие от коэффициента трансформации и характеристик сердечника
  • Стандартизированный литой корпус длиной 250 мм упрощает предварительную согласованность с шкафами и габаритными размерами
Отправить запрос

Обзор

Трансформаторы тока LZZBJ9-35/250-I и LZZB8-35Q — это опорные устройства для внутренней установки с полностью герметичной изоляцией из эпоксидной литой смолы, предназначенные для средневольтных сетей переменного тока напряжением 35 кВ / 36 кВ / 40,5 кВ и частотой 50 Гц или 60 Гц.

Данные трансформаторы обеспечивают точное измерение тока, учёт электроэнергии и функции релейной защиты в распределительных устройствах с воздушной изоляцией, распределительных шкафах и панелях учёта электроэнергии. Они соответствуют международным стандартам для внутренних средневольтных применений и имеют стандартизированную ширину корпуса из литой смолы 250 мм для обеспечения согласованной интеграции в шкафы и координации изоляционных промежутков.

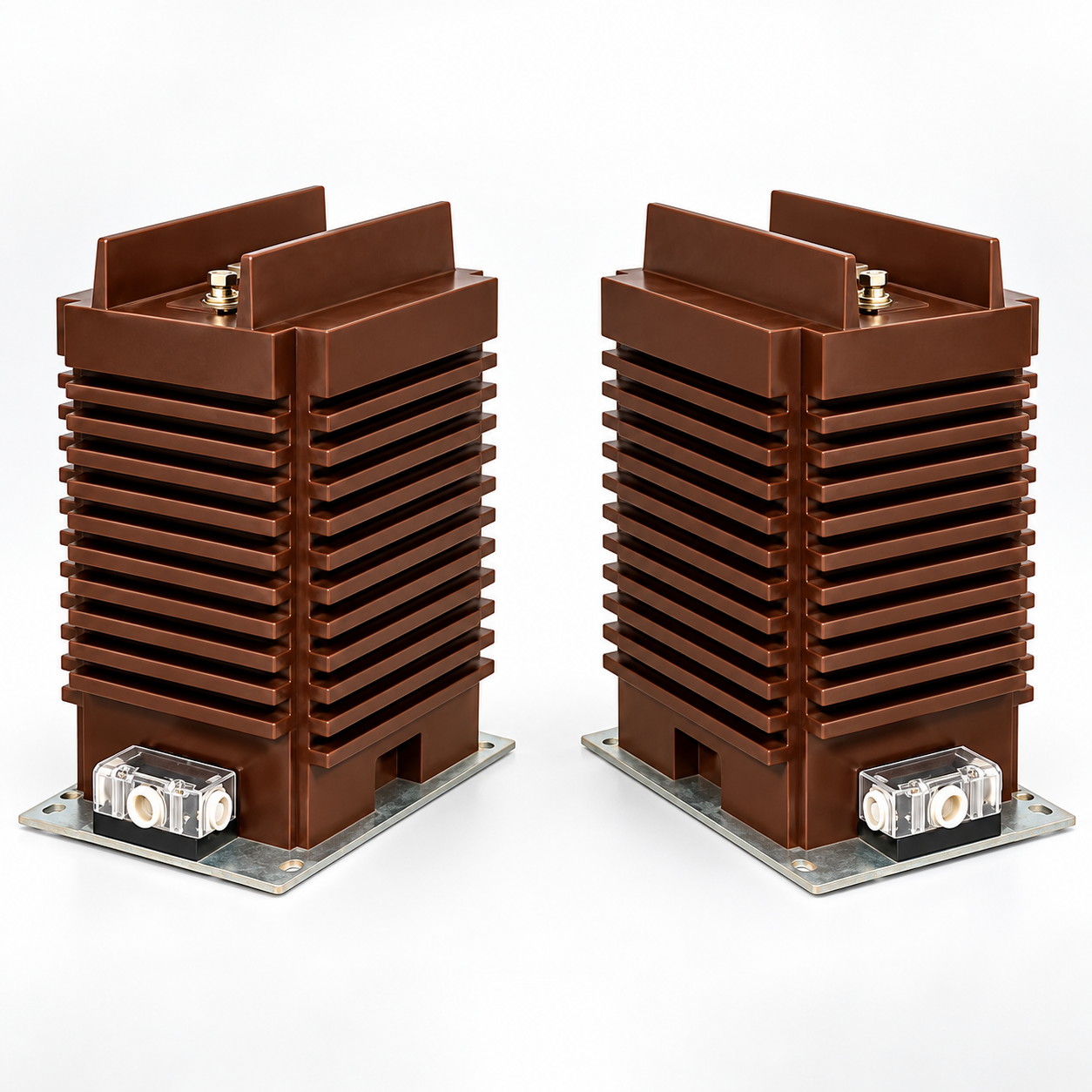

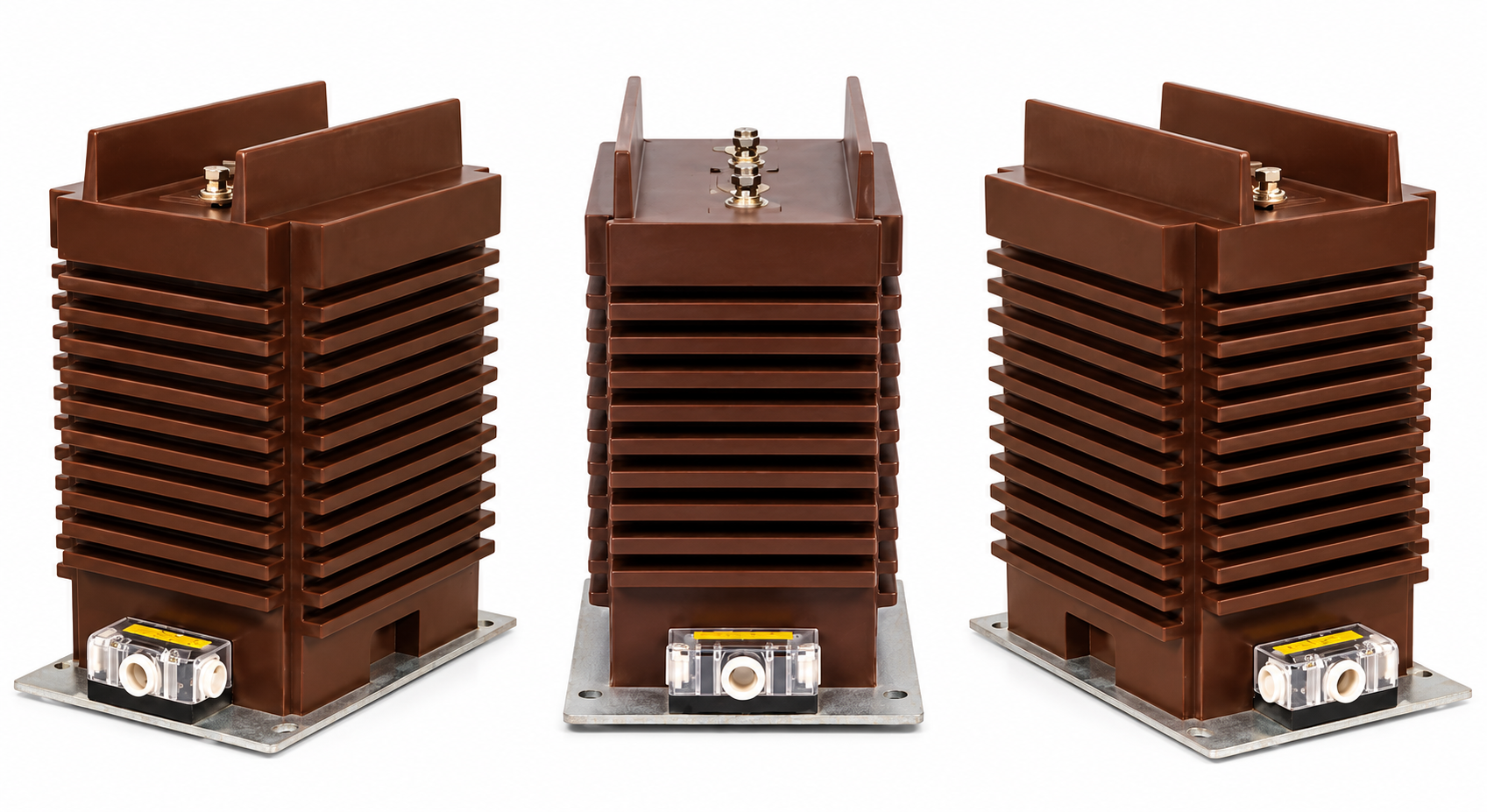

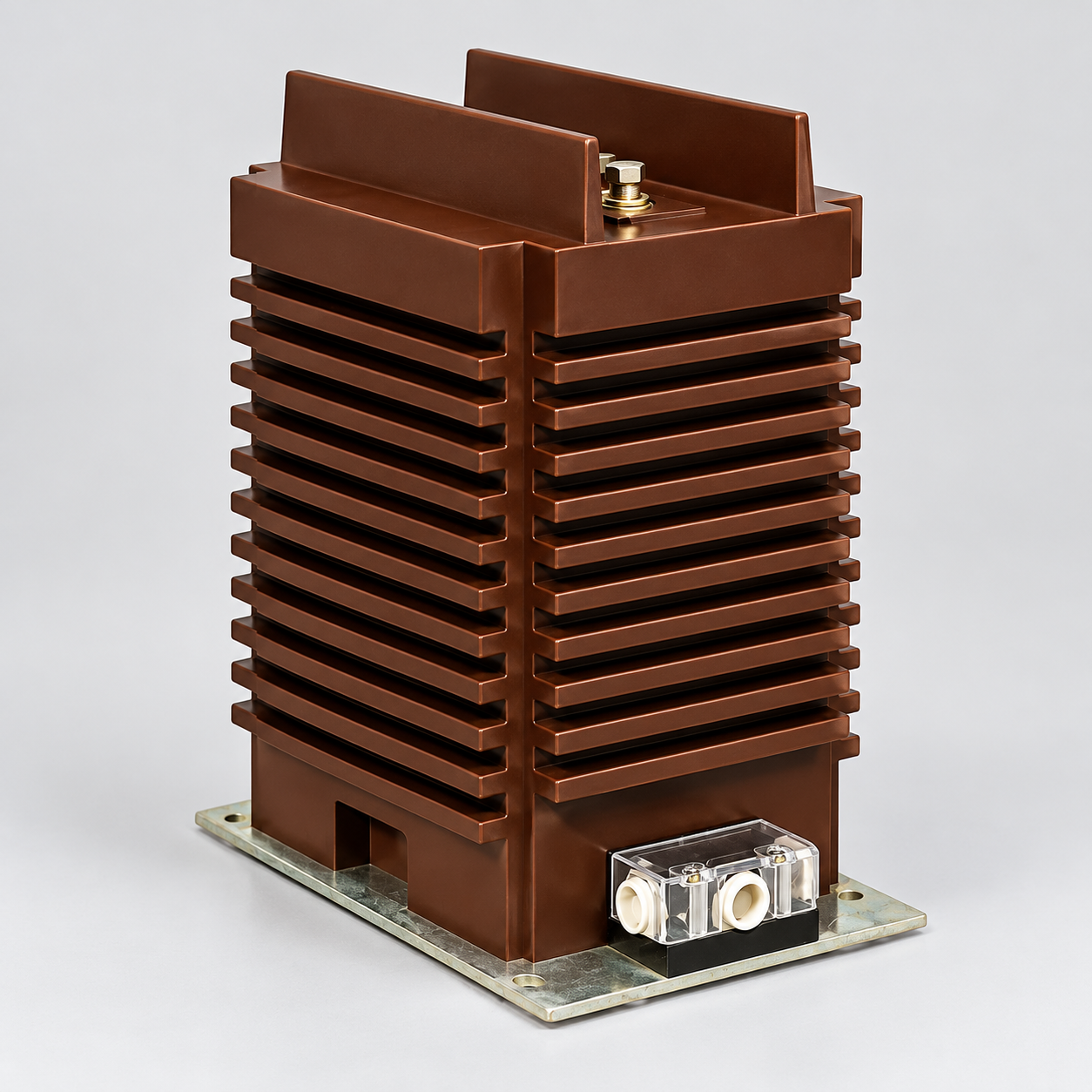

Внешний вид изделия

Трансформаторы тока LZZBJ9-35/250-I и LZZB8-35Q для систем 35–40,5 кВ | Daulma — технический плакат на русском языке

Трансформаторы тока LZZBJ9-35/250-I и LZZB8-35Q для систем 35–40,5 кВ | Daulma — технический плакат на русском языке

Ключевые номинальные параметры

Параметр Номинал
Класс напряжения сети 35 кВ / 36 кВ / 40,5 кВ
Номинальный уровень изоляции 40,5/95/185 кВ
Номинальная частота 50 Гц или 60 Гц
Номинальный вторичный ток 5 А или 1 А
Диапазон первичного тока Изготавливается по проекту заказчика
Класс точности (измерение) 0,2; 0,5; 1,0 (по спецификации)
Класс точности (защита) 5P, 10P (по спецификации)
Номинальная мощность (нагрузка) В соответствии со стандартами МЭК/ANSI
Термический ток короткого замыкания В соответствии с требованиями системы
Динамический ток электродинамической стойкости В соответствии с требованиями системы
Условия монтажа Внутренняя установка
Материал изоляции Эпоксидная литая смола

Конструкция

Трансформаторы тока LZZBJ9-35/250-I и LZZB8-35Q выполнены в полностью герметичном опорном исполнении: первичная и вторичная обмотки вместе с магнитопроводом полностью залиты в единый корпус из эпоксидной смолы. Такая монолитная конструкция обеспечивает высокую электрическую прочность, отличную влагостойкость и длительную механическую стабильность при эксплуатации внутри помещений. Ширина корпуса из смолы 250 мм служит эталонным размером для компоновки распределительных устройств и координации электрических зазоров. Первичные выводы маркируются как P1 и P2, а вторичные выводы (например, 1S1, 1S2, 2S1, 2S2) размещаются в соответствии с заданной конфигурацией обмоток и указываются на заводской табличке и утверждённой схеме подключения.

Технические параметры

Условия эксплуатации

  • Температура окружающей среды: от -5°C до +40°C (базовое значение); для специального исполнения для больших высот может применяться диапазон от -15°C до +40°C по согласованию
  • Высота над уровнем моря: стандартная эксплуатация внутри помещений; применение на больших высотах возможно по техническому соглашению
  • Влажность: условия внутри помещений без сильной конденсации; предельные значения влажности определяются требованиями проекта
  • Монтаж: внутренняя установка в распределительные устройства и системы распределения напряжением 35 кВ / 36 кВ / 40,5 кВ
  • Качество воздуха: окружающая атмосфера не должна содержать значительных количеств пыли, дыма, коррозионных газов, паров или солей

Технические параметры

Трансформаторы тока LZZBJ9-35/250 и LZZB8-35Q — это опорные устройства для внутренней установки с изоляцией из эпоксидной литой смолы, рассчитанные на системы напряжением 35–40,5 кВ, со стандартным диапазоном температуры окружающей среды от -5°C до +40°C и пригодные для стандартных высот внутри помещений (исполнение для больших высот доступно по согласованию). Они соответствуют стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2 (ГОСТ Р 58085.1/.2) и поддерживают диапазон первичных токов от 30 А до 2500 А.

Устройство контроля наличия напряжения может быть добавлено при условии, что количество вторичных обмоток не превышает трёх.
Номинальный
первичный
ток (А)		 Комбинация
классов
точности		 Номинальная
мощность
(ВА)		 Термический
ток
короткого
замыкания
(кА/1 с)		 Номинальный
динамический
ток (кА)
10 0,2; 0,5; 0,2S 10; 15 6 15
0,5/10P10 10/15; 15/15 6 15
20 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/10P10 15/15 10 25
25 0,2 10; 15 10 25
0,5 10; 15 10 25
0,2S 10; 15 10 25
0,2/0,5 10; 15 10 25
0,2/0,5 10/15; 15/15 10 25
30 0,2 10; 15; 20 10 25
0,5 10; 15; 20 10 25
0,2S 10; 15; 20 10 25
0,2/0,2 10/10; 10/15 10 25
0,2S/0,5 10/10; 10/15 10 25
0,2/10P10 10/10; 10/15; 15/15 10 25
0,5/10P10 10/10; 10/15; 15/15 10 25
0,5/10P15 10/10; 15/15 10 25
40 0,2 10; 15; 20; 30 10 25
0,5 10; 15; 20; 30 20 50
0,2S 10; 15; 20; 30 10 25
0,2/0,2 10/10; 15/15; 20/20 10 25
0,2S/0,5 10/10; 15/15; 20/20 10 25
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 10 25
0,5/10P15; 0,5/10P20 10/10; 15/15 10 25
50; 60 0,2 10; 15; 20; 30 20 50
0,5 10; 15; 20; 30 25 63
0,2S 10; 15; 20; 30 20 50
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 20 50
0,2/0,5; 0,2S/0,5 10/10; 15/15; 20/20 20 50
0,2/10P10; 0,5/10P10 10/10; 15/15; 20/20 20 50
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 10 25
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 10 25
0,2/0,5/10P10 15/15/15; 30/30/30 10 25
75 0,2 10; 15; 20; 30 31,5 80
0,5 10; 15; 20; 30 31,5 80
0,2S 10; 15; 20; 30 31,5 80
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 31,5 80
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 31,5 80
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 31,5 80
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 25 63
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 15 38
0,2/0,5/10P10 15/15/15; 30/30/30 15 38
100 0,2 10; 15; 20; 30 40 100
0,5 10; 15; 20; 30 40 100
0,2S 10; 15; 20; 30 40 100
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 40 100
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 40 100
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 40 100
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 20 50
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 20 50
0,2/0,5/10P10 15/15/15; 30/30/30 20 50
0,5/10P10/10P20 15/15/15; 15/15/20 20 50
125 0,2; 0,2S; 0,5 10; 15 40 100
0,2/10P10; 0,5/10P10 15/15 40 100
0,2/10P20; 0,5/10P20 15/15 20 50
150 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 50 125
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 25 63
0,2/0,5/10P10 15/15/15; 30/30/30 25 63
0,5/10P10/10P20 15/15/15; 15/15/20 25 63
200; 250 0,2 10; 15; 20; 30 50 125
0,5 10; 15; 20; 30 50 125
0,2S 10; 15; 20; 30 50 125
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 50 125
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 50 125
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 50 125
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 31,5 80
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/20 31,5 80
0,2/0,5/10P10 15/15/15; 30/30/30 31,5 80
0,5/10P10/10P20 15/15/15; 15/15/20 31,5 80
300; 400 0,2 10; 15; 20; 30 63 160
0,5 10; 15; 20; 30 63 160
0,2S 10; 15; 20; 30 63 160
0,2/0,2; 0,2S/0,2 10/10; 15/15; 20/20 63 160
0,2/0,5; 0,2S/0,5 10/15; 15/15; 20/20 63 160
0,2/10P10; 0,5/10P10 10/15; 15/15; 20/20 63 160
0,2/10P15; 0,5/10P15 10/10; 15/15; 20/20 40 100
0,2/10P20; 0,5/10P20 10/10; 15/15; 20/

Подбор и частые вопросы

Руководство по выбору

  • Выбирайте конструктивное исполнение I из утверждённого габаритного чертежа. Не предполагайте взаимозаменяемость с исполнением 250-II; сравните первичные выводы, монтажное основание, профиль корпуса и группы вторичных выводов.
  • Выберите коэффициент трансформации от 30 А до 2500 А и вторичный ток 1 А или 5 А. Учитывайте нормальную нагрузку, диапазон приборов и нагрузку кабелей, особое внимание уделяя превышению температуры при токах свыше 1600 А.
  • Определяйте измерительные и защитные (5P20) сердечники отдельно. Доступны варианты: два измерительных, измерение/защита, две защиты и выбранные трёхобмоточные комбинации в диапазоне 1000–1600 А.
  • Получите однозначную таблицу мощностей (ВА). На странице указаны значения 15 ВА, 25 ВА и 50 ВА по группам без чёткого соответствия каждому физическому сердечнику.
  • Подтвердите данные для особых условий эксплуатации и режимов КЗ. Исполнение для больших высот согласуется отдельно, а параметры КЗ для токов 2000–2500 А не указаны; уточните поправки на изоляцию, частичные разряды, длительность действующего значения тока, пиковый ток и испытания по МЭК.

Часто задаваемые вопросы

В1: Чем отличается исполнение 250-I от 250-II?

Это разные конструктивные исполнения. Страница с исполнением I представляет более широкую платформу с возможностью настройки 5P20, тогда как II предлагает иной набор коэффициентов трансформации и график для больших высот; используйте отдельные чертежи.

В2: Является ли LZZB8-35Q эквивалентным LZZBJ9-35/250-I?

Они сгруппированы на одной странице, однако точная механическая и выводная эквивалентность должна быть подтверждена перед заменой.

В3: Какие коэффициенты трансформации поддерживают три обмотки?

В группе 1000–1600 А указаны комбинации 0,2S/0,5/5P20 и 0,2/0,5/5P20 при условии подтверждения схемы выводов и таблицы мощностей.

В4: Возможно ли наличие двух защитных обмоток?

Да, комбинация 5P20/5P20 указана для нескольких групп токов. Подтвердите наличие двух физических сердечников и раздельных нагрузок.

В5: Какой сердечник имеет мощность 50 ВА?

Источник не даёт однозначного соответствия каждого значения, хотя 50 ВА типично для защиты. Требуйте таблицу мощностей по каждому сердечнику на заводской табличке вместо предположений.

В6: Стандартно ли предусмотрено исполнение для больших высот?

На данной странице не гарантируется фиксированный предел высоты. Параметры изоляции и нагрева для больших высот должны быть согласованы для конкретного объекта.

В7: Что отсутствует для токов 2000–2500 А?

Значения термического и динамического токов согласуются отдельно. Получите данные по превышению температуры, аварийным режимам, шинам, габаритам и испытаниям, и никогда не размыкайте вторичную цепь под напряжением.

Часто задаваемые вопросы

Q1: Можно ли устанавливать эти трансформаторы тока на открытом воздухе?

Нет, устройства предназначены только для внутренней установки в распределительные устройства 35–40,5 кВ. Требуется защита от конденсации и агрессивных газов. Уточните условия площадки у инженеров.

Q2: Подходят ли данные трансформаторы для эксплуатации на большой высоте?

Стандартное исполнение рассчитано на стандартные высоты внутри помещений. Для высокогорных регионов доступно специальное исполнение с расширенным температурным диапазоном. Запросите техническое согласование у менеджера.

Q3: Какой диапазон первичных токов поддерживают эти модели?

Модели LZZBJ9-35 и LZZB8-35Q охватывают диапазон от 30 А до 2500 А. Изоляция выполнена из эпоксидной смолы. Подберите точные параметры под ваш проект.

Q4: Каким международным и национальным стандартам соответствует оборудование?

Продукция полностью соответствует стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2. Сертификаты и подтверждающие документы предоставляются по запросу.

Q5: Можно ли дополнительно оснастить трансформатор индикатором напряжения?

Да, устройство контроля наличия напряжения может быть интегрировано в конструкцию. Данная опция обсуждается на этапе проектирования. Свяжитесь с нами для включения в спецификацию.

Q6: Как заказать исполнение с расширенным температурным диапазоном?

Базовый диапазон составляет от -5°C до +40°C. Специальное исполнение до -15°C изготавливается по индивидуальному техническому соглашению. Отправьте опросный лист для расчета.

Q7: Какие требования к атмосфере в помещении для монтажа?

Окружающая среда не должна содержать пыли, дыма, коррозионных газов и солей. Исключите сильную конденсацию влаги. При сомнениях проконсультируйтесь с техническим отделом.
