نظرة عامة
يُعد محول التيار LZZBJ9-35/270 محولاً داخلياً من راتنج الإيبوكسي المصبوب، مصمماً لأنظمة التيار المتردد متوسطة الجهد بجهد 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت، ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز بهيكل عمودي مغلق بالكامل، حيث تكون اللفات والنواة المغناطيسية مختومة داخل جسم من راتنج الإيبوكسي المصبوب، مما يضمن مقاومة عازلة عالية، ومقاومة للرطوبة، واستقراراً ميكانيكياً في بيئات اللوحات الداخلية.
يدعم هذا المحول وظائف قياس التيار، وعدادات الطاقة، وحماية المرحلات، مع درجات دقة نموذجية تشمل 0.2S و0.5 و5P10 و5P20. وهو مناسب للاستخدام في محطات التحويل الصناعية ومحطات المرافق، وخزانات التغذية ذات التيار العالي، ولوحات الحماية التي تتطلب تيارات أولية تتراوح بين 20 أمبير و3150 أمبير وقدرة عالية على تحمل التيارات القصيرة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل المقنّن | 40.5/95/185 كيلوفولت |
| التردد المقنّن | 50 هرتز أو 60 هرتز |
| تيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | 20 أمبير إلى 3150 أمبير |
| تيار حراري لمدة قصيرة | حتى 100 كيلو أمبير |
| تيار ديناميكي مقاوم | حتى 250 كيلو أمبير |
| درجات الدقة | 0.2S، 0.5، 5P10، 5P20 |
| ظروف التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع الهيكل | هيكل عمودي مغلق بالكامل |
| التطبيق | القياس، العدادات، الحماية |
البناء

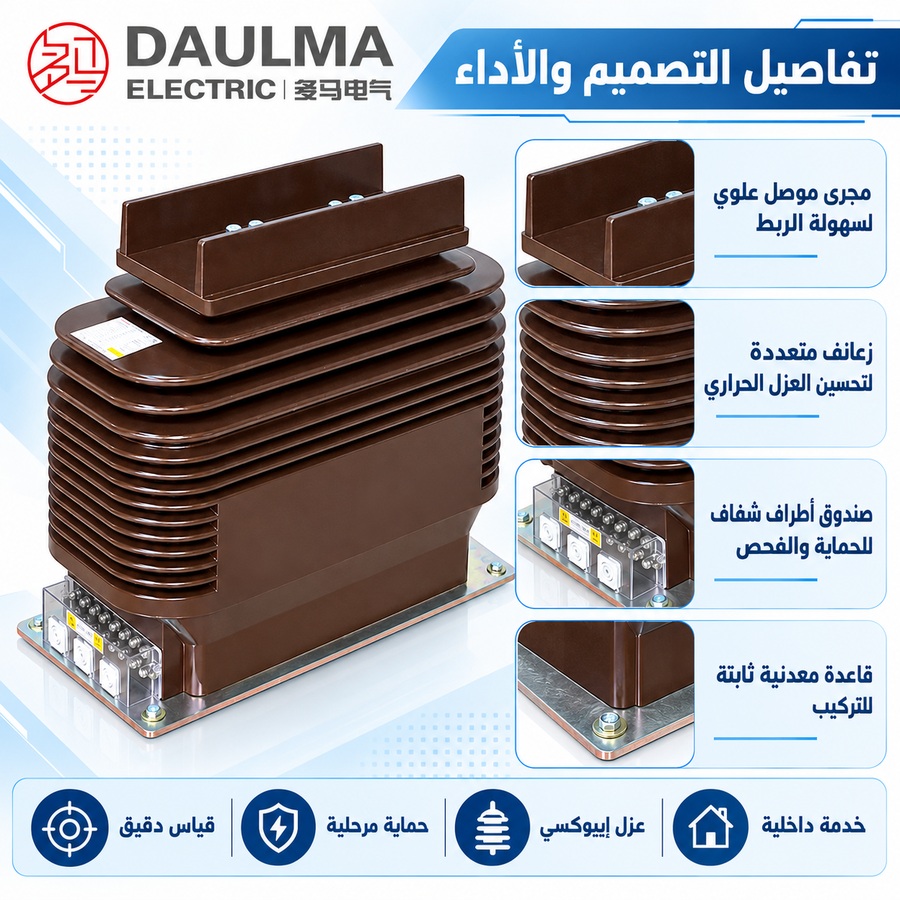

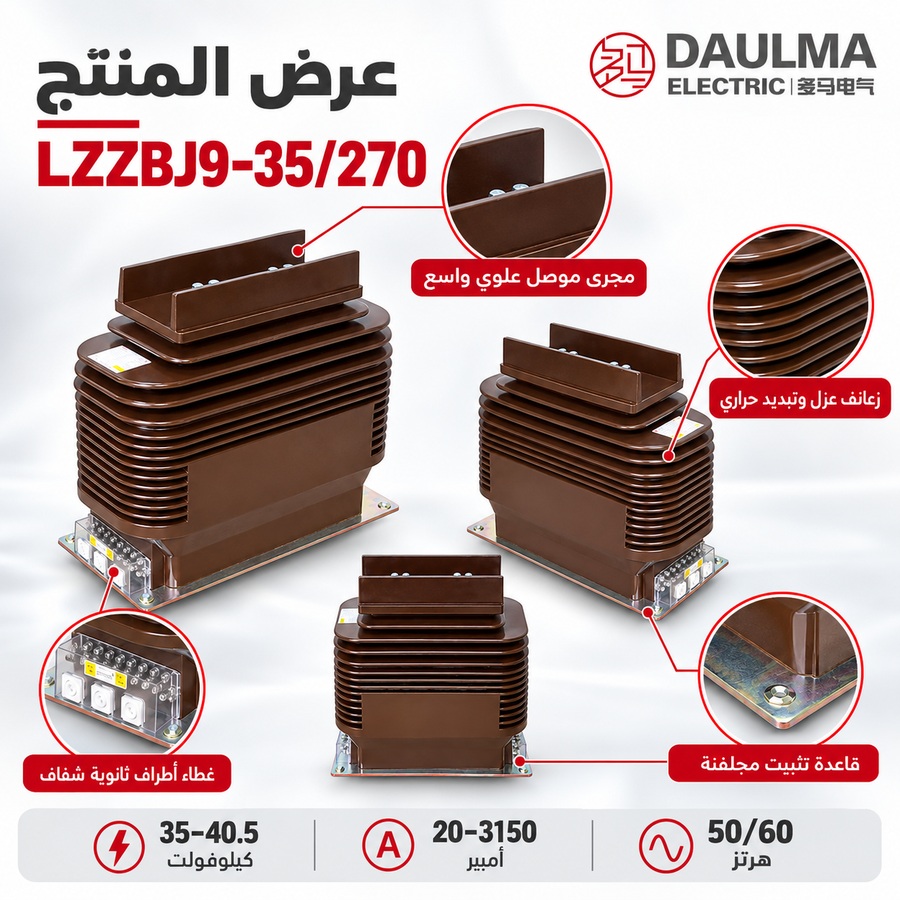

يتميز محول التيار LZZBJ9-35/270 بهيكل مغلق بالكامل من راتنج الإيبوكسي المصبوب مع سطح عازل خارجي مزوّد بنتوءات. تكون النواة المغناطيسية الداخلية واللفات مغلفة بالكامل داخل مصفوفة راتنج الإيبوكسي، مما يوفر أداءً عازلاً ممتازاً، ومقاومة للرطوبة، واستقراراً تشغيلياً طويل الأمد. يحتوي الجزء العلوي من الوحدة على أطراف التيار الأولي، بينما يدمج القسم السفلي صندوق أطراف التيار الثانوي وقاعدة التثبيت. يتوفر تصميمان مختلفان للأطراف الأولية: أحدهما لمعدلات I1n من 10 أمبير إلى 1000 أمبير، والآخر للمعدلات الأعلى من 1200 أمبير إلى 3150 أمبير، ليتّسِع للتوصيلات الموصلية الأكبر والمتطلبات المعززة لنقل التيار في تجميعات اللوحات الداخلية فئة 35 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: من -25°م إلى +40°م
- التركيب: تركيب داخلي لأنظمة التوزيع ولوحات الجهد 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت.
- حالة الموقع: عدم وجود اهتزاز شديد أو صدمات أو تأثيرات ميكانيكية في موقع التركيب.
- نوعية الهواء: يجب ألا يكون الهواء المحيط ملوثاً بشكل خطير بالغبار أو الدخان أو الغازات المسببة للتآكل أو الأبخرة أو الأملاح.
- الرطوبة: خدمة داخلية دون تكاثف شديد؛ يجب تأكيد المتطلبات الخاصة عبر اتفاق المشروع.
- الصيانة: احفظ سطح راتنج الإيبوكسي نظيفاً وجافاً للحفاظ على أداء العزل.
- فحص التركيب: تأكد من تخطيط الأطراف الصحيح وفقاً لنطاق التيار الأولي المختار.
المعايير الفنية
محول التيار LZZBJ9-35/270 هو محول تيار داخلي من راتنج الإيبوكسي المصبوب مصمم لأنظمة 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت، ويتميز بمستوى عزل مقنّن 40.5/95/185 كيلوفولت، ويعمل ضمن نطاق درجة حرارة محيط من -25°م إلى +40°م. وهو متوافق مع المعايير IEC 61869-1 وIEC 61869-2 وGB/T 20840.1 وGB/T 20840.2، ويدعم نطاق تيار أولي من 20 أمبير إلى 3150 أمبير.
| التيار الأولي المقنّن (أمبير) |
تركيبة درجات الدقة |
القدرة الخارجة المقنّنة (فولت أمبير) |
التيار الحراري المقنّن لمدة قصيرة (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 20~40 | 0.2S/0.5/5P110(10P10)/5P15(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40) |
30/30/30/30 30/30/40/40 30/30/50/50 |
150×I1n(أمبير) | 375×I1n(أمبير) |
| 50~100 | 200×I1n(أمبير) | 500×I1n(أمبير) | ||
| 150~250 | 31.5 | 80 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| التيار الأولي المقنّن (أمبير) |
تركيبة درجات الدقة |
القدرة الخارجة المقنّنة (فولت أمبير) |
التيار الحراري المقنّن لمدة قصيرة (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 20~40 | 0.2S/0.5/5P110(10P10)/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150×I1n(أمبير) | 375×I1n(أمبير) |
| 50~100 | 200×I1n(أمبير) | 500×I1n(أمبير) | ||
| 150~250 | 31.5 | 80 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
التركيب والتوصيلات

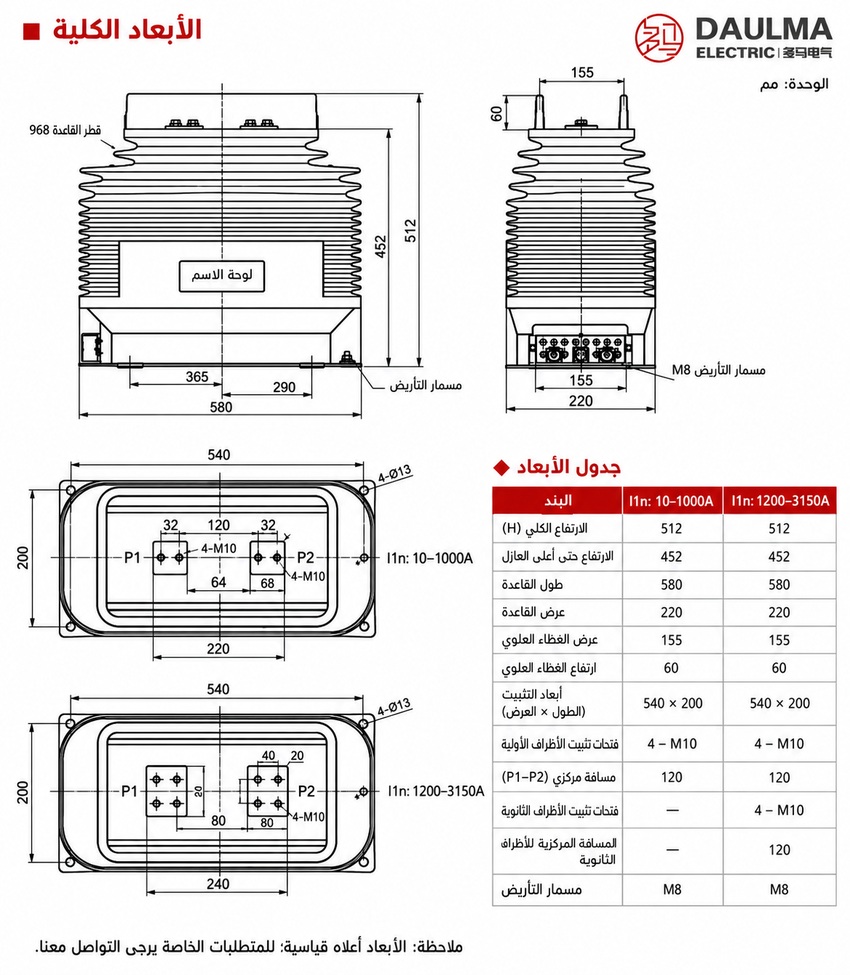

مخطط التركيب
تم تصميم محول التيار LZZBJ9-35/270 للتركيب داخل لوحات الجهد 35 كيلوفولت ذات العزل الهوائي أو خزانات التوزيع الداخلية. يتميز بقاعدة تثبيت واسعة وهيكل عزل كبير من راتنج الإيبوكسي المصبوب ليتّسِع لتطبيقات التغذية ذات التيار العالي. يجب أن يضمن التركيب المحاذاة الصحيحة مع الموصلات الأولية، والمسافات الكهربائية الكافية، وإمكانية الوصول لأسلاك الثانوي والصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر منصة 270 حسب عرض الخزانة واحتياجات الحمل. توفر هيكلًا رباعي النوى مع قدرة حماية VA قياسية أقل من منصة 300F؛ تأكد من هندسة الجسم والقاعدة والأطراف.
- اختر نسبة التيار الأولي من 20 أمبير إلى 3150 أمبير. طابق الحمل مع تيار ثانوي 1 أمبير أو 5 أمبير، مع ملاحظة أن الترتيب المعزز للأطراف مطلوب بدءاً من حوالي 1200 أمبير فما فوق.
- حدّد جميع النوى الأربع عند الطلب. يوضح الجدول التفصيلي استخدام نواتين للقياس (0.2S/0.5) ونواتين للحماية من فئة 5P؛ حدّد لكل نواة حماية ALF وVA بدلاً من الاعتماد على رمز العائلة.
- تأكّد من أي تركيبة حماية مختلطة. يشير سطر موجز إلى 5P10/5P20، بينما تُظهر الصفوف التفصيلية في الغالب زوجين متطابقين؛ اطلب جدولاً موقّعاً لللفات في حال وجود درجات حماية مختلفة.
- تحقّق من بيانات التيار العالي والتركيب. بالنسبة لـ 1000 أمبير–3150 أمبير، احصل على مخرجات خاصة بالمشروع، وبيانات ارتفاع درجة حرارة الأطراف، وتأكيدات 100 كيلو أمبير/1 ثانية و250 كيلو أمبير الذروة، والمسافات الآمنة، والتفريغ الجزئي، وقوى التثبيت.
الأسئلة الشائعة
Q1: هل يصلح محول التيار LZZBJ9-35 للوحات التوزيع الداخلية؟
نعم، هو محول تيار داخلي من راتنج الإيبوكسي. يدعم أنظمة 35 و36 و40.5 كيلوفولت بمستوى عزل 40.5/95/185 كيلوفولت. يرجى تأكيد مواصفات اللوحة مع المصنع.
Q2: ما هي شروط البيئة المحيطة لتركيب هذا المحول؟
التركيب الداخلي هو الشرط الأساسي. يجب أن تكون درجة الحرارة بين -25 و+40 مئوية مع هواء خالٍ من الملوثات. حافظ على نظافة سطح الإيبوكسي وجفافه.
Q3: هل يتوافق المحول مع معايير IEC الدولية؟
نعم، يتوافق المنتج مع المعايير. يلبي متطلبات IEC 61869-1 وIEC 61869-2 ومعايير GB/T 20840. يمكنك طلب شهادات المطابقة الأصلية عند تأكيد الطلب.
Q4: كيف يتم تحديد التيار الحراري والديناميكي المقنن؟
تتحدد القيم بناءً على التيار الأولي المختار. يتراوح نطاق التيار بين 20 و3150 أمبير. راجع الجدول الفني للمواصفات أو تواصل معنا لحسابات الدائرة القصيرة.
Q5: هل يمكن تخصيص نسبة التحويل وفحص المصنع؟
نعم، التخصيص متاح حسب المشروع. تخضع جميع الوحدات لفحوصات المصنع القياسية. يُرجى تأكيد متطلبات الاختبار الخاصة في مرحلة طلب العرض.
Q6: ما هي إجراءات الصيانة المطلوبة لضمان أداء العزل؟
الصيانة البسيطة هي المتطلب الأساسي. يجب إبقاء سطح راتنج الإيبوكسي نظيفاً وجافاً تماماً. افحص تخطيط الأطراف دورياً وفقاً لنطاق التيار المختار.
