Descripción general
El LZZBJ9-35/270 es un transformador de corriente para interiores, moldeado en resina epoxi, diseñado para sistemas de corriente alterna de media tensión de 35 kV, 36 kV y 40,5 kV, operando a 50 Hz o 60 Hz. Cuenta con una estructura totalmente cerrada tipo pilar, con devanados y núcleo magnético sellados dentro de un cuerpo de resina fundida, garantizando alta rigidez dieléctrica, resistencia a la humedad y estabilidad mecánica en entornos de celdas de media tensión para interiores.
Este transformador admite funciones de medición de corriente, facturación energética y protección por relés, con clases de precisión típicas que incluyen 0,2S, 0,5, 5P10 y 5P20. Es adecuado para subestaciones industriales y de distribución, celdas de alimentación de alta corriente y paneles de protección donde las corrientes primarias oscilan entre 20 A y 3150 A, y se requiere una elevada capacidad de soportar cortocircuitos.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 35 kV / 36 kV / 40,5 kV |
| Nivel nominal de aislamiento | 40,5/95/185 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Rango de corriente primaria | 20 A a 3150 A |
| Corriente térmica de corta duración | Hasta 100 kA |
| Corriente dinámica soportable | Hasta 250 kA |
| Clases de precisión | 0,2S, 0,5, 5P10, 5P20 |
| Condición de instalación | Interior |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de estructura | Totalmente cerrado, tipo pilar |
| Aplicación | Medición, facturación, protección |
Construcción

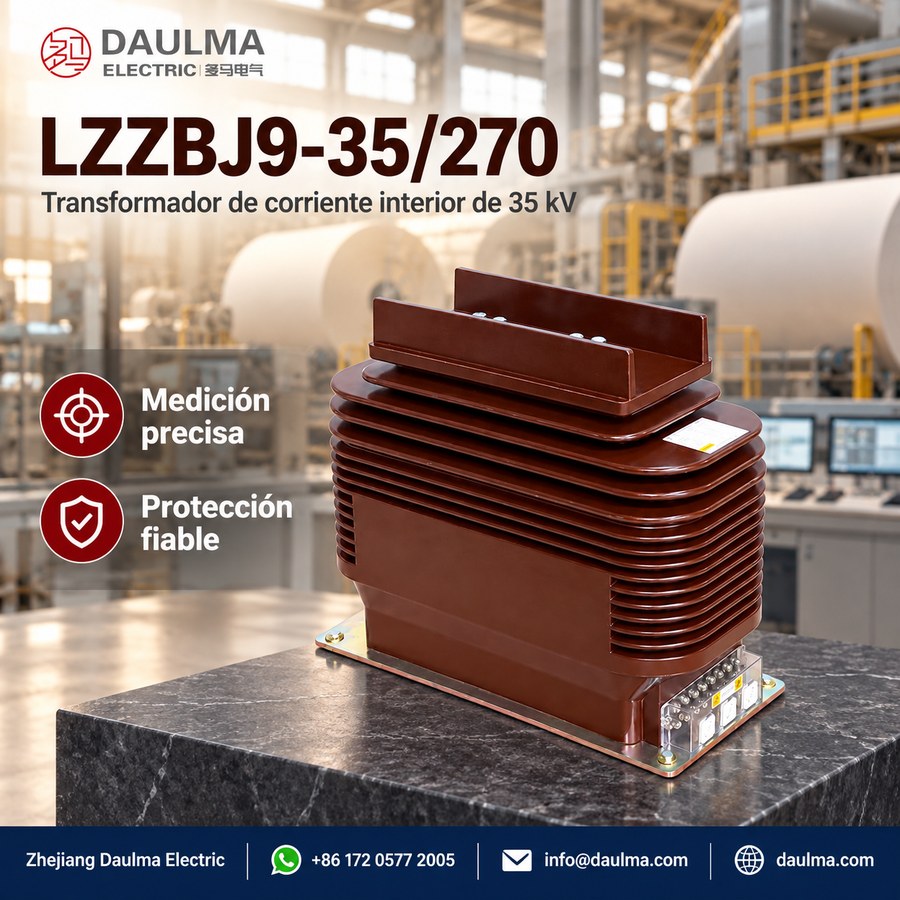

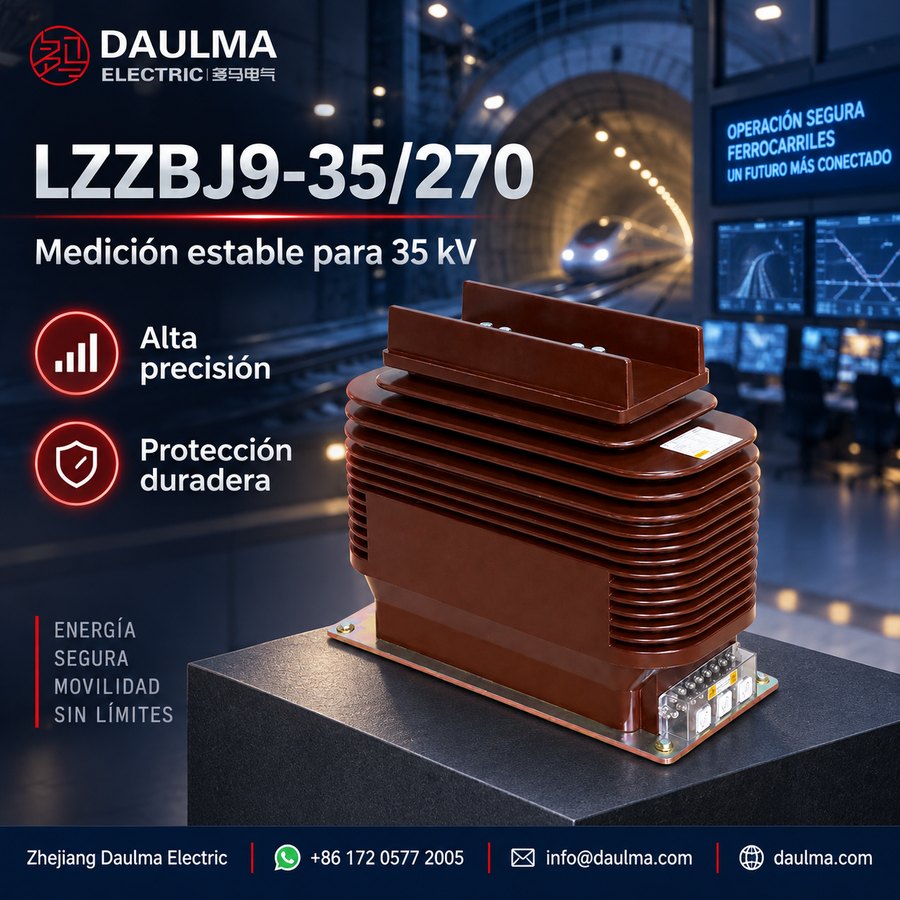

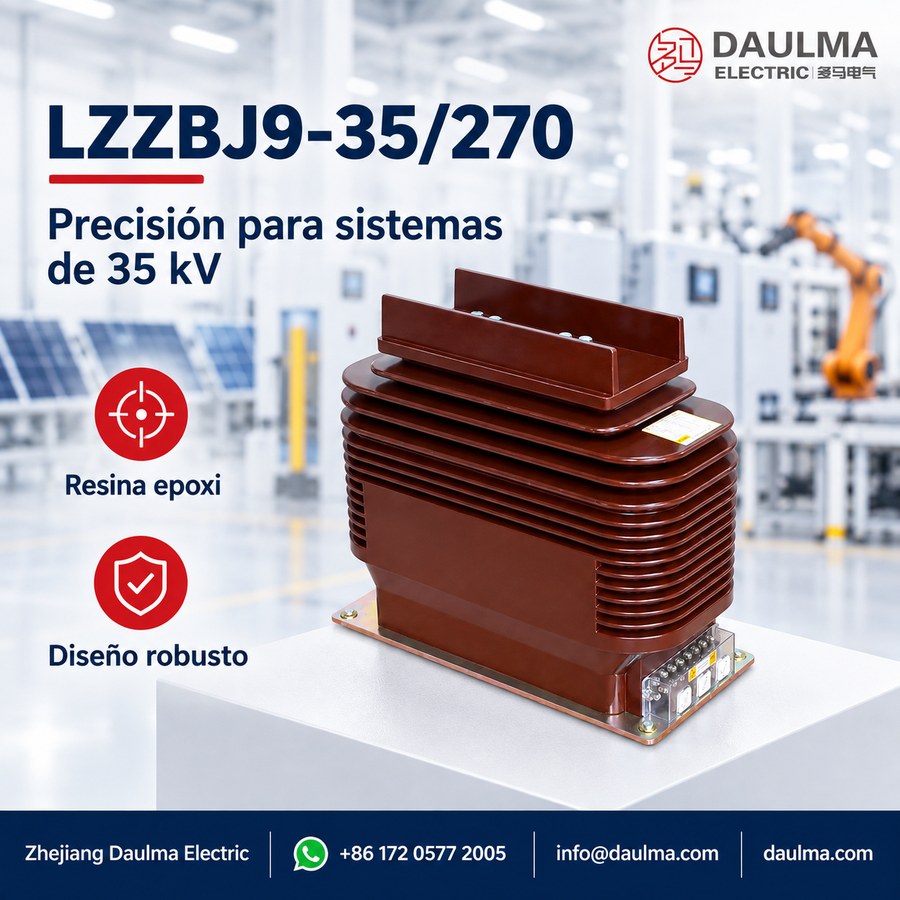

El LZZBJ9-35/270 presenta un cuerpo totalmente encapsulado en resina epoxi con superficie exterior aislante acanalada. El núcleo magnético y los devanados internos están completamente encapsulados en la matriz de resina fundida, lo que proporciona excelente comportamiento dieléctrico, resistencia a la humedad y estabilidad operativa a largo plazo. La parte superior de la unidad aloja los terminales primarios, mientras que la sección inferior integra una caja de bornes secundarios y una base de montaje. Se ofrecen dos configuraciones distintas de terminales primarios: una para intensidades nominales I1n de 10 A a 1000 A y otra para valores más altos, de 1200 A a 3150 A, adaptándose a conexiones de conductores de mayor sección y requisitos superiores de conducción de corriente en conjuntos de celdas de 35 kV para interiores.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Instalación: Interior, para celdas y sistemas de distribución de 35 kV / 36 kV / 40,5 kV.
- Condiciones del emplazamiento: Sin vibraciones severas, choques ni impactos mecánicos en el lugar de instalación.
- Calidad del aire: El aire ambiente no debe estar gravemente contaminado por polvo, humo, gases corrosivos, vapores o salinidad.
- Humedad: Servicio en interior sin condensación severa; los requisitos especiales deben confirmarse mediante acuerdo de proyecto.
- Mantenimiento: Mantenga la superficie de resina epoxi limpia y seca para preservar su rendimiento aislante.
- Verificación de instalación: Confirme la disposición correcta de terminales según el rango de corriente primaria seleccionado.
Parámetros técnicos
El LZZBJ9-35/270 es un transformador de corriente para interiores moldeado en resina epoxi, diseñado para sistemas de 35 kV / 36 kV / 40,5 kV, con nivel nominal de aislamiento de 40,5/95/185 kV y funcionamiento en un rango de temperatura ambiente de -25 °C a +40 °C. Cumple con las normas IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2, admitiendo un rango de corriente primaria de 20 A a 3150 A.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P110(10P10)/5P15(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40) |
30/30/30/30 30/30/40/40 30/30/50/50 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 31,5 | 80 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P110(10P10)/5P10(10P10)/5P10(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 31,5 | 80 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
Instalación y cableado
Diagrama de instalación
El LZZBJ9-35/270 está diseñado para instalarse en celdas aisladas en aire de 35 kV o en gabinetes de distribución para interiores. Cuenta con una base de montaje amplia y un cuerpo aislante de gran tamaño en resina fundida, adecuado para aplicaciones de alimentadores de alta corriente. La instalación debe garantizar una alineación correcta con los conductores primarios, distancias eléctricas adecuadas y accesibilidad para el cableado secundario y el mantenimiento.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la plataforma 270 según el ancho de la celda y la carga requerida. Ofrece una estructura de cuatro núcleos con potencia nominal de protección menor que la plataforma 300F; confirme geometría del cuerpo, base y terminales.
- Elija la relación primaria entre 20 A y 3150 A. Adapte la carga y la corriente secundaria (1 A o 5 A), teniendo en cuenta la disposición reforzada de terminales necesaria a partir de aproximadamente 1200 A.
- Especifique los cuatro núcleos en el pedido. La tabla detallada utiliza combinaciones 0,2S/0,5 más dos núcleos 5P; indique explícitamente el ALF y la potencia (VA) de cada núcleo de protección en lugar de depender del código genérico.
- Confirme cualquier combinación mixta de protección. Una línea resumen sugiere 5P10/5P20, aunque las filas detalladas muestran principalmente pares idénticos; exija un esquema firmado de devanados para clases mixtas.
- Verifique datos de alta corriente e instalación. Para rangos de 1000 A a 3150 A, obtenga salidas específicas del proyecto, elevación de temperatura en terminales, confirmación de 100 kA/1 s y pico de 250 kA, distancias de seguridad, descargas parciales y fuerzas de montaje.
Preguntas Frecuentes
Q1: ¿En qué sistemas de distribución se puede instalar este transformador de corriente de 35 kV?
Es adecuado para celdas de interior de 35 kV, 36 kV y 40,5 kV. Cumple con IEC 61869 y GB/T 20840. Confirme el nivel de aislamiento de 40,5/95/185 kV con nuestro equipo técnico.
Q2: ¿Se puede instalar este transformador de corriente en ambientes con alta humedad?
Sí, para interiores sin condensación severa. La superficie de resina epoxi debe mantenerse limpia y seca para preservar el aislamiento. Para condiciones de humedad extrema, solicite una evaluación de proyecto.
Q3: ¿Qué rangos de corriente primaria están disponibles para este modelo?
Admite un rango de corriente primaria desde 20 A hasta 3150 A. Verifique la disposición correcta de los terminales según la corriente seleccionada. Contacte a ventas para configurar la relación exacta.
Q4: ¿Qué normas internacionales cumple este transformador de corriente de resina epoxi?
Cumple con IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2. Solicite la documentación técnica y certificados de conformidad a su representante de ventas.
Q5: ¿Cuál es el tiempo de entrega para relaciones de corriente personalizadas?
Los plazos de entrega para configuraciones estándar y personalizadas están sujetos a confirmación según el volumen del pedido. Consulte el cronograma de fabricación actualizado con nuestro departamento comercial.
Q6: ¿Este modelo de transformador de corriente es para instalación interior o exterior?
Es un transformador de corriente para interiores moldeado en resina epoxi. Está diseñado específicamente para sistemas de distribución de media tensión de 35 kV a 40,5 kV.
Q7: ¿Qué condiciones mecánicas debe cumplir el sitio de instalación?
El emplazamiento no debe presentar vibraciones severas, choques ni impactos mecánicos. Asegúrese de que el aire ambiente esté libre de gases corrosivos o salinidad.
