Přehled

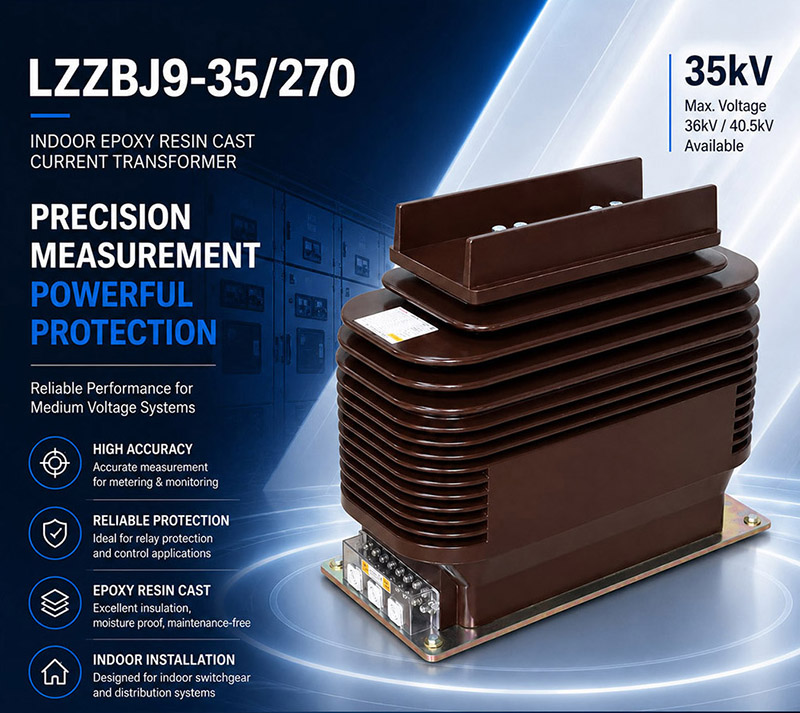

Transformátor LZZBJ9-35/270 je vnitřní proudový transformátor zalitý epoxidovou pryskyřicí určený pro střídavé střední napěťové systémy 35 kV, 36 kV a 40,5 kV s frekvencí 50 Hz nebo 60 Hz. Má plně uzavřenou sloupkovou konstrukci, přičemž vinutí i magnetický obvod jsou zcela uzavřeny v tělese z litiny epoxidové pryskyřice, což zajišťuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a mechanickou stabilitu v prostředí vnitřních rozvaděčů.
Tento transformátor podporuje funkce měření proudu, energetického účtování a ochranných relé s typickými třídami přesnosti 0,2S, 0,5, 5P10 a 5P20. Je vhodný pro průmyslové i distribuční rozvodny, rozvaděče s vysokým primárním proudem a ochranné skříně, kde primární proudy dosahují 20 A až 3150 A a je vyžadována robustní odolnost proti zkratovým proudům.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Třída systémového napětí | 35 kV / 36 kV / 40,5 kV |
| Jmenovitá izolační úroveň | 40,5/95/185 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Rozsah primárního proudu | 20 A až 3150 A |
| Krátkodobý tepelný proud | Až 100 kA |
| Dynamická odolnost proti proudu | Až 250 kA |
| Třídy přesnosti | 0,2S, 0,5, 5P10, 5P20 |
| Podmínky instalace | Vnitřní prostředí |
| Izolační materiál | Zalito epoxidovou pryskyřicí |
| Typ konstrukce | Plně uzavřený sloupkový |
| Aplikace | Měření, účtování, ochrana |
Konstrukce
Transformátor LZZBJ9-35/270 má plně uzavřené těleso z epoxidové pryskyřice s žebrovaným vnějším povrchem pro zlepšení izolačních vlastností. Vnitřní magnetický obvod i vinutí jsou zcela zapouzdřeny v epoxidové matrici, což zajišťuje vynikající dielektrické vlastnosti, odolnost proti vlhkosti a dlouhodobou provozní stabilitu. Horní část jednotky obsahuje primární svorky, zatímco spodní část integruje svorkovnici sekundárního obvodu a montážní základnu. Jsou k dispozici dvě různé konfigurace primárních svorek: jedna pro jmenovité proudy I1n od 10 A do 1000 A a druhá pro vyšší proudy od 1200 A do 3150 A, která umožňuje připojení silnějších vodičů a splňuje požadavky na vyšší proudovou zatížitelnost v rozvaděčích 35 kV.
Technické parametry
Provozní podmínky
- Okolní teplota: -25 °C až +40 °C
- Instalace: Vnitřní instalace do rozvaděčů a distribučních systémů 35 kV / 36 kV / 40,5 kV.
- Podmínky na místě: Na místě instalace nesmí působit silné vibrace, nárazy ani mechanické rázy.
- Kvalita vzduchu: Okolní vzduch nesmí být silně znečištěn prachem, kouřem, korozivními plyny, parami nebo solí.
- Vlhkost: Vnitřní provoz bez silné kondenzace; zvláštní požadavky musí být potvrzeny dohodou v rámci projektu.
- Údržba: Udržujte povrch epoxidové pryskyřice čistý a suchý pro zachování izolačních vlastností.
- Kontrola při instalaci: Ověřte správné uspořádání svorek dle zvoleného rozsahu primárního proudu.
Technické parametry
Transformátor LZZBJ9-35/270 je vnitřní proudový transformátor zalitý epoxidovou pryskyřicí určený pro systémy 35 kV / 36 kV / 40,5 kV s jmenovitou izolační úrovní 40,5/95/185 kV a provozním rozsahem okolní teploty -25 °C až +40 °C. Splňuje normy IEC 61869-1, IEC 61869-2, GB/T 20840.1 a GB/T 20840.2 a podporuje rozsah primárního proudu 20 A až 3150 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P110(10P10)/5P15(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40) |
30/30/30/30 30/30/40/40 30/30/50/50 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 31,5 | 80 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P110(10P10)/5P10(10P10)/5P10(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 31,5 | 80 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
Instalace a zapojení
Montážní schéma
Transformátor LZZBJ9-35/270 je navržen pro instalaci do vzduchem izolovaných rozvaděčů 35 kV nebo vnitřních distribučních skříní. Disponuje širokou montážní základnou a velkým tělesem z epoxidové pryskyřice, které vyhovuje aplikacím s vysokým přívodním proudem. Instalace musí zajišťovat správné zarovnání s primárními vodiči, dostatečné elektrické vzdálenosti a přístupnost pro sekundární zapojení a údržbu.
Výběr a časté otázky
Návod pro výběr
- Vyberte platformu 270 podle šířky rozvaděče a zátěžových požadavků. Poskytuje čtyřjádrovou konstrukci se standardně nižší ochrannou zátěží VA než platforma 300F; ověřte geometrii tělesa, základny a svorek.
- Zvolte převod primárního proudu 20 A–3150 A. Přizpůsobte zátěž a sekundární proud 1 A nebo 5 A, přičemž od cca 1200 A výše je vyžadováno zesílené uspořádání svorek.
- Specifikujte všechna čtyři jádra při objednávce. Podrobná tabulka uvádí kombinaci 0,2S/0,5 plus dvě jádra 5P; uveďte pro každé ochranné jádro jeho ALF a VA místo použití kódového označení řady.
- Ověřte případné smíšené ochranné kombinace. Shrnutí naznačuje např. 5P10/5P20, zatímco detailní řádky převážně ukazují shodné ALF; pro smíšené třídy požadujte podepsaný vinutý harmonogram.
- Ověřte údaje pro vysoké proudy a montáž. Pro rozsah 1000 A–3150 A vyžádejte projektově specifické výstupy, nárůst teploty svorek, potvrzení tepelného proudu 100 kA/1 s a dynamického proudu 250 kA, vzdušné vzdálenosti, částečné výboje a montážní síly.
Často kladené otázky
Otázka 1: Čím se liší platforma 270 od 300F?
Verze 270 nabízí užší čtyřjádrovou platformu se standardními ochrannými výstupy 15 VA–50 VA, zatímco 300F podporuje rozsáhlejší a složitější konfigurace s vysokou zátěží pro víceochranné aplikace.
Otázka 2: Kolik jader obsahuje standardní konfigurace?
Čtyři: měřicí jádro třídy 0,2S, měřicí jádro třídy 0,5 a dvě ochranná jádra 5P.
Otázka 3: Mohou mít dvě ochranná jádra různé ALF?
Přehled naznačuje alespoň jednu smíšenou kombinaci, ale detailní tabulka převážně uvádí shodné páry. Specifikujte každé jádro samostatně a vyžádejte písemné potvrzení.
Otázka 4: Proč se snižuje ochranný výkon při vyšších převodech?
Navrhované přidělení výkonu se mění podle proudové skupiny – od 50 VA při 150 A–250 A až po 15 VA při 500 A–800 A. Vybírejte podle skutečné zátěže relé a kabeláže, nikoli podle maximální hodnoty řady.
Otázka 5: Je 3150 A standardní pevně definovaná verze?
Tento převod je zahrnut, ale výstup pro rozsah 1000 A–3150 A je projektově specifický. Vyžádejte si samostatný jmenovitý štítek a údaje o nárůstu teploty.
Otázka 6: Co vyžaduje ALF 40?
Jádro 5P40 musí zachovat stanovenou ochrannou přesnost až při čtyřicetinásobku jmenovitého proudu při dané zátěži. To vyžaduje pečlivou koordinaci relé, přívodních vodičů a zkratových proudů.
Otázka 7: Co je třeba zkontrolovat při instalaci?
Ověřte správné uspořádání primárních svorek pro nízký nebo vysoký proud, upevnění základny, fázové vzdálenosti, pořadí svorek jader, polaritu a uzemnění. Sekundární obvod nikdy neotevírejte za provozu.
Často kladené otázky
Q1: Pro jaká napěťová rozváděčová zařízení je tento proudový transformátor vhodný?
Je určen pro vnitřní instalaci do 35kV, 36kV a 40,5kV rozváděčů. Transformátor LZZBJ9-35/270 má izolační hladinu 40,5/95/185 kV. Pro konkrétní projekt kontaktujte naše techniky.
Q2: Která třída přesnosti se volí pro fakturační elektroměry?
Pro přesné účtování zvolte třídu přesnosti 0,2S dle normy IEC 61869-2. Zajišťuje vysokou přesnost v širokém rozsahu primárních proudů od 20 A do 3150 A. Přesnou konfiguraci potvrďte ve výrobě.
Q3: Jaké jsou požadavky na okolní prostředí při instalaci?
Instalace probíhá v čistém, suchém prostředí bez silných vibrací a korozivních plynů. Povrch epoxidové pryskyřice musí zůstat čistý pro zachování izolačních vlastností. Při silné kondenzaci vyžadujte speciální úpravy dle dohody.
Q4: Lze přizpůsobit rozsah primárního proudu na míru projektu?
Ano, standardní rozsah primárního proudu je 20 A až 3150 A. Pro nestandardní požadavky nebo specifické kombinace tříd přesnosti kontaktujte obchodní oddělení. Vše řešíme individuální dohodou.
Q5: Jaké jsou jmenovité zkratové proudy tohoto transformátoru?
Jmenovitý krátkodobý tepelný a dynamický proud závisí na zvoleném převodu. Konkrétní hodnoty v kA pro daný rozsah primárního proudu vám sdělíme na vyžádání. Pro správný výběr nám zašlete technické zadání.
Q6: Které mezinárodní normy tento výrobce proudových transformátorů dodržuje?
Výrobce splňuje mezinárodní normy IEC 61869-1 a IEC 61869-2, stejně jako čínské standardy GB/T 20840. Certifikáty a protokoly z výrobních zkoušek doložíme při objednávce.
