Обзор

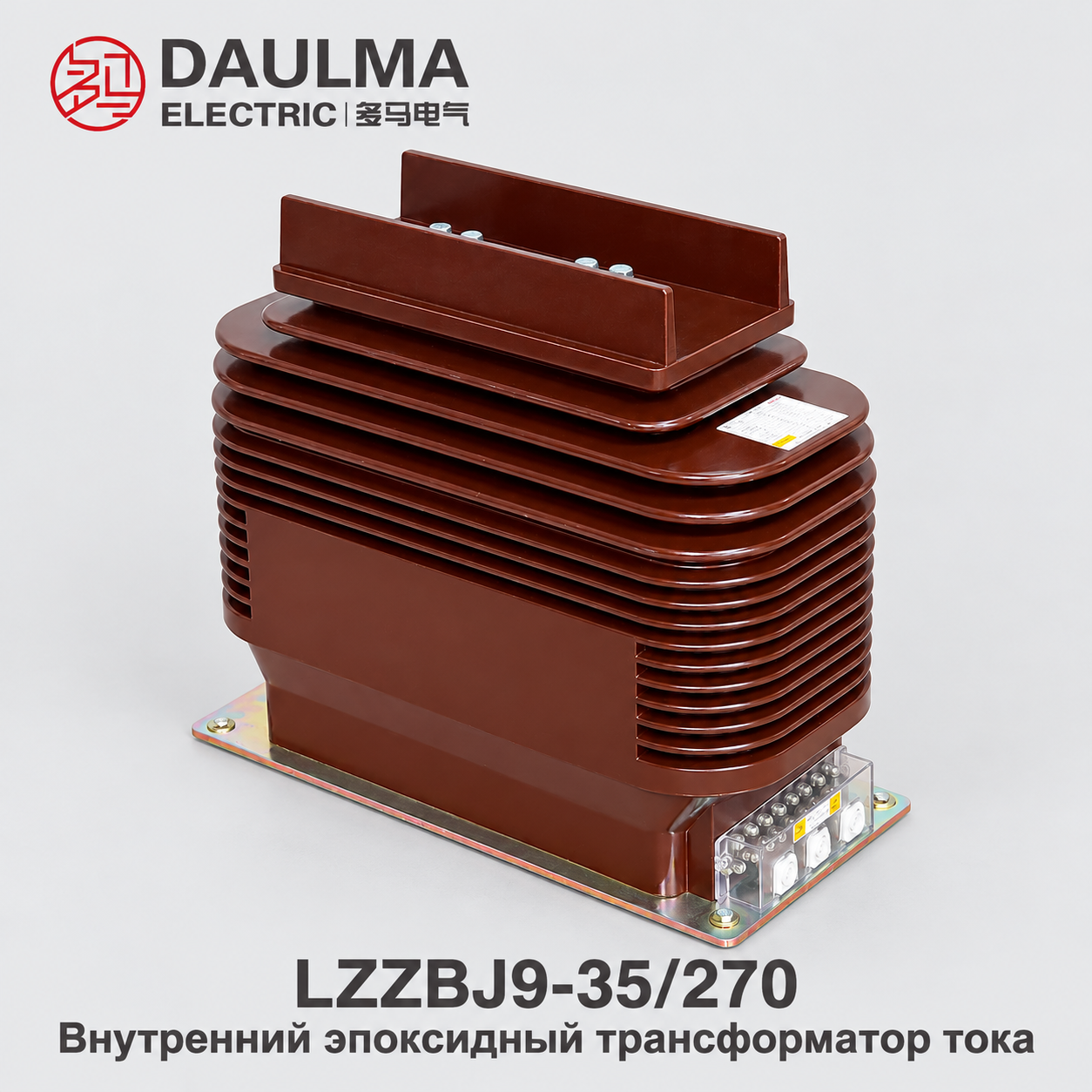

Трансформатор тока LZZBJ9-35/270 — это устройство для внутренней установки с литой эпоксидной изоляцией, предназначенное для сетей переменного тока среднего напряжения 35 кВ, 36 кВ и 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция полностью закрытого опорного типа обеспечивает герметичную заделку обмоток и магнитопровода в литом эпоксидном корпусе, гарантируя высокую электрическую прочность, влагостойкость и механическую устойчивость в условиях распределительных устройств внутренней установки.
Данный трансформатор применяется для измерения тока, учёта электроэнергии и релейной защиты с типовыми классами точности 0,2S, 0,5, 5P10 и 5P20. Он подходит для промышленных и сетевых подстанций, шкафов отходящих линий с большими токами и панелей релейной защиты при первичных токах от 20 А до 3150 А и повышенных требованиях к стойкости при коротких замыканиях.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ / 36 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Диапазон первичного тока | 20 А – 3150 А |
| Термический ток короткого замыкания (1 с) | до 100 кА |
| Динамическая стойкость к току КЗ | до 250 кА |
| Классы точности | 0,2S, 0,5, 5P10, 5P20 |
| Условия установки | Внутренняя установка |
| Материал изоляции | Литая эпоксидная смола |
| Тип конструкции | Полностью закрытый опорный |
| Назначение | Измерение, учёт, защита |
Конструкция

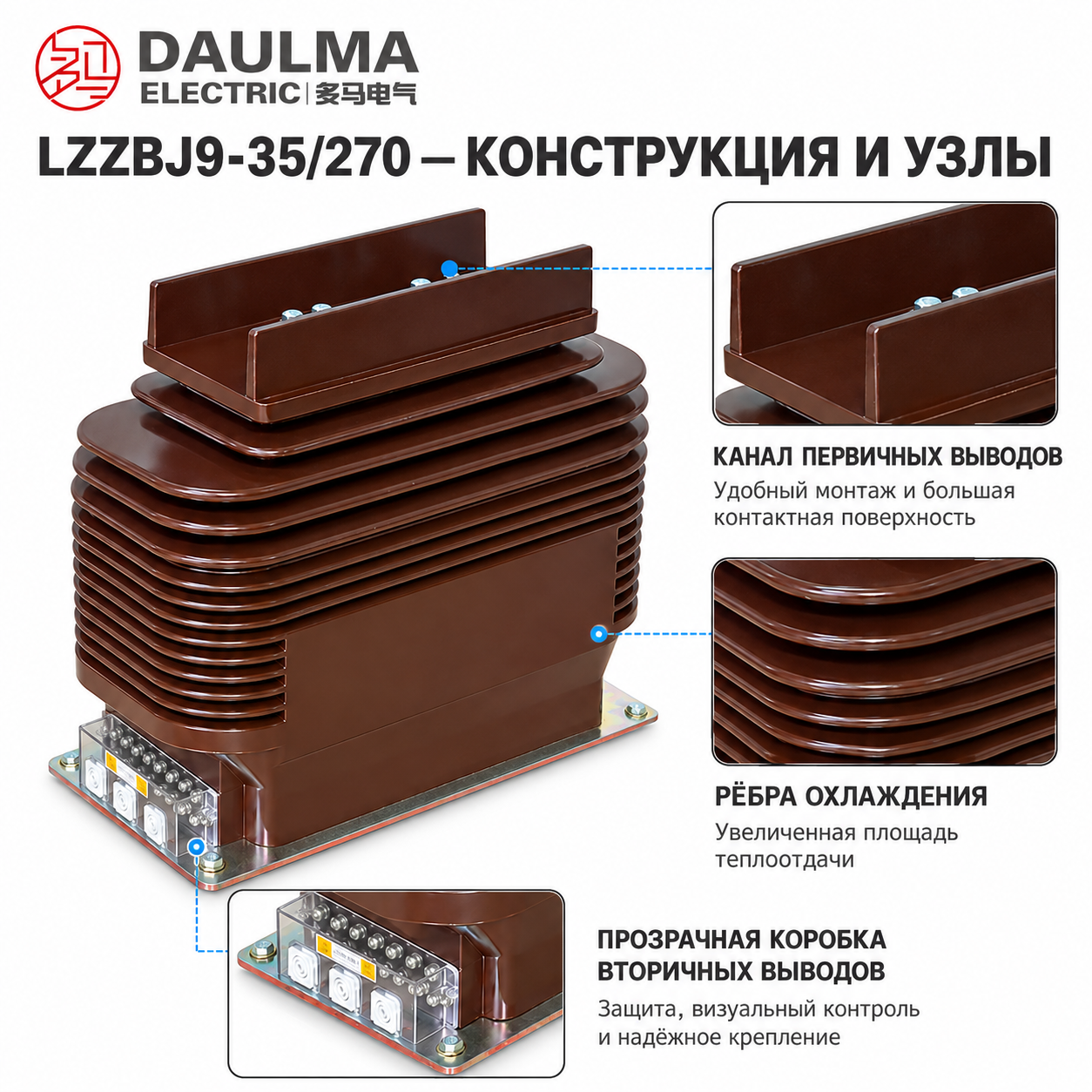

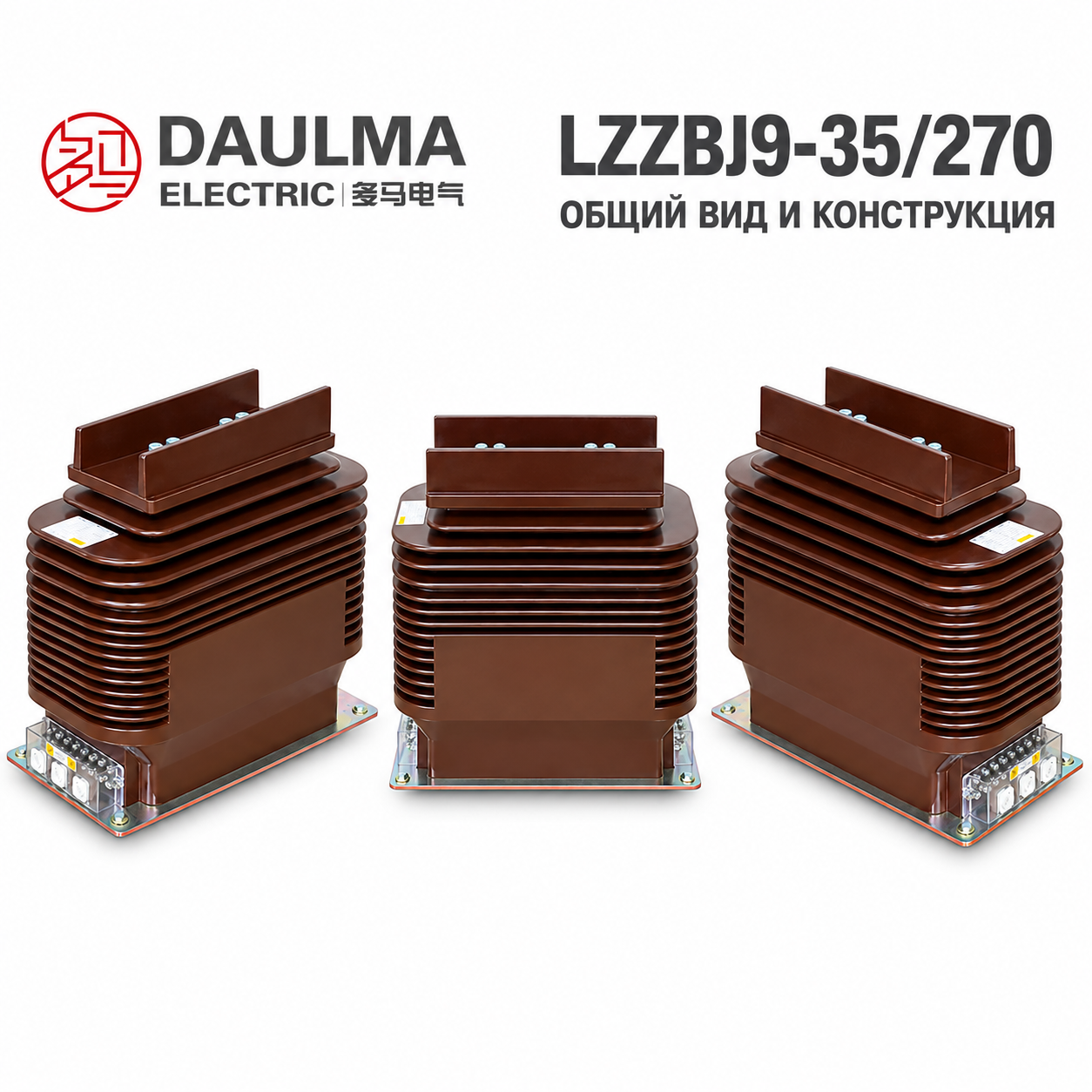

Трансформатор LZZBJ9-35/270 имеет полностью закрытый литой корпус из эпоксидной смолы с ребристой наружной изоляционной поверхностью. Внутренний магнитопровод и обмотки полностью залиты эпоксидным компаундом, что обеспечивает отличные диэлектрические свойства, влагостойкость и долговременную стабильность работы. Верхняя часть устройства содержит первичные выводы, а нижняя — коробку вторичных зажимов и монтажное основание. Предусмотрены две различные конфигурации первичных выводов: одна — для номинальных токов от 10 А до 1000 А, другая — для более высоких значений от 1200 А до 3150 А, что позволяет подключать проводники большего сечения и удовлетворять повышенные требования по токонесущей способности в распределительных устройствах 35 кВ внутренней установки.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от –25 °C до +40 °C
- Установка: Внутренняя установка в распределительных устройствах и системах распределения напряжением 35 кВ / 36 кВ / 40,5 кВ.
- Условия на месте установки: Отсутствие сильной вибрации, ударов или механических воздействий.
- Качество воздуха: Воздух не должен содержать значительного количества пыли, дыма, коррозионных газов, паров или солей.
- Влажность: Эксплуатация внутри помещений без интенсивной конденсации; особые требования согласовываются в рамках проектного договора.
- Обслуживание: Поддерживайте поверхность эпоксидной изоляции чистой и сухой для сохранения диэлектрических характеристик.
- Проверка при монтаже: Убедитесь в правильности компоновки выводов в соответствии с выбранным диапазоном первичного тока.
Технические параметры
Трансформатор тока LZZBJ9-35/270 предназначен для внутренней установки в сетях 35 кВ / 36 кВ / 40,5 кВ с литой эпоксидной изоляцией, номинальным уровнем изоляции 40,5/95/185 кВ и рабочим диапазоном температур окружающей среды от –25 °C до +40 °C. Соответствует стандартам IEC 61869-1, IEC 61869-2, GB/T 20840.1 и GB/T 20840.2 и поддерживает диапазон первичных токов от 20 А до 3150 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (ВА) |
Номинальный термический ток КЗ (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P110(10P10)/5P15(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40) |
30/30/30/30 30/30/40/40 30/30/50/50 |
150×I1n(А) | 375×I1n(А) |
| 50~100 | 200×I1n(А) | 500×I1n(А) | ||
| 150~250 | 31,5 | 80 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (ВА) |
Номинальный термический ток КЗ (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P110(10P10)/5P10(10P10)/5P10(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150×I1n(А) | 375×I1n(А) |
| 50~100 | 200×I1n(А) | 500×I1n(А) | ||
| 150~250 | 31,5 | 80 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
Установка и подключение

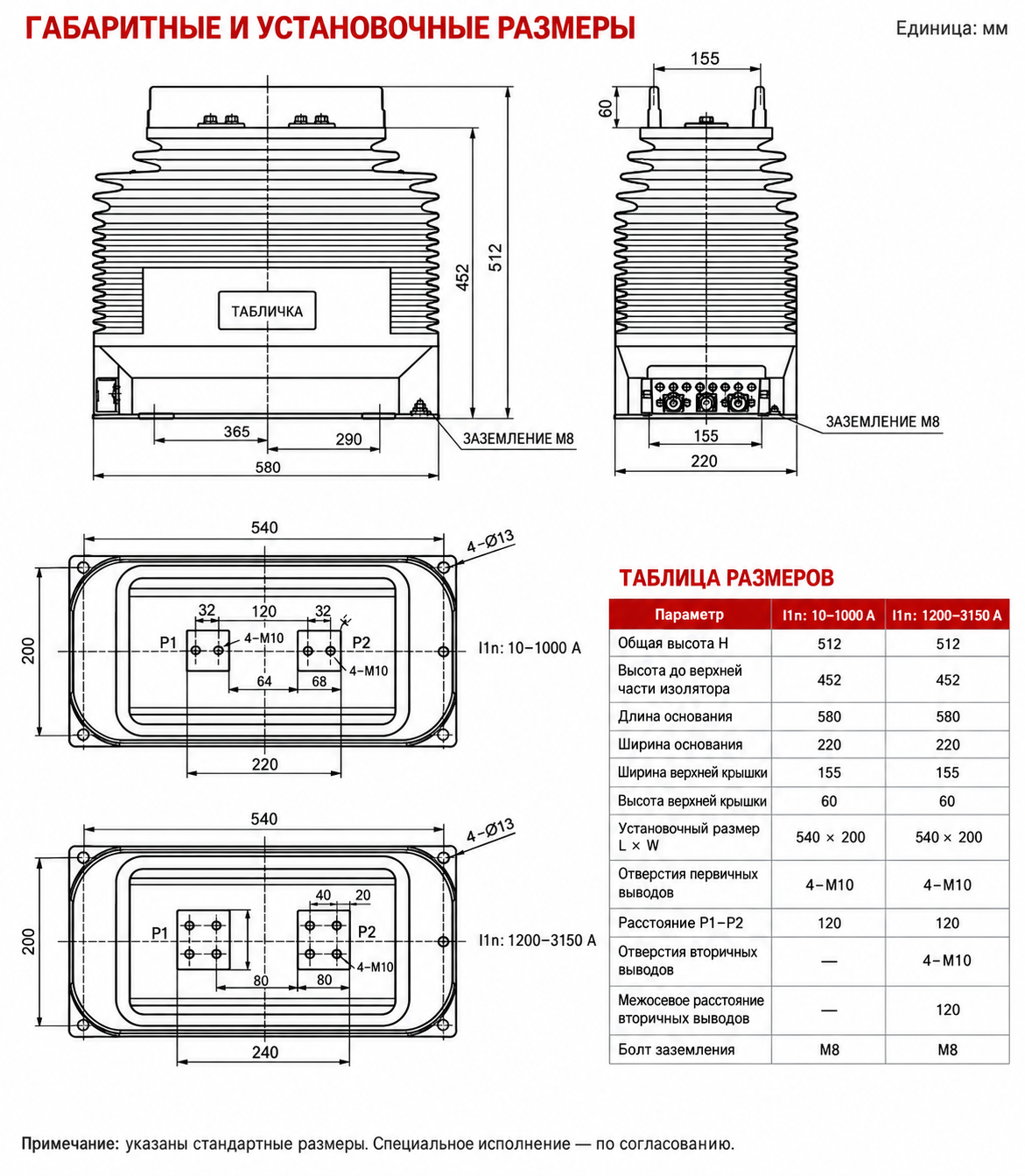

Схема монтажа
Трансформатор LZZBJ9-35/270 предназначен для установки в воздушных распределительных устройствах 35 кВ или шкафах распределения внутренней установки. Широкое монтажное основание и массивный корпус с литой эпоксидной изоляцией обеспечивают применение в цепях отходящих линий с большими токами. При монтаже необходимо обеспечить правильное совмещение с первичными проводниками, достаточные электрические расстояния и удобный доступ для подключения вторичных цепей и обслуживания.
Подбор и частые вопросы
Руководство по выбору
- Выберите платформу 270 исходя из ширины шкафа и требуемой нагрузки. Она обеспечивает четырёхсердечниковую конструкцию со стандартной защитной нагрузкой ниже, чем у платформы 300F; уточните геометрию корпуса, основания и выводов.
- Выберите коэффициент трансформации в диапазоне 20–3150 А. Согласуйте нагрузку и вторичный ток (1 А или 5 А), учитывая усиленную конструкцию выводов, необходимую при токах примерно от 1200 А и выше.
- Укажите все четыре сердечника при заказе. В сводной таблице указаны комбинации 0,2S/0,5 плюс два защитных сердечника 5P; укажите для каждого защитного сердечника собственный коэффициент предельной кратности (ALF) и номинальную нагрузку (ВА), а не полагайтесь только на код семейства.
- Подтвердите любую комбинацию с разными классами защиты. В сводной строке указана комбинация 5P10/5P20, тогда как в детализированных строках преимущественно показаны одинаковые ALF; для смешанных классов требуется утверждённая схема обмоток.
- Проверьте данные по большим токам и монтажу. Для токов 1000–3150 А запросите проектные данные: выходные параметры, превышение температуры выводов, подтверждение термической стойкости 100 кА/1 с и динамической стойкости 250 кА, габаритные размеры, уровень частичных разрядов и монтажные усилия.
Часто задаваемые вопросы
В1: Чем платформа 270 отличается от 300F?
Версия 270 предлагает более узкую четырёхсердечниковую платформу со стандартной защитной нагрузкой 15–50 ВА, тогда как 300F поддерживает более крупные и сложные многозащитные конфигурации с высокой нагрузкой.
В2: Сколько сердечников в стандартной конфигурации?
Четыре: измерительный класса 0,2S, измерительный класса 0,5 и два защитных сердечника 5P.
В3: Могут ли два защитных сердечника иметь разные ALF?
Обзор допускает по крайней мере одну смешанную комбинацию, однако в детализированной таблице в основном указаны пары с одинаковыми ALF. Указывайте каждый сердечник отдельно и получайте письменное подтверждение.
В4: Почему защитная нагрузка снижается при больших коэффициентах трансформации?
Распределение номинальной мощности меняется в зависимости от группы токов: от 50 ВА при 150–250 А до 15 ВА при 500–800 А. Выбирайте нагрузку исходя из реальных параметров реле и кабельной цепи, а не максимального значения семейства.
В5: Является ли 3150 А стандартной версией с фиксированными выходными данными?
Этот коэффициент трансформации предусмотрен, но выходные параметры для диапазона 1000–3150 А определяются индивидуально под проект. Запросите специальную табличку с данными и информацию о превышении температуры.
В6: Что требуется для ALF 40?
Сердечник 5P40 должен сохранять заявленную точность защиты при токе, в сорок раз превышающем номинальный, при указанной нагрузке. Это требует тщательной согласованности реле, кабельных цепей и токов короткого замыкания.
В7: Что необходимо проверить при монтаже?
Убедитесь в правильности компоновки первичных выводов (низкотоковой или высокотоковой), надёжности крепления основания, фазных расстояний, последовательности зажимов сердечников, полярности и заземления. Никогда не размыкайте вторичную обмотку под напряжением.
Часто задаваемые вопросы
Q1: Как правильно установить трансформатор тока LZZBJ9-35?
Установка допускается только внутри помещений с защитой от вибраций и агрессивных газов. Поверхность эпоксидной изоляции должна быть чистой и сухой. Для особых условий эксплуатации свяжитесь с нами.
Q2: Для каких классов напряжения подходит данная модель?
Модель предназначена для внутренних распределительных устройств напряжением 35, 36 и 40,5 кВ. Номинальный уровень изоляции составляет 40,5/95/185 кВ. Уточняйте совместимость с вашим проектом.
Q3: Какой максимальный первичный ток поддерживает оборудование?
Диапазон первичных токов составляет от 20 А до 3150 А. При монтаже необходимо убедиться в правильности компоновки выводов для выбранного диапазона. Запросите техзадание для подбора.
Q4: Какие международные стандарты поддерживает продукция?
Трансформаторы соответствуют стандартам IEC 61869-1, IEC 61869-2, а также GB/T 20840.1 и GB/T 20840.2. Предоставление оригиналов сертификатов обсуждается при оформлении заказа.
Q5: Возможны ли индивидуальные заводские испытания?
Базовые испытания выполняются согласно стандартам МЭК. Специальные требования к тестированию или расширенной приемке обсуждаются индивидуально. Свяжитесь с отделом продаж для согласования протоколов.
Q6: Кто является производителем этих высоковольтных трансформаторов?
Производителем выступает компания Daulma, выпускающая измерительное оборудование для сетей до 40,5 кВ. Изделия имеют литую эпоксидную изоляцию. Запросите актуальный каталог продукции.
