نظرة عامة
يُعد محول التيار LZZBW-10/165/2S محولاً خارجياً من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة التيار المتردد متوسطة الجهد بجهد مصنّف يصل إلى 12 كيلوفولت. يتميز بعازلية من راتنج الإيبوكسي، مما يوفر قوة عازلية ممتازة ومقاومة بيئية لتشغيل موثوق في الهواء الطلق.
يدعم هذا المحول تيارات ثانوية قدرها 5 أمبير أو 1 أمبير، ويقدم درجات دقة مثل 0.2/10P و0.25/10P و0.5/10P، مما يجعله مناسبًا لكلٍ من تطبيقات القياس والحماية. وهو متوافق مع المعيارين الدولي IEC61869-2:2012 والصيني GB20840.2-2014، مما يضمن أداءً متسقًا في شبكات التوزيع الخارجية، وتركيبات الخلايا الكهربائية، وأنظمة الحماية بالمرحلات.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| الجهد المصنّف | 10/11/12 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| درجة حرارة المحيط | -5°م إلى +55°م |
| نطاق التيار الأولي | 5–1000 أمبير |
| مجمّعات درجات الدقة | 0.2/10P، 0.25/10P، 0.5/10P |
| تيار الحرارة القصير الأمد | 45–60 كيلوأمبير/1 ثانية |
| التيار الديناميكي | 90–150 كيلوأمبير |
| مادة العزل | راتنج الإيبوكسي |

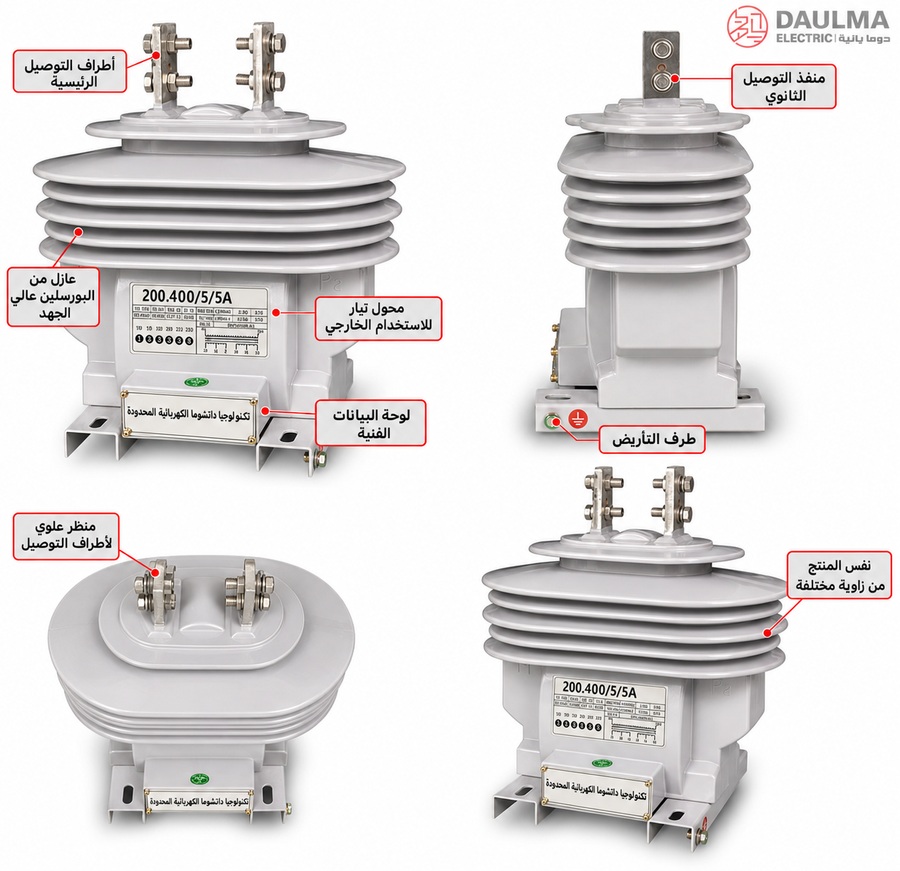

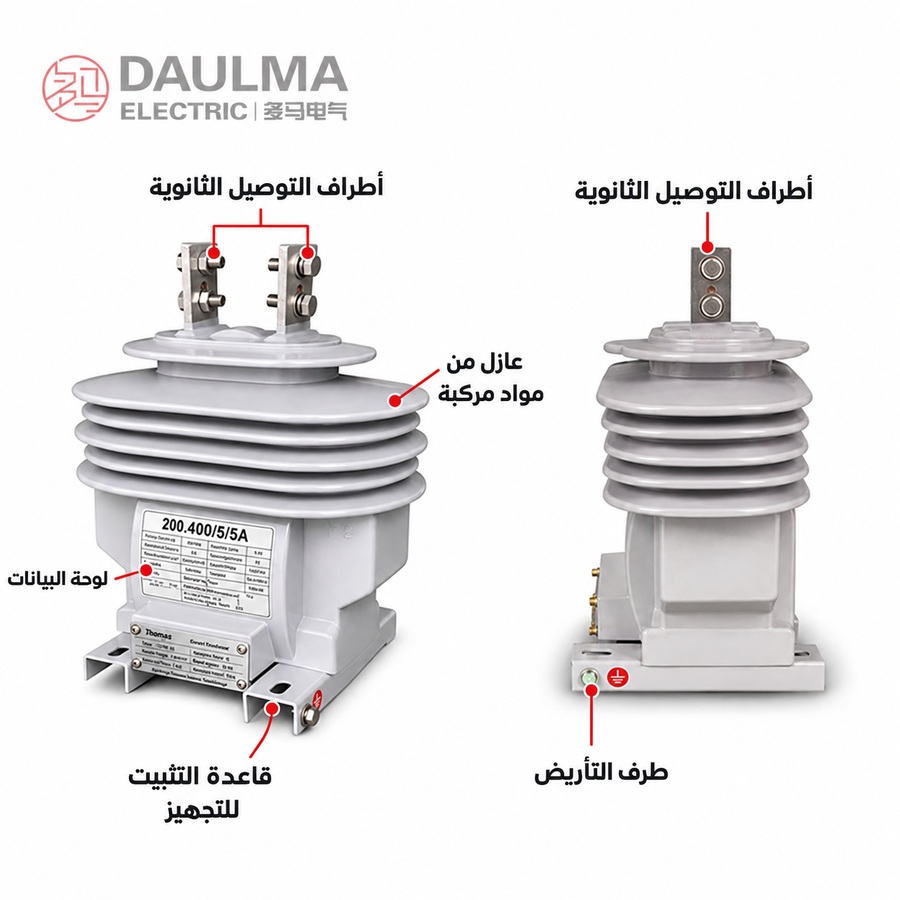

البناء
يتميز محول التيار LZZBW-10/165/2S بتصميم عمودي متين مغلف بالكامل براتنج إيبوكسي مصبوب من فئة الاستخدام الخارجي. يوفر هذا البناء قوة ميكانيكية فائقة، ومقاومة للرطوبة، واستقرارًا طويل الأمد للعزل تحت الظروف البيئية القاسية. يمر الموصل الأولي محوريًا عبر المركز، بينما تكون لفائف الثانوي مدمجة داخل مصفوفة الراتنج، مما يضمن عزلًا كاملاً بين دوائر الجهد العالي والجهد المنخفض. توجد كتل طرفية مدمجة في الأعلى لتوصيلات ثانوية آمنة، ويتضمن القاعدة تجهيزات للتثبيت المباشر على الهياكل الداعمة أو إطارات الخلايا الكهربائية.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -40°م إلى +40°م
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- الرطوبة النسبية: متوسط القيمة اليومية لا يزيد عن 95%، ومتوسط القيمة الشهرية لا يزيد عن 90%
- بيئة التركيب: خارجي، غير مغلق، فئة شدة التلوث III
- شدة الزلازل: لا تتجاوز 8 درجات (0.2g)
- سرعة الرياح: لا تتجاوز 34 م/ث
البيانات الفنية
محول التيار LZZBW-10/165/2S هو محول تيار عمودي خارجي من راتنج الإيبوكسي المصبوب بجهد 10 كيلوفولت، مصمم للعمل في درجات حرارة محيطة من -40°م إلى +40°م وعلى ارتفاعات تصل إلى 1000 متر. وهو متوافق مع معايير IEC 61869 ويدعم تيارات أولية مصنّفة تصل إلى 165 أمبير مع لفافتين ثانويتين.
| التيار الأولي
المصنّف (A) |
مجمّع
درجات الدقة |
الخرج المصنّف (فولت أمبير) | التيار الحراري
القصير الأمد المصنّف (كيلوأمبير/1 ث) |
التيار
الديناميكي المصنّف (كيلوأمبير) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 / 0.5 | 5P | 10P | ||||
| 5–400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 800 | 50 I1n | 100 I1n | |||||
| 1000 | 45 I1n | 90 I1n | |||||
التركيب والتوصيلات

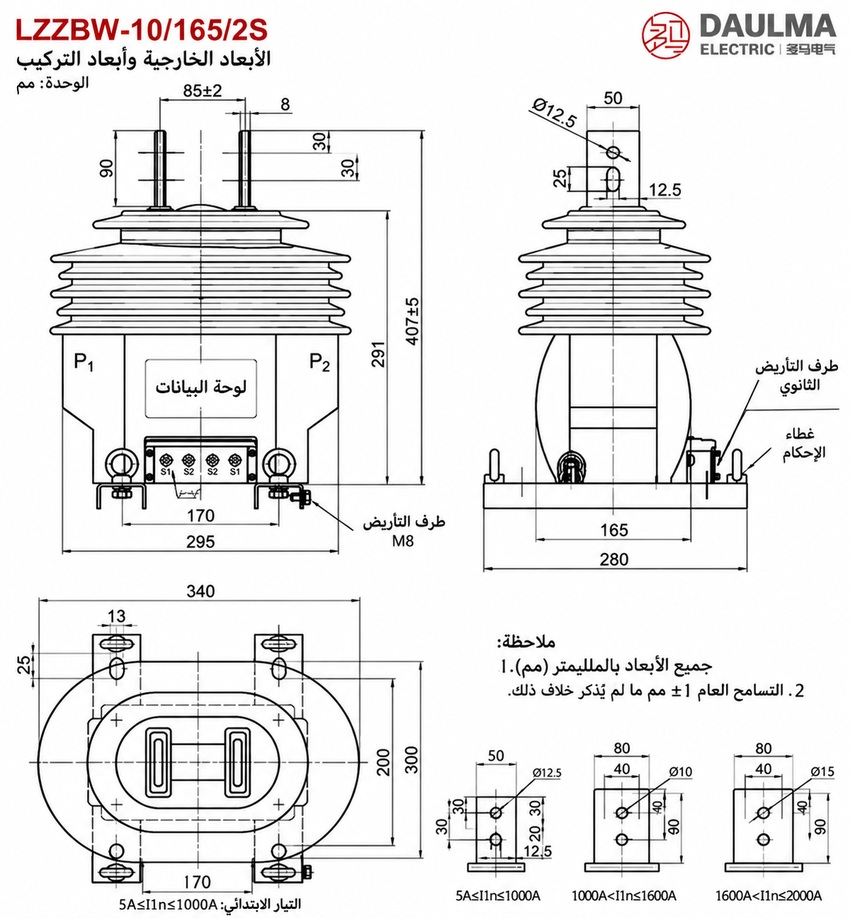

مخطط التركيب
تم تصميم محول التيار الخارجي LZZBW-10/165/2S من نوع العمودي المصبوب من راتنج الإيبوكسي للتثبيت الرأسي على هيكل داعم باستخدام شفة القاعدة ونمط البراغي المقدَّم. تأكد من المحاذاة الصحيحة والتثبيت الآمن وفقًا للأبعاد الموضحة في المخطط.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بناءً على جهد النظام (10/11/12 كيلوفولت) ومستوى العزل المطلوب (12/42/75 كيلوفولت).
- اختر تيار الخرج الثانوي إما 5 أمبير أو 1 أمبير حسب متطلبات القياس أو الحماية.
- تأكد من الامتثال للمعيارين الدولي IEC61869-2:2012 والصيني GB20840.2-2014.
- تحقق من أن قدرة تحمل القصر تتوافق مع مستويات العطل في النظام بالنسبة التيارات الحرارية والديناميكية.
- تأكد من أن نطاق درجة حرارة التشغيل المحيطة (-5°م إلى +55°م) مناسب لبيئة التركيب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZBW-10 في المناطق الساحلية الرطبة؟
نعم، مصمم للتركيب الخارجي بفئة تلوث III ورطوبة نسبية تصل إلى 95%. يُرجى تحديد ظروف الموقع الدقيقة للتأكد من ملاءمته.
Q2: أي فئة دقة مناسبة لعدادات الفواتير التجارية؟
اختر فئة الدقة 0.2S لقياس الفواتير. تضمن دقة عالية ضمن نطاق تيار واسع وفقاً لمعيار IEC 61869.
Q3: ما هو التيار الحراري القصير الأمد المسموح به؟
يصل التيار الحراري إلى 60 أو 50 ضعف التيار الأولي لمدة ثانية واحدة. يجب مطابقة هذا مع تيار القصر الفعلي في الشبكة.
Q4: هل محولات التيار متوافقة مع معايير IEC الدولية؟
نعم، جميع المحولات مصممة ومختبرة وفقاً لمعيار IEC 61869. يمكن توفير شهادات المطابقة والاختبار الخاصة بكل طلب عند الحاجة.
Q5: هل يمكن تخصيص نسبة التحويل الأولي للتيار؟
نعم، تتوفر تيارات أولية مصنفة متعددة تصل إلى 600 أمبير. تواصل معنا بتفاصيل مشروعك للحصول على النسب المخصصة.
Q6: أين يتم استخدام محول التيار الخارجي من الإيبوكسي؟
يُستخدم في محطات التوزيع الخارجية وشبكات الجهد المتوسط حتى 12 كيلوفولت. يوفر عزلًا ممتازًا ومقاومة للعوامل الجوية القاسية.
Q7: ما هي أقصى سرعة رياح يتحملها المحول؟
يتحمل المحول سرعات رياح تصل إلى 34 متر/ثانية دون تأثر. يُنصح بتثبيت إضافي في المناطق المعرضة للعواصف الشديدة.
