Обзор
Трансформатор тока LZZBW-10/165/2S предназначен для наружной установки в сетях переменного тока среднего напряжения с номинальным напряжением до 12 кВ. Изоляция выполнена из эпоксидной смолы, что обеспечивает высокую электрическую прочность и устойчивость к внешним воздействиям при эксплуатации на открытом воздухе.
Данный трансформатор поддерживает вторичные токи 5 А или 1 А и имеет комбинированные классы точности 0,2/10P, 0,25/10P и 0,5/10P, что делает его пригодным как для измерительных, так и для защитных применений. Изделие соответствует международному стандарту IEC61869-2:2012 и китайскому стандарту GB20840.2-2014, гарантируя стабильную работу в распределительных сетях наружной установки, КРУ и системах релейной защиты.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10/11/12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц |
| Вторичный ток | 5 А или 1 А |
| Температура окружающей среды | от –5 °C до +55 °C |
| Диапазон первичного тока | 5–1000 А |
| Комбинации классов точности | 0,2/10P, 0,25/10P, 0,5/10P |
| Термический ток короткого замыкания (кратковременный) | 45–60 кА/1 с |
| Динамический ток | 90–150 кА |
| Материал изоляции | Эпоксидная смола |
Конструкция
Трансформатор тока LZZBW-10/165/2S выполнен в виде прочного опорного типа, полностью залитого эпоксидной смолой для наружной установки. Такая конструкция обеспечивает высокую механическую прочность, устойчивость к влаге и долговременную стабильность изоляции в суровых климатических условиях. Первичный проводник проходит осевым образом через центр, а вторичные обмотки полностью залиты в эпоксидную матрицу, что гарантирует полную гальваническую развязку между цепями высокого и низкого напряжения. В верхней части интегрированы клеммные колодки для надежного подключения вторичных цепей, а в основании предусмотрены крепёжные элементы для монтажа непосредственно на опорные конструкции или рамы КРУ.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от –40 °C до +40 °C
- Высота над уровнем моря: не более 1000 м
- Относительная влажность: среднесуточное значение не более 95 %, среднемесячное — не более 90 %
- Условия установки: наружная, не закрытая, степень загрязнения III
- Сейсмическая активность: не более 8 баллов (0,2g)
- Скорость ветра: не более 34 м/с
Технические данные
Трансформатор тока LZZBW-10/165/2S — это опорный наружный литой трансформатор тока класса 10 кВ с эпоксидной изоляцией, предназначенный для работы при температуре окружающей среды от –40 °C до +40 °C и на высоте до 1000 м над уровнем моря. Соответствует стандарту IEC 61869 и поддерживает номинальные первичные токи до 165 А с двумя вторичными обмотками.
| Номинальный
первичный |
Комбинация
классов |
Номинальная нагрузка (В·А) | Номинальный кратковременный
термический |
Номинальный
динамический |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 / 0,5 | 5P | 10P | ||||
| 5–400 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 800 | 50 I1n | 100 I1n | |||||
| 1000 | 45 I1n | 90 I1n | |||||
Установка и подключение

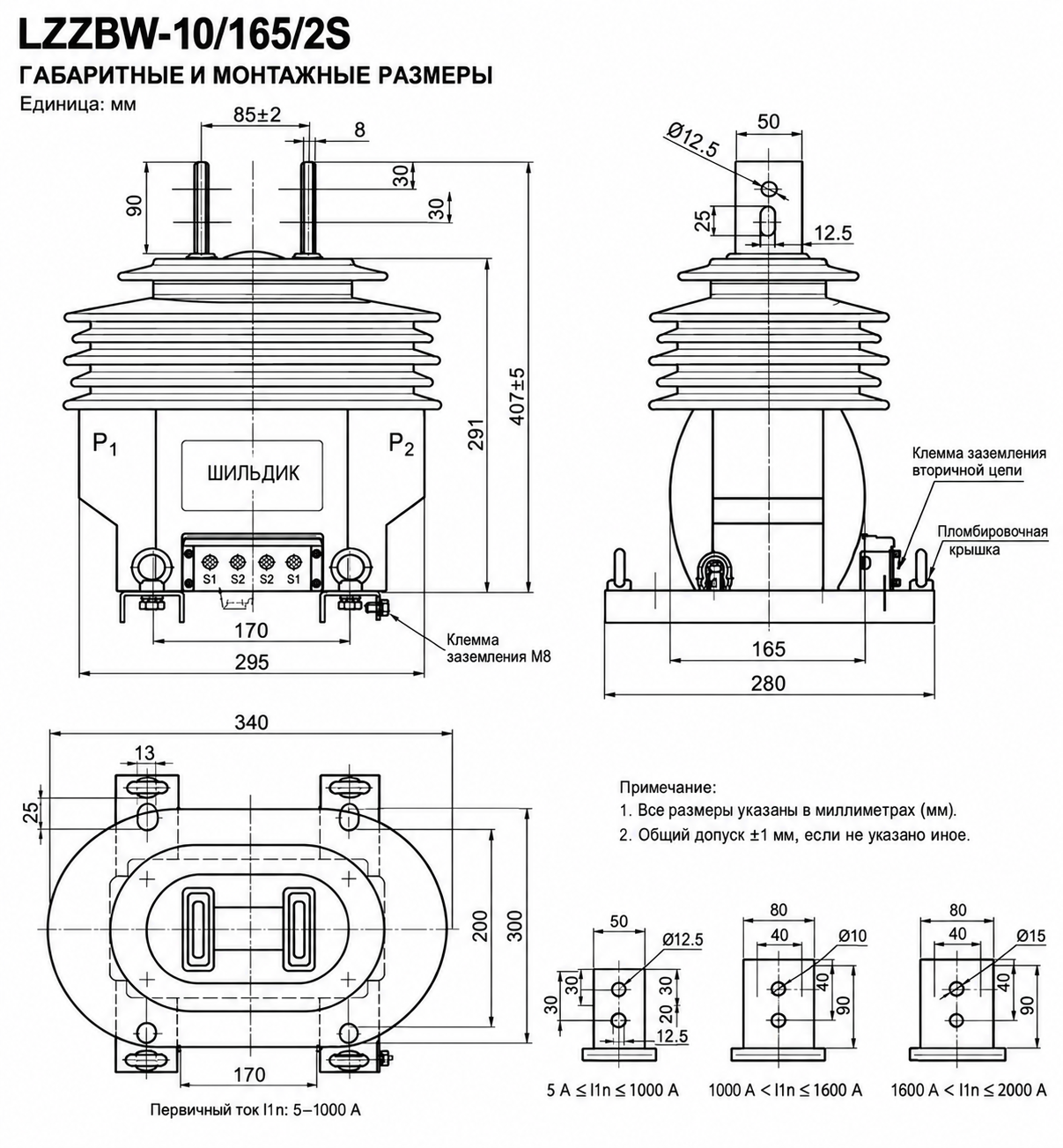

Схема монтажа
Трансформатор тока наружной установки LZZBW-10/165/2S опорного типа с литой эпоксидной изоляцией предназначен для вертикального монтажа на опорную конструкцию с использованием фланца основания и заданного расположения отверстий под болты. Обеспечьте правильное выравнивание и надёжное крепление в соответствии с размерами, указанными на схеме.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте изделие в зависимости от напряжения сети (10/11/12 кВ) и требуемого уровня изоляции (12/42/75 кВ).
- Определите необходимый вторичный ток — 5 А или 1 А — в зависимости от задач измерения или защиты.
- Убедитесь в соответствии международному стандарту IEC61869-2:2012 и китайскому стандарту GB20840.2-2014.
- Проверьте, что способность выдерживать токи короткого замыкания (термический и динамический) соответствует параметрам вашей системы.
- Подтвердите, что диапазон рабочих температур окружающей среды (от –5 °C до +55 °C) подходит для условий установки.
Часто задаваемые вопросы
Вопрос 1: Для каких применений подходит трансформатор тока LZZBW-10/165/2S?
Трансформатор тока LZZBW-10/165/2S предназначен для наружной установки в сетях среднего напряжения и используется для измерения, учёта электроэнергии и функций релейной защиты.
Вопрос 2: Какие варианты вторичного тока доступны для этого ТТ?
Данный литой трансформатор тока выпускается со стандартными значениями вторичного тока 5 А или 1 А.
Вопрос 3: Какой уровень изоляции у трансформатора LZZBW-10/165/2S?
Уровень изоляции составляет 12/42/75 кВ, что позволяет использовать устройство в сетях 10 кВ, 11 кВ и 12 кВ.
Вопрос 4: Каким международным и национальным стандартам соответствует данный ТТ?
Изделие соответствует стандартам IEC61869-2:2012 и GB20840.2-2014, что обеспечивает его признание как на глобальном, так и на локальном рынках.
Вопрос 5: Может ли этот трансформатор тока выдерживать большие токи короткого замыкания?
Да, он рассчитан на выдерживание заданных термических и динамических токов короткого замыкания без повреждений.
Вопрос 6: Каков рекомендуемый диапазон температур окружающей среды для эксплуатации?
Трансформатор тока LZZBW-10/165/2S надёжно работает при температуре окружающей среды от –5 °C до +55 °C.
Вопрос 7: Как следует монтировать трансформатор LZZBW-10/165/2S при установке?
Установите его на монтажное основание в соответствии с компоновкой КРУ, соблюдая вертикальное или горизонтальное положение, как указано в технической документации.
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета используйте обмотку класса 0,2S. Она обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока согласно IEC 61869. Точные параметры калибровки уточняйте при заказе.
Q2: Можно ли устанавливать данный трансформатор на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м над уровнем моря. Для высокогорных объектов требуется специальное заводское исполнение с усиленной изоляцией. Технические условия согласовываются индивидуально.
Q3: Какие параметры термической и динамической стойкости для защитных обмоток?
Защитные обмотки классов 5P и 10P имеют номинальную нагрузку 10 или 15 ВА. Значения термического и динамического тока зависят от первичного номинала. Точные характеристики уточняйте в опросном листе.
Q4: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Оборудование проходит стандартные приемо-сдаточные испытания по IEC 61869, включая проверку коэффициента трансформации и сопротивления изоляции. Протоколы испытаний и сертификаты качества поставляются в комплекте.
Q5: Доступны ли варианты с первичным током свыше 165 А?
Базовая модель LZZBW-10/165/2S рассчитана на 165 А, но серия поддерживает номиналы от 5 до 400 А. Изготовление под требуемый ток возможно по запросу. Свяжитесь с отделом продаж для расчета.
Q6: Для каких распределительных устройств подходит эта модель наружной установки?
Эпоксидный трансформатор LZZBW-10 предназначен для комплектных подстанций и открытых распределительных устройств 10 кВ. Степень загрязнения III требует учета климатических условий при проектировании.
