พารามิเตอร์ทางเทคนิค

เงื่อนไขการใช้งาน

• อุณหภูมิแวดล้อม: -40°C ถึง +40°C
• ระดับความสูง: ไม่เกิน 1000 เมตรเหนือระดับน้ำทะเล
• ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% ค่าเฉลี่ยรายเดือนไม่เกิน 90%
• สภาพแวดล้อมการติดตั้ง: กลางแจ้ง ไม่มีที่กำบัง ระดับความสกปรกของสิ่งแวดล้อมระดับ III
• ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา (0.2g)
• ความเร็วลม: ไม่เกิน 34 m/s

ข้อมูลทางเทคนิค

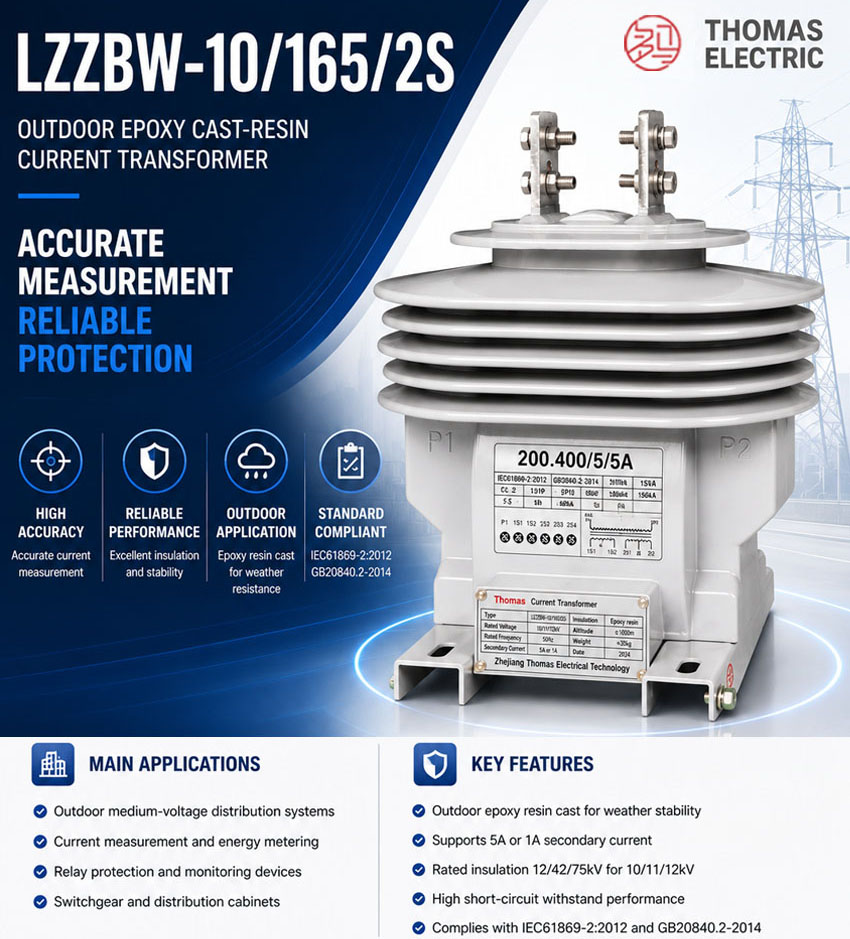

LZZBW-10/165/2S เป็นตัวแปลงกระแสไฟฟ้าชนิดเสา แรงดัน 10 kV ชนิดเรซินหล่อ สำหรับติดตั้งกลางแจ้ง ใช้ฉนวนอีพ็อกซี ออกแบบให้ทำงานได้ในอุณหภูมิแวดล้อม -40°C ถึง +40°C และระดับความสูงไม่เกิน 1000 เมตร เป็นไปตามมาตรฐาน IEC 61869 และรองรับกระแสขั้นปฐมภูมิสูงสุด 165 A พร้อมขดลวดขั้นทุติยภูมิคู่

การติดตั้งและการเดินสาย

แผนภาพการติดตั้ง

ตัวแปลงกระแสไฟฟ้า LZZBW-10/165/2S ชนิดเรซินหล่อ แบบเสา สำหรับติดตั้งกลางแจ้ง ออกแบบให้ติดตั้งในแนวตั้งบนโครงรับ โดยใช้หน้าแปลนฐานและรูยึดที่ให้มา โปรดตรวจสอบการจัดแนวและยึดให้แน่นหนา ตามขนาดที่แสดงในแผนภาพ

การเลือกและคำถามที่พบบ่อย

คู่มือการเลือกใช้งาน

• เลือกตามแรงดันระบบ (10/11/12kV) และระดับฉนวนที่ต้องการ (12/42/75kV)
• เลือกกระแสขั้นทุติยภูมิ 5A หรือ 1A ตามความต้องการในการวัดค่าหรือการป้องกัน
• ตรวจสอบให้แน่ใจว่าเป็นไปตามมาตรฐานสากล IEC61869-2:2012 และมาตรฐานจีน GB20840.2-2014
• ตรวจสอบความสามารถในการทนกระแสลัดวงจร ทั้งกระแสความร้อนชั่วคราวและกระแสพลวัต ให้สอดคล้องกับระดับกระแสลัดวงจรของระบบ
• ยืนยันว่าช่วงอุณหภูมิแวดล้อม (-5°C ถึง +55°C) เหมาะสมกับสภาพแวดล้อมที่ติดตั้ง

คำถามที่พบบ่อย

Q1: ตัวแปลงกระแสไฟฟ้า LZZBW-10/165/2S เหมาะสำหรับงานประเภทใด?

LZZBW-10/165/2S ออกแบบมาสำหรับใช้งานกลางแจ้งในระบบแรงดันปานกลาง รองรับทั้งการวัดค่า การตรวจนับพลังงาน และการทำงานของรีเลย์ป้องกัน

Q2: กระแสขั้นทุติยภูมิที่มีให้เลือกมีอะไรบ้าง?

ตัวแปลงกระแสไฟฟ้าชนิดเรซินหล่อนี้มีกระแสขั้นทุติยภูมิมาตรฐานให้เลือก 2 แบบ คือ 5A หรือ 1A

Q3: ระดับฉนวนของ LZZBW-10/165/2S เป็นเท่าใด?

มีระดับฉนวน 12/42/75kV เหมาะสำหรับระบบไฟฟ้าแรงดัน 10kV, 11kV และ 12kV

Q4: ตัวแปลงกระแสไฟฟ้านี้ผ่านมาตรฐานสากลและมาตรฐานชาติใดบ้าง?

ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน IEC61869-2:2012 และ GB20840.2-2014 จึงได้รับการยอมรับทั้งในระดับสากลและท้องถิ่น

Q5: ตัวแปลงกระแสไฟฟ้านี้สามารถทนกระแสลัดวงจรสูงได้หรือไม่?

ได้ ผลิตภัณฑ์นี้มีการกำหนดค่ากระแสความร้อนชั่วคราวและกระแสพลวัตขณะลัดวงจรไว้ชัดเจน สามารถทนได้โดยไม่เกิดความเสียหาย

Q6: ช่วงอุณหภูมิแวดล้อมที่แนะนำสำหรับการใช้งานคือเท่าใด?

LZZBW-10/165/2S ทำงานได้อย่างเชื่อถือได้ในช่วงอุณหภูมิแวดล้อม -5°C ถึง +55°C

Q7: ควรติดตั้ง LZZBW-10/165/2S อย่างไร?

ติดตั้งบนฐานยึดตามผังตู้สวิตช์เกียร์ โดยรักษาแนวตั้งหรือแนวนอนตามที่ระบุไว้

คำถามที่พบบ่อย

Q1: สามารถติดตั้งตัวแปลงกระแสไฟฟ้านี้ในพื้นที่กลางแจ้งที่มีมลพิษสูงได้หรือไม่

ได้ ตัวแปลงกระแสไฟฟ้า LZZBW-10 ออกแบบสำหรับกลางแจ้งระดับความสกปรก III โดยใช้ฉนวนอีพ็อกซีหล่อเรซิน กรุณาระบุสภาพแวดล้อมหน้างานเพื่อตรวจสอบความเหมาะสม

Q2: คลาสความแม่นยำใดที่เหมาะสมสำหรับการวัดค่าเพื่อคิดเงิน

แนะนำคลาส 0.2S สำหรับการวัดเพื่อคิดเงิน รองรับกำลังเอาต์พุตกำหนด 10 VA ตามมาตรฐาน IEC 61869 กรุณาระบุความต้องการขดลวดทุติยภูมิคู่ในการสั่งซื้อ

Q3: ตัวแปลงกระแสไฟฟ้ามีพิกัดทนกระแสความร้อนและกระแสพลวัตเท่าใด

ทนกระแสความร้อนชั่วคราว 60 เท่า และกระแสพลวัต 150 เท่าของกระแสกำหนด สำหรับพิกัดกระแสปฐมภูมิ 5-400 A ยืนยันสเปคกับโรงงานหากใช้พิกัด 600 A

Q4: สามารถสั่งซื้อพิกัดกระแสปฐมภูมิแบบกำหนดเองได้หรือไม่

ได้ รองรับการปรับแต่งพิกัดกระแสปฐมภูมิสูงสุด 165 A ตามรุ่น LZZBW-10/165/2S สำหรับพิกัดอื่นๆ ในตาราง ต้องตรวจสอบความพร้อมผลิตกับโรงงาน

Q5: อุปกรณ์นี้ทำงานที่ระดับความสูงมากกว่า 1000 เมตรได้หรือไม่

ไม่ได้ พิกัดมาตรฐานรองรับระดับความสูงไม่เกิน 1000 เมตร และอุณหภูมิแวดล้อม -40°C ถึง +40°C หากหน้างานสูงกว่านี้ต้องแจ้งเพื่อประเมินการลดพิกัด

Q6: ตัวแปลงกระแสไฟฟ้าชนิดเรซินหล่อรุ่นนี้เหมาะสำหรับระบบไฟฟ้าประเภทใด

เหมาะสำหรับระบบจ่ายไฟฟ้ากลางแจ้ง 10kV ระดับความสกปรก III ทนความเร็วลม 34 m/s และแผ่นดินไหว 8 องศา ปรึกษาวิศวกรเพื่อเลือกพิกัดที่ตรงกับโครงการ
