نظرة عامة

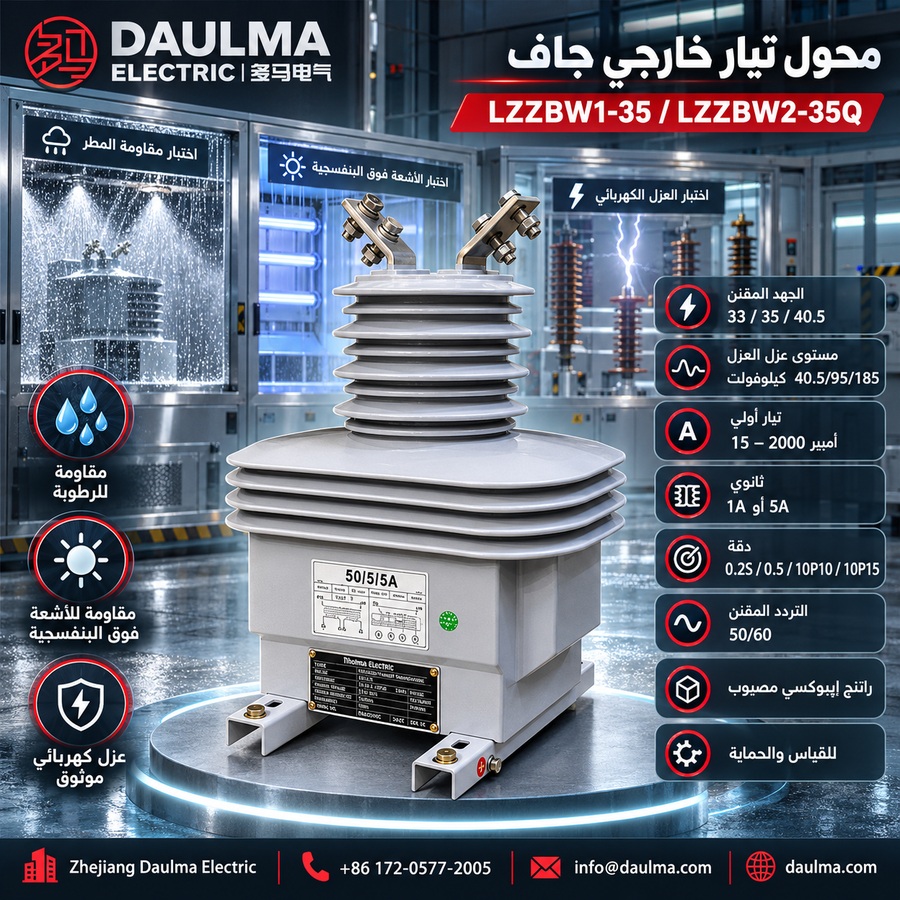

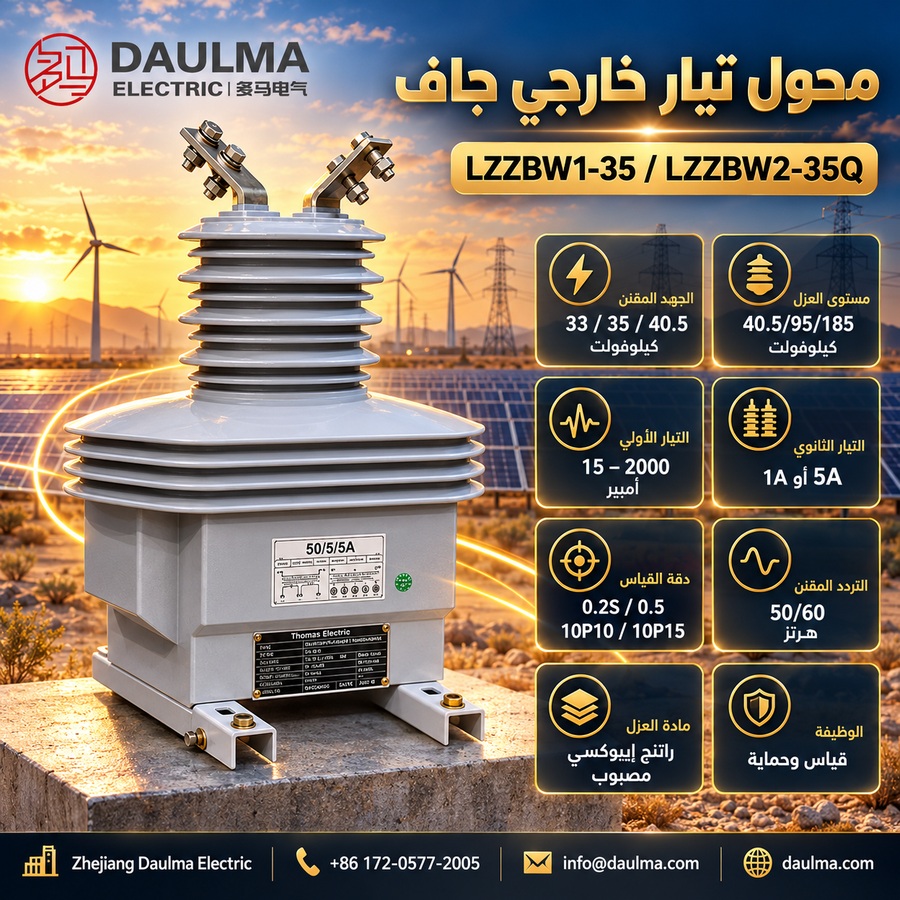

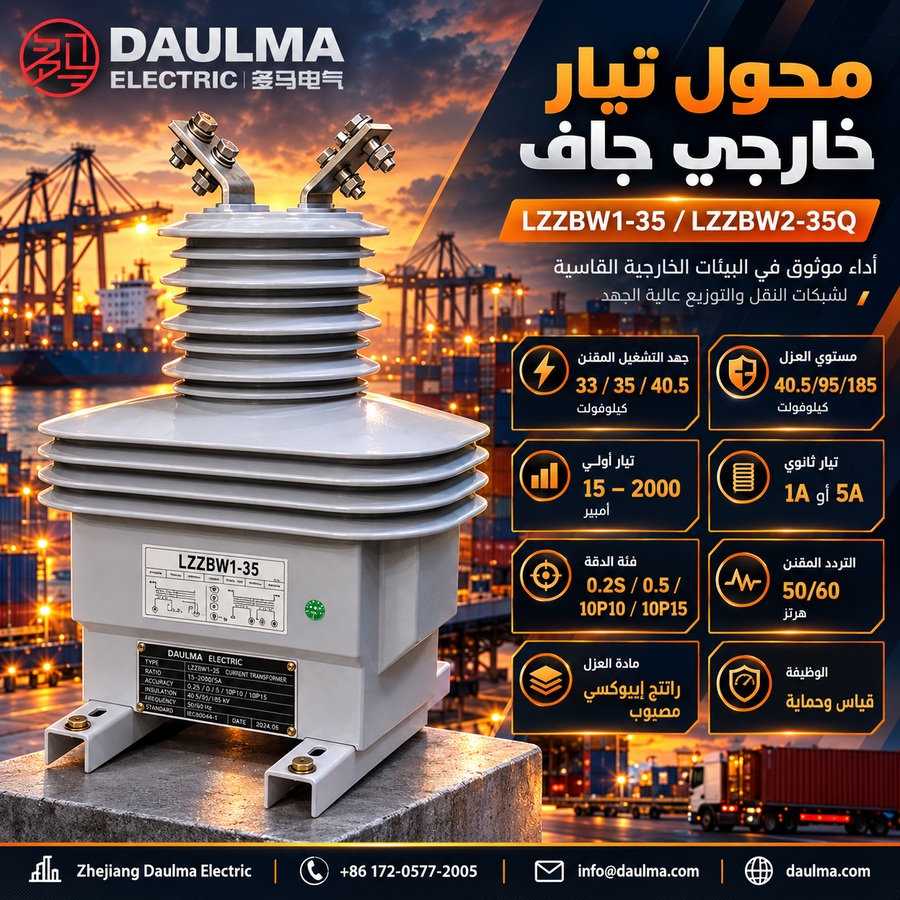

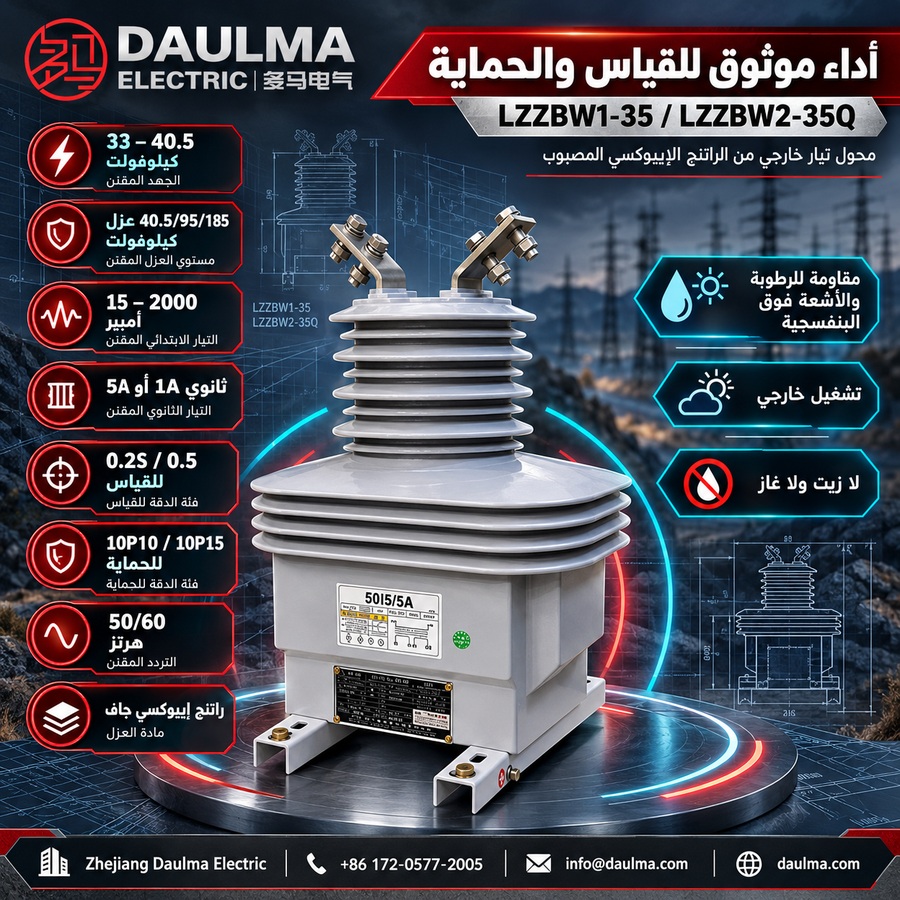

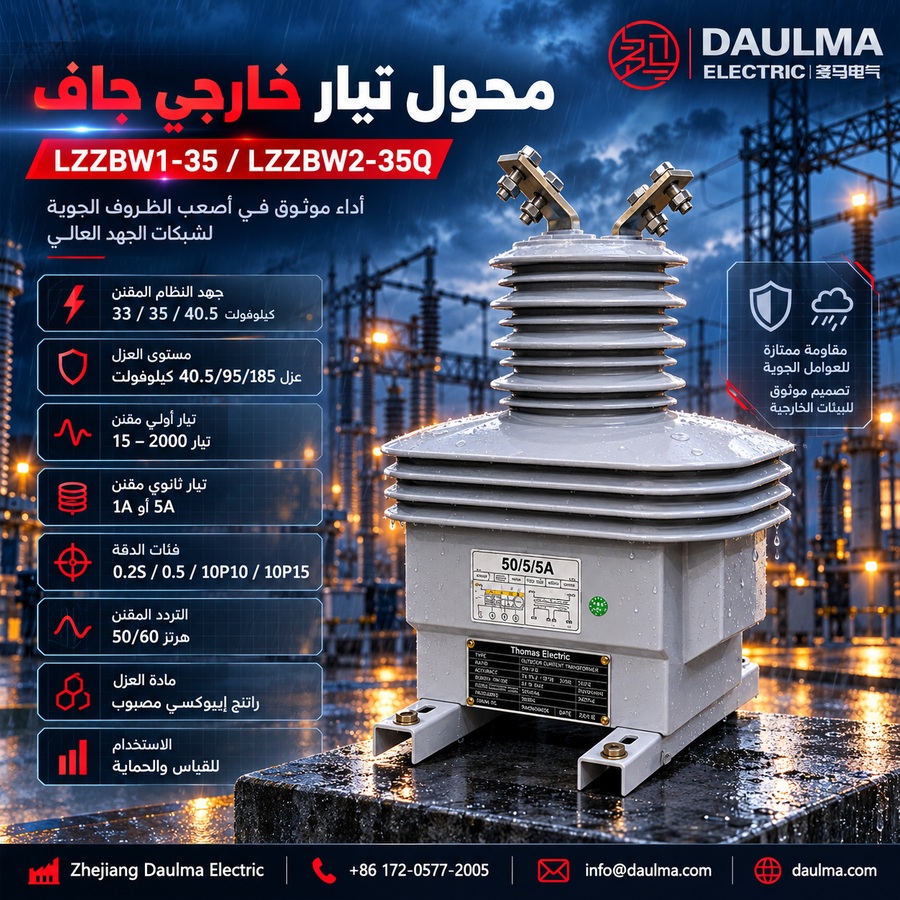

محولا التيار LZZBW1-35 وLZZBW2-35Q هما محولا تيار خارجيان من النوع الجاف مصممان لأنظمة الطاقة المتناوبة بجهد 33 كيلوفولت و35 كيلوفولت و40.5 كيلوفولت. يتميزان بهيكل عازل مغلق بالكامل من راتنج الإيبوكسي المصبوب، مما يوفر مقاومة عزل كهربائي عالية، ومتانة ميكانيكية، وموثوقية طويلة الأمد في البيئات الخارجية المعرضة للعوامل الجوية.
يدعم هذان الجهازان فئات دقة القياس (مثل 0.2S، 0.5) والحماية (مثل 10P10، 10P15)، مما يجعلهما مناسبين لمراقبة الدخل، وقياس استهلاك الطاقة لأغراض الفوترة، وحماية المرحلات في المحطات الفرعية، والمصانع الصناعية، وأنظمة جمع الطاقة المتجددة. كما أنهما يتوافقان مع المتطلبات القياسية لشبكات 50 هرتز أو 60 هرتز، ومصنّفان للعمل على ارتفاعات تصل إلى 1000 متر دون استخدام زيت أو مواد خطرة.
ملخص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 33kV / 35kV / 40.5kV |
| مستوى العزل المقنن | 40.5/95/185kV |
| التردد المقنن | 50Hz أو 60Hz |
| تيار الثانوي المقنن | 5A أو 1A |
| فئات دقة القياس | 0.2S, 0.2, 0.5 |
| فئات دقة الحماية | 10P10, 10P15 |
| نوع التركيب | خارجي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| الهيكل | نوع عمودي، مغلق بالكامل |
| مدى درجة حرارة المحيط | -5°C إلى +40°C |
| حد الارتفاع | ≤ 1000m |
| التطبيق | القياس، القياس لأغراض الفوترة، حماية المرحلات |
رمز التسمية للموديل
- L: محول تيار.
- Z: هيكل نوع عمودي / عمودي.
- Z: عزل مصبوب من راتنج الإيبوكسي.
- B: قدرة على وجود لفات للقياس والحماية.
- W: نوع خارجي.
- 1 / 2: منصة هيكلية أو تسلسل تصميمي.
- 35: منصة فئة 35 كيلوفولت (تغطي أنظمة 33 كيلوفولت–40.5 كيلوفولت).
- Q: متغير خارجي محسّن أو خاص بمشروع معين.
البناء

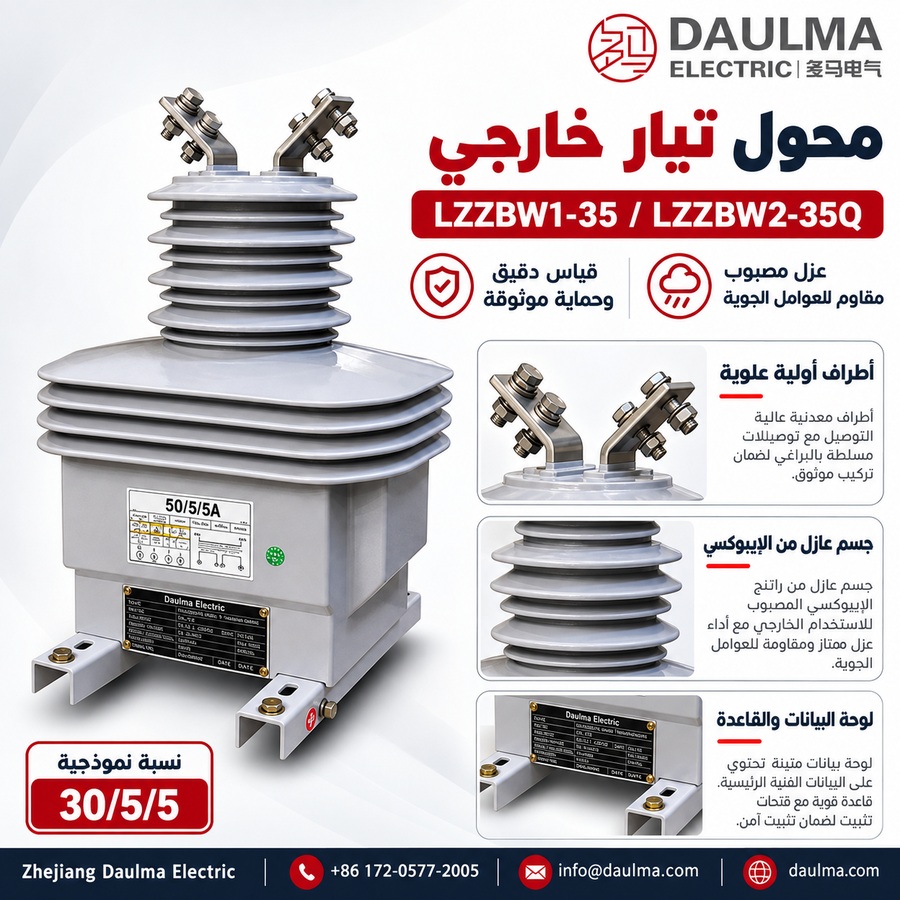

يستخدم محولا LZZBW1-35 وLZZBW2-35Q هيكلًا عموديًا مغلقًا بالكامل من راتنج الإيبوكسي المصبوب، يدمج لفات الأولي والثانوي في غلاف أحادي مقاوم للعوامل الجوية. يمر الموصل الأولي عموديًا عبر مركز الوحدة، مع أطراف أولية مثبتة في الأعلى لتوصيل آمن. أما لفات الثانوي فتكون مضمّنة داخليًا وتُخرج إلى صندوق طرفيات ذي وصول أمامي، مما يسهّل التوصيل والفحص. يوفر راتنج الإيبوكسي مقاومة ممتازة للتتبع الكهربائي، وثباتًا ضد الأشعة فوق البنفسجية، وحماية من الرطوبة، مما يلغي الحاجة إلى العزل بالزيت أو الغاز. ويضمن هذا البناء الجاف تشغيلًا خاليًا من الصيانة ونشرًا آمنًا في المواقع الخارجية ذات الرطوبة العالية أو الحساسة بيئيًا.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -5°C إلى +40°C كمرجع؛ ظروف تشغيل خارجية خاصة باتفاق بين الطرفين
- التركيب: خارجي
المواصفات الفنية
محولا LZZBW1-35 وLZZBW2-35Q هما محولا تيار خارجيان مصبوبان بالإيبوكسي مصممان لأنظمة 33kV/35kV/40.5kV، بمستوى عزل مقنن 40.5/95/185kV. يعملان بتردد 50Hz أو 60Hz، ويدعمان تيارات أولية من 15A إلى 2000A، ويلتزمان بمعايير IEC 61869-1، IEC 61869-2، GB/T 20840.1، وGB/T 20840.2.
| التيار الأولي المقنن (A) |
مزيج فئات الدقة |
القدرة الظاهرة المقننة (VA) |
التيار الحراري المقنن قصير المدى (kA/1S) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 15 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 10P10/10P10 10P15/10P15 |
30/50 30/30 30/20 20/20 15/15 |
3 | 7.5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37.5 | ||
| 100 | 21 | 52.5 | ||
| 150 | 31.5 | 78.75 | ||
| 200 | 45 | 112.5 | ||
| 300 | ||||
| 400 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 0.2(0.5)/10P20 10P10/10P10 10P15/10P15 |
50/50 50/30 50/20 50/15 30/30 20/25 |
63 | 157.5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
التركيب والتوصيلات
التركيب
يتم تركيب محولي LZZBW1-35 / LZZBW2-35Q خارجيًا على لوحة تثبيت مستقرة، أو حامل فولاذي، أو هيكل مثبت على عمود، أو أساس محطة فرعية. تُظهر الرسومات الهندسية أبعادًا خارجية مختلفة وفقًا لنطاق التيار، بما في ذلك الهياكل الخاصة بـ 15–400A، 500–1000A و1200–2000A. قبل التركيب، يجب التأكد من تخطيط ثقوب التثبيت، واتجاه الموصل، وترتيب الأطراف الأولية، وموضع التوصيل بالأرض، ووصول صندوق الطرفيات الثانوية وفقًا للرسم المعتمد.
اللفات وترميز الأطراف
عادةً ما تكون الأطراف الأولية مُرمَّزة بـ P1 وP2. أما الأطراف الثانوية فتُرتّب في صندوق الطرفيات الأمامي ويجب توصيلها وفقًا لمخطط الأسلاك المعتمد. بالنسبة للتكوينات متعددة اللفات للقياس والحماية، يجب تعيين كل لفة ثانوية بوضوح قبل التصنيع.
| الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الأولية | تُستخدم كمرجع لاتجاه التيار الأولي والاستقطاب. |
| S1 / S2 | لفة ثانوية واحدة | تُستخدم عندما يُحدد مخرج ثانوي واحد. |
| 1S1 / 1S2 | اللفة الثانوية الأولى | تُخصص عادةً للقياس أو قياس التيار. |
| 2S1 / 2S2 | اللفة الثانوية الثانية | تُخصص عادةً لحماية المرحلات. |
| 3S1 / 3S2 | لفة ثانوية إضافية عند التحديد | تُستخدم لحماية احتياطية، أو مراقبة مستقلة، أو دائرة مرحلات إضافية. |
| نقطة التوصيل بالأرض | مرجع التوصيل بالأرض للثانوي/القاعدة | يجب توصيل نقطة واحدة من الدائرة الثانوية وقاعدة محول التيار بالأرض وفقًا لممارسات المشروع. |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل الدقيق W1 أو W2 أو Q من الرسم الهندسي الخاص به. تعرّف الصفحة عليها كمتغيرات هيكلية/خاصة بمشاريع لكنها لا تحدد الفروق الكمية بينها.
- اختر النسبة والتيار الأولي وفق مجموعة الهيكل المناسبة. تأكد من الهيكل المعتمد للفئات 15A–400A، 500A–1000A أو 1200A–2000A، بما في ذلك الأطراف الأولية والتثبيت.
- حدّد كل لفة ثانوية بدقة. تشمل الخيارات القياس/الحماية، الحماية المزدوجة، والإصدارات ذات المخرجات الثلاثة المتوفرة فوق 800A؛ حدّد فئة الدقة، القدرة الظاهرة (VA)، والأطراف لكل لفة.
- تحقّق من ظروف التشغيل الخارجية التي تتجاوز الخدمة القياسية. المدى المرجعي الأساسي هو −5°C إلى +40°C فقط؛ يجب التأكد بشكل منفصل من التشغيل في المناخات الباردة، والمسافة الزاحفة، والتلوث، ودرجة الحماية (IP)، والأشعة فوق البنفسجية، والمطر، والضباب المالح، والرياح، والتجمد.
- تحقق من متطلبات التحمّل الكهربائي والميكانيكي أثناء الأعطال. تأكد من مدة التحمل الحراري، والتيار الذروي، وحمل الموصل، وقوة الدعم، وإحكام الأطراف، والتوصيل بالأرض، والارتفاع، ونتائج اختبارات IEC 61869.
الأسئلة الشائعة
Q1: ما هي أنظمة الجهد المناسبة لمحول التيار الخارجي LZZBW1-35؟
مصمم لأنظمة 33kV و35kV و40.5kV بمستوى عزل 40.5/95/185kV. يعمل بتردد 50Hz أو 60Hz. يرجى تأكيد جهد النظام للمشروع عند الطلب.
Q2: أي فئة دقة تُستخدم لعدادات الفوترة التجارية؟
اختر فئة 0.2S لقياس الفوترة بدقة عالية. يضمن هذا المحول تيارات أولية من 15A إلى 2000A مع التزام بمعايير IEC 61869-2. تواصل معنا للمعايرة.
Q3: كيف يتم تحديد التيار الحراري والديناميكي المقنن؟
يتم تحديدها بناءً على التيار الأولي، فمثلاً لتيار 100A يكون الحراري 21kA والديناميكي 52.5kA. يجب مطابقة هذه القيم مع تيار القصر الفعلي في الموقع.
Q4: هل يتحمل المحول ظروف التشغيل الخارجية القاسية؟
نعم، مصبوب بالإيبوكسي للتركيب الخارجي مع مدى حرارة محيط قياسي من -5°C إلى +40°C. للظروف البيئية الخاصة، يتم التخصيص باتفاق بين الطرفين.
Q5: ما هي المعايير الدولية المطبقة على هذا المحول؟
يلتزم المحول بمعايير IEC 61869-1 وIEC 61869-2 والمعايير الصينية GB/T 20840. يمكن توفير شهادات المطابقة واختبارات المصنع القياسية حسب طلب المشتري.
Q6: هل هذا المحول من النوع الجاف للتركيب الخارجي؟
نعم، يعد من محولات التيار الخارجية الجافة المصبوبة بالإيبوكسي. يوفر عزلًا ممتازًا ومقاومة للعوامل الجوية لأنظمة الجهد المتوسط حتى 40.5kV.
