Přehled

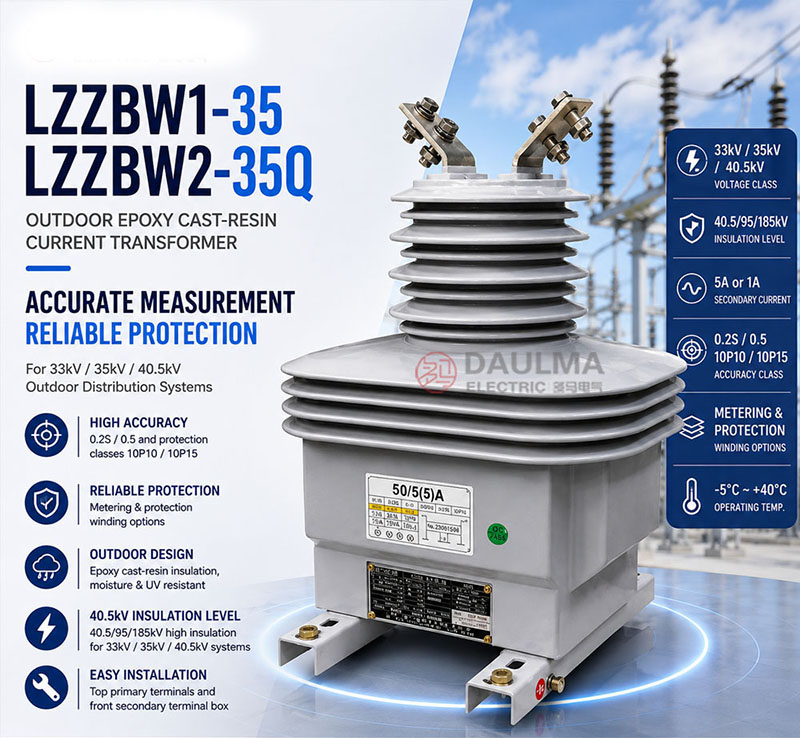

Transformátory LZZBW1-35 a LZZBW2-35Q jsou venkovní suché proudové transformátory určené pro střídavé elektrické sítě 33 kV, 35 kV a 40,5 kV. Mají plně uzavřenou izolaci z epoxidové pryskyřice, která zajišťuje vysokou dielektrickou pevnost, mechanickou odolnost a dlouhodobou spolehlivost i v náročném venkovním prostředí.
Tyto jednotky podporují jak třídy přesnosti pro měření (např. 0,2S, 0,5), tak pro ochranu (např. 10P10, 10P15), což je činí vhodnými pro monitorování vývodů, účtovné měření a reléovou ochranu v rozvodnách, průmyslových provozech i sběrných soustavách obnovitelných zdrojů. Splňují požadavky norem pro sítě 50 Hz nebo 60 Hz a jsou určeny pro nadmořskou výšku do 1000 m bez použití oleje či nebezpečných látek.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 33 kV / 35 kV / 40,5 kV |
| Jmenovitá izolační úroveň | 40,5/95/185 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Třídy přesnosti pro měření | 0,2S, 0,2, 0,5 |
| Třídy přesnosti pro ochranu | 10P10, 10P15 |
| Typ instalace | Venkovní |
| Izolační materiál | Epoxydová pryskyřice |
| Konstrukce | Sloupová, plně uzavřená |
| Rozsah okolní teploty | -5 °C až +40 °C |
| Maximální nadmořská výška | ≤ 1000 m |
| Aplikace | Měření, účtovné měření, reléová ochrana |
Označení modelu
- L: Proudový transformátor.
- Z: Sloupová / sloupková konstrukce.
- Z: Izolace z litiny epoxidové pryskyřice.
- B: Možnost vinutí pro měření i ochranu.
- W: Venkovní provedení.
- 1 / 2: Konstrukční platforma nebo sériové označení.
- 35: Platforma pro 35 kV (zahrnuje sítě 33 kV–40,5 kV).
- Q: Zvýšené nebo projektově specifické venkovní provedení.
Konstrukce

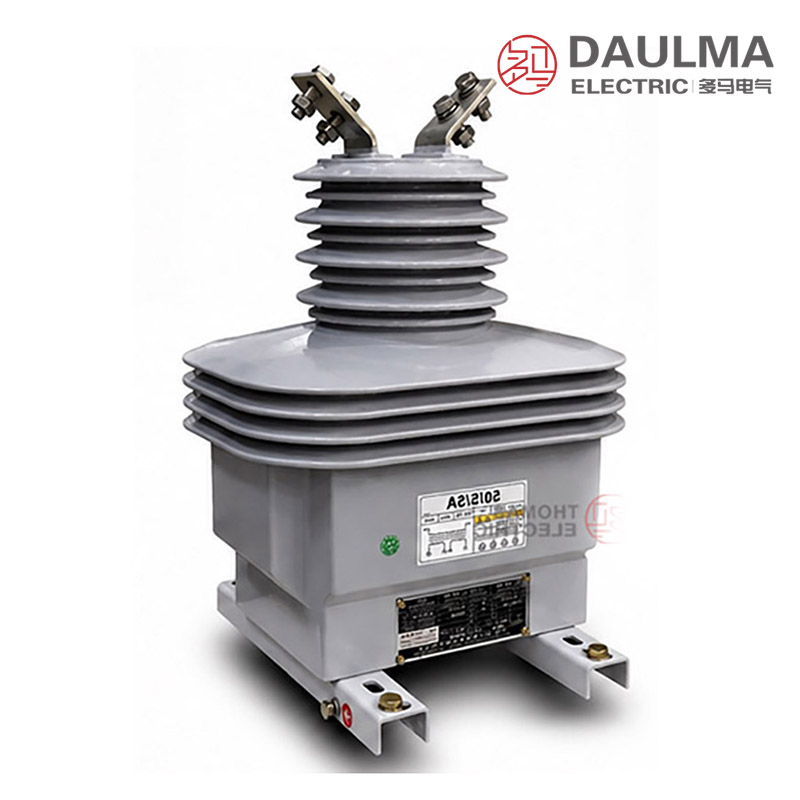

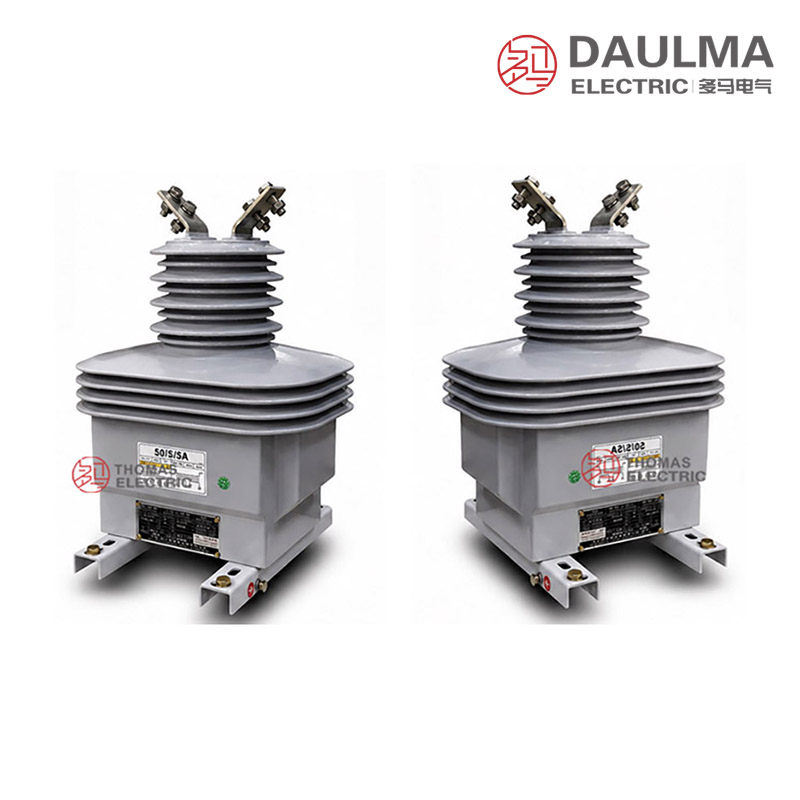

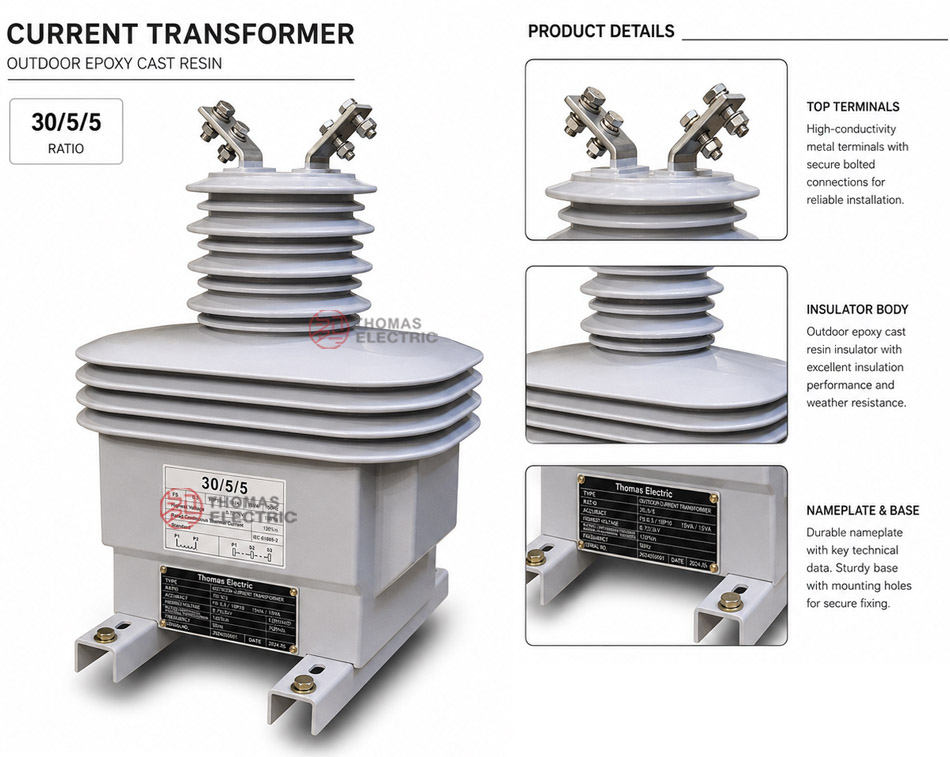

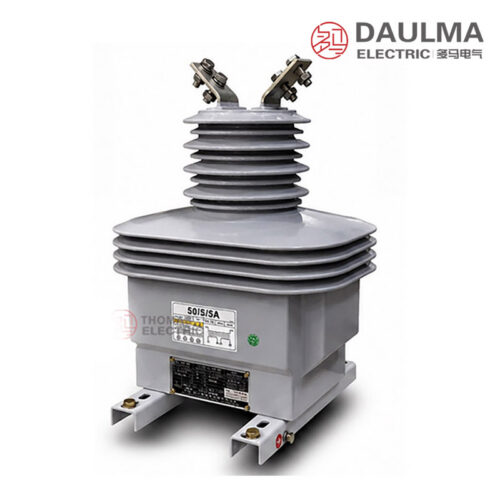

Transformátory LZZBW1-35 a LZZBW2-35Q mají sloupovou, plně uzavřenou karosérii z epoxidové pryskyřice, která integruje primární i sekundární vinutí do monolitického, odolného proti povětrnostním vlivům pouzdra. Primární vodič prochází svisle středem jednotky, přičemž horní primární svorky zajišťují bezpečné připojení. Sekundární vinutí jsou umístěna uvnitř a vyvedena do přední svorkovnice, což usnadňuje zapojení a kontrolu. Epoxidová pryskyřice poskytuje vynikající odolnost proti povrchovému průrazu, UV záření a vlhkosti, čímž odpadá potřeba olejové nebo plynové izolace. Toto suché provedení zajišťuje bezúdržbový provoz a bezpečné nasazení v místech s vysokou vlhkostí nebo citlivých na životní prostředí.
Technické parametry
Provozní podmínky
- Okolní teplota: referenční rozsah -5 °C až +40 °C; zvláštní venkovní provozní podmínky dle dohody
- Instalace: venkovní
Technické parametry
Transformátory LZZBW1-35 a LZZBW2-35Q jsou venkovní proudové transformátory s izolací z epoxidové pryskyřice určené pro sítě 33 kV/35 kV/40,5 kV s jmenovitou izolační úrovní 40,5/95/185 kV. Pracují při 50 Hz nebo 60 Hz, podporují primární proudy od 15 A do 2000 A a splňují normy IEC 61869-1, IEC 61869-2, GB/T 20840.1 a GB/T 20840.2.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 15 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 10P10/10P10 10P15/10P15 |
30/50 30/30 30/20 20/20 15/15 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 78,75 | ||
| 200 | 45 | 112,5 | ||
| 300 | ||||
| 400 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 0,2(0,5)/10P20 10P10/10P10 10P15/10P15 |
50/50 50/30 50/20 50/15 30/30 20/25 |
63 | 157,5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Instalace a zapojení
Instalace
Transformátory LZZBW1-35 / LZZBW2-35Q se instalují venku na stabilní montážní desku, ocelový držák, sloupovou konstrukci nebo základ rozvodny. Výkresy produktu ukazují různé obrysové rozměry podle proudového rozsahu, včetně konstrukcí pro 15–400 A, 500–1000 A a 1200–2000 A. Před instalací je třeba ověřit rozteč montážních děr, směr vodiče, uspořádání primárních svorek, polohu uzemnění a přístup k sekundární svorkovnici podle schváleného výkresu.
Vinutí a označení svorek
Primární svorky jsou obvykle označeny P1 a P2. Sekundární svorky jsou uspořádány ve svorkovnici na přední straně a musí být připojeny podle schváleného zapojení. U vícejádrových konfigurací pro měření i ochranu by mělo být každé sekundární vinutí jasně přiřazeno již před výrobou.
| Svorka | Funkce | Poznámka k aplikaci |
|---|---|---|
| P1 / P2 | Primární svorky | Používají se pro směr primárního proudu a referenci polarity. |
| S1 / S2 | Jedno sekundární vinutí | Používá se, pokud je specifikován jeden sekundární výstup. |
| 1S1 / 1S2 | První sekundární vinutí | Obvykle přiřazeno k měření nebo měřicímu obvodu. |
| 2S1 / 2S2 | Druhé sekundární vinutí | Obvykle přiřazeno k reléové ochraně. |
| 3S1 / 3S2 | Dodatečné sekundární vinutí (pokud je specifikováno) | Používá se pro záložní ochranu, nezávislé monitorování nebo další reléový obvod. |
| Bod uzemnění | Referenční bod pro uzemnění sekundáru / základny | Jeden bod sekundárního obvodu a základna PT musí být uzemněny podle projektové praxe. |
Výběr a časté otázky
Průvodce výběrem
- Zvolte přesný model W1, W2 nebo Q podle výkresu. Stránka je definuje jako konstrukční/projektové varianty, ale nespecifikuje jejich rozdíly kvantitativně.
- Vyberte převod a odpovídající skupinu tělesa. Potvrďte schválenou konstrukci pro 15 A–400 A, 500 A–1000 A nebo 1200 A–2000 A včetně primárních svorek a uchycení.
- Specifikujte každé sekundární vinutí. Možnosti zahrnují měřicí/ochranné, dvojité ochranné a vybrané třívýstupové verze nad 800 A; přiřaďte třídu, VA a svorky pro každé jádro.
- Upřesněte venkovní podmínky nad rámec standardního provozu. Základní rozsah je pouze −5 °C až +40 °C; pro chladnější klima, povrchovou vodivost, znečištění, IP, UV, déšť, mořskou mlhu, vítr a námrazu vyžádejte samostatné potvrzení.
- Ověřte zkratovou a mechanickou zatížitelnost. Potvrďte tepelnou trvanlivost, špičkový proud, zatížení vodiče, pevnost uchycení, těsnost svorek, uzemnění, nadmořskou výšku a výsledky zkoušek dle IEC 61869.
Často kladené otázky
Otázka 1: Jaký je rozdíl mezi LZZBW1-35 a LZZBW2-35Q?
Zdroj uvádí pouze konstrukční nebo zvýšené projektové varianty. Použijte jejich individuální rozměry, svorky, povrchovou vodivost a environmentální specifikace.
Otázka 2: Proč existují tři různé konstrukční provedení?
Vyšší primární proud vyžaduje větší vodiče, svorky a tepelnou kapacitu, proto se fyzický design mění přibližně při 500 A a 1200 A.
Otázka 3: Může poskytovat tři sekundární výstupy?
U vybraných řádků 800 A–2000 A jsou uvedeny tři hodnoty 30 VA a popisována třetí skupina svorek. Potvrďte skutečné třídy tří jader.
Otázka 4: Které ochranné třídy jsou uvedeny?
Jsou publikovány třídy 10P10 a 10P15 včetně kombinací dvojité ochrany. Jejich přesné VA závisí na proudu a konfiguraci vinutí.
Otázka 5: Je vhodný pro provoz pod −5 °C?
Ne podle standardní specifikace. Pro chladnější provoz je nutné samostatně potvrzené venkovní provedení a kompletní teplotní kvalifikace rozvaděče.
Otázka 6: Je stanoven výkon při znečištění?
Nejsou uvedeny číselné hodnoty povrchové vodivosti ani třídy znečištění. Vyžádejte si obě pro dané místo instalace.
Otázka 7: Co je třeba zkontrolovat před venkovním zapnutím?
Ověřte konstrukci, uchycení, síly vodičů, vzdálenosti, těsnost svorkovnice, polaritu, uzemnění základny a jednobodové uzemnění sekundáru. Nikdy neotevírejte sekundární obvod za provozu.
Často kladené otázky
Q1: Lze tyto 35kV proudové transformátory aplikovat v 33kV distribučních sítích?
Ano, s ohledem na potvrzení projektu. Jsou určeny pro sítě 33 kV, 35 kV a 40,5 kV s izolační hladinou 40,5/95/185 kV. Pro ověření konkrétního systému nás kontaktujte.
Q2: Která třída přesnosti je vhodná pro fakturační elektroměry?
Pro přesné fakturační aplikace zvolte třídu přesnosti 0,2S. Zajišťuje vysokou přesnost v požadovaném rozsahu proudů dle norem IEC 61869-2. Kalibrace z výroby je dostupná na vyžádání.
Q3: Jaký je jmenovitý krátkodobý tepelný proud pro primární proud 100 A?
Jmenovitý krátkodobý tepelný proud činí 21 kA po dobu 1 sekundy. Odpovídající jmenovitý dynamický proud dosahuje hodnoty 52,5 kA. Přesné parametry zkratu konzultujte s naším technickým oddělením.
Q4: Jsou tyto transformátory s epoxidovou izolací vhodné pro extrémní venkovní teploty?
Standardní provoz je zaručen v rozsahu -5 °C až +40 °C. Pro speciální venkovní podmínky mimo tento rozsah jsou k dispozici individuální řešení. Proberte své požadavky na teplotu okolí s námi.
Q5: Jak lze přizpůsobit rozsah primárního proudu pro specifické projekty?
Standardní rozsah pokrývá 15 A až 2000 A. Individuální primární proudy jsou dostupné s ohledem na potvrzení výroby. Kontaktujte naše obchodní oddělení pro projednání požadavků vašeho projektu.
Q6: Kdy je nutné specifikovat speciální venkovní provozní podmínky?
Když okolní teploty klesnou mimo standardní rozsah -5 °C až +40 °C. Speciální venkovní podmínky vyžadují předchozí dohodu s výrobou. Kontaktujte naše technické oddělení pro definování přesných parametrů prostředí.
Q7: Proč zvolit venkovní proudové transformátory Daulma pro kategorii 35 kV?
Nabízejí robustní epoxidovou izolaci zajišťující vysokou mechanickou odolnost a odolnost proti povětrnostním vlivům. Průchozí konstrukce zajišťuje snadnou integraci do 35kV venkovních rozvoden. Vyžádejte si katalog pro úplné detaily sortimentu.
