Descripción general
Los transformadores de corriente LZZBW1-35 y LZZBW2-35Q son equipos tipo seco para instalación exterior, diseñados para sistemas de potencia de corriente alterna de 33 kV, 35 kV y 40,5 kV. Cuentan con una estructura totalmente encapsulada de aislamiento en resina epoxi fundida, que proporciona alta rigidez dieléctrica, robustez mecánica y fiabilidad a largo plazo en ambientes exteriores expuestos.
Estas unidades admiten clases de precisión tanto para medición (por ejemplo, 0,2S, 0,5) como para protección (por ejemplo, 10P10, 10P15), lo que las hace adecuadas para monitoreo de alimentadores, medición comercial en redes eléctricas y protección mediante relés en subestaciones, plantas industriales y sistemas de recolección de energía renovable. Cumplen con los requisitos estándar para redes de 50 Hz o 60 Hz y están clasificados para altitudes de hasta 1000 m, sin aceite ni materiales peligrosos.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 33 kV / 35 kV / 40,5 kV |
| Nivel nominal de aislamiento | 40,5/95/185 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Clases de precisión para medición | 0,2S, 0,2, 0,5 |
| Clases de precisión para protección | 10P10, 10P15 |
| Tipo de instalación | Exterior |
| Material de aislamiento | Resina epoxi fundida |
| Estructura | Tipo pilar, totalmente encapsulada |
| Rango de temperatura ambiente | -5 °C a +40 °C |
| Límite de altitud | ≤ 1000 m |
| Aplicación | Medición, facturación, protección por relés |
Designación del modelo
- L: Transformador de corriente.
- Z: Estructura tipo pilar o poste.
- Z: Aislamiento fundido en resina epoxi.
- B: Capacidad de devanados para medición y protección.
- W: Tipo exterior.
- 1 / 2: Plataforma estructural o secuencia de diseño.
- 35: Plataforma de clase 35 kV (cubre sistemas de 33 kV a 40,5 kV).
- Q: Variante exterior mejorada o específica para proyecto.
Construcción

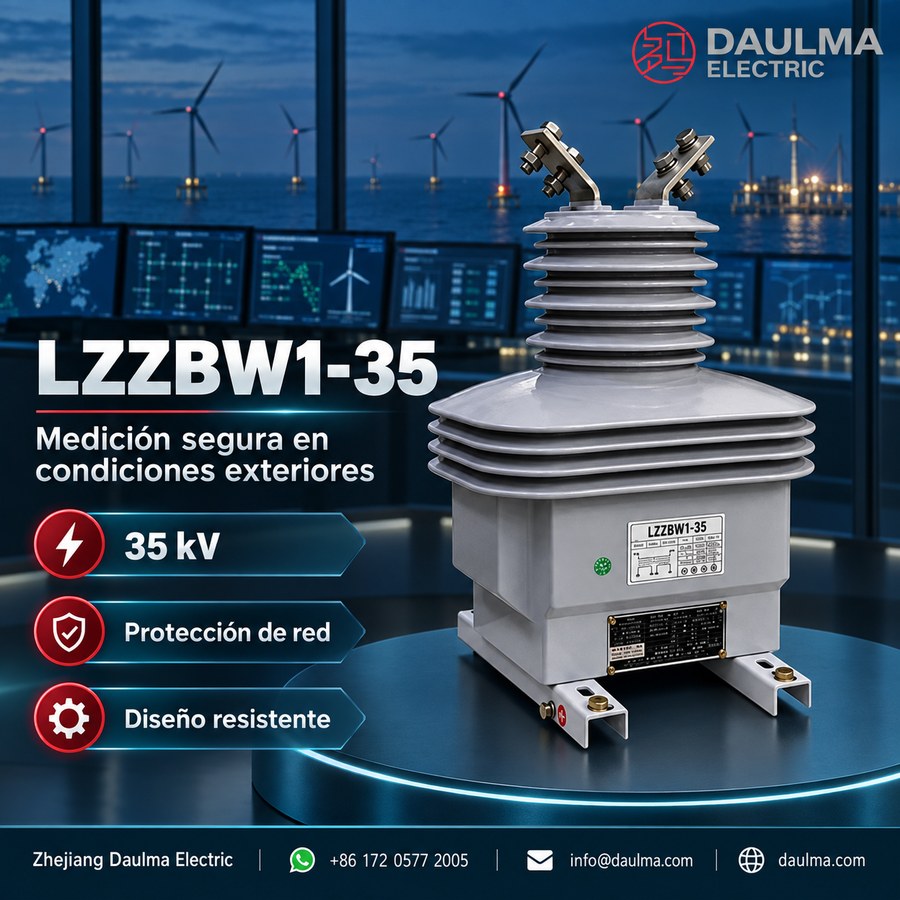

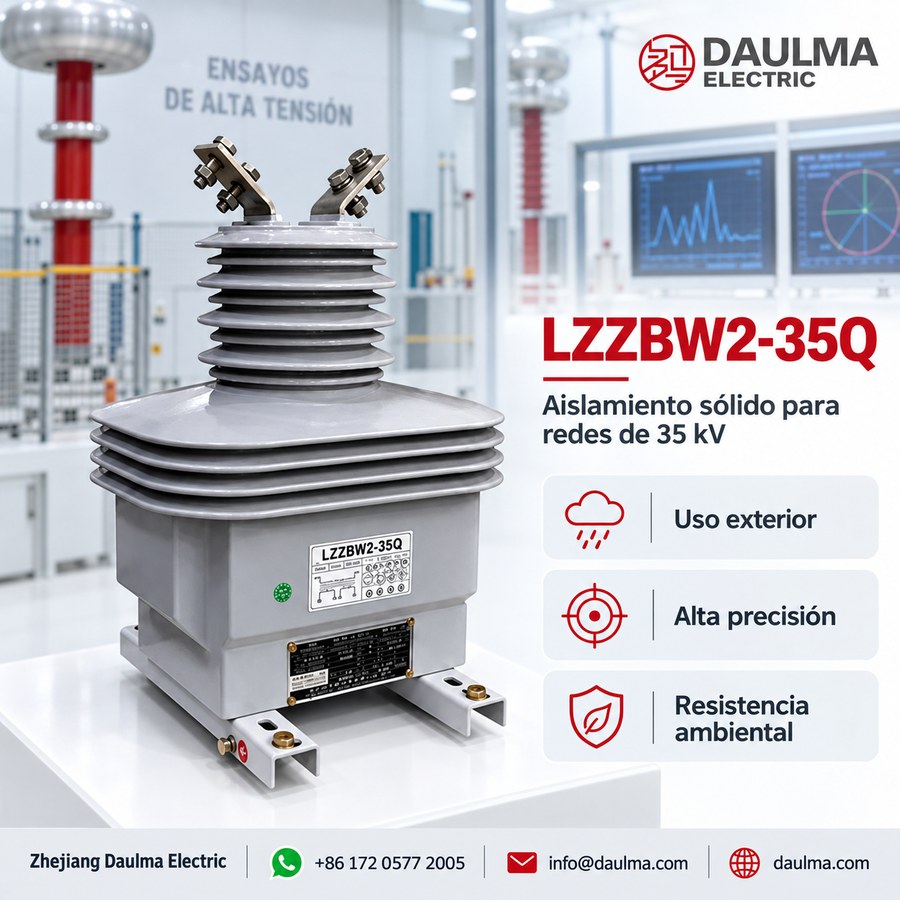

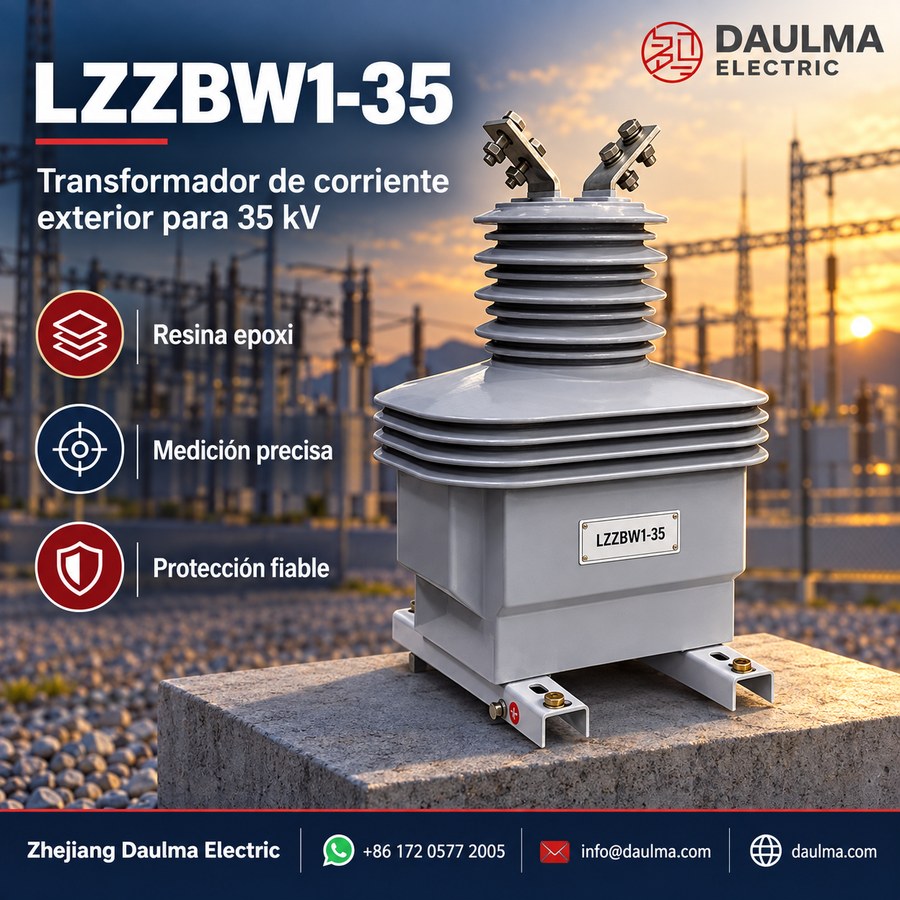

Los modelos LZZBW1-35 y LZZBW2-35Q utilizan un cuerpo tipo pilar, totalmente encapsulado en resina epoxi fundida, que integra los devanados primario y secundario en una carcasa monolítica resistente a la intemperie. El conductor primario atraviesa verticalmente el centro de la unidad, con terminales primarios montados en la parte superior para conexión segura. Los devanados secundarios están alojados internamente y se conectan a una caja de bornes de acceso frontal, facilitando el cableado y la inspección. La resina epoxi ofrece excelente resistencia al tracking, estabilidad frente a la radiación UV y protección contra la humedad, eliminando la necesidad de aislamiento con aceite o gas. Esta construcción tipo seco garantiza operación libre de mantenimiento y despliegue seguro en ubicaciones exteriores con alta humedad o sensibilidad ambiental.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C como referencia; condiciones especiales de servicio exterior por acuerdo
- Instalación: Exterior
Parámetros técnicos
Los transformadores de corriente LZZBW1-35 y LZZBW2-35Q son equipos tipo seco para exteriores con aislamiento en resina epoxi, diseñados para sistemas de 33 kV/35 kV/40,5 kV, con nivel nominal de aislamiento de 40,5/95/185 kV. Operan a 50 Hz o 60 Hz, admiten corrientes primarias de 15 A a 2000 A y cumplen con las normas IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 15 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 10P10/10P10 10P15/10P15 |
30/50 30/30 30/20 20/20 15/15 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 78,75 | ||
| 200 | 45 | 112,5 | ||
| 300 | ||||
| 400 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 0,2(0,5)/10P20 10P10/10P10 10P15/10P15 |
50/50 50/30 50/20 50/15 30/30 20/25 |
63 | 157,5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Instalación y cableado
Instalación
El LZZBW1-35 / LZZBW2-35Q se instala en exteriores sobre una placa de montaje estable, ménsula de acero, estructura montada en poste o cimentación de subestación. Los planos del producto muestran diferentes dimensiones exteriores según el rango de corriente, incluyendo estructuras para 15–400 A, 500–1000 A y 1200–2000 A. Antes de la instalación, deben confirmarse con el plano aprobado la disposición de agujeros de montaje, dirección del conductor, arreglo de terminales primarios, posición de puesta a tierra y acceso a la caja de terminales secundarios.
Devanados y marcado de terminales
Los terminales primarios normalmente se marcan como P1 y P2. Los terminales secundarios se disponen en la caja frontal y deben conectarse según el diagrama de cableado aprobado. En configuraciones multinuecleo para medición y protección, cada devanado secundario debe asignarse claramente antes de la producción.
| Terminal | Función | Nota de aplicación |
|---|---|---|
| P1 / P2 | Terminales primarios | Utilizados como referencia de dirección de corriente primaria y polaridad. |
| S1 / S2 | Único devanado secundario | Utilizado cuando se especifica una sola salida secundaria. |
| 1S1 / 1S2 | Primer devanado secundario | Generalmente asignado a medición o medida de corriente. |
| 2S1 / 2S2 | Segundo devanado secundario | Generalmente asignado a protección por relés. |
| 3S1 / 3S2 | Devanado secundario adicional cuando se especifica | Utilizado para protección de respaldo, monitoreo independiente o circuito adicional de relés. |
| Punto de puesta a tierra | Referencia de puesta a tierra del secundario/base | Un punto del circuito secundario y la base del TC deben conectarse a tierra según las prácticas del proyecto. |
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo exacto W1, W2 o Q según su plano. La página los define como variantes estructurales o de proyecto, pero no cuantifica sus diferencias.
- Elija la relación de transformación y el grupo estructural correspondiente. Confirme la estructura aprobada para rangos de 15 A–400 A, 500 A–1000 A o 1200 A–2000 A, incluyendo terminales primarios y montaje.
- Especifique cada devanado secundario. Las opciones incluyen medición/protección, doble protección y versiones seleccionadas de tres salidas para corrientes superiores a 800 A; defina clase, VA y terminales por núcleo.
- Verifique condiciones exteriores más allá del servicio estándar. El rango base es solo de −5 °C a +40 °C; confirme por separado clima frío, distancia de fuga, contaminación, grado IP, radiación UV, lluvia, niebla salina, viento y formación de hielo.
- Confirme el deber térmico y mecánico ante fallas. Verifique duración térmica, corriente de cresta, carga del conductor, resistencia del soporte, sellado de terminales, puesta a tierra, altitud y resultados de pruebas según IEC 61869.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión se requiere para medición de facturación?
Seleccione la clase 0,2S para aplicaciones de facturación. Garantiza alta precisión en corrientes del 5 al 120 % según IEC 61869-2. Consulte a fábrica para calibración específica.
Q2: ¿Cuál es la corriente térmica para una primaria de 100 A?
Para 100 A, la corriente térmica es de 21 kA/1 s y la dinámica de 52,5 kA. Estos valores aseguran resistencia mecánica y térmica ante fallas. Verifique requisitos exactos del proyecto.
Q3: ¿Pueden estos transformadores instalarse en exteriores con temperaturas bajo cero?
Sí, son equipos tipo seco para exterior con aislamiento en resina epoxi. La temperatura ambiente estándar es de -5 °C a +40 °C. Para condiciones más extremas, se requiere acuerdo especial.
Q4: ¿Qué normas internacionales cumplen estos transformadores de 35 kV?
Cumplen estrictamente con las normas IEC 61869-1, IEC 61869-2 y GB/T 20840. Esto garantiza compatibilidad global en sistemas de 33 kV, 35 kV y 40,5 kV. Solicite certificados actualizados al comprar.
Q5: ¿Se puede personalizar la corriente primaria hasta 2000 A?
Sí, admiten corrientes primarias desde 15 A hasta 2000 A según especificaciones del cliente. La combinación de clases de precisión y potencia nominal se ajusta a su carga. Envíe su requerimiento técnico para cotización.
Q6: ¿Para qué sistemas de voltaje son estos transformadores tipo seco?
Están diseñados para sistemas de 33 kV, 35 kV y 40,5 kV. Operan con nivel de aislamiento de 40,5/95/185 kV. Contacte para detalles específicos de aplicación en subestaciones.
Q7: ¿Son compatibles con frecuencias de 60 Hz en redes internacionales?
Sí, están diseñados para operar tanto a 50 Hz como a 60 Hz. Esto permite su integración en diversas redes eléctricas internacionales manteniendo el rendimiento nominal. Confirme la frecuencia del sistema en su pedido.
