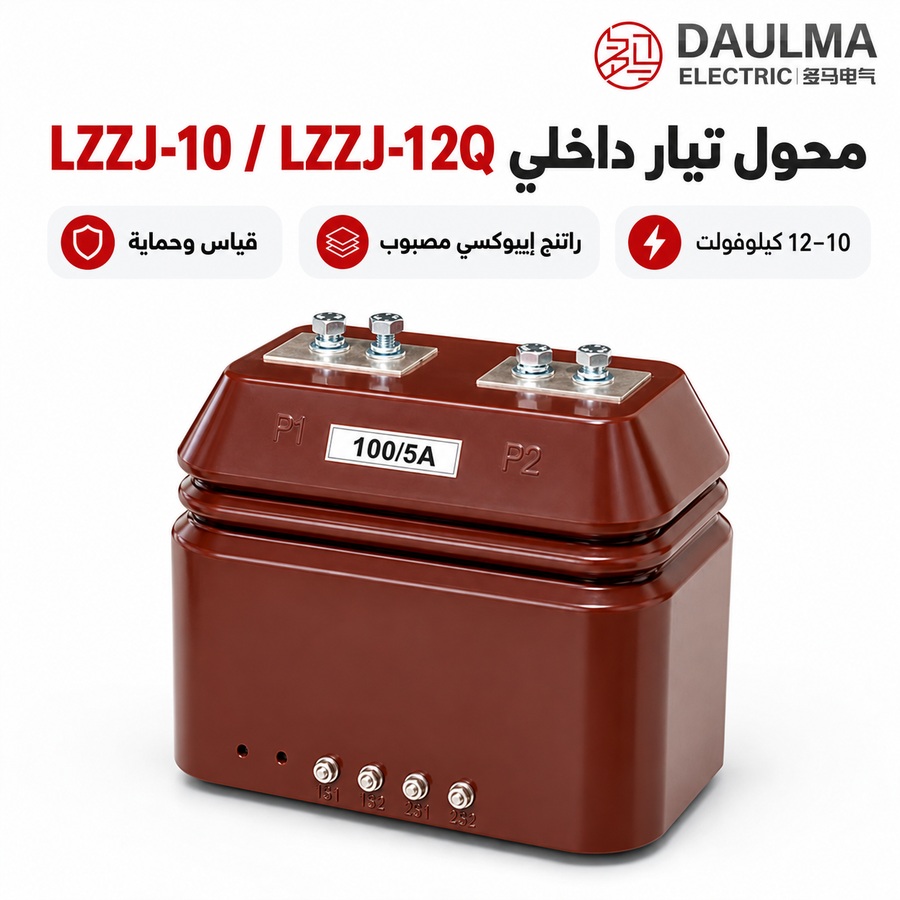

نظرة عامة
محولات التيار LZZJ-10 وLZZJ-12Q وLZZ(B)J1-10 هي محولات داخلية مصنوعة من راتنج الإيبوكسي المصبوب، مصممة لأنظمة التيار المتردد متوسطة الجهد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. تتميز هذه الأجهزة من النوع العمودي والمغلقة بالكامل بهيكل معزول من راتنج الإيبوكسي الصلب الذي يغلف القلب المغناطيسي ولفّة الثانوي بالكامل، مما يضمن قوة عازلة عالية ومتانة ميكانيكية ممتازة للتطبيقات الداخلية.
تدعم أصناف دقة مثل 0.2S و0.5 و1 و10P10 لوظائف القياس والحماية على حد سواء، مما يجعلها مناسبة لقياس الطاقة، ومراقبة الدوائر الفرعية، والحماية بواسطة المرحلات، والتكامل مع أنظمة SCADA في معدات التوزيع الثابتة، واللوحات الواردة/الصادرة، وأنظمة أتمتة التوزيع. يتماشى التصميم مع مستويات العزل القياسية 12/42/75 كيلوفولت ويعمل بتردد 50 هرتز.

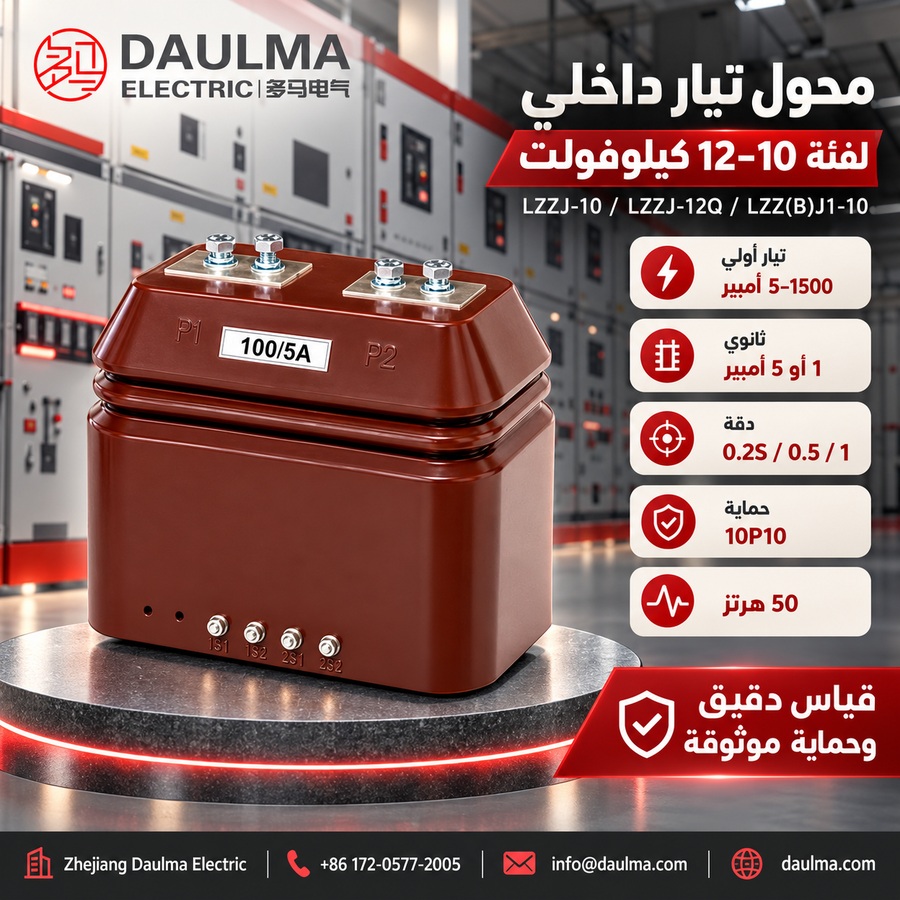

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز |
| تيار الثانوي | 5 أمبير أو 1 أمبير |
| الطور | طور واحد |
| مادة العزل | راتنج إيبوكسي مصبوب |
| أصناف الدقة (للقياس) | 0.2S، 0.5، 1 |
| صنف الدقة (للحماية) | 10P10 |
| نوع التركيب | داخلي من النوع العمودي / قضيب التوصيل |
| الهيكل | مغلق بالكامل، من راتنج الإيبوكسي المصبوب، من النوع العمودي |
| التوصيل الأولي | طرف علوي للتوصيل البرغي بقضيب التوصيل |
| التطبيقات | القياس، الحماية، المراقبة |
ترميز الموديل
- L: محول تيار
- Z: نوع داخلي
- Z: عزل من راتنج الإيبوكسي المصبوب / هيكل مغلق بالكامل
- B: يتوفر صنف حماية (للموديلات ذات القلوب المزدوجة)
- J: تصميم معزّز أو محسّن
- 1 / 2: تسلسل التصميم أو رمز سلسلة الهيكل
- 10 / 12: رمز فهرس 10 كيلوفولت أو فئة العزل الدولية 12 كيلوفولت
- Q: متغير عزل معزّز في بعض الفهارس
البناء

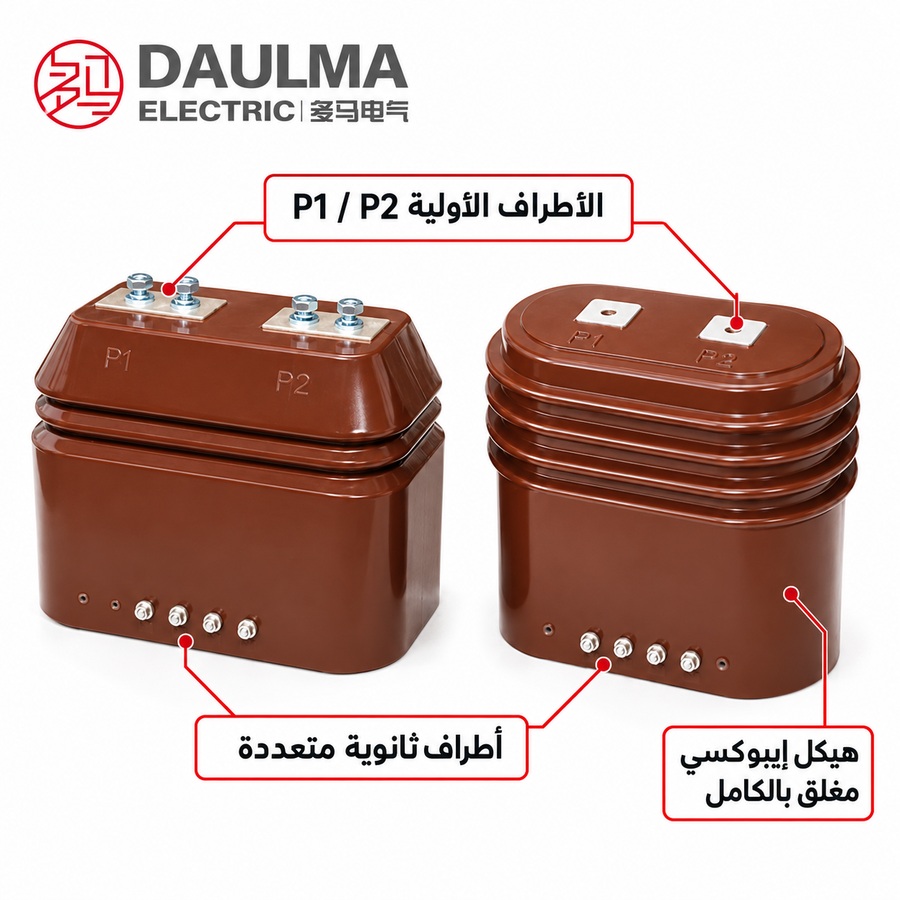

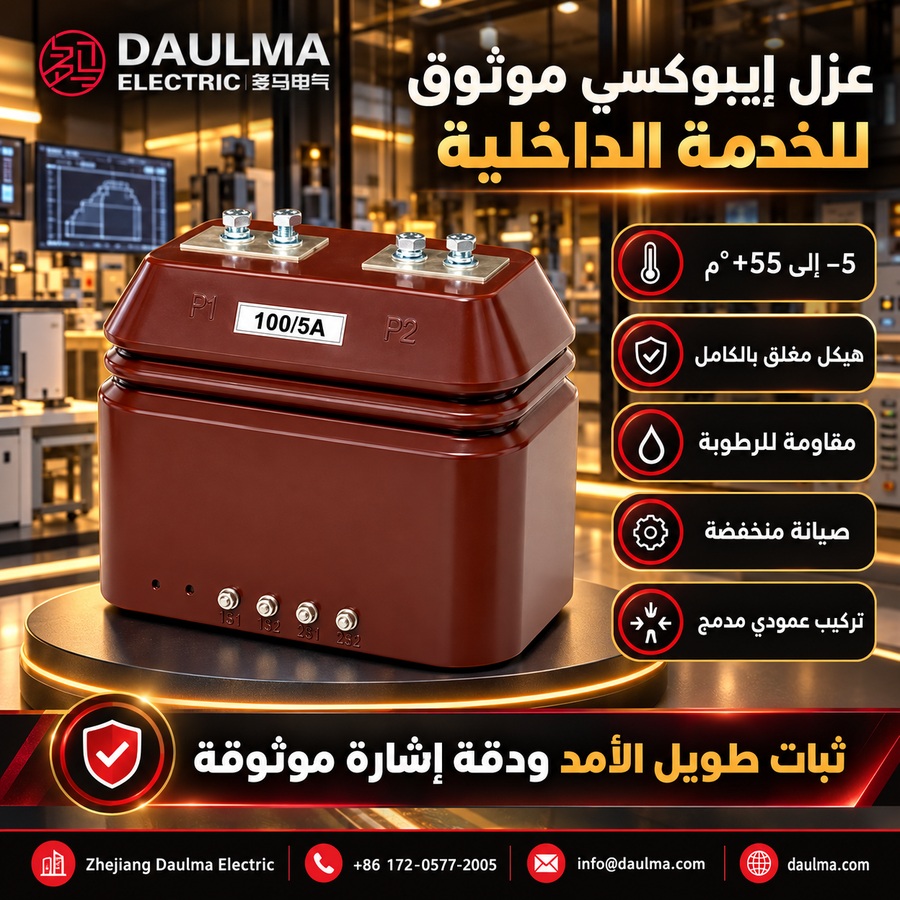

تتميز محولات التيار LZZJ-10 وLZZJ-12Q وLZZ(B)J1-10 ببناء متجانس من راتنج الإيبوكسي المصبوب، مما يوفر هيكلًا مغلقًا بالكامل وخاليًا من الصيانة. يتم تضمين القلب المغناطيسي ولفّة الثانوي بالكامل داخل جسم راتنج الإيبوكسي عالي المتانة، الذي يوفر عزلًا كهربائيًا ممتازًا، ومقاومة للرطوبة، واستقرارًا حراريًا. يمر الموصل الأولي عبر مركز الهيكل من النوع العمودي، مع وجود أطراف أولية على السطح العلوي لتوصيل آمن وبرغي بقضبان التوصيل الداخلية. ويضمن هذا التصميم المدمج والصلب أداءً موثوقًا في تركيبات معدات التوزيع الثابتة مع الحفاظ على دقة إشارة الثانوي تحت الظروف العادية وأثناء الأعطال.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: معدات توزيع داخلية متوسطة الجهد
- جهد النظام: شبكات من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنّن: 50 هرتز
- درجة الحرارة المحيطة: من −5°م إلى +55°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- التطبيقات الخاصة: تتطلب التطبيقات ذات الارتفاعات العالية أو الرطوبة أو المناطق الساحلية أو معدات التوزيع الخاصة تأكيدًا تقنيًا قبل الطلب.
المعايير الفنية

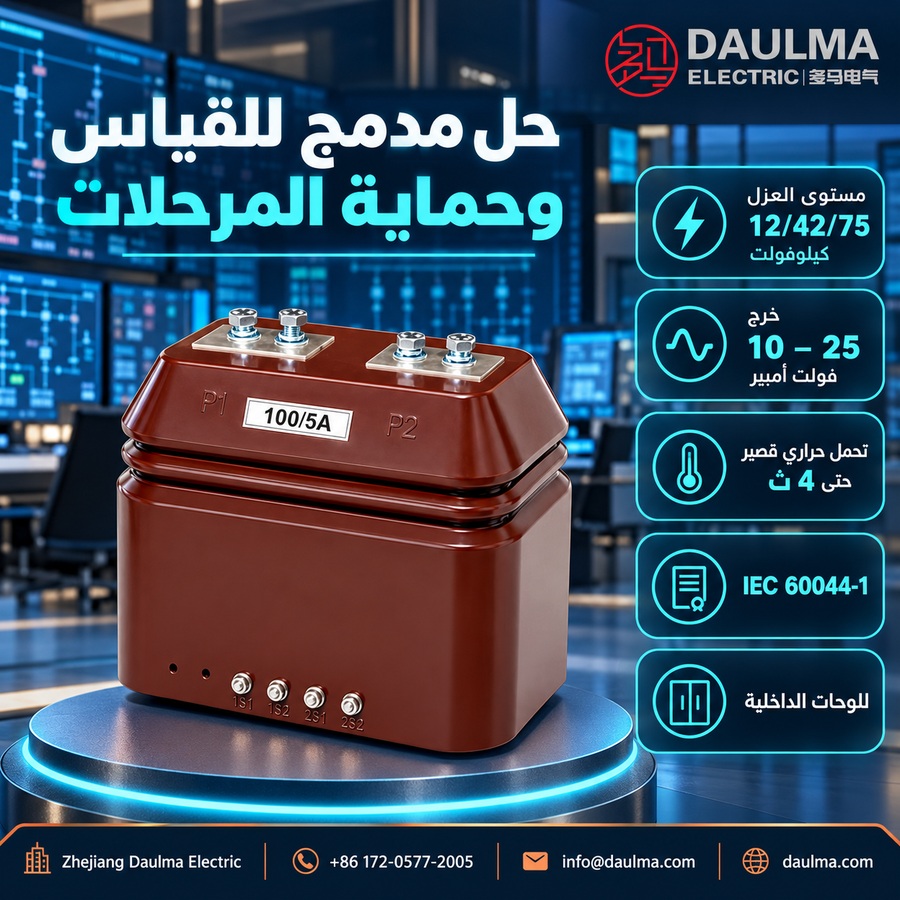

محولات التيار LZZJ-10 وLZZJ-12Q وLZZ(B)J1-10 هي محولات من راتنج الإيبوكسي المصبوب مصممة للاستخدام الداخلي في أنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. تعمل ضمن مدى درجات حرارة محيطة من −5°م إلى +55°م وتمتثل للمعايير GB1208-2006 وIEC 60044-1:2003. يتراوح التيار الأولي من 5 أمبير إلى 1500 أمبير (مرجعي)، مع خيارات ثانوية 5 أمبير أو 1 أمبير.
| التيار الأولي المقنّن (أمبير) |
القدرة الخارجة المقنّنة (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي المقنّن (كيلو أمبير) |
||
|---|---|---|---|---|---|
| 0.5 | 10P10 | كيلو أمبير (قيمة فعالة) | ثانية | ||
| 5 | 10 | 15 | 0.5 | 2 | 1.25 |
| 10 | 1 | 2.5 | |||
| 15 | 1.5 | 3.75 | |||
| 20 | 2 | 5 | |||
| 30 | 3 | 7.5 | |||
| 40 | 4 | 10 | |||
| 50 | 5 | 12.5 | |||
| 75 | 8 | 20 | |||
| 100 | 10 | 25 | |||
| التيار الأولي المقنّن (أمبير) |
القدرة الخارجة المقنّنة (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي المقنّن (كيلو أمبير) |
||
|---|---|---|---|---|---|
| 0.5 | 10P10 | كيلو أمبير (قيمة فعالة) | ثانية | ||
| 150 | 10 | 15 | 16 | 2 | 40 |
| 200 | 10 | 20 | 4 | 50 | |
| 300 | 20 | 50 | |||
| 400 | 20 | 50 | |||
| 500 | 15 | 25 | 63 | ||
| 600 | 15 | 25 | 63 | ||
| 800 | 15 | 32 | 80 | ||
| 1000 | 20 | 25 | 32 | 80 | |
التركيب والتوصيلات
مخطط التركيب

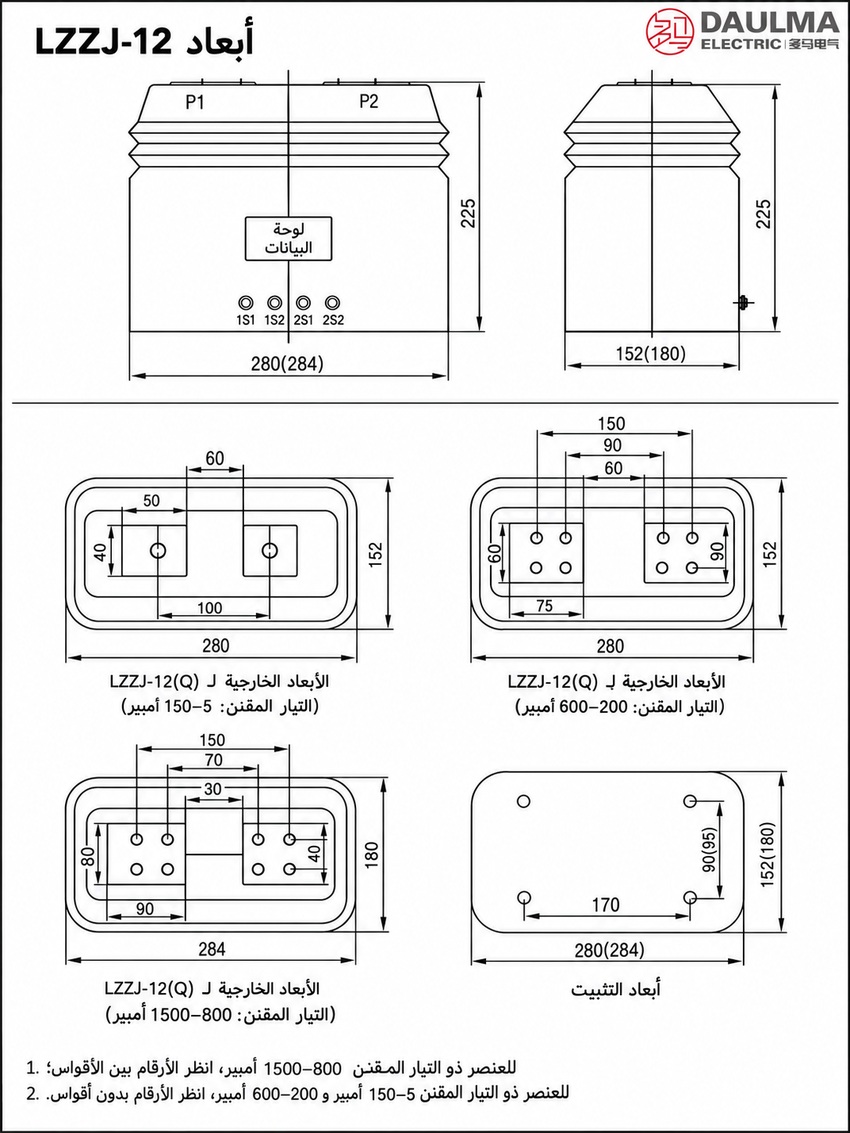

تتميز محولات التيار LZZJ-10 وLZZJ-12Q وLZZ(B)J1-10 بتصميم عمودي مدمج مخصص للتثبيت الآمن داخل معدات التوزيع الداخلية. يتم التركيب عبر فتحات تثبيت في القاعدة محاذاة لهيكل معدات التوزيع، مع وجود أطراف أولية في الأعلى لتوصيل قضيب التوصيل، وأطراف ثانوية في الأسفل للتوصيل الخارجي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن النظام داخلي بجهد 10–12 كيلوفولت وتردد 50 هرتز، ويتطلب مستوى عزل 12/42/75 كيلوفولت وواجهة توصيل عمودية بقضيب توصيل برغي.
- اختر نسبة تحويل واحدة أو مزدوجة بناءً على تيار التشغيل، الحمل المستقبلي، دقة القياس، ومستوى العطل؛ وتحقق من توصيلات النقطة المتوسطة لكل نسبة مقصودة.
- خصص القلوب من أصناف 0.2S أو 0.5 أو 1 للقياس، وقلوب 10P10 للحماية، مع العدد المطلوب من الثوانيات المستقلة.
- اختر تيار ثانوي 1 أمبير أو 5 أمبير، واحسب الحمل الكلي (المتر/المرحل + الأسلاك) قبل تحديد القدرة الخارجة 10 فولت أمبير أو 15 فولت أمبير أو 20 فولت أمبير أو 25 فولت أمبير.
- تأكد من التصنيفات الحرارية والديناميكية للتحمل القصير، واتجاه P1/P2، وقوى قضيب التوصيل، وأبعاد التثبيت، والمسافة بين الأطوار، ودرجة الحرارة المحيطة من −5°م إلى +55°م.
الأسئلة الشائعة
Q1: هل يمكن استخدام محولات التيار هذه في شبكات 11 كيلوفولت؟
نعم، هي مصممة لأنظمة 10 و11 و12 كيلوفولت بتردد 50 هرتز. تعمل في البيئات الداخلية ضمن درجات حرارة من −5 إلى +55 درجة مئوية. يرجى تحديد جهد النظام بدقة عند الطلب للتأكيد الفني.
Q2: ما هي شروط البيئة المحيطة المطلوبة لتركيب هذه المحولات؟
يجب أن يكون التركيب داخلياً وخالياً من الاهتزاز الشديد والغبار الموصل والغازات المسببة للتآكل. تُطبق هذه المحولات في معدات التوزيع الداخلية متوسطة الجهد. للمناطق الساحلية أو المرتفعات، يلزم تأكيد تقني مسبق.
Q3: كيف يتم تحديد تيار التحمل الحراري والديناميكي للمحول؟
تعتمد قيم التحمل على التيار الأولي المقنّن الذي يتراوح بين 5 و1500 أمبير. يمتد زمن التحمل الحراري القصير إلى ثانيتين وفقاً للمعايير IEC 60044-1. تواصل معنا لتحديد المواصفات الدقيقة لمشروعك.
Q4: ما هي المعايير الدولية المطابقة لتصنيع محولات الإيبوكسي هذه؟
تُصنع المحولات وفق المعايير GB1208-2006 وIEC 60044-1:2003 لضمان الأداء الموثوق. التيار الثانوي متاح بخيارات 5 أمبير أو 1 أمبير. اطلب شهادة المطابقة من المصنع عند التأكيد النهائي للطلب.
Q5: هل تتوفر خيارات تخصيص لتيار الحمل الأولي والثانوي؟
نعم، يتراوح التيار الأولي المقنّن من 5 إلى 1500 أمبير مع تيار ثانوي قياسي 5 أو 1 أمبير. القدرة الخارجة المقنّنة تصل إلى 15 فولت أمبير لفئة 10P10. راجع جدول المواصفات أو تواصل مع المبيعات للتخصيص.
Q6: أين تُستخدم محولات تيار الإيبوكسي المصبوب من طراز Daulma؟
تُستخدم حصرياً في معدات التوزيع الداخلية متوسطة الجهد لفئات 10 و11 و12 كيلوفولت. هيكلها من راتنج الإيبوكسي المصبوب يوفر عزلاً آمناً للبيئات الداخلية. تأكد من ملاءمتها لبيئة التركيب قبل الشراء.
