Descripción general

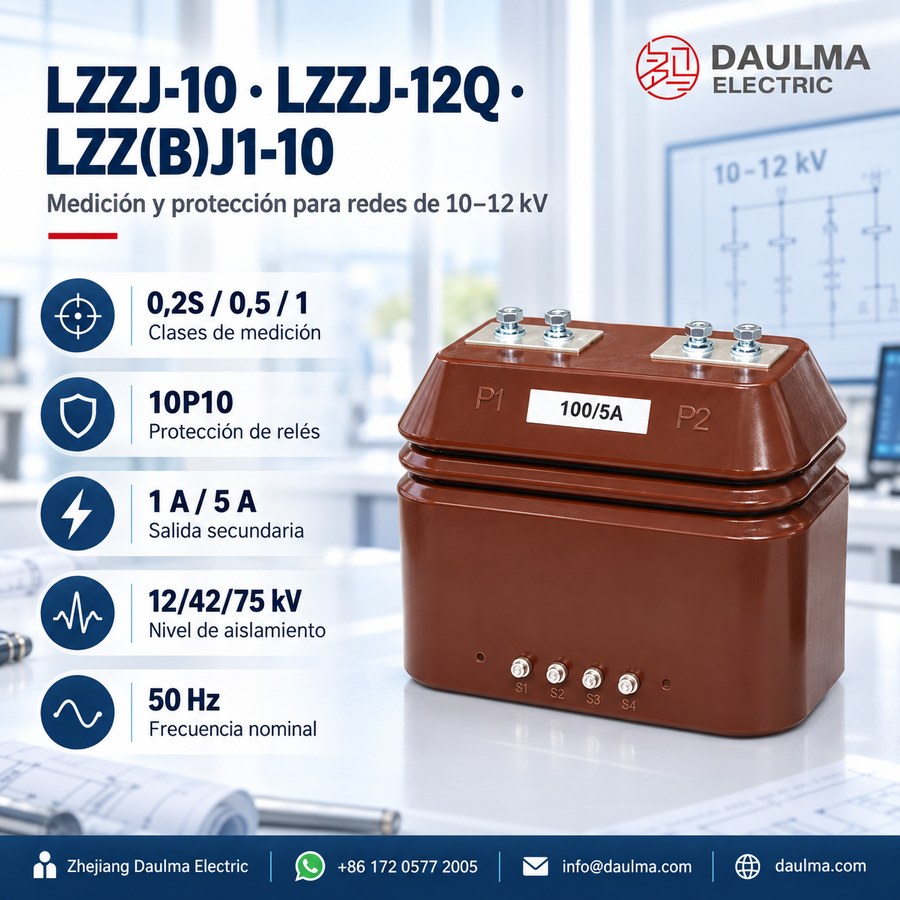

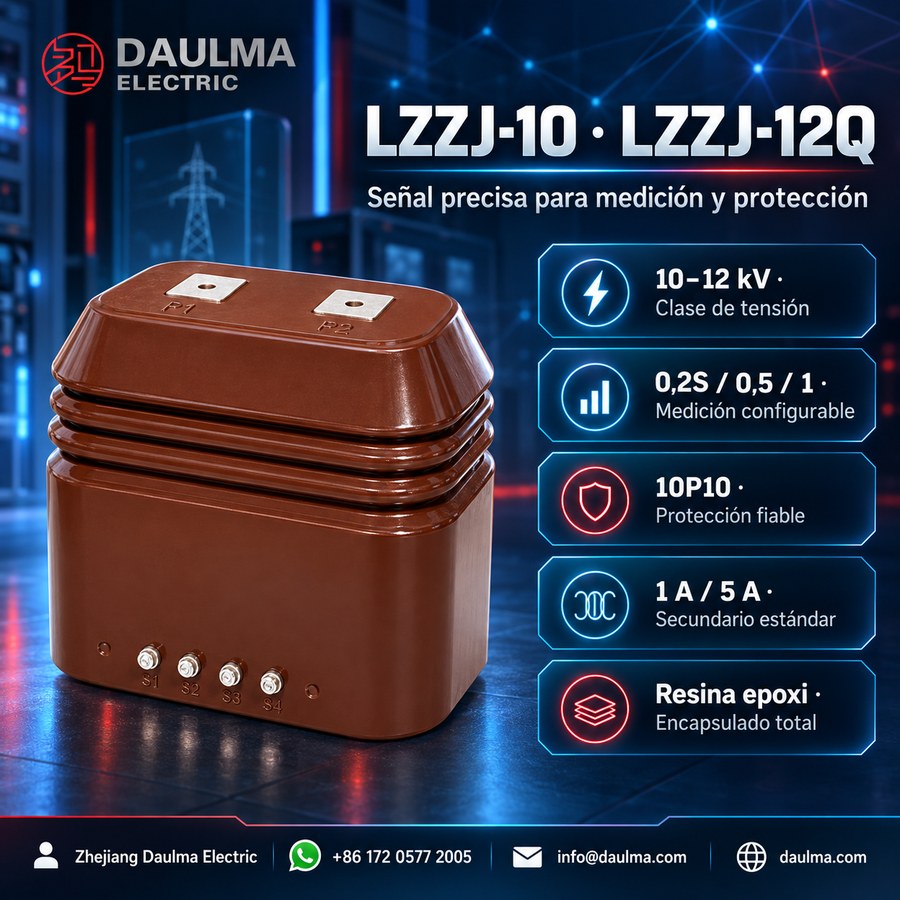

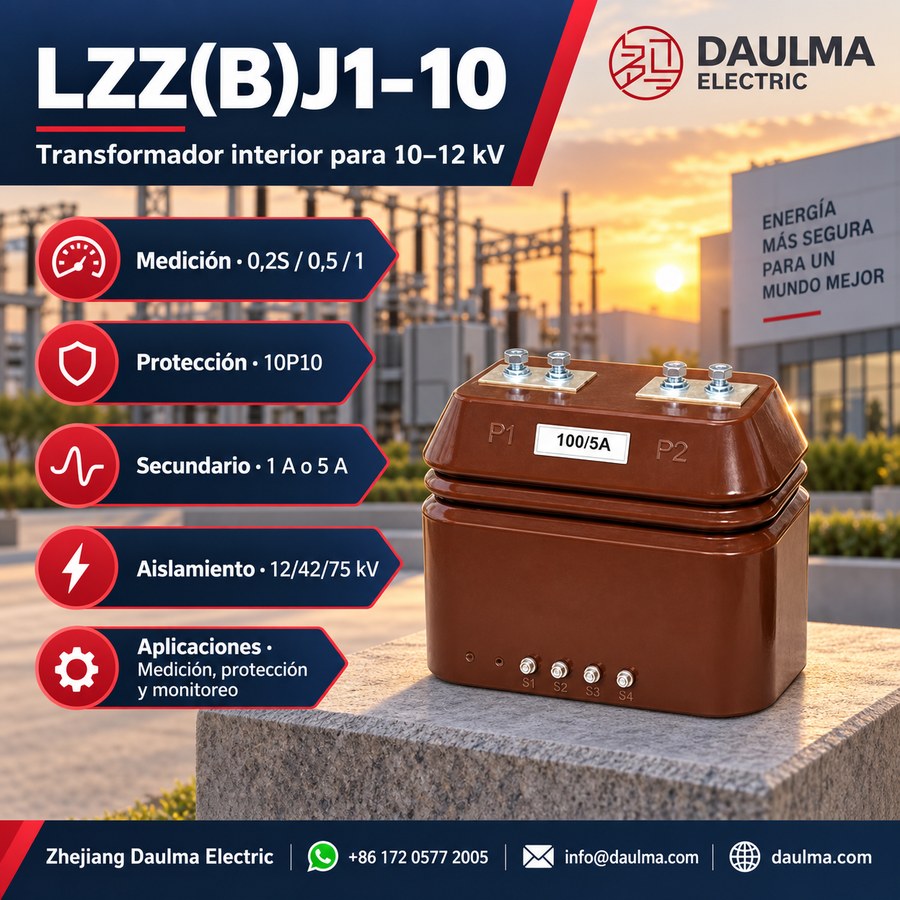

Los transformadores de corriente LZZJ-10, LZZJ-12Q y LZZ(B)J1-10 son dispositivos interiores de resina epoxi moldeada diseñados para sistemas de corriente alterna de media tensión de 10 kV, 11 kV y 12 kV. Estos equipos tipo poste, completamente encapsulados, presentan un cuerpo aislante de resina epoxi sólida que envuelve el núcleo magnético y el devanado secundario, garantizando alta rigidez dieléctrica y robustez mecánica para aplicaciones en interiores.
Soportan clases de precisión como 0,2S, 0,5, 1 y 10P10 tanto para funciones de medición como de protección, lo que los hace adecuados para medición de energía, monitoreo de alimentadores, protección mediante relés e integración con sistemas SCADA en celdas fijas, paneles de entrada/salida y sistemas de automatización de distribución. El diseño cumple con los niveles estándar de aislamiento de 12/42/75 kV y opera a 50 Hz.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria | 5 A o 1 A |
| Fase | Monofásico |
| Material de aislamiento | Resina epoxi moldeada |
| Clases de precisión (medición) | 0,2S, 0,5, 1 |
| Clase de precisión (protección) | 10P10 |
| Tipo de instalación | Tipo poste interior / barra colectora |
| Estructura | Totalmente encapsulada, resina epoxi, tipo poste |
| Conexión primaria | Terminal superior para conexión atornillada a barra colectora |
| Aplicaciones | Medición, protección, monitoreo |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior
- Z: Aislamiento de resina epoxi moldeada / estructura totalmente encapsulada
- B: Disponible clase de protección (para modelos con doble núcleo)
- J: Diseño reforzado o mejorado
- 1 / 2: Código de secuencia de diseño o serie estructural
- 10 / 12: Código de catálogo para 10 kV o clase internacional de aislamiento para 12 kV
- Q: Variante con aislamiento mejorado en ciertos catálogos
Construcción
Los transformadores de corriente LZZJ-10, LZZJ-12Q y LZZ(B)J1-10 presentan una construcción monolítica de resina epoxi moldeada, proporcionando una estructura totalmente encapsulada y exenta de mantenimiento. El núcleo magnético y el devanado secundario están completamente embebidos en el cuerpo de resina epoxi de alta resistencia, que ofrece excelente aislamiento eléctrico, resistencia a la humedad y estabilidad térmica. El conductor primario atraviesa el centro de la carcasa tipo poste, con terminales primarios ubicados en la superficie superior para una conexión segura mediante tornillos a barras colectoras interiores. Este diseño compacto y rígido garantiza un rendimiento fiable en instalaciones de celdas fijas, manteniendo una precisión constante de la señal secundaria tanto en condiciones normales como de falla.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas interiores de media tensión
- Tensión del sistema: redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +55 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, medios explosivos, contaminación grave y condensación anormal.
- Aplicaciones especiales: para altitudes elevadas, ambientes húmedos, costeros o aplicaciones especiales en celdas, se requiere confirmación técnica antes de realizar el pedido.
Parámetros técnicos
Los transformadores de corriente LZZJ-10, LZZJ-12Q y LZZ(B)J1-10 son dispositivos de resina epoxi moldeada diseñados para uso interior en sistemas de 10 kV, 11 kV y 12 kV. Operan en un rango de temperatura ambiente de -5 °C a +55 °C y cumplen con las normas GB1208-2006 e IEC 60044-1:2003. La corriente primaria abarca de 5 A a 1500 A (referencia), con opciones secundarias de 5 A o 1 A.
| Corriente primaria nominal (A) |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|
| 0,5 | 10P10 | kA (rms) | s | ||
| 5 | 10 | 15 | 0,5 | 2 | 1,25 |
| 10 | 1 | 2,5 | |||
| 15 | 1,5 | 3,75 | |||
| 20 | 2 | 5 | |||
| 30 | 3 | 7,5 | |||
| 40 | 4 | 10 | |||
| 50 | 5 | 12,5 | |||
| 75 | 8 | 20 | |||
| 100 | 10 | 25 | |||
| Corriente primaria nominal (A) |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|
| 0,5 | 10P10 | kA (rms) | s | ||
| 150 | 10 | 15 | 16 | 2 | 40 |
| 200 | 10 | 20 | 4 | 50 | |
| 300 | 20 | 50 | |||
| 400 | 20 | 50 | |||
| 500 | 15 | 25 | 63 | ||
| 600 | 15 | 25 | 63 | ||
| 800 | 15 | 32 | 80 | ||
| 1000 | 20 | 25 | 32 | 80 | |
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LZZJ-10, LZZJ-12Q y LZZ(B)J1-10 presentan un diseño compacto tipo poste destinado a un montaje seguro dentro de celdas interiores. La instalación se realiza mediante orificios de fijación en la base alineados con la estructura de la celda, con terminales primarios situados en la parte superior para conexión a barra colectora y terminales secundarios ubicados en la parte inferior para cableado externo.
Selección y preguntas frecuentes
Guía de selección
- Confirme que se trata de un sistema interior de 10 kV–12 kV, 50 Hz que requiere nivel de aislamiento 12/42/75 kV e interfaz tipo poste con conexión atornillada a barra colectora.
- Seleccione relación simple o doble según corriente de operación, carga futura, resolución de medición y nivel de falla; verifique las conexiones de derivación para cada relación prevista.
- Asigne núcleos clase 0,2S, 0,5 o 1 para medición y núcleos 10P10 para protección, con el número requerido de secundarios independientes.
- Elija 1 A o 5 A y calcule la carga total del medidor/relé más los conductores antes de especificar potencia de salida de 10 VA, 15 VA, 20 VA o 25 VA.
- Confirme las corrientes térmicas y dinámicas de corta duración, la dirección P1/P2, las fuerzas en la barra colectora, la huella de montaje, la separación entre fases y el entorno de −5 °C a +55 °C.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de 10kV en redes de 11kV o 12kV?
Sí, sujeto a confirmación técnica. Estos modelos de resina epoxi están diseñados para sistemas de 10 kV, 11 kV y 12 kV a 50 Hz. Especifique la tensión exacta de su red al solicitar la cotización.
Q2: ¿Qué condiciones ambientales exige la instalación de estos transformadores de corriente?
Requieren instalación en interiores libres de vibraciones severas, polvo conductor y gases corrosivos. La temperatura ambiente debe oscilar entre -5 °C y +55 °C. Para ambientes costeros o de gran altitud, contacte para detalles técnicos.
Q3: ¿Bajo qué normas técnicas se fabrican estos transformadores de corriente?
Cumplen estrictamente con las normas GB1208-2006 e IEC 60044-1:2003. Están fabricados en resina epoxi moldeada para garantizar aislamiento y durabilidad en media tensión. Solicite los certificados de fábrica específicos para su proyecto.
Q4: ¿Cuál es el rango de corriente primaria y secundaria disponible?
La corriente primaria nominal abarca desde 5 A hasta 1500 A. Las opciones de corriente secundaria estándar son 5 A o 1 A. Consulte la tabla de potencia nominal y corriente térmica según su aplicación.
Q5: ¿Cómo se solicitan las pruebas de fábrica para estos equipos?
El proceso está sujeto a confirmación previa. Los protocolos de ensayo deben definirse según las especificaciones del proyecto antes de la producción. Contacte a nuestro equipo técnico para acordar los requisitos.
Q6: ¿Por qué elegir resina epoxi moldeada para estas aplicaciones de media tensión?
La resina epoxi garantiza un aislamiento óptimo y durabilidad en celdas de interior. Estos modelos soportan redes de 10 a 12 kV de forma fiable. Consulte a nuestro departamento de ingeniería para validar su aplicación específica.
