نظرة عامة
يُعد محول التيار LZZW6-15A(B) محولاً خارجياً مثبتاً على عمود ومغلقاً بالكامل، مصمماً لأنظمة التوزيع متوسطة الجهد من فئة 15 كيلوفولت، بما في ذلك شبكات 13.8 كيلوفولت و15 كيلوفولت. يتميز بهيكل عزل من الراتنج المصبوب المصمم للعمل الموثوق به في الهواء الطلق تحت ظروف الأمطار والرطوبة والتلوث.
تم تصنيعه ليدعم وظائف القياس والحماية على حدٍّ سواء، حيث يوفر تيارات ثانوية قياسية تبلغ 5 أمبير أو 1 أمبير مع درجات دقة مناسبة لقياس الطاقة التجارية وتنسيق المرحلات. يتوافق الجهاز مع معايير IEC وIEEE ذات الصلة بمحولات التيار الخارجية، ويُصنَّف للتشغيل المستمر في درجات حرارة محيطة تتراوح بين -25°م و+55°م.
ملخص التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| جهد النظام | 13.8 كيلوفولت / 15 كيلوفولت |
| مستوى العزل المقنن | 17.5/55/105 كيلوفولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| نوع التركيب | مثبت على عمود، خارجي |
| مادة العزل | راتنج مصبوب |
| نطاق درجة الحرارة المحيطة | -25°م إلى +55°م |
| التوصيل الأولي | قضيب توصيل أو موصل مثبت على العمود |
| الأطراف الثانوية | أطراف مختومة مصنفة للاستخدام الخارجي |
| التطبيق | القياس، الحماية، المراقبة |
| الغلاف | مغلق بالكامل |
| نوع الهيكل | عائلة محولات التيار الخارجية LZZW6-15A(B) |

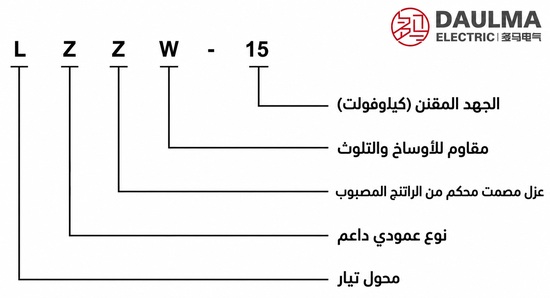

ترميز الموديل
- L: محول تيار (CT)
- Z: معزول بالراتنج المصبوب
- Z: نوع خارجي (مثبت على عمود)
- W: هيكل مغلق بالكامل
- 6: رقم سلسلة التصميم
- 15: فئة جهد النظام المقنن (15 كيلوفولت)
- A(B): متغير يشير إلى مدى التيار الأولي وتكوين الأطراف (إصدارات A وB)
البناء
يتميز محول التيار LZZW6-15A(B) بهيكل عزل مغلق بالكامل من الراتنج المصبوب يغلف القلب المغناطيسي والموصل الأولي واللف الثانوي. يوفر هذا الهيكل الراتنجي أحادي الكتلة مقاومة ميكانيكية عالية ومقاومة ممتازة للعوامل البيئية مثل الرطوبة والغبار والإشعاع فوق البنفسجي والتغيرات الحرارية. صُمِّمت جميع الأسطح الخارجية بمسافة زحف كافية لخدمة 15 كيلوفولت في الهواء الطلق تحت ظروف التلوث. تتكامل الأطراف الأولية في الجزء العلوي من الغلاف للتوصيل المباشر بخط مثبت على العمود، بينما توجد الأطراف الثانوية في حجرة مختومة ومضادة للعوامل الجوية عند القاعدة لمنع تسرب الرطوبة. يُثبَّت التجميع بأكمله على قاعدة قوية متوافقة مع أعمدة المرافق القياسية، مما يضمن ثباتاً وأماناً طويل الأمد في بيئات التوزيع المكشوفة.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: نظام توزيع متوسط الجهد خارجي مثبت على عمود
- جهد النظام: شبكات فئة 13.8 كيلوفولت و15 كيلوفولت
- التردد المقنن: 50 هرتز / 60 هرتز
- التيار الثانوي المقنن: 5 أمبير أو 1 أمبير
- درجة الحرارة المحيطة: -25°م إلى +55°م
- اعتبارات بيئة التركيب: الرطوبة، المطر، التلوث، حمل الرياح، الارتفاع واستقرار التثبيت
- يتطلب تأكيد بيئي خاص لـ: المشاريع الساحلية أو ذات التلوث الشديد أو الرطوبة العالية أو الارتفاع الكبير (يجب تأكيد مسافة الزحف وتنسيق العزل بشكل منفصل)
المعايير الفنية
يُعد محول التيار LZZW6-15A(B) محولاً خارجياً مغلقاً بالكامل ومثبتاً على عمود، مصمماً لأنظمة فئة 15 كيلوفولت (بما في ذلك 13.8 كيلوفولت)، مع عزل راتنجي، ونطاق درجات حرارة تشغيل من -25°م إلى +55°م، ومتوافقاً مع المعيارين GB 20840.1-2010 وGB 20840.2-2014. وهو يدعم تصنيفات التيار الأولي من 5 أمبير حتى 600 أمبير، مع مخارج ثانوية تبلغ 1 أمبير أو 5 أمبير، ويقدم درجات دقة متعددة لتطبيقات القياس والحماية.
البيانات الفنية
نسبة تيار واحدة
| التيار الأولي المقنن (أمبير) |
درجات الدقة / المخرج المقنن (فولت أمبير) | التيار الحراري المقنن قصير المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (أمبير) | 200 × I1n (أمبير) |
| 400 | 20 | 30 | 30 | 40 | 31.5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112.5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
نسبة تيار مركبة
| التيار الأولي المقنن (أمبير) |
درجات الدقة / المخرج المقنن (فولت أمبير) | التيار الحراري المقنن قصير المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 50–100 / 100–200 150–300 / 200–400 300–600 |
10 | 15 | 20 | 20 | 80 × I1n (أمبير) | 200 × I1n (أمبير) |
تعريف الأطراف ووظيفتها
| منطقة الطرف | الوظيفة | ملاحظة هندسية |
|---|---|---|
| H1 / H2 | مرجع الجانب الأولي | يُستخدم لتحديد اتجاه الجانب الأولي في مخطط السلك. |
| P1 / P2 | علامة القطبية الأولية | قم بالتوصيل وفقاً لاتجاه الخط والرسم المعتمد. |
| S1 / S2 | المخرج الثانوي | قم بالتوصيل مع عداد أو مرحلة أو جهاز مراقبة وفقاً للقطبية. |
| C1 / C2 | مرجع الطرف المتشعب / المركب | يُستخدم وفقاً لنسبة التيار المحددة ومخطط السلك. |
التركيب والتوصيلات

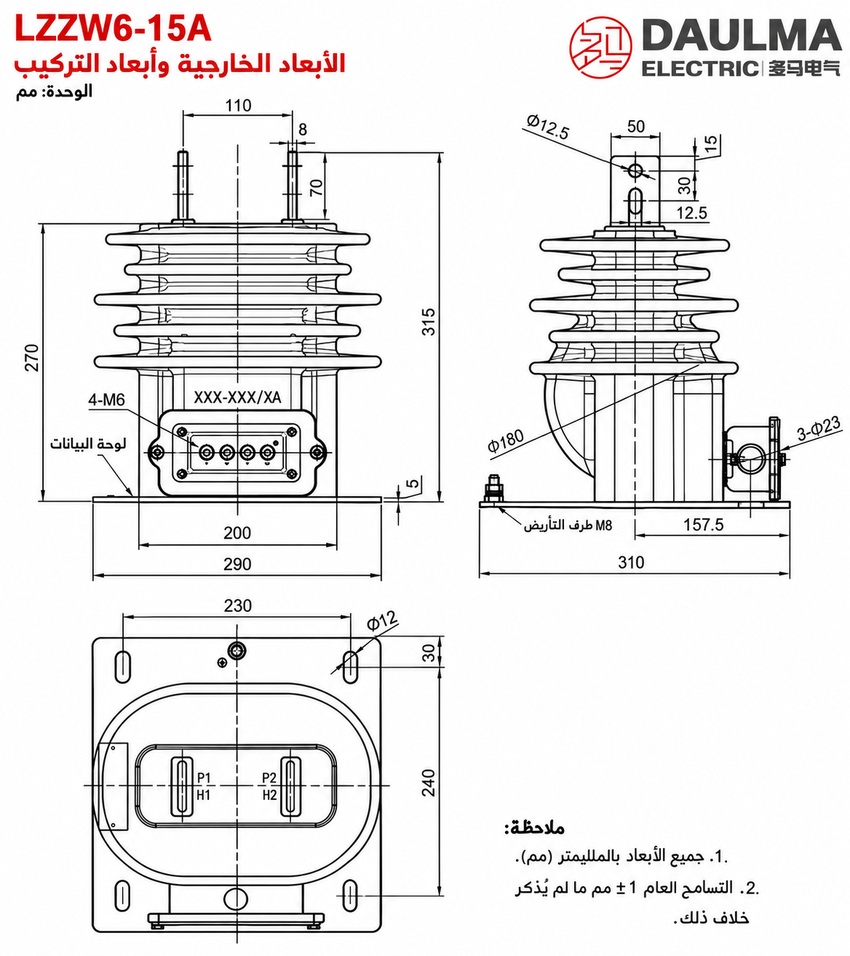

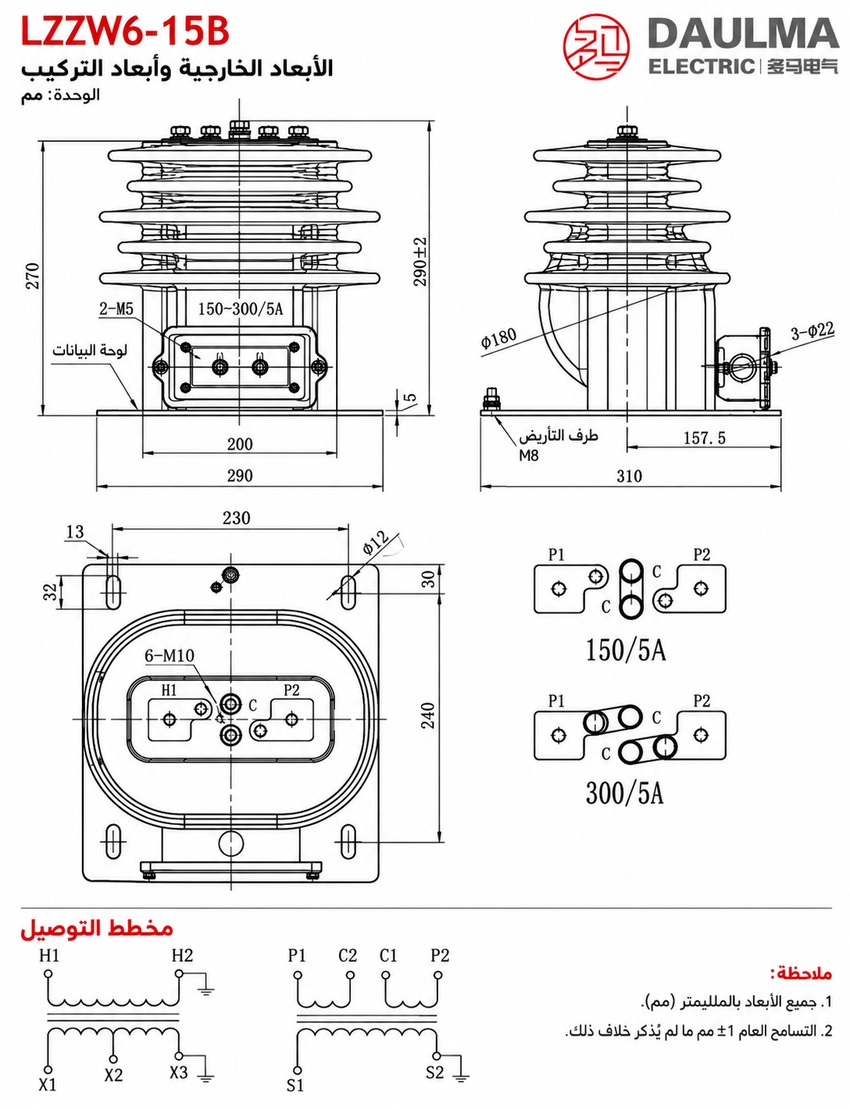

الأبعاد الخارجية وأبعاد التركيب
يُصمَّم محول التيار LZZW6-15A(B) للتركيب على عمود في أنظمة التوزيع متوسطة الجهد الخارجية. يجب أن يتبع التركيب الرسم الخارجي المؤكد (لمتغير 15A أو 15B) لضمان محاذاة الموصل الأولي الصحيحة وتوجيه صندوق الأطراف الثانوية وتوجيه الكابل. ثبّت الوحدة باستخدام حامل تثبيت متوافق مرفق بعمود المرفق، مع التأكد من أن جميع مكونات التثبيت تفي بمتطلبات الحمل الميكانيكي للخدمة الخارجية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر LZZW6-15A(B) لأنظمة التوزيع الخارجية من فئة 15 كيلوفولت التي تتطلب قياس التيار أو قياس الطاقة أو حماية المرحلات أو مراقبة الخط.
- تأكد من توافق جهد النظام—مناسب لأنظمة فئة 13.8 كيلوفولت و15 كيلوفولت مع تنسيق عزل مناسب.
- اختر بين المتغيرين 15A و15B بناءً على نسبة التيار المطلوبة وتخطيط الأطراف والرسومات الهندسية المعتمدة للمشروع.
- تحقق من متطلبات مستوى العزل: 17.5/55/105 كيلوفولت لهذا المحول من فئة 15 كيلوفولت.
- تأكد من أن معدات التثبيت واتجاه الموصل وتوجيه كابل الدائرة الثانوية والتوصيل بالأرض تتماشى مع ظروف الموقع والرسومات الخارجية المعتمدة.
الأسئلة الشائعة
Q1: هل يمكن استخدام LZZW6-15A(B) في شبكات 13.8 كيلوفولت؟
نعم، مصمم خصيصاً لأنظمة 15 كيلوفولت و13.8 كيلوفولت. يعمل كوحدة خارجية مثبتة على الأعمدة بعزل راتنجي. يرجى تأكيد مواصفات العزل للمشاريع الساحلية.
Q2: كيف يتم تركيب المحول في البيئات ذات التلوث الشديد؟
يتطلب الأمر تأكيداً بيئياً خاصاً وتنسيقاً منفصلاً لمسافة الزحف. المحول مصمد لدرجات حرارة -25°م إلى +55°م. تواصل مع المصنع لمطابقة مواصفات العزل.
Q3: أي درجات دقة متاحة لقياس وحماية التيار؟
تتوفر درجات دقة متعددة تشمل 0.2S و0.2 و0.5S لتطبيقات القياس والحماية. يدعم تيارات أولية من 5 إلى 600 أمبير. حدد درجة الدقة المطلوبة في طلب الشراء.
Q4: ما هي المعايير الفنية المتوافق معها هذا المحول؟
يتوافق المنتج مع المعيارين GB 20840.1-2010 وGB 20840.2-2014. يتم تصنيعه بتيار ثانوي مقنن 1 أمبير أو 5 أمبير. يمكن توفير شهادات المطابقة عند الطلب.
Q5: متى يتم تخصيص التيار الأولي حسب طلب المشروع؟
يتم التخصيص حسب طلب المشروع لتيارات أولية من 5 إلى 600 أمبير. يدعم المخارج الثانوية 1 أمبير أو 5 أمبير. تواصل معنا لتأكيد نسب التحويل.
Q6: من هو مصنع محول التيار الخارجي LZZW6-15A(B)؟
يتم تصنيعه بواسطة Daulma كمحول تيار خارجي مغلق بالكامل. يدعم تردد 50/60 هرتز وتيارات ثانوية 1A/5A. راجع الكتالوج الفني للتفاصيل الكاملة.
