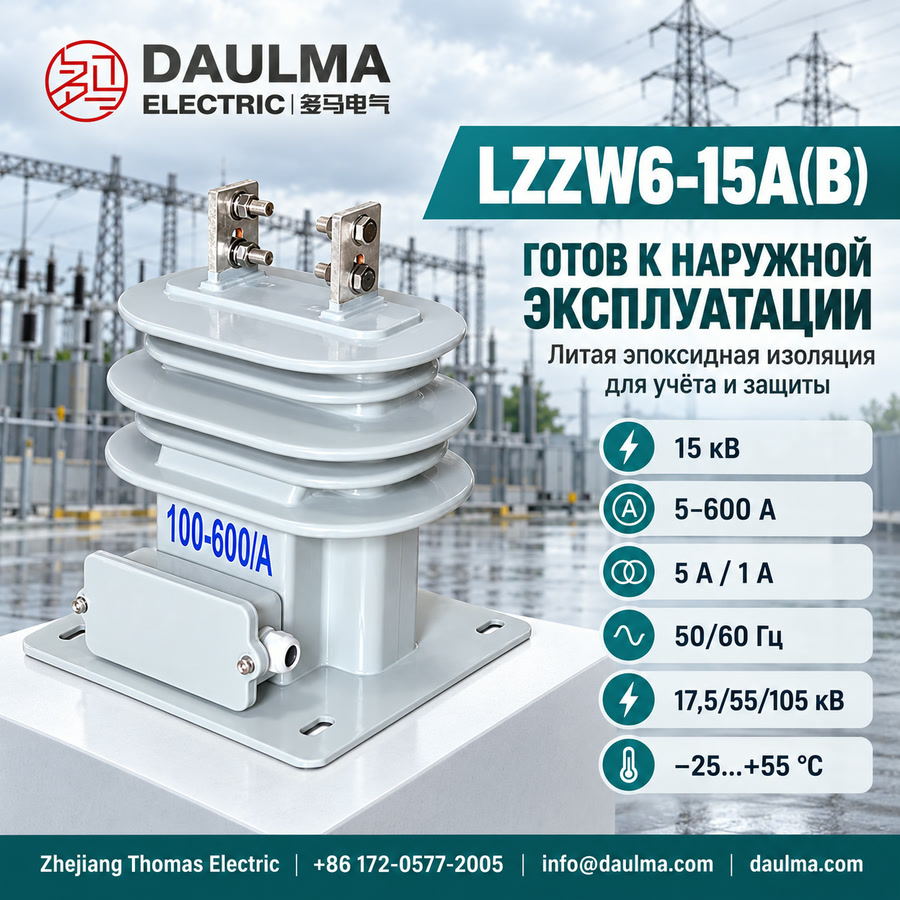

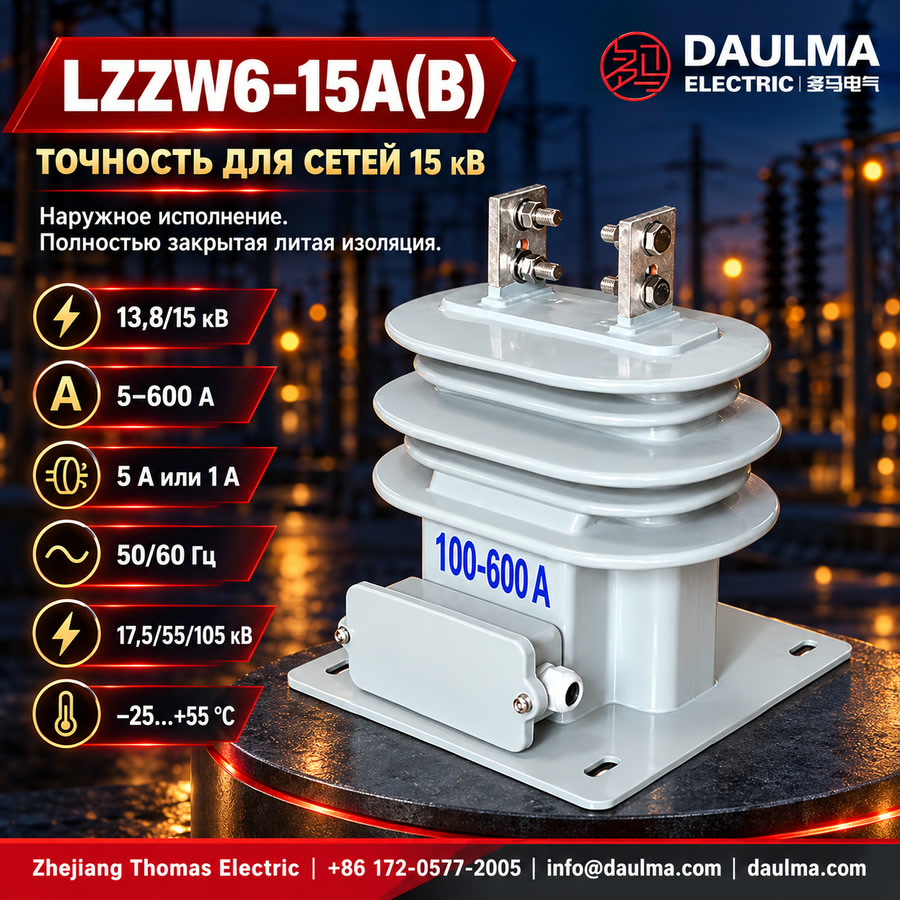

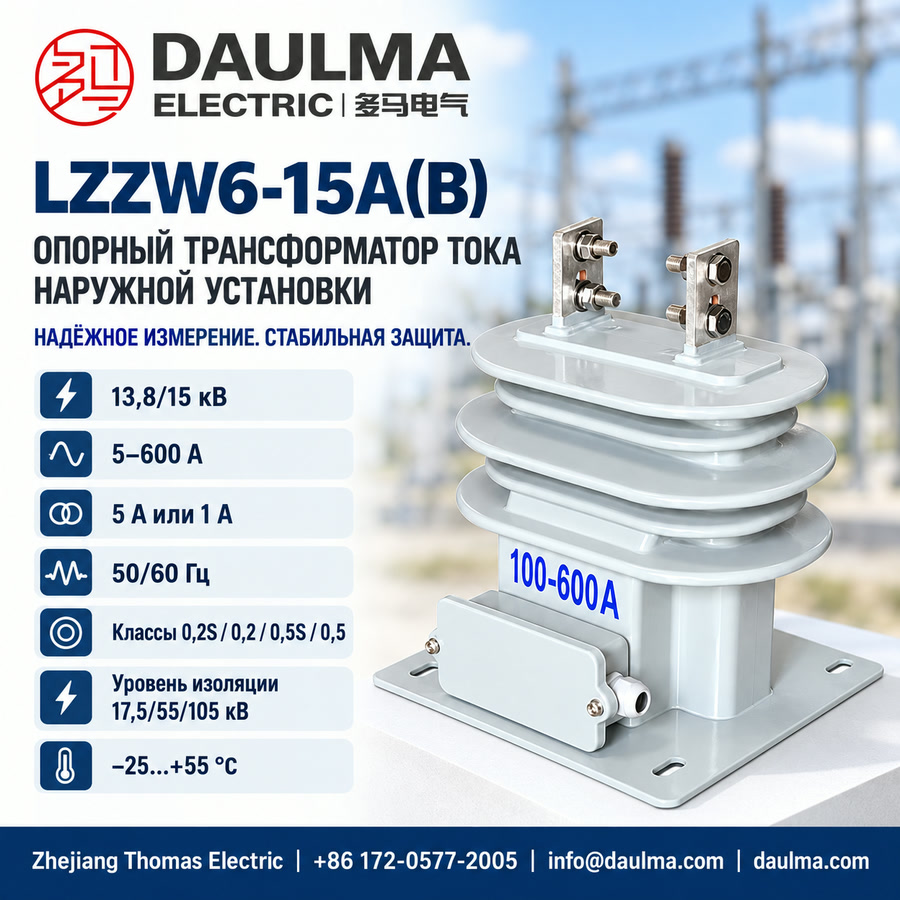

Обзор
Трансформатор тока LZZW6-15A(B) предназначен для наружной установки на опоре и представляет собой полностью закрытую конструкцию для распределительных сетей среднего напряжения класса 15 кВ, включая сети 13,8 кВ и 15 кВ. Корпус выполнен из литой эпоксидной смолы и рассчитан на надежную работу на открытом воздухе при воздействии дождя, влажности и загрязнений.
Устройство предназначено как для учета электроэнергии, так и для защиты, обеспечивает стандартные вторичные токи 5 А или 1 А с классами точности, пригодными для коммерческого учета и согласования релейной защиты. Трансформатор соответствует действующим стандартам МЭК и IEEE для наружных трансформаторов тока и рассчитан на непрерывную работу при температуре окружающей среды от –25°C до +55°C.
Основные номинальные параметры
| Параметр | Номинал |
|---|---|
| Напряжение системы | 13,8 кВ / 15 кВ |
| Номинальный уровень изоляции | 17,5/55/105 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Тип установки | Наружная, на опоре |
| Материал изоляции | Литая эпоксидная смола |
| Диапазон температур окружающей среды | –25°C до +55°C |
| Первичное соединение | Шина или проводник, устанавливаемый на опоре |
| Вторичные выводы | Герметичные выводы, стойкие к наружным условиям |
| Применение | Учет, защита, мониторинг |
| Корпус | Полностью закрытый |
| Тип конструкции | Семейство наружных ТТ LZZW6-15A(B) |

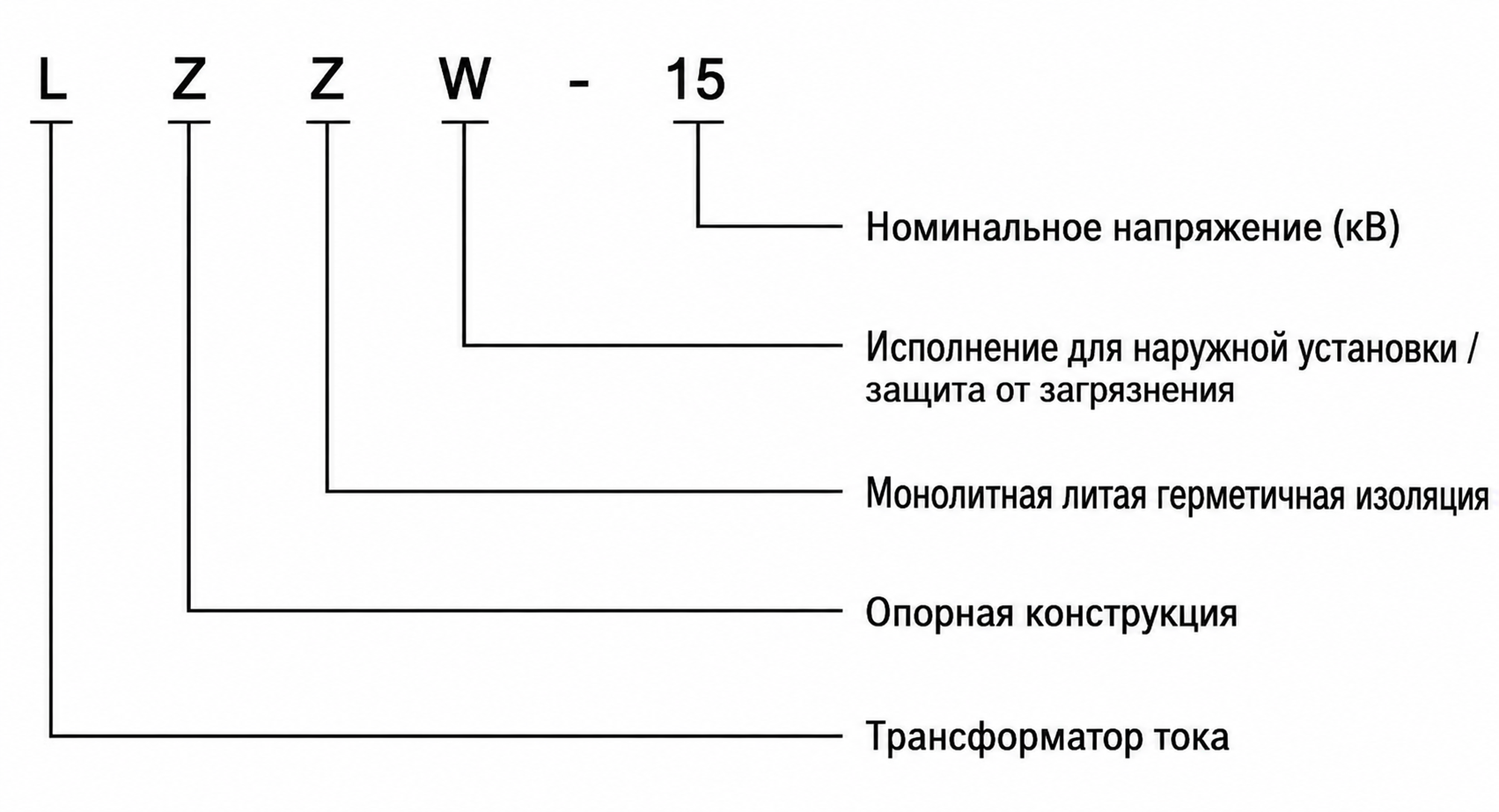

Расшифровка обозначения модели
- L: Трансформатор тока (ТТ)
- Z: Изоляция из литой эпоксидной смолы
- Z: Наружное исполнение (установка на опоре)
- W: Полностью закрытая конструкция
- 6: Номер серии конструкции
- 15: Класс номинального напряжения системы (15 кВ)
- A(B): Вариант, указывающий диапазон первичного тока и конфигурацию выводов (версии A и B)

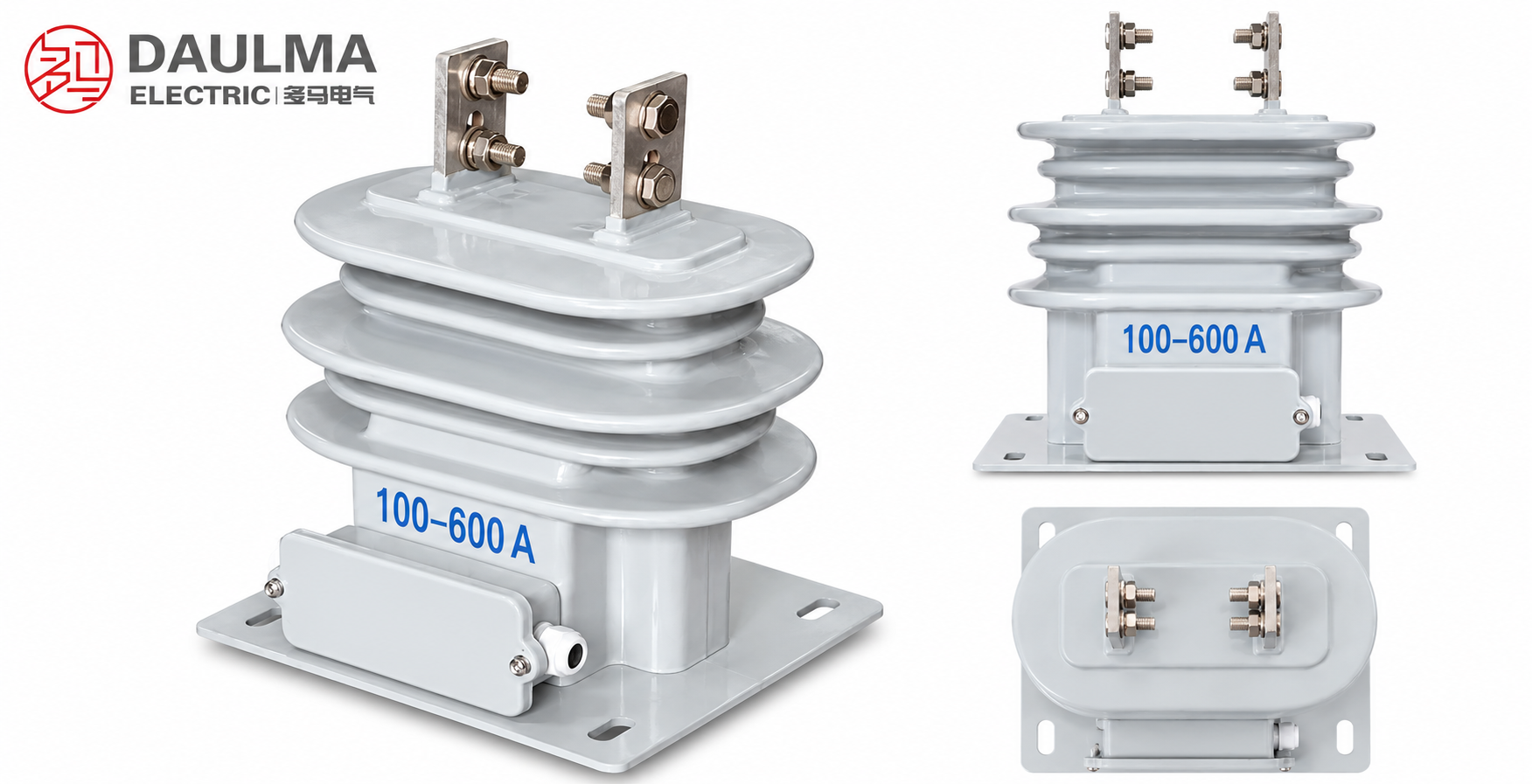

Конструкция
Трансформатор тока LZZW6-15A(B) имеет полностью закрытый корпус из литой эпоксидной смолы, в котором герметично размещены магнитопровод, первичный проводник и вторичная обмотка. Такая монолитная конструкция обеспечивает высокую механическую прочность и отличную устойчивость к внешним воздействиям: влаге, пыли, УФ-излучению и циклическим перепадам температуры. Все наружные поверхности имеют достаточную длину пути утечки для работы в сетях 15 кВ в условиях загрязненной атмосферы. Первичные выводы интегрированы в верхнюю часть корпуса для прямого подключения к линии на опоре, а вторичные выводы размещены в герметичном, защищенном от атмосферных воздействий отсеке в основании, предотвращающем проникновение влаги. Вся конструкция крепится на прочное основание, совместимое со стандартными опорами ЛЭП, что гарантирует долговременную устойчивость и безопасность в условиях открытых распределительных сетей.
Технические параметры
Условия эксплуатации
- Место установки: наружная распределительная сеть среднего напряжения, монтаж на опоре
- Напряжение системы: сети класса 13,8 кВ и 15 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Номинальный вторичный ток: 5 А или 1 А
- Температура окружающей среды: –25°C до +55°C
- Особенности условий установки: влажность, дождь, загрязнение, ветровая нагрузка, высота над уровнем моря и устойчивость крепления
- Требуется дополнительное подтверждение параметров для: прибрежных районов, зон с сильным загрязнением, повышенной влажностью или большой высотой над уровнем моря (длина пути утечки и координация изоляции должны быть подтверждены отдельно)
Технические параметры
Трансформатор тока LZZW6-15A(B) — наружный, полностью закрытый, устанавливаемый на опоре, предназначен для сетей класса 15 кВ (включая 13,8 кВ), с изоляцией из литой эпоксидной смолы, диапазоном рабочих температур от –25°C до +55°C и соответствием стандартам ГОСТ Р МЭК 61869-1–2010 и ГОСТ Р МЭК 61869-2–2014. Поддерживает первичные токи от 5 А до 600 А, вторичные токи 1 А или 5 А и предлагает различные классы точности для задач учета и защиты.
Технические данные
Одноступенчатый коэффициент трансформации
| Номинальный первичный ток (А) |
Классы точности / Номинальная мощность (В·А) | Номинальный тепловой ток короткого замыкания (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (А) | 200 × I1n (А) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
Многоступенчатый коэффициент трансформации
| Номинальный первичный ток (А) |
Классы точности / Номинальная мощность (В·А) | Номинальный тепловой ток короткого замыкания (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 50–100 / 100–200 150–300 / 200–400 300–600 |
10 | 15 | 20 | 20 | 80 × I1n (А) | 200 × I1n (А) |
Маркировка и назначение выводов
| Зона выводов | Назначение | Примечание для проектировщиков |
|---|---|---|
| H1 / H2 | Опорные точки первичной стороны | Используются для указания направления первичной стороны на схеме подключения. |
| P1 / P2 | Маркировка полярности первичной обмотки | Подключайте в соответствии с направлением линии и утвержденным чертежом. |
| S1 / S2 | Вторичный выход | Подключайте к счетчику, реле или устройству мониторинга с соблюдением полярности. |
| C1 / C2 | Отвод / опорные точки многоступенчатого вывода | Используются в соответствии с заданным коэффициентом трансформации и схемой подключения. |
Установка и подключение
Схема установки

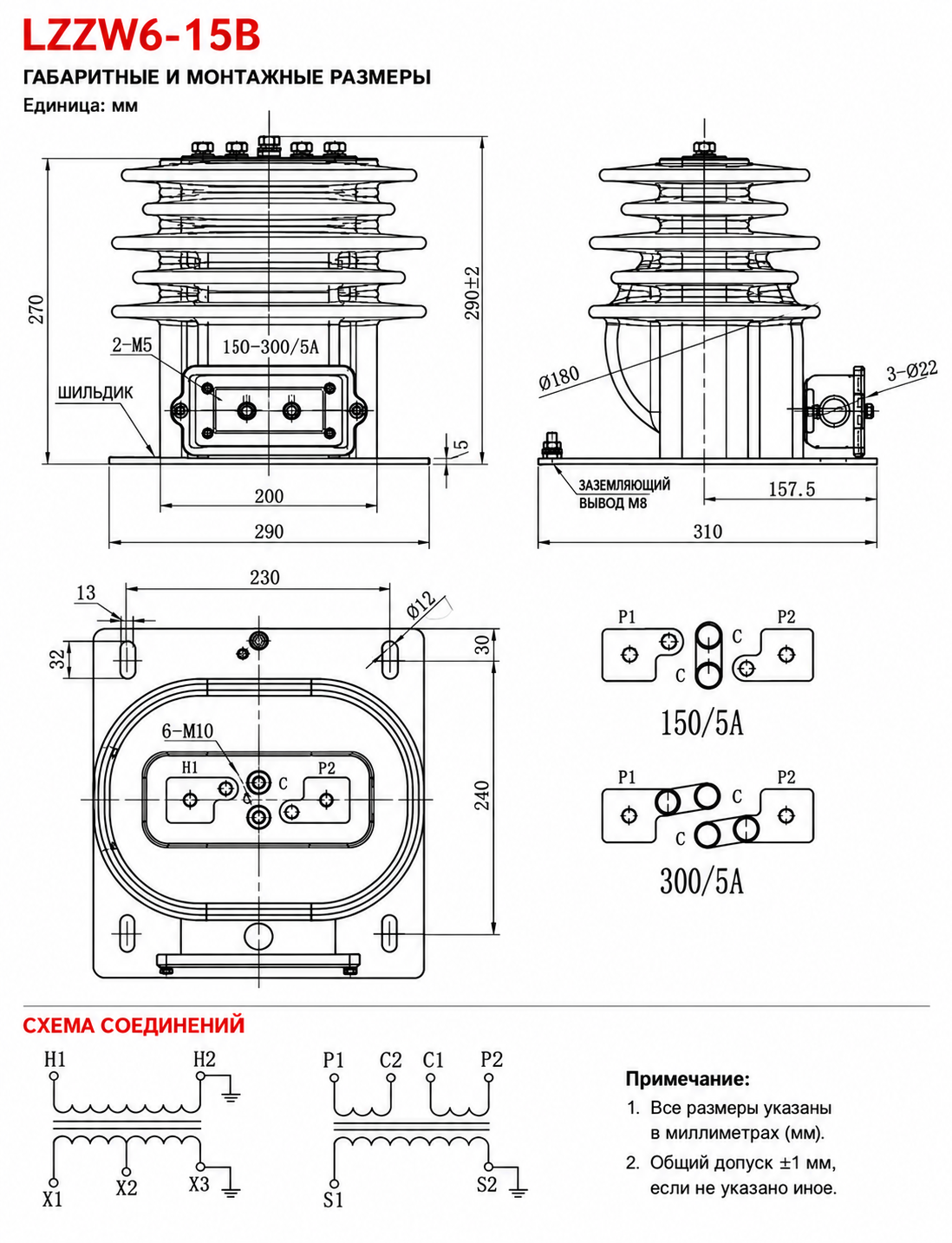

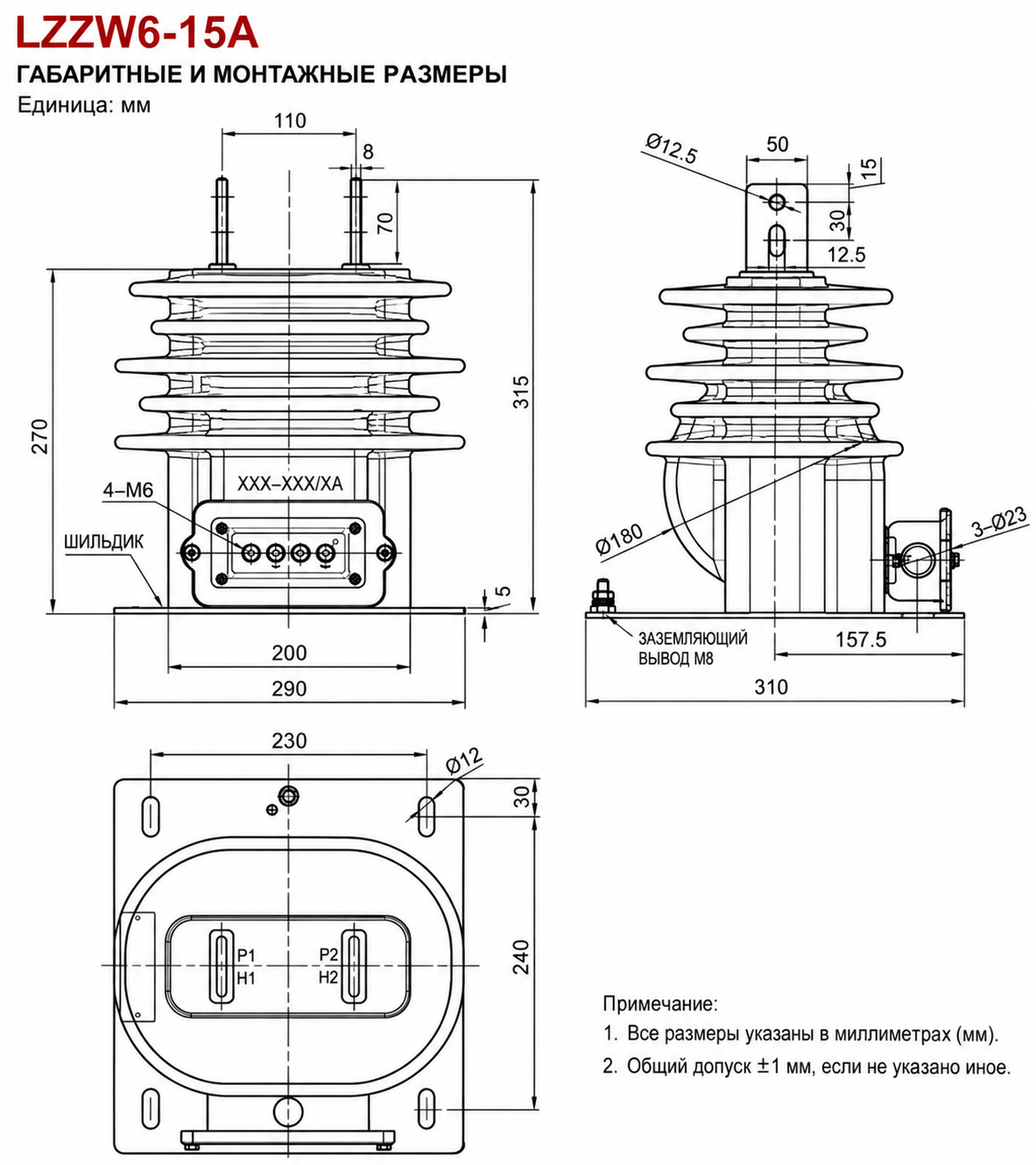

Трансформатор тока LZZW6-15A(B) предназначен для установки на опоре в наружных распределительных сетях среднего напряжения. Монтаж должен выполняться в строгом соответствии с утвержденным габаритным чертежом (вариант 15A или 15B) для обеспечения правильного положения первичного проводника, ориентации коробки вторичных выводов и прокладки кабеля. Закрепите устройство с помощью совместимого кронштейна на опоре ЛЭП, убедившись, что все крепежные элементы соответствуют требованиям по механической нагрузке для наружной эксплуатации.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте LZZW6-15A(B) для наружных распределительных сетей класса 15 кВ, где требуется измерение тока, учет электроэнергии, релейная защита или мониторинг линии.
- Убедитесь в совместимости с напряжением сети — устройство подходит для систем класса 13,8 кВ и 15 кВ при правильной координации изоляции.
- Выберите вариант 15A или 15B в зависимости от требуемого коэффициента трансформации, компоновки выводов и утвержденных проектных чертежей.
- Проверьте требования к уровню изоляции: 17,5/55/105 кВ для данного трансформатора тока класса 15 кВ.
- Убедитесь, что крепежные элементы, направление проводника, прокладка вторичного кабеля и заземление соответствуют условиям на месте и утвержденным габаритным чертежам.
Часто задаваемые вопросы
В1: Для каких применений предназначен трансформатор тока LZZW6-15A(B)?
LZZW6-15A(B) — это наружный трансформатор тока с полным корпусом, устанавливаемый на опоре, рассчитанный на сети 15 кВ. Он применяется для измерения тока, учета электроэнергии, релейной защиты и мониторинга воздушных линий электропередачи.
В2: Чем отличается LZZW6-15A(B) от модели LZZW6-10?
LZZW6-15A(B) разработан для наружных сетей класса 15 кВ с уровнем изоляции 17,5/55/105 кВ, тогда как LZZW6-10 предназначен для сетей более низкого напряжения — 10–12 кВ.
В3: В чем разница между вариантами 15A и 15B?
Варианты 15A и 15B отличаются конструкцией и схемой подключения в рамках одного семейства наружных ТТ 15 кВ. Выбор зависит от конкретного коэффициента трансформации, конфигурации выводов и утвержденных проектных чертежей.
В4: Какие напряжения сети поддерживает LZZW6-15A(B)?
Он подходит для наружных распределительных сетей класса 13,8 кВ и 15 кВ при условии подтверждения координации изоляции и соответствия проектной документации.
В5: Что необходимо проверить перед установкой ТТ на опоре?
Перед установкой проверьте крепежное основание, направление проводника, герметичность выводов, выход вторичного кабеля, заземление, допустимую ветровую нагрузку, условия окружающей среды и соответствие утвержденному габаритному чертежу.
В6: Почему вторичную цепь трансформатора тока нельзя оставлять разомкнутой?
Разомкнутая вторичная цепь на работающем ТТ может создать опасно высокое напряжение. Всегда замыкайте вторичную обмотку через специальное устройство короткого замыкания перед отключением подключенных приборов или реле.
В7: Какие данные необходимы при заказе LZZW6-15A(B)?
Укажите вариант модели (15A или 15B), напряжение сети, коэффициент трансформации, вторичный ток, класс точности, номинальную мощность, уровень изоляции, схему подключения, чертеж крепления и требуемые сертификаты испытаний.
Часто задаваемые вопросы
Q1: Как адаптировать трансформатор LZZW6-15A(B) для работы в прибрежных зонах?
Требуется дополнительное подтверждение параметров. Для зон с высокой влажностью необходимо согласовать увеличенную длину пути утечки и координацию изоляции с заводом-изготовителем.
Q2: Какие стандарты сертификации поддерживает наружный трансформатор тока 15 кВ?
Оборудование соответствует ГОСТ Р МЭК 61869-1–2010 и ГОСТ Р МЭК 61869-2–2014. Для предоставления документов под конкретный тендер свяжитесь с отделом продаж.
Q3: В каком диапазоне температур допускается наружная установка на опоре?
Рабочий диапазон составляет от –25°C до +55°C. Эпоксидная изоляция устойчива к осадкам, но при проектировании обязательно уточняйте высоту над уровнем моря.
Q4: Какой номинальный вторичный ток лучше подходит для систем защиты?
Доступны варианты 5 А и 1 А. Выбор зависит от нагрузки приборов; уточните требуемый класс точности для защиты при размещении заказа.
Q5: Можно ли изготовить трансформатор с нестандартным первичным током до 600 А?
Базовый диапазон первичного тока составляет от 5 А до 600 А. Конфигурация одноступенчатого коэффициента трансформации под ваши нужды требует заводского согласования.
Q6: Для каких классов напряжения применяются трансформаторы серии LZZW6-15A(B)?
Модель предназначена для наружных сетей класса 13,8 кВ и 15 кВ. Полностью закрытая конструкция обеспечивает стабильную работу; запросите опросный лист для подбора.
