Descripción general

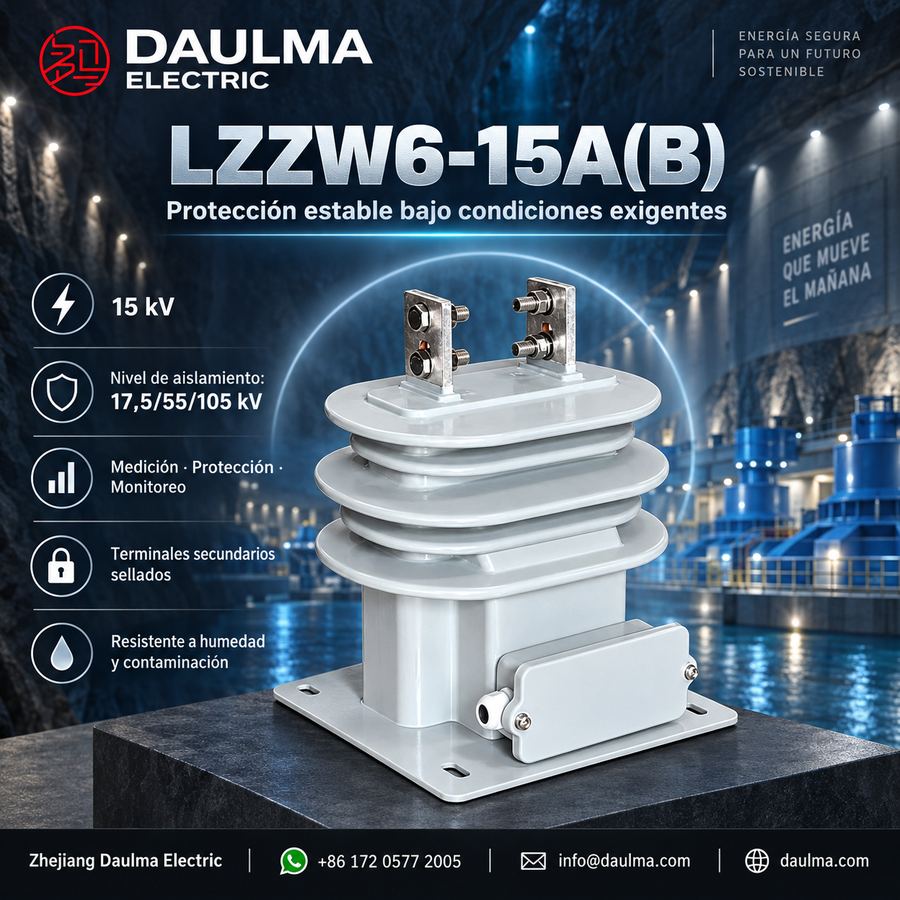

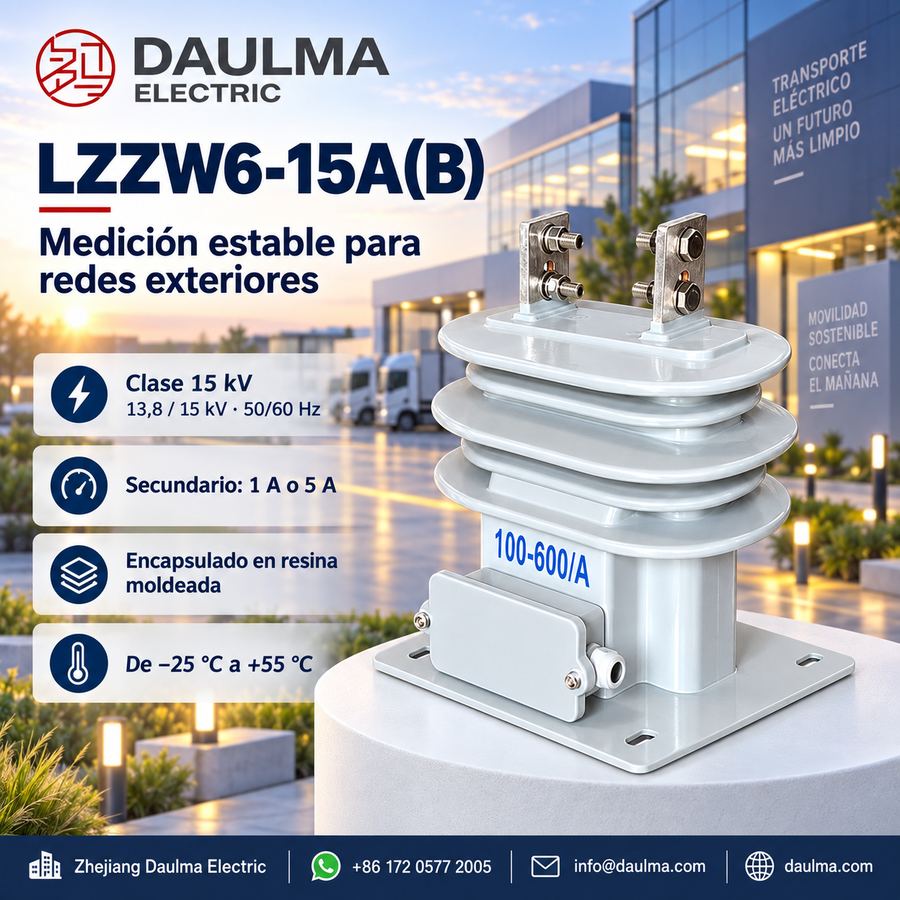

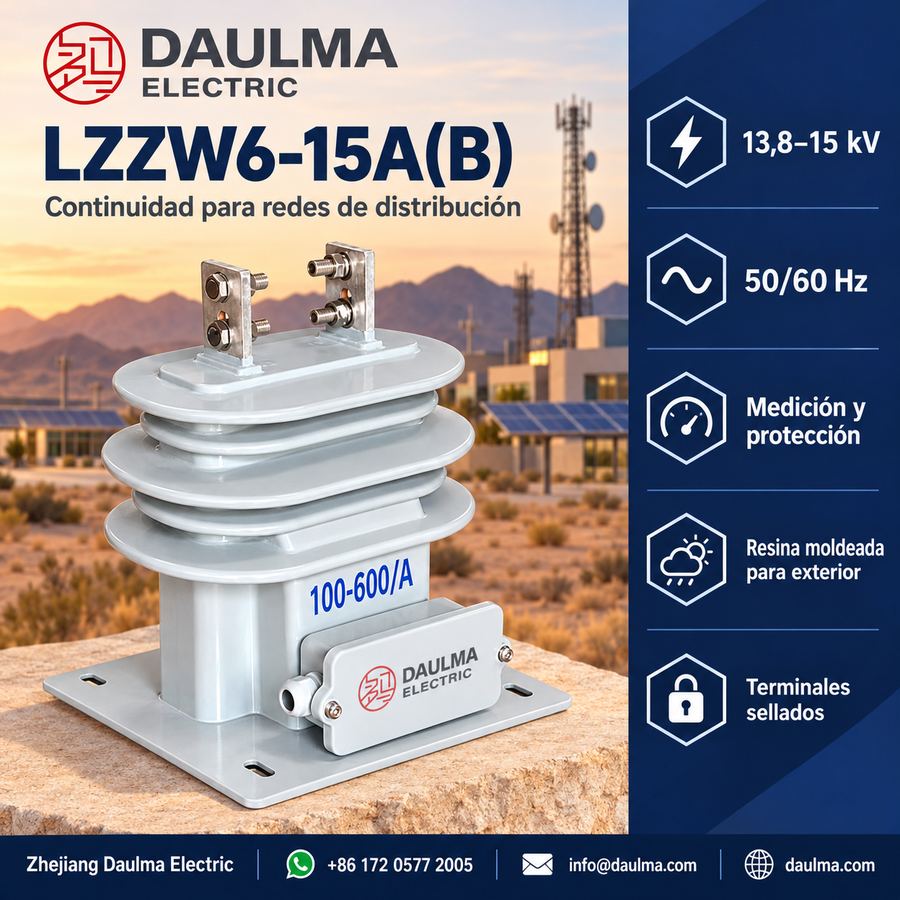

El LZZW6-15A(B) es un transformador de corriente exterior, totalmente encapsulado y diseñado para montaje en poste, destinado a sistemas de distribución de media tensión de clase 15 kV, incluidas redes de 13,8 kV y 15 kV. Cuenta con una estructura de aislamiento en resina moldeada, diseñada para operación fiable al aire libre bajo condiciones de lluvia, humedad y contaminación.
Diseñado para funciones tanto de medición como de protección, proporciona corrientes secundarias estándar de 5 A o 1 A, con clases de exactitud adecuadas para facturación energética y coordinación de relés. La unidad cumple con las normas IEC e IEEE aplicables a transformadores de corriente para exteriores y está clasificada para operación continua en temperaturas ambientales comprendidas entre -25°C y +55°C.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 13,8 kV / 15 kV |
| Nivel de aislamiento nominal | 17,5/55/105 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Tipo de instalación | Montaje en poste, exterior |
| Material de aislamiento | Resina moldeada |
| Rango de temperatura ambiente | -25°C a +55°C |
| Conexión primaria | Barramento o conductor montado en poste |
| Terminales secundarios | Terminales sellados aptos para exteriores |
| Aplicación | Medición, protección, monitoreo |
| Carcaza | Totalmente encapsulada |
| Tipo de estructura | Familia de TC exteriores LZZW6-15A(B) |
Designación del modelo
- L: Transformador de corriente (TC)
- Z: Aislamiento en resina moldeada
- Z: Tipo exterior (montaje en poste)
- W: Estructura totalmente encapsulada
- 6: Número de serie del diseño
- 15: Clase de tensión nominal del sistema (15 kV)
- A(B): Variante que indica el rango de corriente primaria y la configuración de terminales (versiones A y B)
Construcción
El LZZW6-15A(B) presenta un cuerpo de aislamiento totalmente encapsulado en resina moldeada que envuelve el núcleo magnético, el conductor primario y el devanado secundario. Esta estructura monolítica de resina ofrece alta resistencia mecánica y excelente resistencia a agentes ambientales como humedad, polvo, radiación UV y ciclos térmicos. Todas las superficies externas están diseñadas con distancia de fuga adecuada para servicio exterior a 15 kV en condiciones contaminadas. Los terminales primarios están integrados en la parte superior de la carcasa para conexión directa a la línea montada en poste, mientras que los terminales secundarios se alojan en un compartimento sellado e impermeable en la base, para evitar la entrada de humedad. Todo el conjunto se monta sobre una base robusta compatible con postes estándar de distribución, garantizando estabilidad y seguridad a largo plazo en entornos exteriores expuestos.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: sistema de distribución de media tensión al aire libre, montado en poste
- Tensión del sistema: redes de clase 13,8 kV y 15 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Corriente secundaria nominal: 5 A o 1 A
- Temperatura ambiente: -25°C a +55°C
- Consideraciones del entorno de instalación: humedad, lluvia, contaminación, carga eólica, altitud y estabilidad del montaje
- Se requiere confirmación ambiental especial para: proyectos costeros, con alta contaminación, alta humedad o gran altitud (la distancia de fuga y la coordinación del aislamiento deben confirmarse por separado)
Parámetros técnicos
El LZZW6-15A(B) es un transformador de corriente exterior, totalmente encapsulado y montado en poste, diseñado para sistemas de clase 15 kV (incluido 13,8 kV), con aislamiento en resina moldeada, rango de temperatura de operación de -25°C a +55°C y cumplimiento con las normas GB 20840.1-2010 y GB 20840.2-2014. Admite corrientes primarias nominales desde 5 A hasta 600 A, con salidas secundarias de 1 A o 5 A, y ofrece múltiples clases de exactitud para aplicaciones de medición y protección.
Datos técnicos
Relación de corriente simple
| Corriente primaria nominal (A) |
Clases de exactitud / Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA/1s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
Relación de corriente compuesta
| Corriente primaria nominal (A) |
Clases de exactitud / Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA/1s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 50–100 / 100–200 150–300 / 200–400 300–600 |
10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
Identificación y función de terminales
| Área de terminales | Función | Nota técnica |
|---|---|---|
| H1 / H2 | Referencia lado primario | Utilizada para indicar la dirección del lado primario en el diagrama de cableado. |
| P1 / P2 | Marcado de polaridad primaria | Conectar según la dirección de la línea y el plano aprobado. |
| S1 / S2 | Salida secundaria | Conectar al medidor, relé o dispositivo de monitoreo respetando la polaridad. |
| C1 / C2 | Referencia de derivación / terminal compuesto | Utilizar según la relación de transformación especificada y el diagrama de cableado. |
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZW6-15A(B) está diseñado para instalación en poste en sistemas de distribución de media tensión al aire libre. El montaje debe seguir el plano general confirmado (variante 15A o 15B) para garantizar la alineación correcta del conductor primario, la orientación de la caja de terminales secundarios y el recorrido del cable. Fije la unidad mediante una abrazadera de montaje compatible con el poste de distribución, asegurándose de que todo el hardware cumpla con los requisitos de carga mecánica para servicio al aire libre.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el LZZW6-15A(B) para sistemas de distribución exterior de clase 15 kV que requieran medición de corriente, facturación energética, protección mediante relés o monitoreo de líneas.
- Confirme la compatibilidad con la tensión del sistema: apto para sistemas de clase 13,8 kV y 15 kV con coordinación adecuada del aislamiento.
- Elija entre las variantes 15A y 15B según la relación de transformación requerida, disposición de terminales y planos de proyecto aprobados.
- Verifique los requisitos del nivel de aislamiento: 17,5/55/105 kV para este transformador de clase 15 kV.
- Asegúrese de que el hardware de montaje, la dirección del conductor, el recorrido del cable secundario y la puesta a tierra se ajusten a las condiciones del sitio y a los planos generales aprobados.
Preguntas Frecuentes
Q1: ¿Cómo afecta la humedad costera a este transformador de corriente de 15 kV?
Requiere confirmación ambiental especial para proyectos costeros. La distancia de fuga y coordinación de aislamiento deben verificarse por fábrica. Contacte para detalles técnicos.
Q2: ¿Qué clases de exactitud ofrece para medición y protección?
Ofrece múltiples clases de exactitud para aplicaciones de medición y protección. Las opciones específicas dependen de la relación de corriente primaria seleccionada. El rango estándar incluye salidas de 1 A o 5 A.
Q3: ¿Cuáles normas técnicas cumple este transformador de corriente para exteriores?
Cumple estrictamente con las normas GB 20840.1-2010 y GB 20840.2-2014. El aislamiento en resina moldeada garantiza el rendimiento en exteriores. Solicite certificados de fábrica al realizar el pedido.
Q4: ¿Dónde debe instalarse este transformador de corriente de 15 kV?
Diseñado para sistemas de distribución de media tensión al aire libre, montado en poste. Es ideal para redes de clase 13,8 kV y 15 kV. Verifique la compatibilidad con su infraestructura.
Q5: ¿Están incluidas las pruebas de fábrica en pedidos personalizados?
Los protocolos de entrega y pruebas están sujetos a confirmación según el volumen del pedido. Contacte a nuestro equipo comercial para definir los requisitos de ensayo específicos.
Q6: ¿Por qué elegir el modelo LZZW6 para distribución de media tensión?
Destaca por su encapsulado total en resina moldeada para exteriores. Soporta frecuencias de 50 Hz y 60 Hz con corrientes secundarias de 1 A o 5 A. Cumple con los estándares GB 20840.
Q7: ¿Puede este equipo operar en condiciones de alta contaminación ambiental?
Requiere evaluación previa para entornos con alta contaminación o humedad. La coordinación del aislamiento debe ajustarse a las condiciones específicas del sitio. Envíe los datos del proyecto para su revisión.
