Přehled

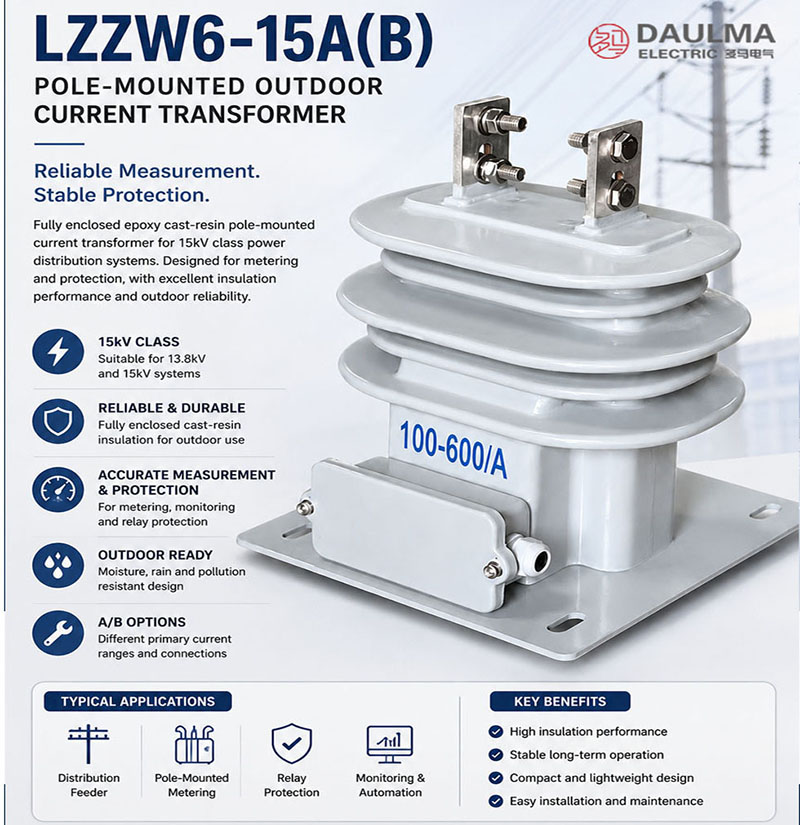

LZZW6-15A(B) je sloupově montovaný, plně uzavřený venkovní proudový transformátor určený pro středněnapěťové rozvodné systémy třídy 15 kV, včetně sítí 13,8 kV a 15 kV. Disponuje izolační konstrukcí z litinové pryskyřice navrženou pro spolehlivý provoz venku za přítomnosti deště, vlhkosti a znečištění.
Konstrukce podporuje jak měřicí, tak ochranné funkce a poskytuje standardní sekundární proudy 5 A nebo 1 A s třídami přesnosti vhodnými pro účtování energie i koordinaci reléových ochran. Zařízení splňuje příslušné normy IEC a IEEE pro venkovní proudové transformátory a je určeno pro nepřetržitý provoz v okolních teplotách od -25 °C do +55 °C.
Přehled klíčových jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napětí sítě | 13,8 kV / 15 kV |
| Jmenovitá izolační úroveň | 17,5/55/105 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Způsob instalace | Sloupově montovaný, venkovní |
| Izolační materiál | Litinová pryskyřice |
| Rozsah okolní teploty | -25 °C až +55 °C |
| Primární připojení | Sloupový sběrný vodič nebo vodič |
| Sekundární svorky | Uzavřené svorky odolné proti povětrnostním vlivům |
| Aplikace | Měření, ochrana, monitorování |
| Plášť | Plně uzavřený |
| Typ konstrukce | Rodina venkovních proudových transformátorů LZZW6-15A(B) |
Označení modelu
- L: Proudový transformátor (CT)
- Z: Izolace z litinové pryskyřice
- Z: Venkovní (sloupově montovaný) provedení
- W: Plně uzavřená konstrukce
- 6: Číslo konstrukční řady
- 15: Třída jmenovitého napětí sítě (15 kV)
- A(B): Varianta označující rozsah primárního proudu a uspořádání svorek (verze A a B)
Konstrukce
LZZW6-15A(B) má plně uzavřené těleso z litinové pryskyřice, které zcela obaluje magnetické jádro, primární vodič a sekundární vinutí. Tato monolitická pryskyřičná konstrukce poskytuje vysokou mechanickou pevnost a vynikající odolnost proti environmentálním vlivům, jako jsou vlhkost, prach, UV záření a teplotní cyklování. Všechny vnější povrchy jsou navrženy s dostatečnou povrchovou dráhou pro venkovní provoz při 15 kV za znečištěných podmínek. Primární svorky jsou integrovány do horní části skříně pro přímé připojení k vedení na sloupu, zatímco sekundární svorky jsou umístěny v uzavřeném, vodotěsném prostoru v dolní části, aby se zabránilo proniku vlhkosti. Celá sestava je upevněna na robustním základu kompatibilním se standardními distribučními sloupy, což zajišťuje dlouhodobou stabilitu a bezpečnost v otevřeném rozvodném prostředí.
Technické parametry
Provozní podmínky
- Místo instalace: venkovní sloupově montovaný středněnapěťový rozvodný systém
- Napětí sítě: sítě třídy 13,8 kV a 15 kV
- Jmenovitá frekvence: 50 Hz / 60 Hz
- Jmenovitý sekundární proud: 5 A nebo 1 A
- Okolní teplota: -25 °C až +55 °C
- Aspekty instalace v prostředí: vlhkost, déšť, znečištění, větrné zatížení, nadmořská výška a stabilita montáže
- Zvláštní ověření prostředí vyžadováno pro: pobřežní, silně znečištěné, vysoce vlhké nebo vysoko položené projekty (povrchová dráha a izolační koordinace musí být ověřeny zvlášť)
Technické parametry
LZZW6-15A(B) je sloupově montovaný, plně uzavřený venkovní proudový transformátor určený pro systémy třídy 15 kV (včetně 13,8 kV) s izolací z litinové pryskyřice, provozním teplotním rozsahem -25 °C až +55 °C a v souladu s normami GB 20840.1-2010 a GB 20840.2-2014. Podporuje jmenovité primární proudy od 5 A do 600 A, sekundární výstupy 1 A nebo 5 A a nabízí více tříd přesnosti pro měřicí i ochranné aplikace.
Technické údaje
Jednoduchý převodový poměr
| Jmenovitý primární proud (A) |
Třídy přesnosti / Jmenovitý výkon (VA) | Jmenovitý krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
Složený převodový poměr
| Jmenovitý primární proud (A) |
Třídy přesnosti / Jmenovitý výkon (VA) | Jmenovitý krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 50–100 / 100–200 150–300 / 200–400 300–600 |
10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
Označení svorek a jejich funkce
| Oblast svorek | Funkce | Poznámka pro projektanty |
|---|---|---|
| H1 / H2 | Referenční bod primární strany | Používá se pro orientaci primární strany ve schématu zapojení. |
| P1 / P2 | Označení polarity primární strany | Připojte podle směru vedení a schváleného výkresu. |
| S1 / S2 | Sekundární výstup | Připojte k měřiči, relé nebo monitorovacímu zařízení dle polarity. |
| C1 / C2 | Referenční svorka pro odbočku / složený poměr | Používá se podle specifikovaného převodového poměru a zapojovacího schématu. |
Instalace a zapojení
Instalační schéma
Proudový transformátor LZZW6-15A(B) je určen pro sloupovou montáž ve venkovních středněnapěťových rozvodných systémech. Montáž musí být provedena podle schváleného výkresu obrysu (varianta 15A nebo 15B), aby byla zajištěna správná poloha primárního vodiče, orientace svorkovnice sekundární strany a vedení kabelů. Jednotku upevněte pomocí kompatibilního montážního držáku na distribuční sloup a zajistěte, aby veškerý montážní materiál splňoval požadavky na mechanické zatížení pro venkovní provoz.
Výběr a časté otázky
Průvodce výběrem
- Vyberte LZZW6-15A(B) pro venkovní rozvodné systémy třídy 15 kV vyžadující měření proudu, účtování energie, reléovou ochranu nebo monitorování vedení.
- Ověřte kompatibilitu s napětím sítě – vhodný pro systémy třídy 13,8 kV a 15 kV s řádnou izolační koordinací.
- Vyberte mezi variantami 15A a 15B podle požadovaného převodového poměru, uspořádání svorek a schválených projektových výkresů.
- Ověřte požadavky na izolační úroveň: 17,5/55/105 kV pro tento transformátor třídy 15 kV.
- Zajistěte, aby montážní hardware, směr vodiče, vedení sekundárního kabelu a uzemnění odpovídaly místním podmínkám a schváleným výkresům obrysu.
Často kladené otázky
Otázka 1: Pro jaké aplikace je proudový transformátor LZZW6-15A(B) určen?
LZZW6-15A(B) je sloupově montovaný, plně uzavřený venkovní proudový transformátor jmenovitý pro systémy 15 kV. Slouží k měření proudu, účtování energie, reléové ochraně a monitorování venkovních rozvodných vedení.
Otázka 2: Čím se liší LZZW6-15A(B) od modelu LZZW6-10?
LZZW6-15A(B) je navržen pro venkovní systémy třídy 15 kV s izolační úrovní 17,5/55/105 kV, zatímco LZZW6-10 je určen pro nižší napěťové venkovní aplikace 10–12 kV.
Otázka 3: Jaký je rozdíl mezi variantami 15A a 15B?
Varianty 15A a 15B označují konstrukční a zapojovací rozdíly v rámci stejné rodiny venkovních proudových transformátorů 15 kV. Výběr závisí na konkrétním převodovém poměru, uspořádání svorek a schválených technických výkresech.
Otázka 4: Pro jaká napětí sítě může být LZZW6-15A(B) použit?
Je vhodný pro venkovní rozvodné systémy třídy 13,8 kV a 15 kV za předpokladu ověření izolační koordinace a shody s projektem.
Otázka 5: Co je třeba ověřit před instalací transformátoru na sloup?
Před instalací zkontrolujte montážní základnu, směr vodiče, těsnění svorek, výstup sekundárního kabelu, uzemnění, odolnost proti větru, environmentální podmínky a soulad se schváleným výkresem obrysu.
Otázka 6: Proč nesmí být sekundární obvod proudového transformátoru nikdy ponechán otevřený?
Otevřený sekundární obvod na napájeném proudovém transformátoru může generovat nebezpečně vysoká napětí. Sekundární stranu vždy bezpečně zkratujte před odpojením jakýchkoli připojených přístrojů nebo relé.
Otázka 7: Jaké údaje jsou potřebné při objednávce LZZW6-15A(B)?
Uveďte variantu modelu (15A nebo 15B), napětí sítě, převodový poměr, sekundární proud, třídu přesnosti, jmenovitý výkon, izolační úroveň, zapojovací schéma, montážní výkres a případně požadované testovací certifikáty.
Často kladené otázky
Q1: Pro jaké aplikace je určen proudový transformátor LZZW6-15A(B)?
Je určen pro venkovní sloupové montáže ve středněnapěťových sítích 15 kV a 13,8 kV. Plně uzavřená konstrukce s izolací z lité pryskyřice zajišťuje vysokou odolnost.
Q2: Lze tento 15kV transformátor instalovat v drsném pobřežním prostředí?
Ano, ale pro pobřežní nebo silně znečištěné oblasti je nutné zvláštní ověření. Povrchová dráha a izolační koordinace musí být konzultovány s výrobcem před objednáním.
Q3: Jaký je povolený rozsah okolní teploty pro instalaci?
Transformátor pracuje v teplotním rozsahu -25 °C až +55 °C. Pro instalace ve vysokých nadmořských výškách nebo extrémních podmínkách kontaktujte technické oddělení pro upřesnění parametrů.
Q4: Které hodnoty zkratového proudu jsou pro tento model k dispozici?
Hodnoty jmenovitého krátkodobého tepelného a dynamického proudu závisí na zvoleném primárním proudu (5 A až 600 A). Přesné technické údaje vám sdělíme na vyžádání.
Q5: Kterým normám tento sloupově montovaný transformátor vyhovuje?
Výrobek je vyráběn v souladu s normami GB 20840.1-2010 a GB 20840.2-2014. Pro certifikaci specifickou pro váš region nás prosím kontaktujte.
Q6: Lze přizpůsobit primární proud až na 600 A?
Ano, transformátor podporuje jmenovité primární proudy od 5 A do 600 A s jednoduchým převodovým poměrem. Finální konfiguraci a dodací lhůtu upřesníme dle zadání.
Q7: Jak vybrat sekundární proud a třídu přesnosti?
Standardně nabízíme sekundární výstupy 1 A nebo 5 A. Třídy přesnosti pro měřicí i ochranné aplikace vybíráme individuálně podle požadavků vašeho projektu.
