نظرة عامة
يُعد محول التيار الداخلي RCT جهازًا مصممًا بدقة لقياس التيار بدقة في أنظمة الكهرباء ذات الجهد المنخفض التي تعمل بتردد 50/60 هرتز وبجهد مصنّف يصل إلى 0.66 كيلوفولت. صُمم لضمان الموثوقية والاتساق، ويدعم وظائف حيوية تشمل قياس الطاقة، ومراقبة القدرة، وحماية المرحلات في التركيبات الداخلية السكنية والتجارية والصناعية الخفيفة.
ويتميز المحول بنواة حديدية من النوع الحلقي ولف ثانوي ملفوف بشكل منتظم، مما يضمن أداءً مغناطيسيًا مستقرًا ودقة عالية في القياس عبر نطاق التشغيل بأكمله. ويحتوي هيكله المدمج والخفيف على لوحة تركيب في القاع وفتحة مركزية لقضيب التوصيل (busbar)، مما يتيح تركيبًا آمنًا وموفرًا للمساحة في لوحات التوزيع ولوحات التحكم وخزانات التحكم.
لمحة عن المواصفات الرئيسية
| البند | المواصفة (حسب الطلب / اللوحة التعريفية) |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت أو أقل (تطبيقات التوزيع الداخلية ذات الجهد المنخفض) |
| التردد المصنّف | 50 هرتز أو 60 هرتز |
| التيار الثانوي المصنّف | 5 أمبير |
| فئات الدقة | 0.5، 1.0 (لنوى القياس والحماية) |
| الحمل المصنّف | 5 فولت أمبير، 10 فولت أمبير، 15 فولت أمبير، 25 فولت أمبير (لكل نواة/لف حسب التحديد) |
| معامل القدرة للحمل | cosφ = 0.8 (متأخر) ما لم يُحدد خلاف ذلك |
| مستوى العزل | 0.5 كيلوفولت / 3 كيلوفولت (جهد العزل المصنّف / جهد اختبار التحمل) |
| المعايير المطبقة | GB/T 20840.8-2007 (محولات الأجهزة – الجزء 8: محولات التيار الإلكترونية)؛ JB/T 5356-2002 (المتطلبات الفنية العامة لمحولات التيار ذات الجهد المنخفض) |
| أقطار الفتحة المركزية | Φ35، Φ58، Φ90، Φ110 (لأقسام مختلفة من الموصل الأولي) |

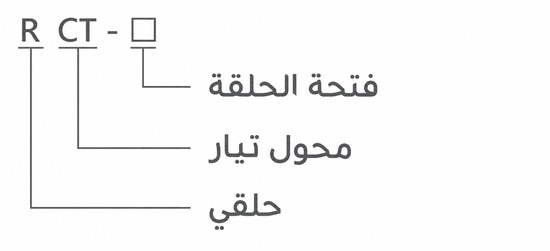

ترميز الموديل
البناء
يستخدم محول RCT نواة حديدية من النوع الحلقي ذات نفاذية مغناطيسية عالية لتقليل خسائر الهسترس والتيارات الدوامية، مما يضمن خطية ممتازة ودقة في الطور. ويتكون اللف الثانوي من طبقات منتظمة ومشربة براتنج عازل لتعزيز مقاومة العزل والاستقرار الحراري طويل الأمد.
وتتميز جميع الموديلات بهياكل بلاستيكية حرارية متينة مصنّفة للاستخدام الداخلي، مع أطراف ثانوية من نوع البرغي لتوصيل آمن بالعدادات أو المرحلات. وتسمح لوحة التركيب المثبتة في القاع بتثبيت مباشر على أسطح اللوحات، بينما تستوعب الفتحة المركزية الملساء قضبان التوصيل الصلبة أو المتعددة الأسلاك دون الحاجة إلى فصلها أثناء التركيب.
المعطيات التقنية
ظروف التشغيل
- مكان التشغيل: داخلي
- درجة الحرارة المحيطة: من -5°م إلى 40°م
- الرطوبة: ≤80%
- الارتفاع: ≤1000 متر
- الظروف الجوية: بدون تلوث شديد
البيانات الفنية
| النوع
(قطر الفتحة) |
نسبة
التيار (أمبير) |
قسم
قضيب التوصيل (مم) |
مواصفات
الشراء (مم) |
عدد
اللفات المباشرة |
فئة الدقة
القدرة الخارجة (فولت أمبير) |
مستوى
العزل (كيلوفولت) |
|
|---|---|---|---|---|---|---|---|
| 0.5 | 1.0 | ||||||
| Φ35 | 15/5 | — | — | 10 | 5 | 10 | 0.5/3 |
| 20/5 | — | — | 5 | 5 | 10 | ||
| 30/5 | — | — | 5 | 5 | 10 | ||
| 40/5 | — | — | 3 | 5 | 10 | ||
| 50/5 | — | — | 2 | 5 | 10 | ||
| 75/5 | — | — | 2 | 5 | 10 | ||
| 100/5 | 30 × 10 | 1 | 1 | 5 | 10 | ||
| Φ58 | 150/5 | 30 × 10 | 1 | 1 | 10 | 15 | 0.5/3 |
| 200/5 | 30 × 10 | 1 | 1 | 10 | 15 | ||
| 300/5 | 50 × 10 | 1 | 1 | 10 | 15 | ||
| 400/5 | 50 × 10 | 1 | 1 | 10 | 15 | ||
| Φ90 | 500/5 | 50 × 10 | 60 × 10 | 1 | 15 | 25 | 0.5/3 |
| 600/5 | 50 × 10 | 60 × 10 | 1 | 15 | 25 | ||
| 800/5 | 80 × 10 | 60 × 10 | 1-2 | 15 | 25 | ||
| 1000/5 | 80 × 10 | 60 × 10 | 1-2 | 15 | 25 | ||
| Φ110 | 1200/5 | 80 × 10 | 80 × 10 | 1-2 | 15 | 25 | 0.5/3 |
| 1500/5 | 100 × 10 | 80 × 10 | 1-2 | 15 | 25 | ||
| 2000/5 | 100 × 10 | 80 × 10 | 1-2 | 15 | 25 | ||
| 2500/5 | 100 × 10 | 80 × 10 | 1-2 | 15 | 25 | ||
| 3000/5 | 100 × 10 | 80 × 10 | 1-2 | 15 | 25 | ||
| 4000/5 | 100 × 10 | 80 × 10 | 1-2 | 15 | 25 | ||
التركيب والتوصيلات

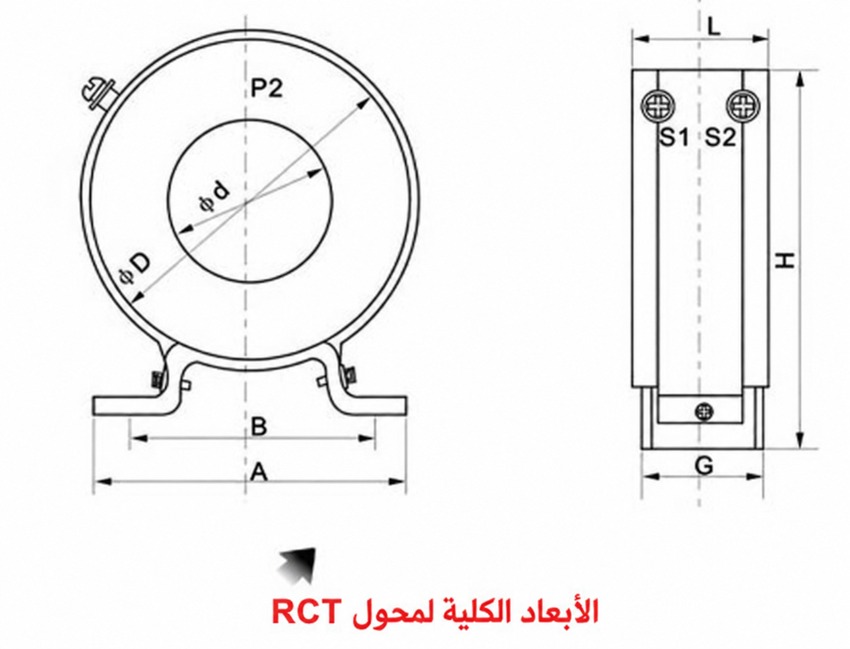

مخطط التركيب
ثبّت محول RCT بإحكام باستخدام الثقوب المثقبة مسبقًا في اللوحة السفلية. مرّر الموصل الأولي مباشرةً عبر الفتحة المركزية، مع التأكد من عدم وجود انحناءات حادة أو إجهاد ميكانيكي بالقرب من المحول. وصِل الأطراف الثانوية بجهاز القياس أو الحماية باستخدام سلك نحاسي معزول مصنّف للحمل المحدد.
الأبعاد الخارجية
| النوع | d (مم) | A (مم) | B (مم) | D (مم) | G (مم) | H (مم) | L (مم) |
|---|---|---|---|---|---|---|---|
| RCT-35 | 35 | 95 | 80 | 78 | 45 | 90 | 54 |
| RCT-58 | 58 | 110 | 88 | 100 | 45 | 113 | 56 |
| RCT-90 | 90 | 110 | 88 | 135 | 38 | 147 | 40 |
| RCT-110 | 110 | 110 | 88 | 163 | 38 | 177 | 40 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- الخطوة 1: حدد جهد النظام المصنّف (يجب أن يكون ≤0.66 كيلوفولت) والتردد (50/60 هرتز).
- الخطوة 2: حدد التيار الأولي الأقصى لاختيار النسبة المناسبة (مثلًا: 100/5، 1000/5).
- الخطوة 3: اختر حجم الموديل (-35، -58، -90، أو -110) بناءً على قطر قضيب التوصيل وتصنيف التيار.
- الخطوة 4: اختر فئة الدقة المطلوبة (0.5 للقياس، 1 للمراقبة العامة، 0.5S إن توفرت للتطبيقات عالية الدقة).
- الخطوة 5: تحقق من أن القدرة الخارجة المصنّفة (فولت أمبير) تتوافق مع متطلبات الحمل للجهاز المتصل عند COS φ = 0.8.
- الخطوة 6: تأكد من ظروف البيئة المحيطة ومساحة اللوحة باستخدام أبعاد المخطط التفصيلي.
الأسئلة الشائعة
Q1: هل محول التيار RCT مخصص للتطبيقات الداخلية فقط؟
نعم، مصمم للتشغيل الداخلي. يعمل بدرجة حرارة محيطة من -5 إلى 40 درجة مئوية ورطوبة ≤80%. يُرجى التأكد من ملاءمة بيئة التركيب قبل الطلب.
Q2: أي فئة دقة يجب اختيارها لعدادات القياس التجارية؟
اختر فئة الدقة 0.5 لتطبيقات القياس الدقيقة. يوفر هذا المحول قدرة خارجية تتراوح بين 5 و15 فولت أمبير حسب النسبة. تواصل معنا لتأكيد مواصفات المعايرة.
Q3: ما هي نسب التيار المتاحة لمحول RCT بقطر فتحة 35 ملم؟
تتوفر نسب متعددة تبدأ من 15/5 أمبير وحتى 100/5 أمبير. تعتمد نسبة التيار على عدد اللفات المباشرة وقسم قضيب التوصيل. خاضع للتأكيد حسب متطلبات المشروع.
Q4: كيف يؤثر الارتفاع عن سطح البحر على أداء المحول؟
المحول مصمم للعمل بكفاءة حتى ارتفاع 1000 متر. يجب تجنب البيئات ذات التلوث الشديد لضمان العزل الأمثل. خاضع لمراجعة المصنع إذا تجاوز الارتفاع الحد المسموح.
Q5: هل يتم إجراء اختبارات المصنع قبل شحن محولات التيار؟
نعم، تخضع جميع المحولات لاختبارات روتينية لضمان فئة الدقة ومستوى العزل 0.5/3 كيلوفولت. يرجى التواصل معنا للحصول على تفاصيل شهادات الاختبار ووقت التسليم.
Q6: ما هي التطبيقات الرئيسية لمحول داولما RCT الداخلي؟
يُستخدم بشكل أساسي في لوحات التوزيع الداخلية وأنظمة قياس التيار حتى 0.66 كيلوفولت. يضمن تصميمه بفتحات Φ35 وΦ58 مرونة في التركيب. خاضع للتأكيد حسب مواصفات اللوحة.
