Обзор
Трансформатор тока RCT для внутренней установки — это прецизионное устройство, разработанное для точного измерения тока в низковольтных электрических системах с частотой 50/60 Гц и номинальным напряжением до 0,66 кВ. Благодаря высокой надежности и стабильности он обеспечивает ключевые функции: учет электроэнергии, мониторинг мощности и релейную защиту в жилых, коммерческих и легких промышленных объектах при внутренней установке.
Благодаря замкнутому магнитопроводу и равномерно намотанной вторичной обмотке трансформатор RCT обеспечивает стабильные магнитные характеристики и высокую точность измерений во всем рабочем диапазоне. Его компактный и легкий корпус оснащен монтажной пластиной в нижней части и центральным отверстием под шину, что позволяет надежно и экономично размещать его в распределительных щитах, сборках и шкафах управления.
Ключевые номинальные параметры
| Параметр | Характеристика (в соответствии с заказом / паспортной табличкой) |
|---|---|
| Класс напряжения системы | 0,66 кВ и ниже (для низковольтных распределительных сетей внутри помещений) |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,5; 1,0 (для измерительных и защитных обмоток) |
| Номинальная нагрузка | 5 ВА, 10 ВА, 15 ВА, 25 ВА (на обмотку/сердечник в зависимости от исполнения) |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный), если не указано иное |
| Уровень изоляции | 0,5 кВ / 3 кВ (номинальное напряжение изоляции / испытательное напряжение) |
| Применимые стандарты | ГОСТ Р МЭК 61869-8–2020 (Измерительные трансформаторы. Часть 8: Электронные трансформаторы тока); ГОСТ Р 58095.1–2018 (Общие технические требования к низковольтным трансформаторам тока) |
| Варианты диаметра окна сердечника | Φ35, Φ58, Φ90, Φ110 (для различных сечений первичного проводника) |

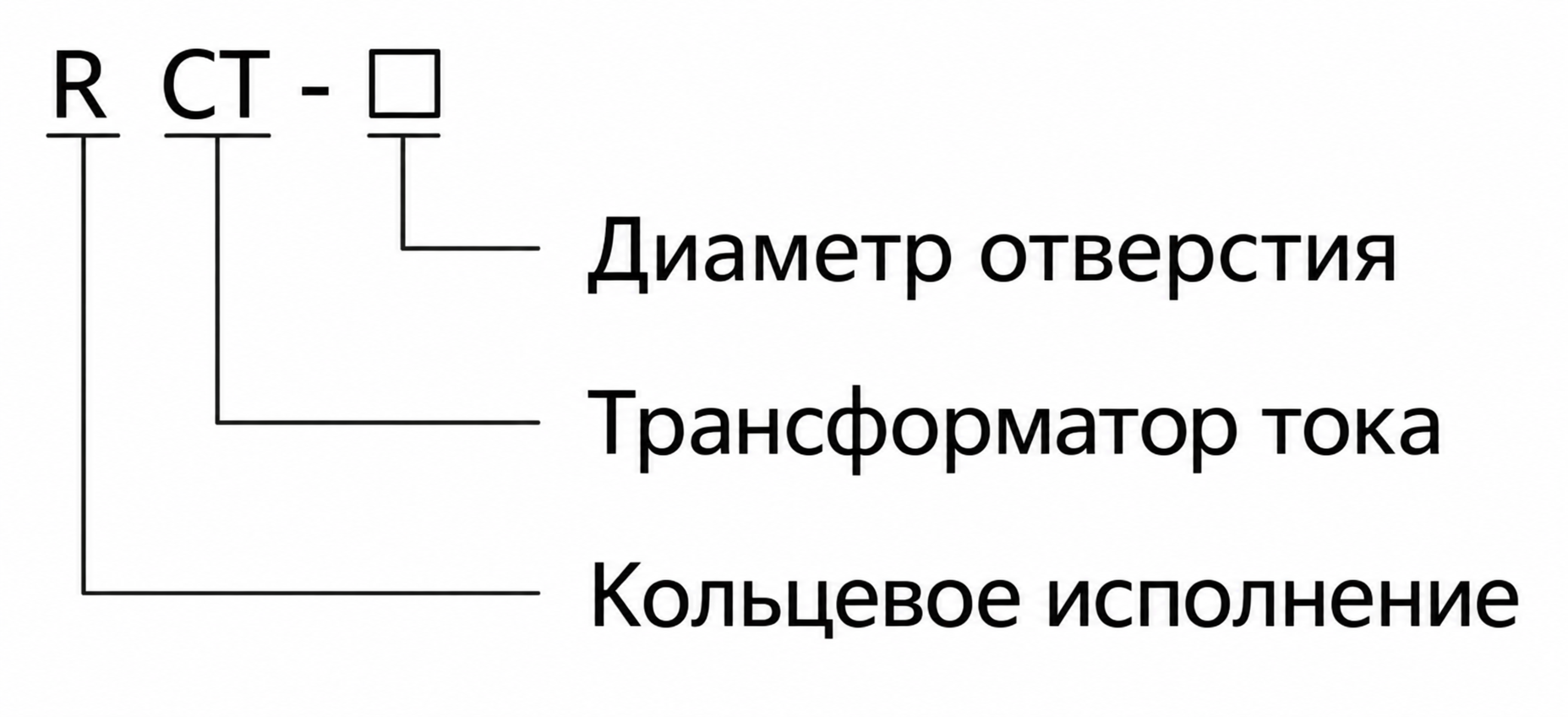

Обозначение модели
Конструкция
Трансформатор RCT использует замкнутый магнитопровод с высокой магнитной проницаемостью, минимизирующий потери на гистерезис и вихревые токи, что обеспечивает отличную линейность и фазовую точность. Вторичная обмотка выполнена многослойной и равномерной, пропитана изоляционной смолой для повышения электрической прочности и долговременной термостабильности.
Все модели имеют прочный термопластичный корпус, предназначенный для эксплуатации внутри помещений, и винтовые зажимы вторичной обмотки для надежного подключения к измерительным приборам или реле. Монтажная пластина в нижней части позволяет напрямую крепить устройство к поверхности щита, а гладкое центральное отверстие обеспечивает проход сплошных или многожильных шин без необходимости их демонтажа при установке.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Температура окружающей среды: от -5 °C до +40 °C
- Влажность: ≤80%
- Высота над уровнем моря: ≤1000 м
- Атмосферные условия: отсутствие значительного загрязнения
Технические данные
| Тип
(диаметр окна) |
Коэффициент
трансформации (А) |
Сечение
шины (мм) |
Размер
заказа (мм) |
Число
витков в окне |
Класс точности
Нагрузка (ВА) |
Уровень
изоляции (кВ) |
|
|---|---|---|---|---|---|---|---|
| 0,5 | 1,0 | ||||||
| Φ35 | 15/5 | — | — | 10 | 5 | 10 | 0,5/3 |
| 20/5 | — | — | 5 | 5 | 10 | ||
| 30/5 | — | — | 5 | 5 | 10 | ||
| 40/5 | — | — | 3 | 5 | 10 | ||
| 50/5 | — | — | 2 | 5 | 10 | ||
| 75/5 | — | — | 2 | 5 | 10 | ||
| 100/5 | 30 × 10 | 1 | 1 | 5 | 10 | ||
| Φ58 | 150/5 | 30 × 10 | 1 | 1 | 10 | 15 | 0,5/3 |
| 200/5 | 30 × 10 | 1 | 1 | 10 | 15 | ||
| 300/5 | 50 × 10 | 1 | 1 | 10 | 15 | ||
| 400/5 | 50 × 10 | 1 | 1 | 10 | 15 | ||
| Φ90 | 500/5 | 50 × 10 | 60 × 10 | 1 | 15 | 25 | 0,5/3 |
| 600/5 | 50 × 10 | 60 × 10 | 1 | 15 | 25 | ||
| 800/5 | 80 × 10 | 60 × 10 | 1–2 | 15 | 25 | ||
| 1000/5 | 80 × 10 | 60 × 10 | 1–2 | 15 | 25 | ||
| Φ110 | 1200/5 | 80 × 10 | 80 × 10 | 1–2 | 15 | 25 | 0,5/3 |
| 1500/5 | 100 × 10 | 80 × 10 | 1–2 | 15 | 25 | ||
| 2000/5 | 100 × 10 | 80 × 10 | 1–2 | 15 | 25 | ||
| 2500/5 | 100 × 10 | 80 × 10 | 1–2 | 15 | 25 | ||
| 3000/5 | 100 × 10 | 80 × 10 | 1–2 | 15 | 25 | ||
| 4000/5 | 100 × 10 | 80 × 10 | 1–2 | 15 | 25 | ||
Установка и подключение
Схема монтажа
Установите трансформатор RCT надежно, используя предварительно просверленные отверстия в монтажной пластине. Пропустите первичный проводник прямо через центральное отверстие, избегая резких изгибов или механических напряжений вблизи трансформатора. Подключите вторичные выводы к измерительному или защитному устройству с помощью изолированного медного провода, рассчитанного на указанную нагрузку.
Габаритные размеры
| Тип | d (мм) | A (мм) | B (мм) | D (мм) | G (мм) | H (мм) | L (мм) |
|---|---|---|---|---|---|---|---|
| RCT-35 | 35 | 95 | 80 | 78 | 45 | 90 | 54 |
| RCT-58 | 58 | 110 | 88 | 100 | 45 | 113 | 56 |
| RCT-90 | 90 | 110 | 88 | 135 | 38 | 147 | 40 |
| RCT-110 | 110 | 110 | 88 | 163 | 38 | 177 | 40 |
Подбор и частые вопросы
Руководство по выбору
- Шаг 1: Определите номинальное напряжение вашей системы (должно быть ≤0,66 кВ) и частоту (50/60 Гц).
- Шаг 2: Установите максимальный первичный ток для выбора соответствующего коэффициента трансформации (например, 100/5, 1000/5).
- Шаг 3: Выберите размер модели (-35, -58, -90 или -110) в зависимости от диаметра шины и номинального тока.
- Шаг 4: Укажите требуемый класс точности (0,5 для учета, 1,0 для общего мониторинга, 0,5S при наличии для высокоточных применений).
- Шаг 5: Убедитесь, что номинальная мощность (ВА) соответствует нагрузке подключаемого устройства при cosφ = 0,8.
- Шаг 6: Проверьте условия окружающей среды и доступное место в щите по габаритным размерам.
Часто задаваемые вопросы
В: Для каких основных применений предназначен трансформатор тока RCT для внутренней установки?
О: Трансформатор RCT используется для точного измерения тока, учета электроэнергии и релейной защиты в низковольтных электрических системах.
В: Можно ли использовать трансформатор RCT на открытом воздухе?
О: Нет, трансформатор RCT предназначен исключительно для установки внутри помещений.
В: Каково максимальное номинальное напряжение трансформатора RCT?
О: Трансформатор RCT предназначен для применения в системах с номинальным напряжением 0,66 кВ и ниже.
В: Какова основная особенность конструкции трансформатора RCT?
О: Трансформатор RCT имеет прочный замкнутый магнитопровод и равномерную вторичную обмотку для точного преобразования и измерения тока.
В: Возможна ли кастомизация трансформатора RCT?
О: Да, трансформатор RCT может изготавливаться с различными коэффициентами трансформации и классами точности в соответствии с конкретными требованиями эксплуатации.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор тока RCT при отрицательных температурах?
Нет, эксплуатация при температурах ниже -5 °C не предусмотрена. Трансформатор предназначен для внутренних помещений с температурой от -5 до +40 °C. Уточните климатические требования для подбора уличного аналога.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0.5. Он обеспечивает погрешность не более 0,5% при нагрузке до 5 ВА. Для технических измерений подходит класс 1.0 с нагрузкой 10 ВА.
Q3: Как подобрать размер окна под конкретную шину?
Размер окна зависит от номинального тока. Для шин до 100/5 А достаточно диаметра Φ35 мм, а для 150/5 А требуется окно Φ58 мм. Уточните сечение шины при оформлении заказа.
Q4: Проходят ли трансформаторы обязательные заводские испытания перед отгрузкой?
Да, каждое устройство проходит проверку коэффициента трансформации, полярности и сопротивления изоляции. Уровень изоляции 0,5/3 кВ подтверждается протоколом. Запросите типовой акт испытаний у вашего менеджера.
Q5: Предусмотрено ли изготовление с нестандартным коэффициентом трансформации?
Стандартный ряд включает значения от 15/5 до 150/5 А. Изготовление под нестандартные параметры возможно по индивидуальному запросу. Свяжитесь с отделом продаж для расчета сроков и стоимости.
Q6: В каких распределительных устройствах применяются данные трансформаторы тока?
Изделия предназначены для комплектных распределительных устройств напряжением до 0,66 кВ. Они корректно работают в сетях с частотой 50/60 Гц. Убедитесь в отсутствии агрессивных сред в месте монтажа.
Q7: Ограничивает ли высота над уровнем моря применение трансформатора?
Стандартное исполнение рассчитано на высоту до 1000 м. При монтаже выше требуется снижение номинальных параметров или специальное исполнение. Укажите высоту объекта в техническом задании.
