نظرة عامة
محول الجهد JDZ10-3/6/10A/160 (RZL10) هو محول جهد داخلي مصبوب من الراتنج الإيبوكسي مصمم لتطبيقات لوحات التوزيع ذات الجهد المتوسط في أنظمة التيار المتردد بتردد 50Hz أو 60Hz. يقوم بتحويل جهد الخط بدقة من 3kV أو 6kV أو 10kV إلى مخارج ثانوية موحدة مثل 0.1kV، أو مزدوج 0.1/0.1kV، أو 0.22kV لاستخدامها في دوائر القياس والمراقبة والحماية والدوائر المساعدة.
تتميز هذه الوحدة المدمجة بتصميم RZL10 بهيكل 160mm مع وزن مخفض ومساحة خزانة أقل مقارنة بالمتغيرات الأكبر حجماً. إنها مثالية للمشاريع التي تتطلب تحويل جهد الخط بكفاءة في المساحة دون المساس بالأداء أو الموثوقية في البيئات الداخلية.
نظرة سريعة على التصنيفات الرئيسية
| المعلمة | القيمة |
|---|---|
| جهد النظام | 3kV / 6kV / 10kV |
| فئة العزل | 3.6kV / 7.2kV / 12kV |
| التردد | 50Hz / 60Hz |
| نسب الجهد | 3/0.1kV, 6/0.1kV, 10/0.1kV; 3/0.1/0.1kV; 6/0.22kV; 10/0.22kV |
| أقصى خرج | 400VA (single sec), 350VA (dual/aux) |
| فئات الدقة | 0.2, 0.5, 1.0, 3.0 |
| درجة الحرارة المحيطة | -25 deg C to +40 deg C |
| نوع التركيب | Indoor switchgear |
| العزل | Epoxy cast-resin |
| الوزن | 21.76kg |

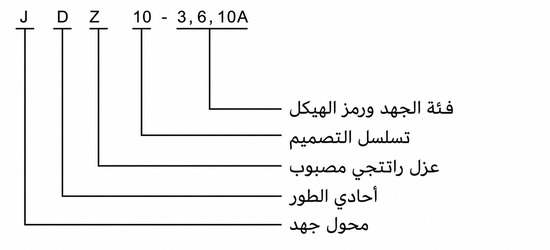

تسمية الطراز
- J: محول جهد
- D: هيكل أحادي الطور
- Z: عزل راتنج إيبوكسي مصبوب
- 10: رمز سلسلة التصميم
- 3 / 6 / 10: جهد النظام المقنن (kV)
- A: تكوين مدمج
- 160: حجم الهيكل الخارجي بنمط RZL10

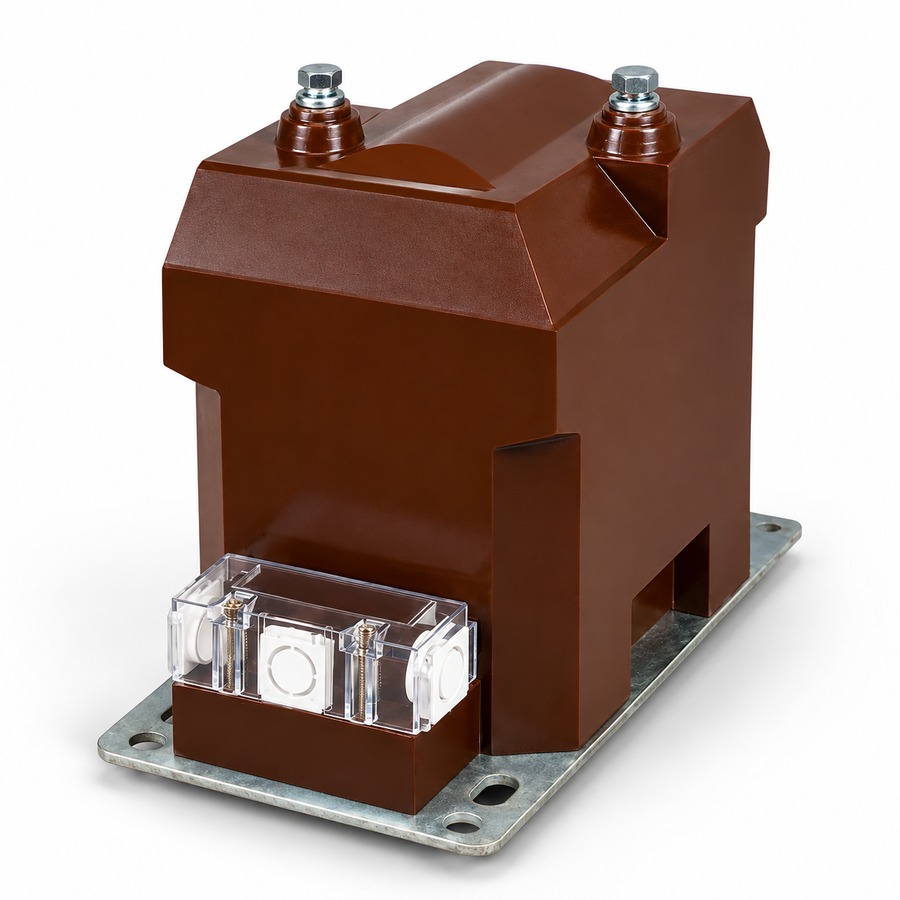

البناء
تتميز سلسلة JDZ10-3/6/10A/160 بهيكل راتنج إيبوكسي مصبوب متجانس يغلف بالكامل الملفات الأولية والثانوية، مما يوفر قوة ميكانيكية ممتازة ومقاومة للرطوبة واستقرار عزل كهربائي طويل الأمد. تم تحسين التصميم المدمج لتطبيقات جهد الخط، ويدعم المخارج الثانوية 0.1kV للقياس، و0.1/0.1kV للدوائر المعزولة المزدوجة، و0.22kV لطاقة الخزانة المساعدة.
يمكن الوصول إلى جميع الأطراف عبر صندوق أطراف مثبت في الأمام، وتتوافق القاعدة مع معيار RZL10 للتكامل السلس في لوحات التوزيع الداخلية المدمجة. لا يُقصد بالوحدة استخدامها في تطبيقات الطور إلى الأرض أو جهد البواقي، والتي تتطلب محولات من النوع المؤرض (مثل JDZX).
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: لوحات توزيع داخلية معزولة بالهواء أو خزانة محمية
- درجة الحرارة المحيطة: -25 deg C to +40 deg C
- تردد النظام: 50Hz / 60Hz
- الرطوبة النسبية: <=95% (بدون تكاثف)
- الارتفاع: <=1000m فوق مستوى سطح البحر
البيانات الفنية
| الطراز | نسبة الجهد المقنن |
فئة الدقة / الخرج المقنن |
أقصى خرج |
مستوى العزل المقنن (kV) |
|---|---|---|---|---|
| JDZ10-3A/160 | 3 / 0.1kV | 0.2:20VA 0.5:50VA 1.0:100VA 3.0:200VA |
400VA | 3.6/25/40 |
| JDZ10-6A/160 | 6 / 0.1kV | 0.2:20VA 0.5:50VA 1.0:100VA 3.0:200VA |
400VA | 7.2/30/60 |
| JDZ10-10A/160 | 10 / 0.1kV | 0.2:20VA 0.5:50VA 1.0:100VA 3.0:200VA |
400VA | 12/42/75 |
| JDZ10-3A/160 | 3 / 0.1 / 0.1kV | 0.2/0.2:10/10VA 0.2/0.5:10/10VA |
350VA | 3.6/25/40 |
| JDZ10-6A/160 | 6 / 0.1 / 0.1kV | 0.2/0.2:10/10VA 0.2/0.5:10/10VA |
350VA | 7.2/30/60 |
| JDZ10-10A/160 | 10 / 0.1 / 0.1kV | 0.2/0.2:10/10VA 0.2/0.5:10/10VA |
350VA | 12/42/75 |
| JDZ10-3A/160 | 3 / 0.22kV | 3.0:80VA | 350VA | 3.6/25/40 |
| JDZ10-6A/160 | 6 / 0.22kV | 3.0:80VA | 350VA | 7.2/30/60 |
| JDZ10-10A/160 | 10 / 0.22kV | 3.0:80VA | 350VA | 12/42/75 |
التركيب والتوصيلات

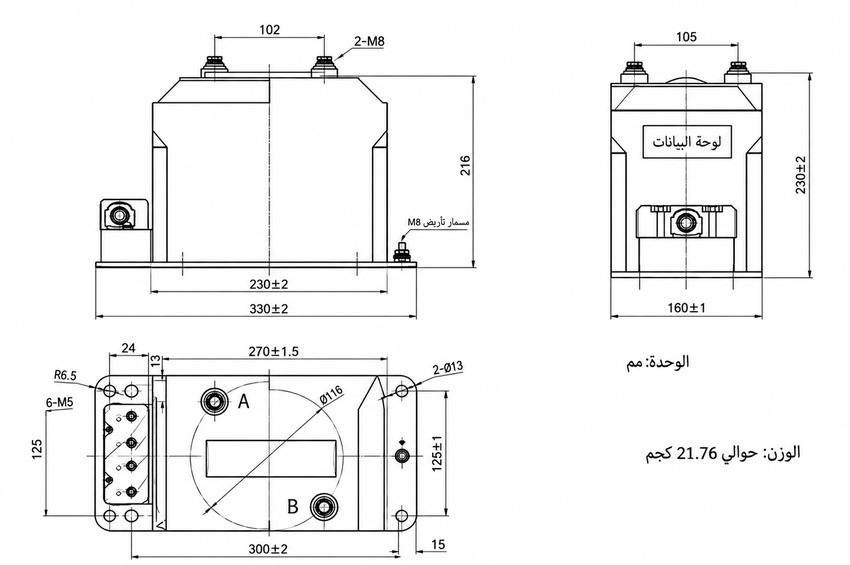

مخطط التركيب
يُركب المحول مباشرة على لوحة قاعدة لوحة التوزيع الداخلية باستخدام مسامير M8 قياسية. تتصل الأطراف الأولية (A و B) عبر الأطوار لقياس جهد الخط. يتصل الأسلاك الثانوية بصندوق الأطراف الأمامي، ويتم تسميته وفقاً للتكوين (مثل a/b أو 1a/1b أو الأطراف المساعدة). تأكد من وجود خلوص كافٍ بين الأطوار والتأريض قبل التشغيل.
الأبعاد الخارجية
| البند | القيمة المرجعية |
|---|---|
| الطول الإجمالي للقاعدة | 330 +/-2mm |
| طول التركيب الرئيسي | 300 +/-2mm |
| طول تركيب الجسم | 270 +/-1.5mm |
| عرض القاعدة | 160 +/-1mm |
| الارتفاع الإجمالي | 230 +/-2mm |
| مرجع ارتفاع الجسم | 216mm |
| تباعد الأطراف العلوية | 102mm مرجع |
| مسمار الطرف الأولي | 2-M8 مرجع |
| مسمار التأريض | M8 مرجع |
| الوزن التقريبي | 21.76kg |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر JDZ10-3A/160 أو -6A/160 أو -10A/160 بناءً على جهد النظام 3kV أو 6kV أو 10kV (استخدم مصطلحات فئة 3.6kV/7.2kV/12kV للمشاريع الدولية).
- اختر هيكل 160 عندما تكون مساحة الخزانة محدودة – فهو أكثر إحكاما وأخف وزناً (~21.76kg) من البدائل 180mm.
- استخدم الخرج الثانوي 0.1kV للقياس والمراقبة القياسية؛ و0.1/0.1kV لدائرتين ثانويتين مستقلتين.
- اختر خرج 0.22kV فقط لاحتياجات طاقة الخزانة المساعدة – وتأكد من الحمل والحمل الزائد أثناء المواصفات.
- الحد الأقصى للخرج هو 400VA للنماذج ذات الثانوي الواحد و350VA للتكوينات المزدوجة أو المساعدة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد هذا في الهواء الطلق؟
لا، يُستخدم هذا المحول للتطبيقات الداخلية فقط. يُركب في لوحات التوزيع المعزولة بالهواء أو الخزانات المحمية. يرجى التأكد من بيئة التركيب قبل الشراء.
Q2: ما فئة الدقة المناسبة لأجهزة القياس والحماية؟
اختر فئة الدقة 0.2 أو 0.5 لأجهزة القياس الدقيقة، و 3.0 لأغراض الحماية العامة. يدعم المحول أحمال خرج تصل إلى 400VA. تواصل معنا لتحديد الفئة الأنسب لمشروعك.
Q3: متى يجب تخصيص نسبة الجهد لجهود ثانوية محددة؟
تُخصص النسب عند اختلاف متطلبات المشروع عن النسب القياسية مثل 10/0.1kV. يعتمد التخصيص على التأكيد الفني للمواصفات. أرسل متطلباتك الدقيقة للحصول على عرض سعر.
Q4: كيف تؤثر ظروف البيئة المحيطة على أداء المحول؟
يعمل المحول بكفاءة حتى ارتفاع 1000 متر ودرجة حرارة 40 درجة مئوية. يجب ألا تتجاوز الرطوبة 95% بدون تكاثف لضمان العزل الأمثل. راجع كتيب التشغيل للتفاصيل.
Q5: لماذا تُجرى اختبارات المصنع القياسية قبل شحن المحولات؟
تُجرى الاختبارات لضمان مطابقة العزل وفئة الدقة للمعايير الدولية. تفاصيل الشهادات ونوع الاختبارات تخضع للتأكيد الفني. تواصل معنا للحصول على قائمة الاختبارات المعتمدة لطلبك.
Q6: أين يُطبق محول الجهد ذو الراتنج الإيبوكسي بشكل أساسي؟
يُطبق بشكل أساسي في أنظمة الجهد المتوسط 3kV و 6kV و 10kV. يوفر عزلًا موثوقًا للوحات التوزيع الداخلية المعزولة بالهواء. تحقق من مواصفات النظام الكهربائي للتوافق.
