Обзор
JDZ10-3/6/10A/160 (RZL10) представляет собой трансформатор напряжения внутренней установки в литой эпоксидной изоляции, предназначенный для применения в средневольтных комплектных распределительных устройствах (КРУ) в сетях переменного тока частотой 50 Гц или 60 Гц. Он точно преобразует линейное напряжение 3 кВ, 6 кВ или 10 кВ до стандартизированных вторичных значений, таких как 0,1 кВ, двойное 0,1/0,1 кВ или 0,22 кВ, для использования в цепях учета, контроля, релейной защиты и вспомогательного питания.
Этот компактный блок в исполнении RZL10 имеет габаритную ширину 160 мм, что снижает вес и занимаемое место в шкафу по сравнению с более крупными аналогами. Он идеально подходит для проектов, требующих экономичного по пространству преобразования линейного напряжения без ущерба для производительности и надежности в условиях внутренней установки.
Краткие основные характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение системы | 3kV / 6kV / 10kV |
| Уровень изоляции | 3.6kV / 7.2kV / 12kV |
| Частота | 50Hz / 60Hz |
| Коэффициенты трансформации | 3/0.1kV, 6/0.1kV, 10/0.1kV; 3/0.1/0.1kV; 6/0.22kV; 10/0.22kV |
| Максимальная мощность | 400VA (single sec), 350VA (dual/aux) |
| Классы точности | 0.2, 0.5, 1.0, 3.0 |
| Температура окружающей среды | -25 deg C to +40 deg C |
| Тип установки | Indoor switchgear |
| Изоляция | Epoxy cast-resin |
| Масса | 21.76kg |
Условное обозначение модели
- J: Трансформатор напряжения
- D: Однофазное исполнение
- Z: Литая эпоксидная изоляция
- 10: Код серии конструкции
- 3 / 6 / 10: Номинальное напряжение системы (кВ)
- A: Компактная конфигурация
- 160: Габаритный размер в стиле RZL10
Конструкция
Серия JDZ10-3/6/10A/160 выполнена в монолитном корпусе из литой эпоксидной смолы, который полностью инкапсулирует первичные и вторичные обмотки, обеспечивая отличную механическую прочность, влагостойкость и долгосрочную диэлектрическую стабильность. Компактная конструкция оптимизирована для применения в цепях линейного напряжения, поддерживая вторичные выходы 0,1 кВ для учета, 0,1/0,1 кВ для двойных изолированных цепей и 0,22 кВ для вспомогательного питания шкафов.
Все клеммы доступны через фронтальную клеммную коробку, а основание соответствует стандарту RZL10 для бесшовной интеграции в компактные КРУ внутренней установки. Данный блок не предназначен для применения в цепях «фаза-земля» или остаточного напряжения, для которых требуются трансформаторы заземленного типа (например, JDZX).
Технические параметры
Условия эксплуатации
- Место установки: КРУ внутренней установки с воздушной изоляцией или защищенный шкаф
- Температура окружающей среды: -25 deg C to +40 deg C
- Частота системы: 50Hz / 60Hz
- Относительная влажность: <=95% (без конденсации)
- Высота над уровнем моря: <=1000m above sea level
Технические данные
| Модель | Номинальный коэффициент трансформации |
Класс точности / Номинальная мощность |
Макс. мощность |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|
| JDZ10-3A/160 | 3 / 0.1kV | 0.2:20VA 0.5:50VA 1.0:100VA 3.0:200VA |
400VA | 3.6/25/40 |
| JDZ10-6A/160 | 6 / 0.1kV | 0.2:20VA 0.5:50VA 1.0:100VA 3.0:200VA |
400VA | 7.2/30/60 |
| JDZ10-10A/160 | 10 / 0.1kV | 0.2:20VA 0.5:50VA 1.0:100VA 3.0:200VA |
400VA | 12/42/75 |
| JDZ10-3A/160 | 3 / 0.1 / 0.1kV | 0.2/0.2:10/10VA 0.2/0.5:10/10VA |
350VA | 3.6/25/40 |
| JDZ10-6A/160 | 6 / 0.1 / 0.1kV | 0.2/0.2:10/10VA 0.2/0.5:10/10VA |
350VA | 7.2/30/60 |
| JDZ10-10A/160 | 10 / 0.1 / 0.1kV | 0.2/0.2:10/10VA 0.2/0.5:10/10VA |
350VA | 12/42/75 |
| JDZ10-3A/160 | 3 / 0.22kV | 3.0:80VA | 350VA | 3.6/25/40 |
| JDZ10-6A/160 | 6 / 0.22kV | 3.0:80VA | 350VA | 7.2/30/60 |
| JDZ10-10A/160 | 10 / 0.22kV | 3.0:80VA | 350VA | 12/42/75 |
Установка и подключение
Схема установки

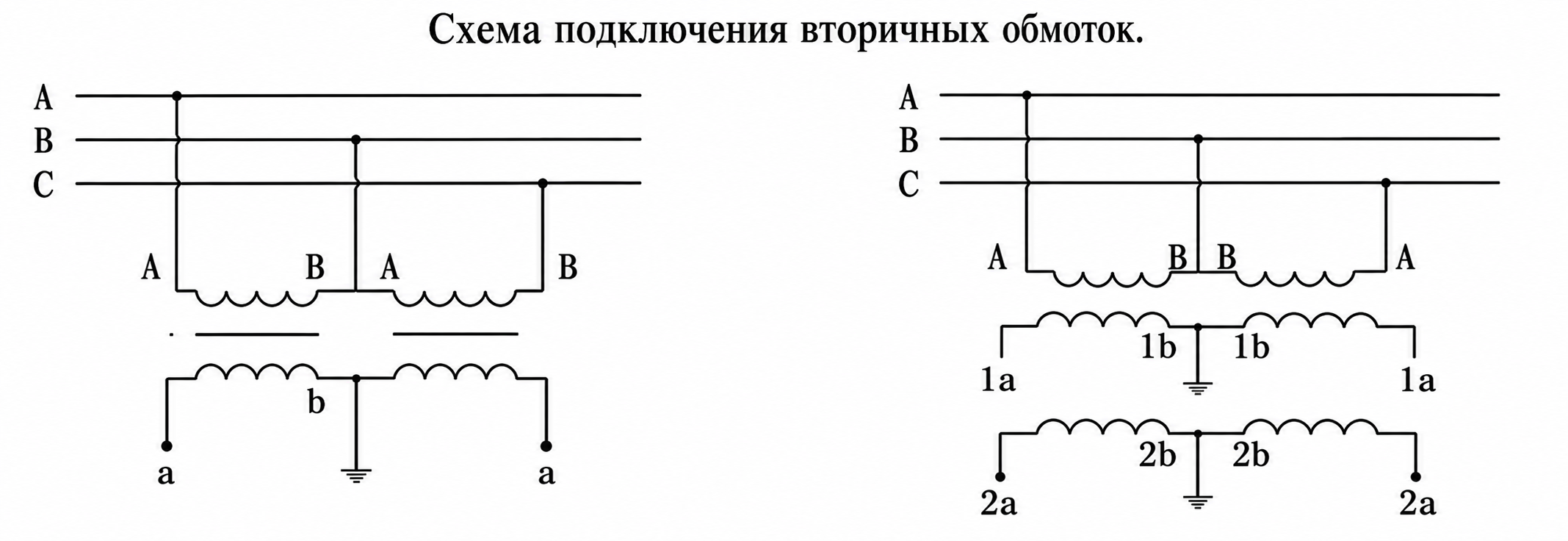

Трансформатор монтируется непосредственно на опорную плиту КРУ внутренней установки с помощью стандартных болтов M8. Первичные клеммы (A и B) подключаются между фазами для измерения линейного напряжения. Вторичная проводка подключается к фронтальной клеммной коробке, маркировка которой соответствует конфигурации (например, a/b, 1a/1b или вспомогательные клеммы). Обеспечьте достаточные межфазные расстояния и заземление перед подачей напряжения.

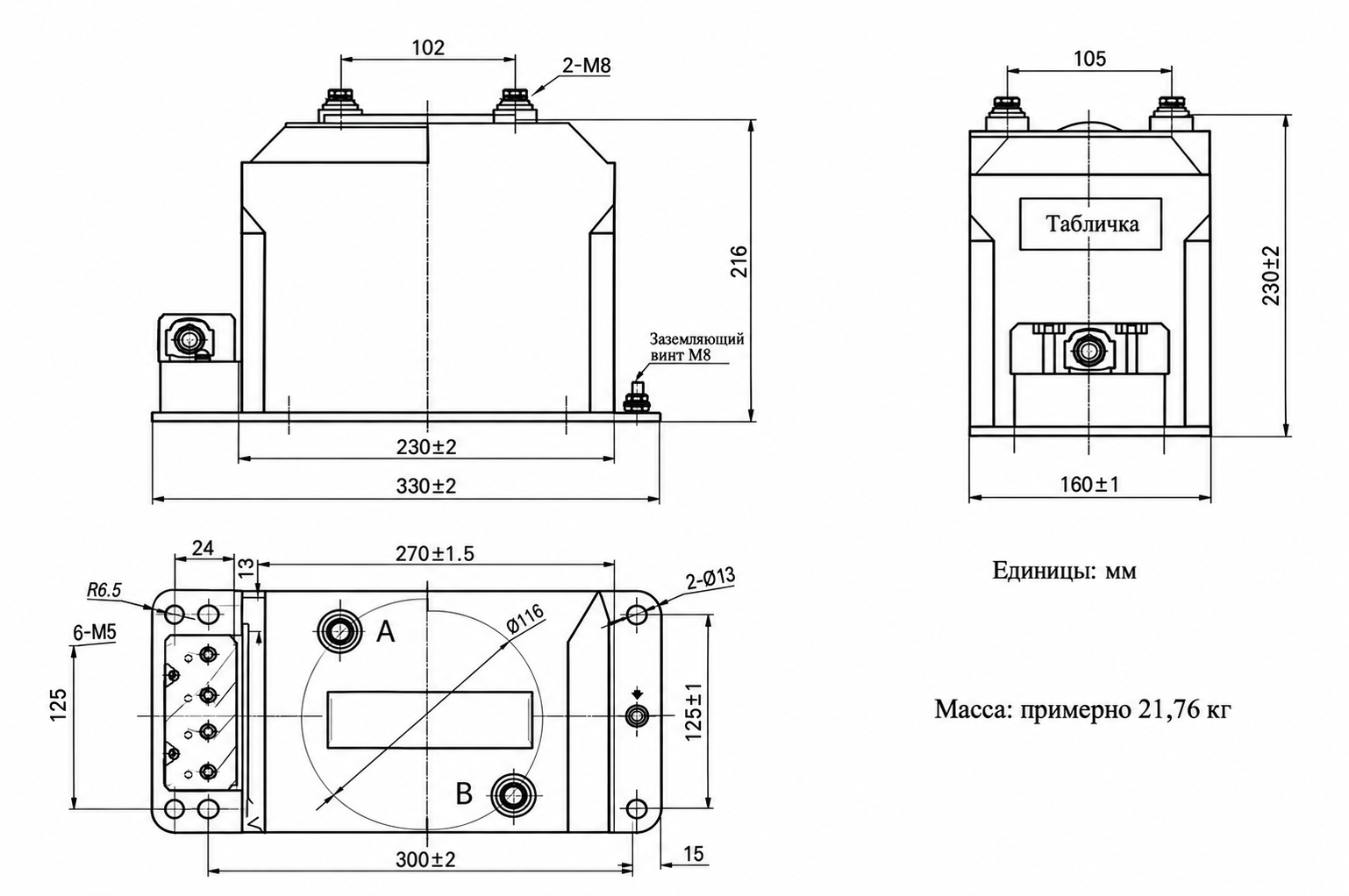

Габаритные размеры
| Параметр | Справочное значение |
|---|---|
| Общая длина основания | 330 +/-2mm |
| Основная монтажная длина | 300 +/-2mm |
| Монтажная длина корпуса | 270 +/-1.5mm |
| Ширина основания | 160 +/-1mm |
| Общая высота | 230 +/-2mm |
| Справочная высота корпуса | 216mm |
| Расстояние между верхними клеммами | 102mm reference |
| Болт первичной клеммы | 2-M8 reference |
| Болт заземления | M8 reference |
| Приблизительная масса | 21.76kg |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте JDZ10-3A/160, -6A/160 или -10A/160 в зависимости от напряжения системы 3 кВ, 6 кВ или 10 кВ (используйте термины класса 3.6kV / 7.2kV / 12kV для международных проектов).
- Выбирайте конструкцию 160, когда пространство в шкафу ограничено — она более компактна и легче (~21.76kg), чем альтернативы 180 мм.
- Используйте вторичную обмотку 0.1kV для стандартного учета и контроля; 0.1/0.1kV для двух независимых вторичных цепей.
- Выбирайте выход 0.22kV только для нужд вспомогательного питания шкафа — подтвердите нагрузку и мощность при спецификации.
- Максимальная мощность составляет 400VA для моделей с одной вторичной обмоткой и 350VA для конфигураций с двойной или вспомогательной обмоткой.
Часто задаваемые вопросы
В1: Можно ли установить этот трансформатор JDZ10-10A на открытом воздухе?
Нет, данный трансформатор напряжения в литой эпоксидной изоляции строго предназначен для внутренней установки. Он должен монтироваться в КРУ с воздушной изоляцией или в защищенном шкафу. Свяжитесь с нашим отделом продаж для получения альтернатив с уличной установкой.
В2: Какой класс точности подходит для реле защиты?
Выбирайте класс точности 3.0 для применений в защите. Он обеспечивает номинальную мощность 200VA для надежной работы реле. Подтвердите ваши конкретные требования к нагрузке у нашей инженерной команды.
В3: Какова максимальная рабочая высота для этого ТН 10 кВ?
Максимальная номинальная высота составляет 1000 метров над уровнем моря. Для установок, превышающих эту высоту, требуется снижение номинальных характеристик или специальные конструктивные изменения. Пожалуйста, укажите высоту вашей площадки при запросе.
В4: Какие заводские испытания проводятся перед отгрузкой?
Стандартные приемо-сдаточные испытания включают проверку сопротивления изоляции, коэффициента трансформации и испытание на выдержку индуцированного напряжения. Полные отчеты о типовых испытаниях доступны по запросу. Укажите требуемые стандарты испытаний при размещении заказа.
В5: Можно ли настроить коэффициент трансформации для конкретных проектов?
Да, доступны индивидуальные коэффициенты трансформации и комбинации классов точности при условии подтверждения на заводе. Стандартные модели, такие как коэффициент 10/0.1kV, поддерживаются на складе. Свяжитесь с нашим отделом закупок для уточнения сроков изготовления индивидуальных заказов.
В6: Подходит ли эта модель RZL-10 для энергосистем 60Hz?
Да, серия JDZ10 поддерживает как 50Hz, так и 60Hz. Она широко используется в КРУ внутренней установки для измерения напряжения и защиты. Подтвердите частоту вашей системы, чтобы обеспечить правильную конструкцию магнитопровода.
В7: Как двойные вторичные обмотки улучшают схемы учета?
Двойные вторичные обмотки позволяют одновременно подключать цепи учета и защиты. JDZ10-10A обеспечивает раздельные выходы 0.1kV с различными классами точности, такими как 0.2 и 3.0. Запросите схему подключения у нашей технической поддержки.
Frequently Asked Questions
Q1: Можно ли установить этот трансформатор напряжения на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 метров над уровнем моря. Для высокогорных объектов требуется специальное исполнение с усиленной изоляцией. Уточняйте возможность модификации у инженеров.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0,2 с номинальной нагрузкой 20 ВА. Это обеспечивает минимальную погрешность измерений. Подтвердите требования к вторичным цепям при заказе.
Q3: В какие типы комплектных распределительных устройств допускается монтаж модели JDZ10?
Трансформатор предназначен для установки в КРУ внутренней установки с воздушной изоляцией или в защищенные шкафы. Эксплуатация на открытых подстанциях не предусмотрена.
Q4: Какие номинальные коэффициенты трансформации доступны для вторичных обмоток?
Базовые модели имеют одну вторичную обмотку 0,1 кВ или две обмотки 0,1/0,1 кВ. Конкретный коэффициент трансформации зависит от выбранного класса напряжения. Уточняйте доступные модификации.
Q5: Какие заводские испытания проходят трансформаторы напряжения перед отгрузкой?
Стандартные заводские испытания на соответствие уровням изоляции проводятся для каждой единицы. Наличие расширенных протоколов и сертификатов соответствия уточняйте у менеджера при оформлении заказа.
Q6: Для каких систем частотой 50 или 60 Гц подходит данное оборудование?
Эпоксидные трансформаторы напряжения серии JDZ10 работают в сетях с промышленной частотой 50 Гц и 60 Гц. Они применяются в системах до 10 кВ включительно.
