يُصمَّم قاطع الدارة الفراغي عالي الجهد ZW32-12(G) المثبَّت على الأعمدة الخارجية لشبكات توزيع الطاقة الهوائية بجهد 12 كيلوفولت وتردد 50 هرتز في كلٍّ من الشبكات الحضرية والريفية. ويقوم بقطع التيارات الحملية والتيارات الزائدة وتيارات القصر بشكل موثوق، مع تعزيز استقرار الشبكة وسلامتها وجاهزيتها لأتمتة التشغيل.

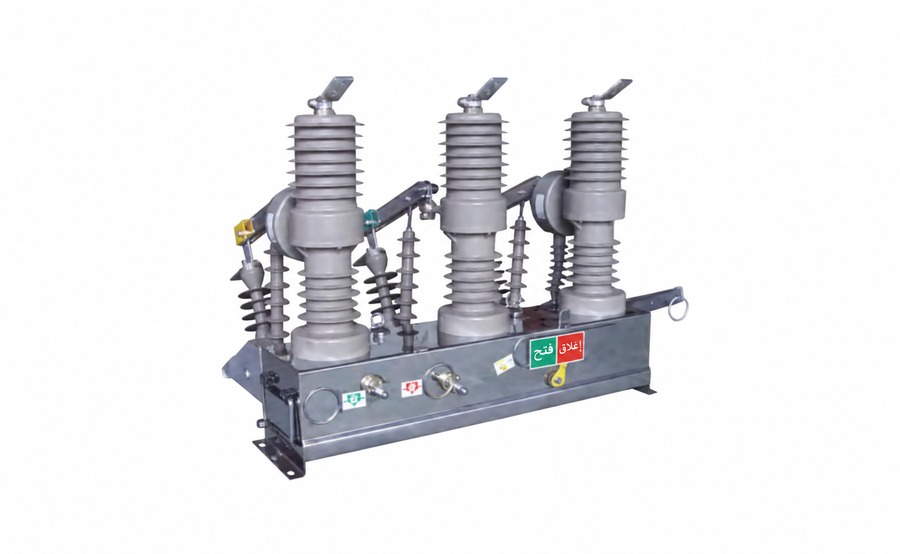

ويتميز ZW32-12(G) بهيكل ثلاثي الأطوار مثبت على عمود خارجي، ويقدِّم تصميماً مدمجاً وخفيف الوزن وخالياً من الصيانة، يضمن عمراً طويلاً للخدمة مع تشغيل خالٍ من الحريق والانفجار. ويضمن هيكله المتين موثوقية استثنائية في الظروف البيئية القاسية، مما يجعله مثالياً لتطبيقات الشبكات الذكية وشبكات التوزيع النائية.
البناء
- هيكل ثلاثي الأطوار مثبت على عمود: يوفر تشغيلاً خالياً من الحريق والانفجار مع حجم صغير وتصميم خفيف الوزن وخدمة خالية من الصيانة وعمر افتراضي ممتد.
- بناء مغلق بالكامل: يوفّر قدرة ممتازة على مقاومة الرطوبة والتكاثف، ومناسب للمناخات الباردة والرطبة.
- مواد عزل عالية الجودة: يستخدم راتنج الإيبوكسي المخصص للاستخدام الخارجي أو راتنج الإيبوكسي المغلف بالمطاط السيليكوني للأعمدة ومحولات التيار، مما يضمن مقاومة الأشعة فوق البنفسجية ودرجات الحرارة القصوى والتآكل الزمني.
- آلية تشغيل نابضية مصغّرة: تصميم منخفض الاستهلاك وعالي الكفاءة مع عدد أقل من الأجزاء المتحركة؛ ومحمي داخل صندوق آلية مغلق لمنع الصدأ وضمان تشغيل مستقر.
- أنماط تشغيل متعددة: يدعم التحكم اليدوي والكهربائي والتحكم عن بُعد؛ وهو متوافق مع وحدات التحكم الذكية وأنظمة إعادة الإغلاق لأتمتة التشغيل.
- تكامل محولات التيار (CT) حسب الطلب: يستوعب محولات تيار حماية ثنائية أو ثلاثية الأطوار؛ ومحولات تيار قياس اختيارية متاحة حسب احتياجات المستخدم.
- مفتاح فصل ثلاثي الأطوار مدمج (طراز G): يوفّر فصلاً مرئياً عند الفتح، ويتضمّن أقفالاً ميكانيكية لمنع التشغيل غير الآمن، ويدعم دمج مقاومات الصواعق والعوازل العمودية لتسهيل الصيانة.

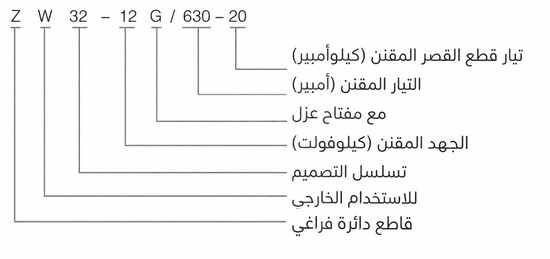

يُفسَّر رمز الطراز ZW32-12(G)/630-20 كما يلي:
Z = قاطع دارة فراغي
W = استخدام خارجي
32 = تسلسل التصميم
12 = الجهد المقنن (كيلوفولت)
G = مزوّد بمفتاح فصل
630 = التيار المقنن (أمبير)
20 = تيار قصر القطع المقنن (كيلو أمبير)
المعطيات التقنية
ظروف التشغيل
مصمم للتركيب الخارجي في شبكات التوزيع الهوائية بجهد 12 كيلوفولت وتردد 50 هرتز ضمن الظروف البيئية القياسية.
المعايير الفنية
| الجهد المقنن (كيلوفولت) |
التيار المقنن (أمبير) |
تيار قصر القطع المقنن (كيلو أمبير) |
تيار التحمل القصير المقنن (كيلو أمبير/4 ثوانٍ) |
تيار التحمل الذروي المقنن (كيلو أمبير) |
جهد التحمل بتردد الطاقة (كيلوفولت/دقيقة) |
جهد التحمل لموجة الصاعقة (كيلوفولت، ذروة) |
|---|---|---|---|---|---|---|
| 12 | 630 | 20 | 20 | 50 | 42 | 75 |
التركيب والتوصيلات

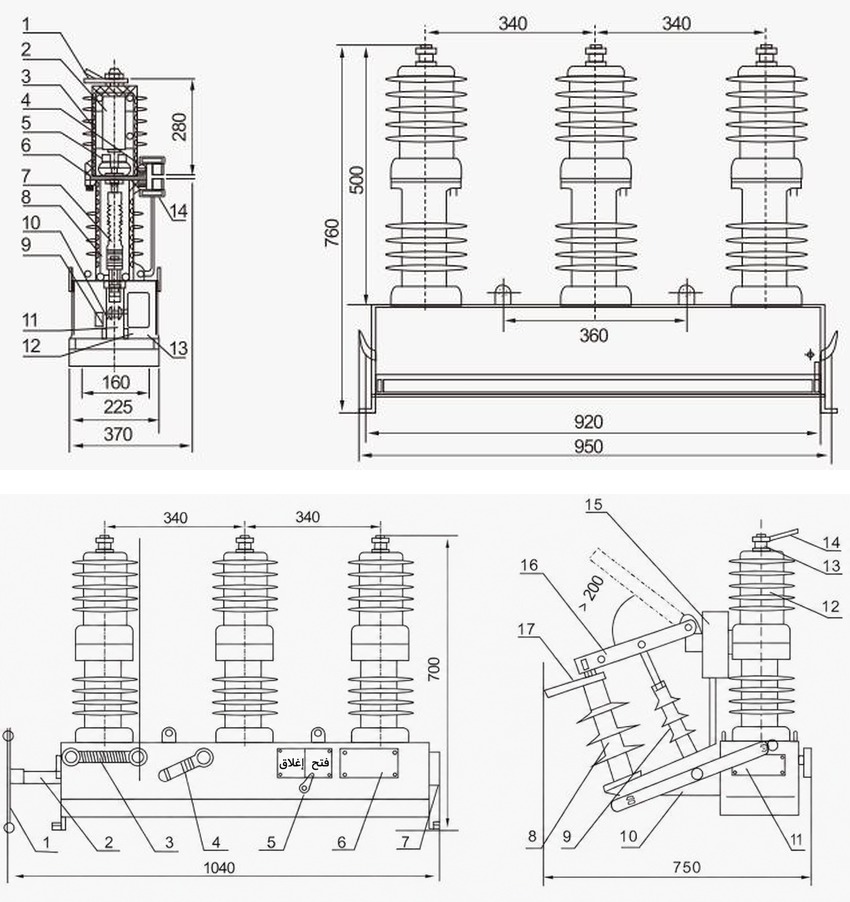

أبعاد التركيب
| البُعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1890 |
| ارتفاع حامل التركيب | 1350 |
| التباعد بين الأطوار | 300 |
| قطر العمود المتوافق | Φ190 |
يُصمَّم القاطع للتركيب المباشر على أعمدة خرسانية أو فولاذية قياسية بقطر Φ190. تأكد من وجود التخليص المناسب والمحاذاة الصحيحة أثناء التركيب للحفاظ على السلامة الكهربائية والاستقرار الميكانيكي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر التيار المقنن (مثل 630 أمبير) بناءً على الحمولة القصوى المستمرة لخط التوزيع الخاص بك.
- اختر الطراز G إذا كنت بحاجة إلى فصل مرئي وسلامة صيانة محسّنة.
- تحقّق من التوافق مع وحدات التحكم الحالية في الشبكة الذكية أو أنظمة إعادة الإغلاق لدمج الأتمتة.
- حدّد محولات التيار (CTs) الخاصة بالحماية و/أو القياس وفقاً لمتطلبات المرحلات وأجهزة القياس.
- تأكّد من توافق الظروف البيئية المحلية (درجة الحرارة، الرطوبة، مستوى التلوث) مع تصنيفات الحماية (IP) وتصنيفات العزل الخاصة بالوحدة.
- تأكّد من أن سعة قطع تيار القصر (مثل 20 كيلو أمبير) تفوق تيار العطل المحتمل عند نقطة التركيب.
- في المواقع النائية أو غير المأهولة، أعطِ الأولوية للطرازات المزوّدة بقدرات تشغيل كهربائية وعن بُعد.
Frequently Asked Questions
Q1: هل تفي قدرة قطع القصر 20 كيلو أمبير بمتطلبات شبكات 12 كيلوفولت؟
نعم، تكفي لشبكات التوزيع الهوائية القياسية بجهد 12 كيلوفولت. يوفر القاطع تيار تحمل قصير 20 كيلو أمبير لمدة 4 ثوانٍ، وتيار ذروي 50 كيلو أمبير. يُرجى تأكيد حسابات القصر الخاصة بمشروعك.
Q2: كيف يتم تركيب القاطع ZW32-12(G) في المناطق شديدة التلوث البيئي؟
يُصمم القاطع للظروف البيئية القياسية، ويمكن تعزيزه بعوازل مقاومة للتلوث للمناطق القاسية. الجهد المقنن للتحمل بتردد الطاقة هو 42 كيلوفولت/دقيقة. تواصل معنا لتأكيد مواصفات العزل المناسبة لموقعك.
Q3: هل يمكن تخصيص قاطع ZW32-12(G) بوحدة تحكم ذكية ووحدات اتصال؟
نعم، يتوفر القاطع مع وحدات تحكم ذكية ووحدات اتصال عن بعد حسب الطلب. التيار المقنن الأساسي هو 630 أمبير. يُرجى تحديد متطلبات الأتمتة للتأكد من التوافق.
Q4: ما هي اختبارات المصنع المعتمدة التي تُجرى على القاطع قبل الشحن؟
يُخضع القاطع لاختبارات روتينية تشمل قياس المقاومة، واختبار الجهد، واختبارات التشغيل الميكانيكي. يتم التحقق من جهد التحمل لموجة الصاعقة (75 كيلوفولت). اطلب شهادة الاختبار الخاصة بالدفعة عند الطلب.
Q5: ما هو جهد التحمل المقنن لموجة الصاعقة والتردد الصناعي؟
يبلغ جهد التحمل بتردد الطاقة 42 كيلوفولت لمدة دقيقة واحدة، وجهد التحمل لموجة الصاعقة 75 كيلوفولت (ذروة). تضمن هذه المعايير عزلًا آمنًا للتركيب الخارجي.
Q6: لأي تطبيقات يُستخدم قاطع الدارة الفراغي ZW32-12(G) المثبت على عمود؟
يُستخدم القاطع بشكل أساسي في شبكات التوزيع الهوائية الخارجية بجهد 12 كيلوفولت وتردد 50 هرتز. يوفر حماية موثوقة وتبديلًا للأحمال. حدد متطلبات الشبكة للتأكد من الملاءمة.
