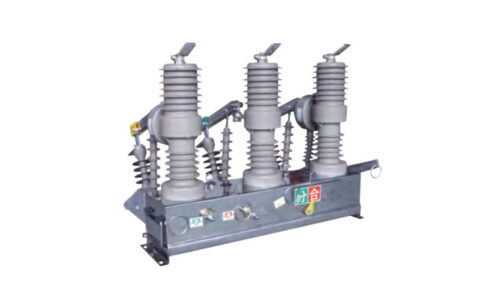

Pemutus litar vakum voltan tinggi luar ZW32-12(G) direka untuk sistem pengagihan kuasa atas kepala 12kV, 50Hz dalam rangkaian bandar dan luar bandar. Ia memutuskan arus beban, arus lebih beban, dan arus litar pintas secara boleh percaya sambil meningkatkan kestabilan grid, keselamatan, dan kesiapsiagaan untuk automasi.
Dengan struktur tiang tiga fasa luar, ZW32-12(G) menawarkan reka bentuk padat, ringan, dan bebas penyelenggaraan yang memastikan hayat perkhidmatan panjang dengan operasi bebas kebakaran dan letupan. Pembinaannya yang kukuh memberikan kebolehpercayaan luar biasa dalam keadaan persekitaran mencabar, menjadikannya ideal untuk aplikasi grid pintar dan rangkaian pengagihan jarak jauh.
Pembinaan
- Struktur Tiang Tiga Fasa: Menyediakan operasi bebas kebakaran dan letupan dengan saiz padat, reka bentuk ringan, perkhidmatan bebas penyelenggaraan, dan jangka hayat lanjutan.
- Pembinaan Sepenuhnya Kedap: Memberikan keupayaan cegah lembapan dan anti-kondensasi yang cemerlang, sesuai untuk iklim sejuk dan lembap.
- Bahan Penebat Berkualiti Tinggi: Menggunakan resin epoksi gred luar atau resin epoksi bersalut getah silikon untuk tiang dan transformer arus, memastikan ketahanan terhadap UV, suhu ekstrem, dan penuaan.
- Mekanisme Operasi Spring Diminiaturkan: Reka bentuk berkecekapan tinggi dengan tenaga rendah serta bahagian bergerak yang sedikit; ditempatkan dalam kotak mekanisme kedap untuk mencegah karat dan memastikan operasi stabil.
- Pelbagai Mod Operasi: Menyokong kawalan manual, elektrik, dan jauh; serasi dengan pengawal pintar dan sistem recloser untuk automasi.
- Integrasi CT Boleh Disesuaikan: Menampung CT perlindungan dua atau tiga fasa; CT metering pilihan tersedia mengikut keperluan pengguna.
- Suis Pengasing Tiga Fasa Bersepadu (model G): Memberikan pemutusan kelihatan apabila dibuka, dilengkapi kunci mekanikal untuk mencegah operasi tidak selamat, dan menyokong penangkap kilat dan penebat tiang bersepadu untuk penyelenggaraan lebih mudah.
Penamaan jenis ZW32-12(G)/630-20 ditafsirkan seperti berikut:
Z = Pemutus Litar Vakum
W = Aplikasi Luar
32 = Urutan Reka Bentuk
12 = Voltan Nilai (kV)
G = Dengan Suis Pengasing
630 = Arus Nilai (A)
20 = Arus Pemutusan Litar Pintas Nilai (kA)
Parameter teknikal
Keadaan Perkhidmatan
Direka untuk pemasangan luar dalam rangkaian pengagihan atas kepala 12kV, 50Hz di bawah keadaan persekitaran piawai.
Parameter Teknikal
| Voltan Nilai (kV) |
Arus Nilai (A) |
Arus Pemutusan Litar Pintas Nilai (kA) |
Arus Tahan Masa Pendek Nilai (kA/4s) |
Arus Tahan Puncak Nilai (kA) |
Voltan Tahan Frekuensi Kuasa (kV/min) |
Voltan Tahan Impuls Kilat (kV, puncak) |
|---|---|---|---|---|---|---|
| 12 | 630 | 20 | 20 | 50 | 42 | 75 |
Pemasangan dan pendawaian
Dimensi Pemasangan
| Dimensi | Nilai (mm) |
|---|---|
| Tinggi Keseluruhan | 1890 |
| Tinggi Pendakap Pemasangan | 1350 |
| Jarak Fasa | 300 |
| Keserasian Diameter Tiang | Φ190 |
Pemutus litar ini direka untuk pemasangan terus pada tiang konkrit atau keluli piawai Φ190. Pastikan ruang lega dan penjajaran yang betul semasa pemasangan untuk mengekalkan keselamatan elektrik dan kestabilan mekanikal.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih arus nilai (contohnya, 630A) berdasarkan beban berterusan maksimum talian pengagihan anda.
- Pilih model G jika pemutusan kelihatan dan keselamatan penyelenggaraan tambahan diperlukan.
- Sahkan keserasian dengan pengawal grid pintar sedia ada atau sistem recloser untuk integrasi automasi.
- Nyatakan transformer arus (CT) perlindungan dan/atau metering mengikut keperluan rel dan metering.
- Sahkan bahawa keadaan persekitaran tempatan (suhu, kelembapan, tahap pencemaran) selari dengan penarafan IP dan penebat unit tersebut.
- Pastikan kapasiti pemutusan litar pintas (contohnya, 20kA) melebihi arus gangguan prospektif di titik pemasangan.
- Untuk lokasi jauh atau tanpa pengawasan, utamakan model dengan keupayaan operasi elektrik dan jauh.
Soalan Lazim
Q1: Apakah perbezaan antara ZW32-12 dan ZW32-12G?
Akhiran “G” menunjukkan penyertaan suis pengasing tiga fasa bersepadu, yang memberikan pemutusan kelihatan untuk penyelenggaraan lebih selamat dan mematuhi piawaian keselamatan utiliti yang memerlukan titik pengasingan.
Q2: Bolehkah pemutus ini beroperasi dalam persekitaran sangat sejuk atau lembap?
Ya, reka bentuk sepenuhnya kedap dan bahan penebat gred luar (resin epoksi atau getah silikon) memberikan rintangan anti-kondensasi dan lembapan yang cemerlang, menjadikannya sesuai untuk iklim sejuk, lembap, dan pantai.
Q3: Adakah operasi manual mungkin jika bekalan kuasa gagal?
Ya, ZW32-12(G) menyokong cas dan tutup manual melalui engkol tangan, memastikan kebolehoperasian walaupun semasa gangguan kuasa lengkap atau kegagalan sistem kawalan.
Q4: Bagaimanakah transformer arus (CT) diintegrasikan ke dalam unit ini?
CT perlindungan untuk dua atau tiga fasa boleh dipasang di kilang di dalam struktur tiang. CT metering pilihan juga tersedia atas permintaan untuk menyokong metering hasil atau pemantauan lanjutan.
Q5: Apakah penyelenggaraan yang diperlukan sepanjang hayat perkhidmatannya?
ZW32-12(G) direka sebagai bebas penyelenggaraan di bawah keadaan operasi normal. Walau bagaimanapun, pemeriksaan visual berkala dan ujian fungsi (contohnya, semakan operasi, rintangan penebat) disyorkan mengikut jadual penyelenggaraan utiliti.
Soalan Lazim
Q1: Apakah kapasiti pemutusan litar pintas untuk pemutus litar 12kV ini?
Ia mempunyai arus pemutusan litar pintas 20kA dan arus tahan puncak 50kA. Sesuai untuk rangkaian pengagihan atas kepala 12kV. Sahkan tahap kerosakan rangkaian khusus dengan pasukan kejuruteraan kami.
Q2: Bolehkah pemutus litar ZW32-12(G) ini dipasang dalam suisgear dalaman?
Tidak, ia direka khusus untuk pemasangan luar dalam rangkaian pengagihan atas kepala 12kV, 50Hz. Untuk aplikasi dalaman, sila minta model pemutus litar vakum dalaman kami. Hubungi jualan untuk pilihan dalaman alternatif.
Q3: Apakah voltan penebatan untuk pemutus litar vakum luar ini?
Ia dinilai untuk sistem 12kV dengan voltan tahan frekuensi kuasa 42kV dan impuls kilat 75kV. Pastikan voltan operasi maksimum sistem anda selaras dengan parameter ini. Hubungi kami untuk pengesahan teknikal lanjut.
Q4: Bagaimanakah kami boleh menyesuaikan mekanisme pengendalian untuk model ini?
Penyesuaian untuk mekanisme pengendalian spring dan kenalan tambahan adalah tertakluk kepada pengesahan. Nyatakan voltan kawalan dan aksesori tambahan yang diperlukan semasa peringkat pertanyaan. Hubungi pasukan teknikal kami untuk butiran lanjut.
Q5: Ujian kilang rutin apakah yang dilakukan sebelum penghantaran?
Ujian rutin standard merangkumi ujian tahan frekuensi kuasa dan ujian operasi mekanikal. Laporan ujian jenis penuh dan dokumen pensijilan khusus adalah tertakluk kepada pengesahan projek. Minta senarai semak sijil ujian daripada wakil jualan anda.
Q6: Di manakah pemutus litar vakum luar 12kV ini biasanya digunakan?
Ia digunakan dalam rangkaian pengagihan atas kepala 12kV, 50Hz untuk pencabangan dan perlindungan. Sesuai untuk sistem pengagihan kuasa luar bandar dan bandar. Sahkan keadaan persekitaran dengan jurutera aplikasi kami.
Q7: Adakah pemutus litar vakum luar ini mematuhi piawaian antarabangsa?
Ya, siri ZW32-12(G) direka untuk memenuhi spesifikasi elektrik piawai antarabangsa untuk peralatan 12kV. Dokumen pensijilan khusus seperti IEC atau GB adalah tertakluk kepada pengesahan. Hubungi kami untuk dokumentasi pematuhan terperinci.
