Наружный высоковольтный вакуумный выключатель ZW32-12(G) с опорной установкой предназначен для воздушных распределительных сетей напряжением 12 кВ и частотой 50 Гц как в городских, так и в сельских электрических сетях. Он надежно отключает рабочие токи, токи перегрузки и токи короткого замыкания, повышая стабильность, безопасность сети и обеспечивая готовность к автоматизации.
Благодаря трехфазной опорной конструкции ZW32-12(G) отличается компактностью, малым весом и не требует технического обслуживания, обеспечивая длительный срок службы при эксплуатации без риска возгорания и взрыва. Его прочная конструкция гарантирует исключительную надежность в суровых климатических условиях, что делает его идеальным решением для интеллектуальных сетей и удаленных распределительных систем.
Конструкция
- Трехфазная опорная конструкция: Обеспечивает работу без риска возгорания и взрыва, компактные габариты, малый вес, отсутствие необходимости в обслуживании и увеличенный срок службы.
- Полностью герметичная конструкция: Обеспечивает отличную защиту от влаги и конденсата, подходит для эксплуатации в холодном и влажном климате.
- Изоляционные материалы высокого качества: Используются эпоксидная смола для наружного применения или эпоксидная смола, обернутая силиконовой резиной, для опор и трансформаторов тока, что гарантирует устойчивость к УФ-излучению, экстремальным температурам и старению.
- Миниатюрный пружинный привод: Низкоэнергетическая, высокоэффективная конструкция с минимальным количеством подвижных частей; размещен в герметичном корпусе привода для предотвращения коррозии и обеспечения стабильной работы.
- Множество режимов управления: Поддерживает ручное, электрическое и дистанционное управление; совместим со «умными» контроллерами и системами повторного включения (реклоузерами) для автоматизации.
- Интеграция трансформаторов тока по заказу: Возможна установка двух- или трехфазных трансформаторов тока для защиты; по запросу заказчика доступны также трансформаторы тока для учета электроэнергии.
- Встроенный трехфазный разъединитель (модель G): Обеспечивает видимый разрыв цепи в отключенном положении, оснащен механическими блокировками для предотвращения небезопасных операций и поддерживает установку встроенных разрядников и опорных изоляторов для упрощения обслуживания.

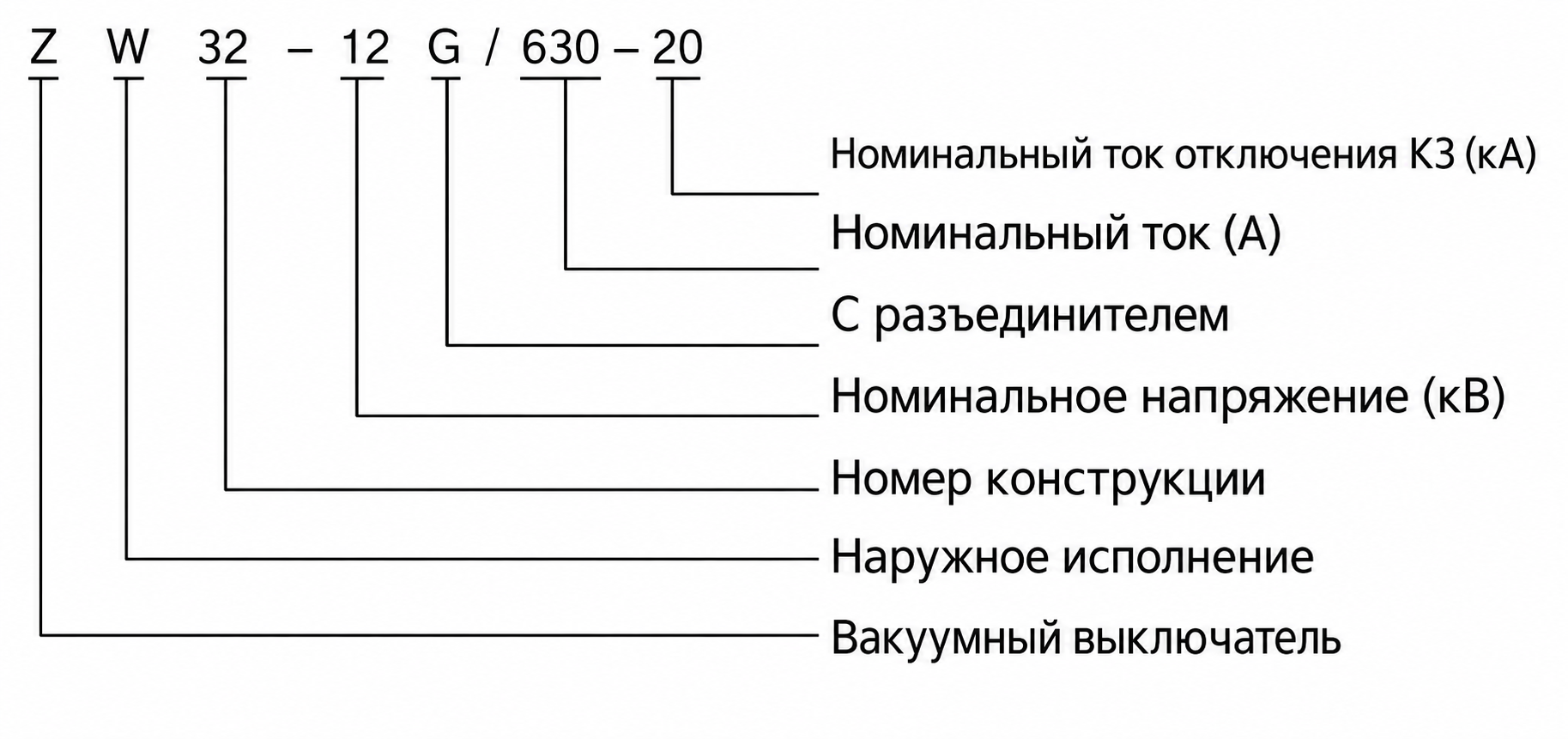

Обозначение типа ZW32-12(G)/630-20 расшифровывается следующим образом:
Z = Вакуумный выключатель
W = Наружное исполнение
32 = Порядковый номер конструкции
12 = Номинальное напряжение (кВ)
G = С разъединителем
630 = Номинальный ток (А)
20 = Номинальный ток отключения короткого замыкания (кА)
Технические параметры
Условия эксплуатации
Предназначен для наружной установки в воздушных распределительных сетях 12 кВ, 50 Гц при стандартных климатических условиях.
Технические параметры
| Номинальное напряжение (кВ) |
Номинальный ток (А) |
Номинальный ток отключения короткого замыкания (кА) |
Номинальный ток термической стойкости (кА/4 с) |
Номинальный ток электродинамической стойкости (кА) |
Испытательное напряжение промышленной частоты (кВ/мин) |
Импульсное выдерживаемое напряжение (кВ, амплитуда) |
|---|---|---|---|---|---|---|
| 12 | 630 | 20 | 20 | 50 | 42 | 75 |
Установка и подключение
Габаритные размеры для монтажа
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1890 |
| Высота монтажного кронштейна | 1350 |
| Межфазное расстояние | 300 |
| Совместимость с диаметром опоры | Φ190 |
Выключатель предназначен для прямой установки на стандартные бетонные или стальные опоры диаметром Φ190. При монтаже обеспечьте необходимые габариты и правильное выравнивание для соблюдения требований электробезопасности и механической устойчивости.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный ток (например, 630 А) исходя из максимальной продолжительной нагрузки вашей распределительной линии.
- Выберите модель G, если требуется видимый разрыв цепи и повышенная безопасность при обслуживании.
- Проверьте совместимость с существующими контроллерами интеллектуальных сетей или системами реклоузеров для интеграции в автоматизированные системы.
- Укажите необходимость установки трансформаторов тока для защиты и/или учета в соответствии с требованиями релейной защиты и измерительных приборов.
- Убедитесь, что местные климатические условия (температура, влажность, степень загрязнения) соответствуют классу защиты IP и характеристикам изоляции устройства.
- Убедитесь, что отключающая способность при коротком замыкании (например, 20 кА) превышает ожидаемый ток короткого замыкания в точке установки.
- Для удаленных или необслуживаемых объектов рекомендуется выбирать модели с возможностью электрического и дистанционного управления.
Часто задаваемые вопросы
В1: В чем разница между ZW32-12 и ZW32-12G?
Суффикс «G» указывает на наличие встроенного трехфазного разъединителя, обеспечивающего видимый разрыв цепи для безопасного обслуживания и соответствующего требованиям нормативных документов энергосистем, предписывающих наличие точек отключения.
В2: Может ли данный выключатель работать в условиях экстремального холода или высокой влажности?
Да, полностью герметичная конструкция и изоляционные материалы для наружного применения (эпоксидная смола или силиконовая резина) обеспечивают отличную защиту от конденсата и влаги, что делает устройство пригодным для эксплуатации в холодном, влажном и прибрежном климате.
В3: Возможна ли ручная операция при отсутствии питания?
Да, ZW32-12(G) поддерживает ручное взведение и включение с помощью рукоятки, что гарантирует работоспособность даже при полном отключении питания или отказе системы управления.
В4: Каким образом в устройство интегрируются трансформаторы тока (ТТ)?
Трансформаторы тока для защиты на две или три фазы могут быть установлены на заводе внутри опорной конструкции. По запросу также доступны трансформаторы тока для коммерческого учета или расширенного мониторинга.
В5: Какое техническое обслуживание требуется в течение срока службы?
ZW32-12(G) спроектирован как устройство, не требующее технического обслуживания в нормальных условиях эксплуатации. Однако рекомендуется проводить периодические визуальные осмотры и функциональные проверки (например, проверку операций включения/отключения, измерение сопротивления изоляции) в соответствии с графиком технического обслуживания энергосистемы.
Часто задаваемые вопросы
Q1: Какую максимальную мощность короткого замыкания отключает выключатель ZW32-12(G)?
Номинальный ток отключения составляет 20 кА. Термическая стойкость равна 20 кА в течение 4 секунд, а электродинамическая — 50 кА. Уточните параметры сети для корректного подбора.
Q2: Можно ли устанавливать вакуумный выключатель ZW32-12 на открытом воздухе?
Да, модель предназначена исключительно для наружной установки в воздушных сетях 12 кВ и 50 Гц. Эксплуатация допускается при стандартных климатических условиях.
Q3: Какое импульсное выдерживаемое напряжение имеет аппарат ZW32-12(G)?
Импульсное выдерживаемое напряжение составляет 75 кВ (амплитуда). Испытательное напряжение промышленной частоты равно 42 кВ в течение 1 минуты. Запросите протокол заводских испытаний для подтверждения.
Q4: Какие заводские испытания проходят выключатели перед отгрузкой?
Каждое устройство проходит обязательные приемо-сдаточные испытания на заводе. Точный перечень тестов и наличие сертификатов соответствия уточняйте у менеджера при оформлении заказа.
Q5: Доступна ли кастомизация комплектации выключателя под требования проекта?
Базовая конфигурация включает стандартные параметры 12 кВ и 630 А. Любые изменения конструкции или дополнительные опции требуют согласования с производителем. Свяжитесь с нами для обсуждения ТЗ.
Q6: Для каких распределительных сетей применяется выключатель ZW32-12(G)?
Оборудование применяется в воздушных распределительных сетях напряжением 12 кВ и частотой 50 Гц. Оптимально подходит для задач коммутации и защиты линий.
Q7: Какой номинальный ток и напряжение у наружного выключателя ZW32?
Номинальное напряжение составляет 12 кВ, а номинальный ток — 630 А. Эти параметры обеспечивают надежную работу в стандартных сетях среднего напряжения.
