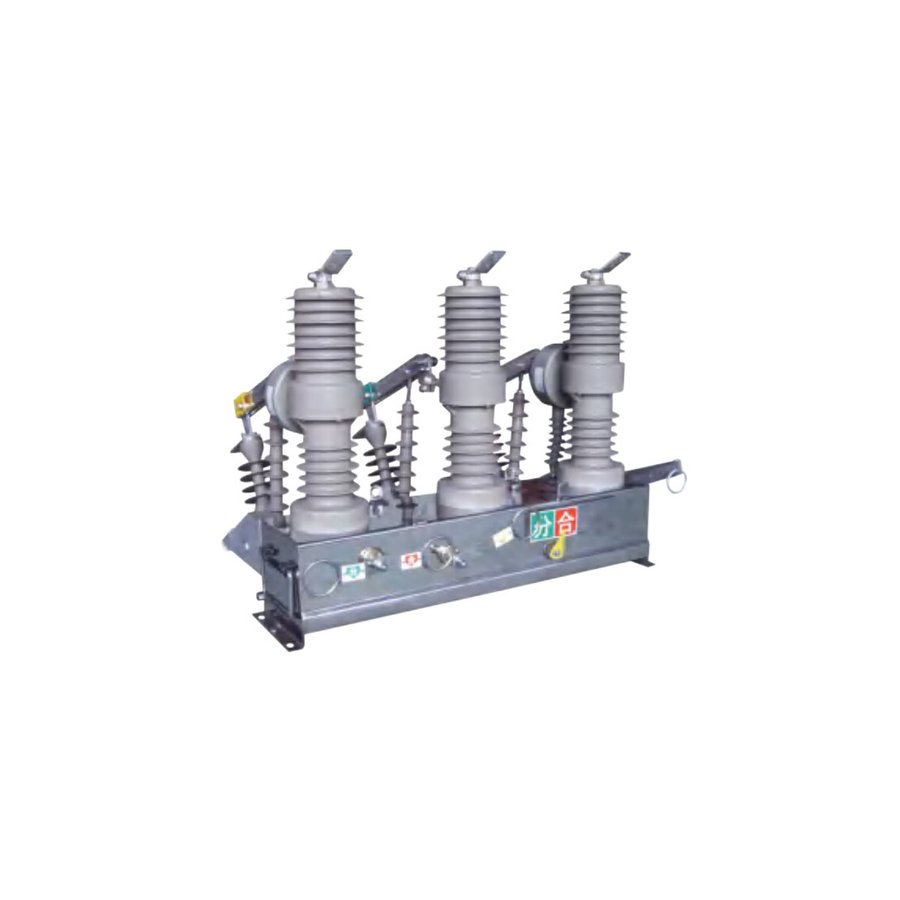

El interruptor automático de vacío ZW32-12(G) para montaje en poste al aire libre está diseñado para sistemas de distribución eléctrica aérea de 12 kV y 50 Hz, tanto en redes urbanas como rurales. Interrumpe de forma fiable corrientes de carga, corrientes de sobrecarga y corrientes de cortocircuito, mejorando la estabilidad, seguridad y preparación para la automatización de la red.
Con una estructura trifásica tipo poste al aire libre, el ZW32-12(G) ofrece un diseño compacto, ligero y exento de mantenimiento, garantizando una larga vida útil con operación libre de incendios y explosiones. Su robusta construcción proporciona una fiabilidad excepcional en condiciones ambientales adversas, siendo ideal para aplicaciones en redes inteligentes y redes de distribución remotas.
Construcción
- Estructura trifásica tipo poste: Ofrece operación libre de incendios y explosiones, tamaño compacto, diseño ligero, servicio exento de mantenimiento y vida útil prolongada.
- Construcción totalmente sellada: Proporciona excelentes capacidades antihumedad y anti-condensación, adecuada para climas fríos y húmedos.
- Materiales aislantes de alta calidad: Utiliza resina epoxi para exteriores o resina epoxi recubierta con caucho de silicona en postes y transformadores de corriente, asegurando resistencia a los rayos UV, temperaturas extremas y envejecimiento.
- Mecanismo operativo miniaturizado de resorte: Diseño de baja energía y alta eficiencia con menos piezas móviles; alojado en una caja de mecanismo sellada para prevenir la oxidación y garantizar una operación estable.
- Múltiples modos de operación: Admite control manual, eléctrico y remoto; compatible con controladores inteligentes y sistemas de reenganche para automatización.
- Integración personalizable de transformadores de corriente (TC): Acepta TCs de protección bifásicos o trifásicos; TCs de medición opcionales disponibles según necesidades del usuario.
- Interruptor seccionador trifásico integrado (modelo G): Proporciona desconexión visible en posición abierta, incluye enclavamientos mecánicos para prevenir operaciones inseguras y admite pararrayos e aisladores de poste integrados para facilitar el mantenimiento.
La designación del tipo ZW32-12(G)/630-20 se interpreta de la siguiente manera:
Z = Interruptor automático de vacío
W = Aplicación al aire libre
32 = Secuencia de diseño
12 = Tensión nominal (kV)
G = Con interruptor seccionador
630 = Corriente nominal (A)
20 = Corriente nominal de interrupción de cortocircuito (kA)
Parámetros técnicos
Condiciones de servicio
Diseñado para instalación al aire libre en redes de distribución aérea de 12 kV y 50 Hz bajo condiciones ambientales estándar.
Parámetros técnicos
| Tensión nominal (kV) |
Corriente nominal (A) |
Corriente nominal de interrupción de cortocircuito (kA) |
Corriente nominal de soportabilidad térmica (kA/4 s) |
Corriente nominal de soportabilidad dinámica (kA) |
Tensión de soportabilidad a frecuencia industrial (kV/min) |
Tensión de soportabilidad a impulso atmosférico (kV, pico) |
|---|---|---|---|---|---|---|
| 12 | 630 | 20 | 20 | 50 | 42 | 75 |
Instalación y cableado
Dimensiones de instalación
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1890 |
| Altura de la ménsula de montaje | 1350 |
| Separación entre fases | 300 |
| Compatibilidad con diámetro de poste | Φ190 |
El interruptor está diseñado para montaje directo en postes estándar de hormigón o acero de Φ190. Asegure la holgura y alineación adecuadas durante la instalación para mantener la seguridad eléctrica y la estabilidad mecánica.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la corriente nominal (por ejemplo, 630 A) en función de la carga continua máxima de su línea de distribución.
- Opte por el modelo G si requiere desconexión visible y mayor seguridad durante el mantenimiento.
- Verifique la compatibilidad con controladores existentes de red inteligente o sistemas de reenganche para integración en automatización.
- Especifique transformadores de corriente (TC) de protección y/o medición según los requisitos de relés y medición.
- Confirme que las condiciones ambientales locales (temperatura, humedad, nivel de contaminación) sean compatibles con las clasificaciones IP y de aislamiento del equipo.
- Asegúrese de que la capacidad de interrupción de cortocircuito (por ejemplo, 20 kA) supere la corriente de falla prevista en el punto de instalación.
- Para ubicaciones remotas o no tripuladas, priorice modelos con capacidades de operación eléctrica y remota.
Preguntas Frecuentes
Q1: ¿Cuál es la capacidad de interrupción de cortocircuito de este interruptor?
El ZW32-12(G) ofrece 20 kA de interrupción, con 20 kA/4s térmicos y 50 kA dinámicos. Verifique los niveles de falla de su red antes de ordenar.
Q2: ¿Qué tensiones de soportabilidad dieléctrica aplican para instalación exterior de 12 kV?
Soporta 42 kV durante 1 minuto a frecuencia industrial y 75 kV pico de impulso atmosférico. Asegure que los despejes cumplan los requisitos estándar. Sujeto a confirmación del sitio.
Q3: ¿Puede este interruptor de vacío de 12 kV operar en redes de 60 Hz?
El modelo estándar está diseñado estrictamente para sistemas de 50 Hz. Para aplicaciones de 60 Hz se requieren configuraciones personalizadas. Contáctenos para evaluación técnica y confirmación de fábrica.
Q4: ¿Qué pruebas de fábrica se realizan antes del envío del interruptor ZW32?
Las pruebas de rutina incluyen soportabilidad a frecuencia industrial, resistencia de lazos y operaciones mecánicas. Los certificados de pruebas de tipo están disponibles bajo solicitud. Contacte a ventas para documentación específica.
Q5: ¿Están disponibles voltajes de control y relés de protección personalizados para este modelo?
Sí, las fuentes auxiliares y controladores de protección pueden personalizarse según sus necesidades. Especifique los requisitos de voltaje de control durante su consulta. Sujeto a confirmación de fábrica.
Q6: ¿Quién fabrica este interruptor automático de vacío para montaje en poste de 12 kV?
Este interruptor exterior ZW32-12(G) es fabricado por Daulma para redes de distribución de media tensión. Cumple con especificaciones estándar para aplicaciones de 12 kV. Solicite la ficha técnica completa para más detalles.
