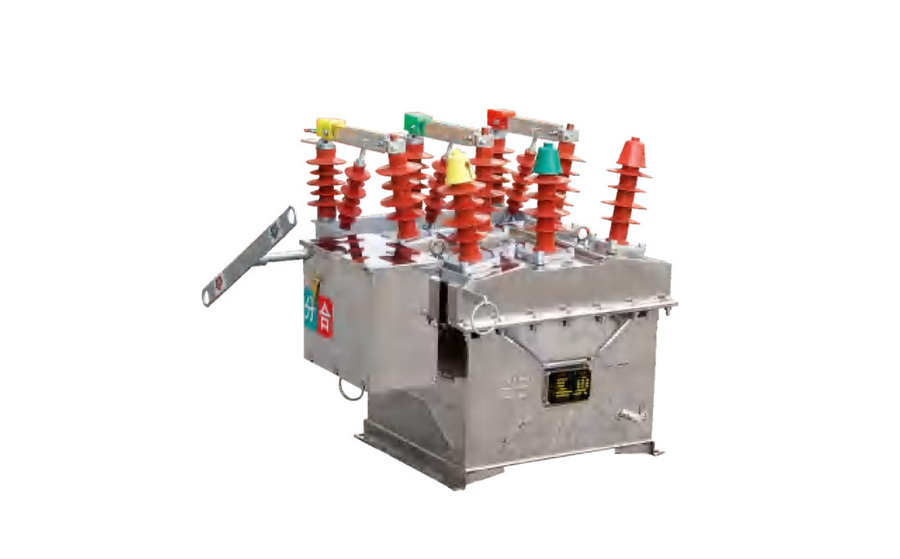

تم تصميم قاطع الدارة الفراغي عالي الجهد الخارجي ZW8-12(G) لأنظمة الطاقة ثلاثية الأطوار بجهد 12 كيلوفولت وتردد 50 هرتز. ويُستخدم بشكل رئيسي في شبكات التوزيع الريفية والشبكات الحضرية وأنظمة الطاقة الصغيرة للتحكم الموثوق به وحماية الدوائر من التيارات الحملية، والحمل الزائد، وأعطال القصر.
ويتميز بتصميم معدني مغلق متكامل، حيث توضع مقاطع الفراغ الثلاثية داخل غلاف متين مصنوع من مواد عازلة من نوع SMC، مما يضمن عزلًا عاليًا بين الأطوار وبين الطور والأرض. ويتضمن الطراز ZW8-12G مفتاح عزل مدمج يعمل كمقطع (Sectionalizer)، ويستخدم آلية تشغيل بنابض من النوع CT23 مع خيارات التشغيل اليدوي والكهربائي.
ويجمع القاطع بين وظائف تحكم متطورة لإدارة تيارات الإغلاق والفتح، ويدعم تطبيقات الشبكة الذكية عبر وحدات تحكم عن بُعد اختيارية، مما يمكّن من التحكم عن بُعد، والقياس، والاتصال، والضبط (الوظائف الأربع عن بُعد).
تفاصيل البناء
يعتمد قاطع ZW8-12(G) تصميمًا جافًّا عموديًّا ثلاثي الأطوار مع هيكل مغلق بالكامل، مما يوفر مقاومة ممتازة للرطوبة والتكثف—مثالي للمناطق الحارة والرطبة. تتبع العلامات الطرفية المعايير القياسية: الأطراف الأولية مُسَمَّاة P1/P2، والأطراف الثانوية S1/S2 للمحولات التيارية المدمجة. ويحتوي الجهاز على محول جهد (PT) مدمج مع صمامات انصهار لكل طور، ومحول تيار تسلسلي صفري (Zero-sequence CT) لحماية الأعطال الأرضية. تحذير أمان: يجب دائمًا فصل التغذية والتأكد من العزل قبل الصيانة؛ ولا يُسمح أبدًا بتشغيل مفتاح العزل تحت الحمل.

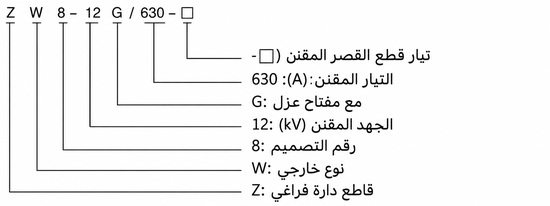

ترميز النوع
- Z: قاطع دارة فراغي
- W: نوع خارجي
- 8: رقم تسلسل التصميم
- 12: الجهد المصنّف (كيلوفولت)
- G: مزود بمفتاح عزل مدمج
- /630: التيار المصنّف (أمبير)
- -□: تيار القصر المقطوع المصنّف (كيلو أمبير)
المعطيات التقنية
ظروف التشغيل
- درجة الحرارة: من -40°م إلى +40°م
- الارتفاع: ≤3000 م (تتطلب تعديلات العزل فوق هذا الارتفاع)
- درجة التلوث: مناسب للبيئات من الدرجة V (بما في ذلك الغبار، الدخان، رذاذ الملح)
- سرعة الرياح: ≤34 م/ث (ما يعادل ضغط 700 باسكال)
- الاهتزاز والزلازل: يُفترض عدم وجود تأثير اهتزاز أو زلزالي خارجي ملحوظ
- البيئات الخاصة: لظروف غير قياسية، يُرجى استشارة المصنّع لحلول مخصصة
المعايير الفنية
| البند | الوحدة | ZW8-12(G) /630-6.3kA |
ZW8-12.5kA /630-12.5kA |
ZW8-12(G) /630-20kA |
|---|---|---|---|---|
| الجهد المصنّف | كيلوفولت | 12 | 12 | 12 |
| التيار المصنّف | أمبير | 630 | 630 | 630 |
| تيار القصر المقطوع المصنّف | كيلو أمبير | 6.3 | 12.5 | 20 |
| تيار القصر المصنوع المصنّف (الذروة) | كيلو أمبير | 16 | 31.5 | 50 |
| تيار التحمل الذروي المصنّف | كيلو أمبير | 16 | 31.5 | 50 |
| تيار التحمل الزمني القصير المصنّف | كيلو أمبير | 6.3 | 12.5 | 20 |
| مستوى العزل المصنّف | جهد التحمل للنبضة البرقية (الذروة) | 75 | 75 | 75 |
| جهد التحمل للتردد الصناعي لمدة دقيقة واحدة | 42 | 42 | 42 | |
| تسلسل التشغيل المصنّف | فتح–0.3ث–إغلاق-فتح–180ث–إغلاق فتح | فتح–0.3ث–إغلاق-فتح–180ث–إغلاق فتح | فتح–0.3ث–إغلاق-فتح–180ث–إغلاق فتح | |
| العمر الميكانيكي | دورات | 10000 | 10000 | 10000 |
| عدد مرات قطع تيار القصر المقطوع المصنّف | مرات | 30 | 30 | 30 |
| جهد إغلاق آلية التشغيل | فولت | 110، 220 | 110، 220 | 110، 220 |
| جهد فتح آلية التشغيل | فولت | 110، 220 | 110، 220 | 110، 220 |
| مسافة التلامس | مم | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| التجاوز (طول انضغاط نابض التلامس) | مم | 3 ± 0.3 | 3 ± 0.3 | 3 ± 0.3 |
| اختلاف الطور في زمن الإغلاق والفتح | مللي ثانية | ≤2 | ≤2 | ≤2 |
| زمن ارتداد التلامس عند الإغلاق | مللي ثانية | ≤2 | ≤2 | ≤2 |
| متوسط سرعة الإغلاق | م/ث | 1.0 ± 0.2 | 1.0 ± 0.2 | 1.0 ± 0.2 |
| متوسط سرعة الفتح | م/ث | 0.7 ± 0.15 | 0.7 ± 0.15 | 0.7 ± 0.15 |
| زمن الفتح عند أعلى جهد تشغيل | مللي ثانية | 15–50 | 15–50 | 15–50 |
| زمن الفتح عند أقل جهد تشغيل | مللي ثانية | 30–60 | 30–60 | 30–60 |
| زمن الإغلاق | مللي ثانية | 25–50 | 25–50 | 25–50 |
| مقاومة الدائرة الرئيسية لكل طور | مايكرو أوم | ≤120 (مع G ≤ 200) | ≤120 (مع G ≤ 200) | ≤120 (مع G ≤ 200) |
| السماكة التراكمية المسموح بها لبلى التلامس | مم | 3 | 3 | 3 |
| الوزن | كغ | 152 (مع G180) | 152 (مع G180) | 152 (مع G180) |
| المسافة بين مراكز الأطوار | مم | 175 ± 1.5 | 175 ± 1.5 | 175 ± 1.5 |
التركيب والتوصيلات

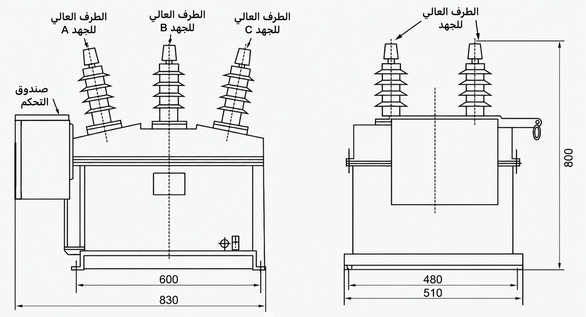

أبعاد التركيب
المكونات الرئيسية: 1. شفرة التلامس، 2. قاعدة التلامس، 3. دعامة شفرة التلامس، 4. قضيب السحب المعزول، 5. مقبض التشغيل، 6. دعامة مفتاح العزل، 7. قاطع الدارة
| البعد | القيمة (مم) |
|---|---|
| المسافة بين مراكز الأطوار | 175 ± 1.5 |
| مسافة التلامس | 11 ± 1 |
| التجاوز | 3 ± 0.3 |
تأكد من التركيب الصحيح على هيكل داعم مستقر مع توفير مسافة كافية للتشغيل والصيانة. وتحقق من محاذاة شفرات التلامس أثناء التركيب لتجنب الإجهاد الميكانيكي.
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن تركيب قاطع الدارة ZW8-12 في البيئات القاسية والمغبرة؟
نعم، مناسب لبيئات التلوث من الدرجة V. يتحمل سرعات رياح تصل إلى 34 م/ث ودرجات حرارة من -40°م إلى +40°م. يُرجى استشارة المصنّع للظروف غير القياسية.
Q2: أي تيار قصر مقطوع يجب اختياره لشبكة التوزيع؟
يعتمد ذلك على مستوى القصر في الشبكة. يتوفر القاطع بتيارات قطع 6.3 أو 12.5 أو 20 كيلو أمبير. حدد تيار القصر الفعلي لتأكيد الطراز المناسب مع المصنّع.
Q3: هل يصلح القاطع للمشاريع الجبلية المرتفعة؟
يعمل بكفاءة حتى ارتفاع 3000 متر. للمشاريع التي تتجاوز هذا الارتفاع، تتطلب مواصفات العزل تعديلات خاصة. تواصل معنا لتأكيد متطلبات العزل للموقع المحدد.
Q4: ما التطبيق الرئيسي لقاطع الدارة الفراغي الخارجي هذا؟
يُستخدم لحماية وتحويل دوائر الجهد 12 كيلوفولت في شبكات التوزيع الخارجية. يتميز بتيار مصنّف 630 أمبير ومستوى عزل 75 كيلوفولت لنبضات البرق. راجع الكتيّب الفني لمزيد من التفاصيل.
Q5: هل يوفر المصنّع حلولاً مخصصة لظروف التشغيل الخاصة؟
نعم، تتوفر خيارات تخصيص للبيئات غير القياسية. القاطع مصمم أساساً لظروف خالية من الاهتزازات والزلازل. يُرجى إرسال مواصفات الموقع لاستشارة فريق الهندسة.
Q6: ما القيم المصنفة للتيار والجهد في طراز ZW8-12؟
الجهد المصنّف هو 12 كيلوفولت والتيار المصنّف 630 أمبير. يتحمل القاطع تيار قصر ذروي يصل إلى 50 كيلو أمبير في الطراز الأعلى. تأكد من مطابقة الأحمال لهذه المواصفات.
