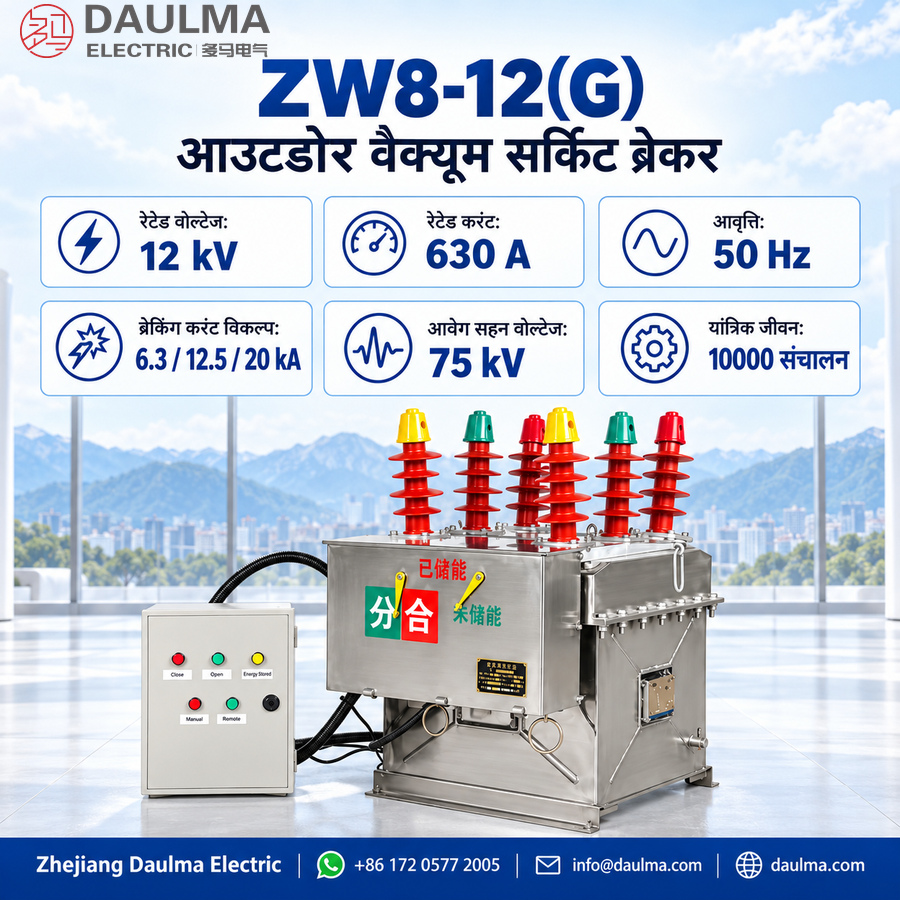

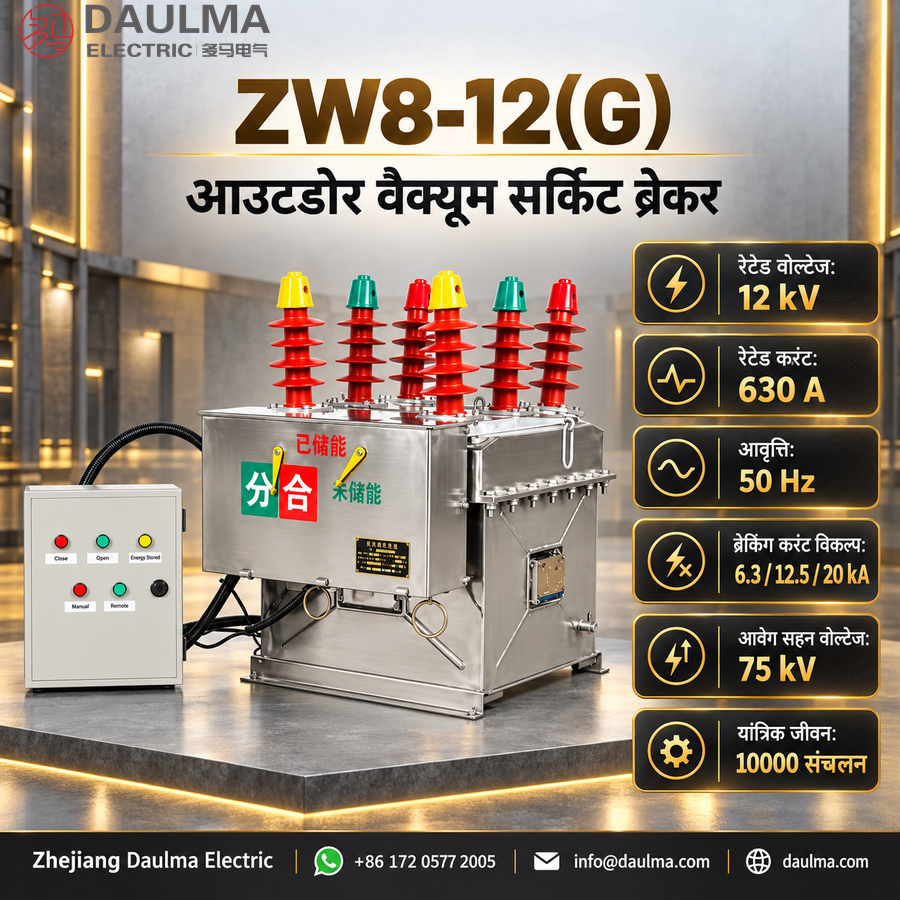

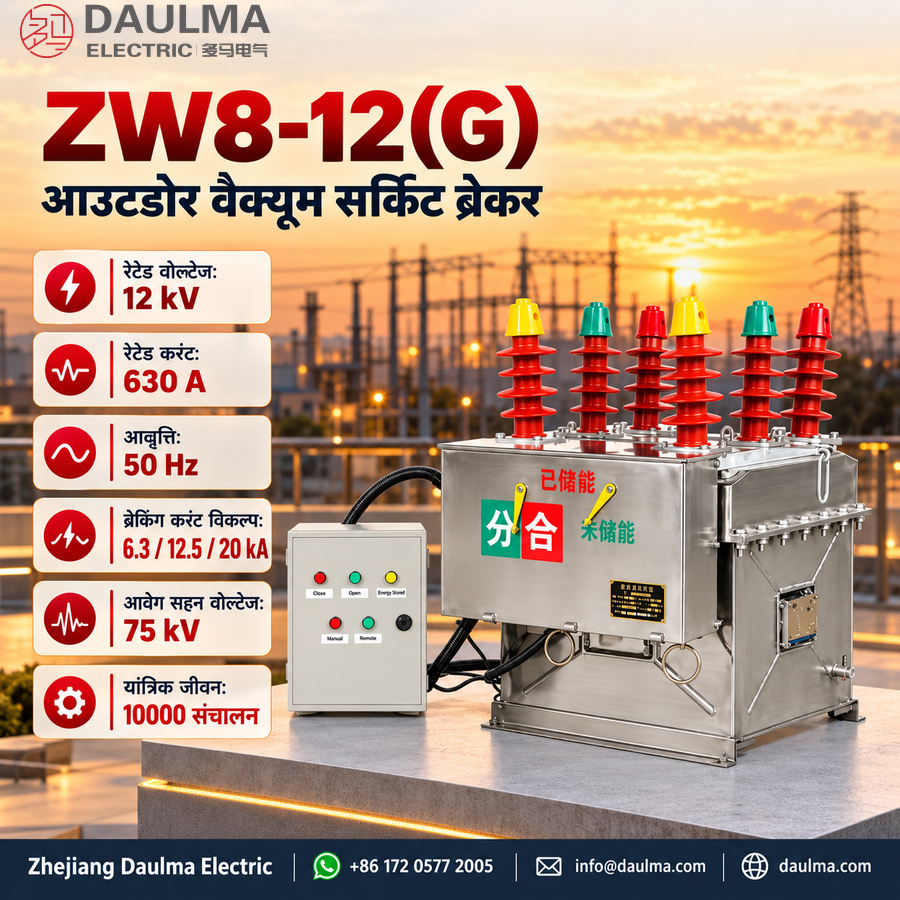

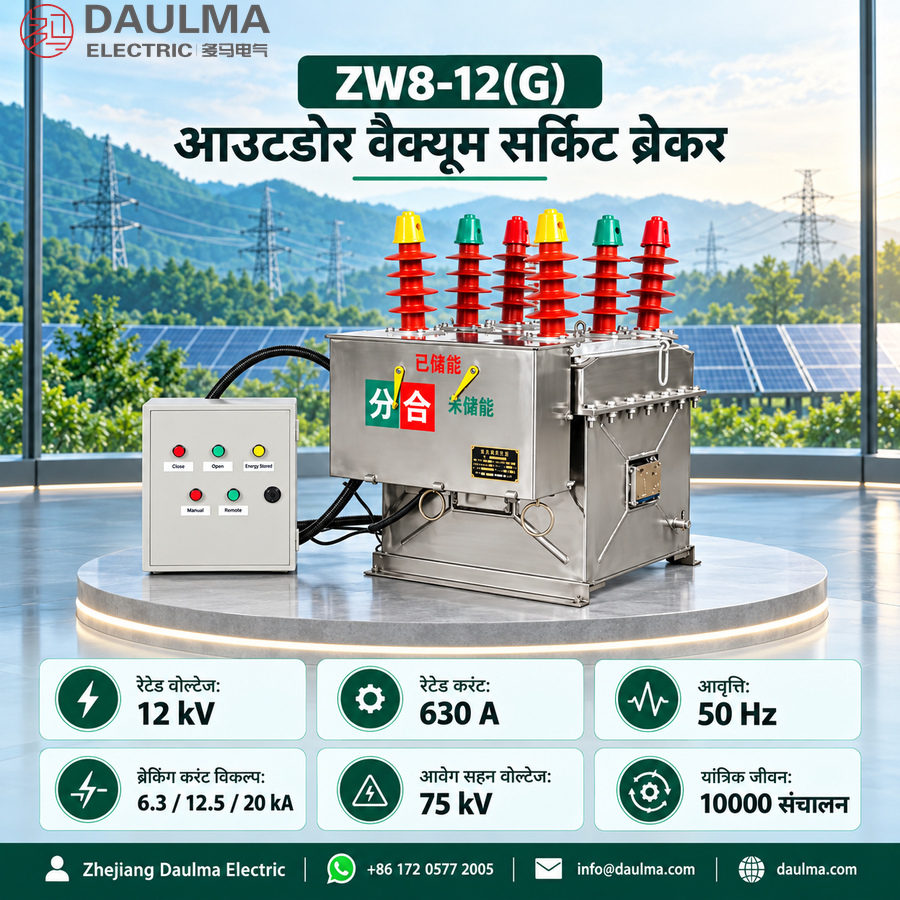

ZW8-12(G) आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर 12kV, तीन-फेज़ AC पावर सिस्टम (50Hz) के लिए डिज़ाइन किया गया है। इसका मुख्य उपयोग ग्रामीण वितरण नेटवर्क, शहरी ग्रिड और छोटे पैमाने के पावर सिस्टम में लोड करंट, ओवरलोड और शॉर्ट-सर्किट दोषों के विरुद्ध विश्वसनीय नियंत्रण व सुरक्षा प्रदान करने के लिए किया जाता है।
एकीकृत धातु-आवृत डिज़ाइन के साथ, तीन-फेज़ वैक्यूम इंटरप्टर SMC इंसुलेटिंग सामग्री वाले मजबूत एन्क्लोजर में स्थापित होते हैं, जो फेज-टू-फेज और फेज-टू-ग्राउंड इंसुलेशन की उच्च शक्ति सुनिश्चित करता है। ZW8-12G वैरिएंट में एक आइसोलेटिंग स्विच शामिल है, जो सेक्शनलाइज़र के रूप में कार्य करता है और CT23 स्प्रिंग-ऑपरेटेड मैकेनिज्म का उपयोग करता है, जिसमें मैनुअल व इलेक्ट्रिक ऑपरेशन दोनों विकल्प उपलब्ध हैं।
यह ब्रेकर क्लोजिंग व ओपनिंग करंट प्रबंधन के लिए उन्नत नियंत्रण कार्यों को एकीकृत करता है और वैकल्पिक रिमोट कंट्रोल यूनिट के माध्यम से स्मार्ट ग्रिड एप्लीकेशन का समर्थन करता है, जिससे रिमोट कंट्रोल, मापन, संचार और समायोजन (“चार रिमोट”) संभव हो जाता है।
निर्माण विवरण
ZW8-12(G) तीन-फेज़ पिलर-प्रकार का ड्राई डिज़ाइन अपनाता है, जिसमें पूर्ण रूप से सीलबंद निर्माण होता है, जो नमी व संघनन के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है—गर्म व आर्द्र जलवायु के लिए आदर्श। टर्मिनल मार्किंग मानक परंपराओं के अनुसार है: एम्बेडेड करंट ट्रांसफॉर्मर के लिए प्राथमिक टर्मिनल P1/P2 और द्वितीयक टर्मिनल S1/S2। इस उपकरण में प्रति-फेज फ्यूज के साथ एक एम्बेडेड पोटेंशियल ट्रांसफॉर्मर (PT) और ग्राउंड फॉल्ट सुरक्षा के लिए जीरो-सीक्वेंस करंट ट्रांसफॉर्मर शामिल है। सुरक्षा चेतावनी: रखरखाव से पहले हमेशा सिस्टम को डी-एनर्जाइज़ करें और आइसोलेशन की पुष्टि करें; लोड के तहत कभी भी आइसोलेटिंग स्विच का संचालन न करें।

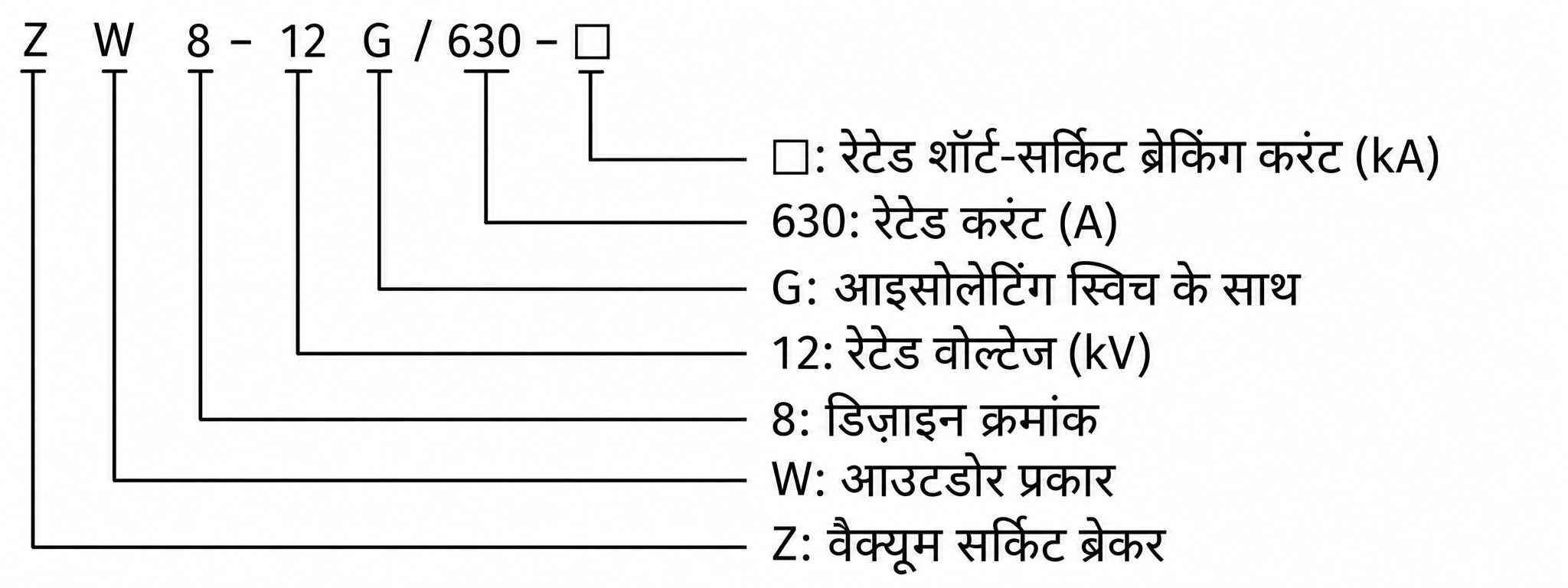

प्रकार नामकरण
- Z: वैक्यूम सर्किट ब्रेकर
- W: आउटडोर प्रकार
- 8: डिज़ाइन अनुक्रम संख्या
- 12: रेटेड वोल्टेज (kV)
- G: एकीकृत आइसोलेटिंग स्विच के साथ
- /630: रेटेड करंट (A)
- -□: रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (kA)
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- तापमान: -40°C से +40°C
- ऊँचाई: ≤3000 m (इससे अधिक पर इंसुलेशन समायोजन आवश्यक)
- प्रदूषण स्तर: ग्रेड V वातावरण (धूल, धुआँ, नमक का कोहरा सहित) के लिए उपयुक्त
- पवन वेग: ≤34 m/s (700 Pa दबाव के बराबर)
- कंपन व भूकंप: बाहरी कंपन या भूकंपीय प्रभाव नगण्य माना जाता है
- कस्टम वातावरण: गैर-मानक परिस्थितियों के लिए निर्माता से अनुकूलित समाधान हेतु परामर्श करें
तकनीकी पैरामीटर
| आइटम | इकाई | ZW8-12(G) /630-6.3kA |
ZW8-12.5kA /630-12.5kA |
ZW8-12(G) /630-20kA |
|---|---|---|---|---|
| रेटेड वोल्टेज | kV | 12 | 12 | 12 |
| रेटेड करंट | A | 630 | 630 | 630 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | kA | 6.3 | 12.5 | 20 |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक) | kA | 16 | 31.5 | 50 |
| रेटेड पीक विथस्टैंड करंट | kA | 16 | 31.5 | 50 |
| रेटेड शॉर्ट-टाइम विथस्टैंड करंट | kA | 6.3 | 12.5 | 20 |
| रेटेड इंसुलेशन स्तर | लाइटनिंग इम्पल्स विथस्टैंड वोल्टेज (पीक) | 75 | 75 | 75 |
| 1 मिनट पावर फ्रीक्वेंसी विथस्टैंड वोल्टेज | 42 | 42 | 42 | |
| रेटेड ऑपरेटिंग अनुक्रम | ओपन–0.3s–क्लोज-ओपन–180s–क्लोज ओपन | ओपन–0.3s–क्लोज-ओपन–180s–क्लोज ओपन | ओपन–0.3s–क्लोज-ओपन–180s–क्लोज ओपन | |
| यांत्रिक जीवन | संचालन | 10000 | 10000 | 10000 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम्स | बार | 30 | 30 | 30 |
| ऑपरेटिंग मैकेनिज्म का क्लोजिंग वोल्टेज | V | 110, 220 | 110, 220 | 110, 220 |
| ऑपरेटिंग मैकेनिज्म का ओपनिंग वोल्टेज | V | 110, 220 | 110, 220 | 110, 220 |
| कॉन्टैक्ट दूरी | mm | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| ओवरट्रैवल (कॉन्टैक्ट स्प्रिंग कंप्रेशन लंबाई) | mm | 3 ± 0.3 | 3 ± 0.3 | 3 ± 0.3 |
| क्लोजिंग व ओपनिंग का फेज असंगति | ms | ≤2 | ≤2 | ≤2 |
| कॉन्टैक्ट क्लोजिंग बाउंस समय | ms | ≤2 | ≤2 | ≤2 |
| औसत क्लोजिंग गति | m/s | 1.0 ± 0.2 | 1.0 ± 0.2 | 1.0 ± 0.2 |
| औसत ओपनिंग गति | m/s | 0.7 ± 0.15 | 0.7 ± 0.15 | 0.7 ± 0.15 |
| अधिकतम ऑपरेटिंग वोल्टेज पर ओपनिंग समय | ms | 15–50 | 15–50 | 15–50 |
| न्यूनतम ऑपरेटिंग वोल्टेज पर ओपनिंग समय | ms | 30–60 | 30–60 | 30–60 |
| क्लोजिंग समय | ms | 25–50 | 25–50 | 25–50 |
| प्रत्येक फेज मुख्य सर्किट का प्रतिरोध | μΩ | ≤120 (G के साथ ≤ 200) | ≤120 (G के साथ ≤ 200) | ≤120 (G के साथ ≤ 200) |
| कॉन्टैक्ट वियर की अनुमत संचयी मोटाई | mm | 3 | 3 | 3 |
| वजन | kg | 152 (G180 के साथ) | 152 (G180 के साथ) | 152 (G180 के साथ) |
| फेज सेंटर दूरी | mm | 175 ± 1.5 | 175 ± 1.5 | 175 ± 1.5 |
इंस्टॉलेशन और वायरिंग

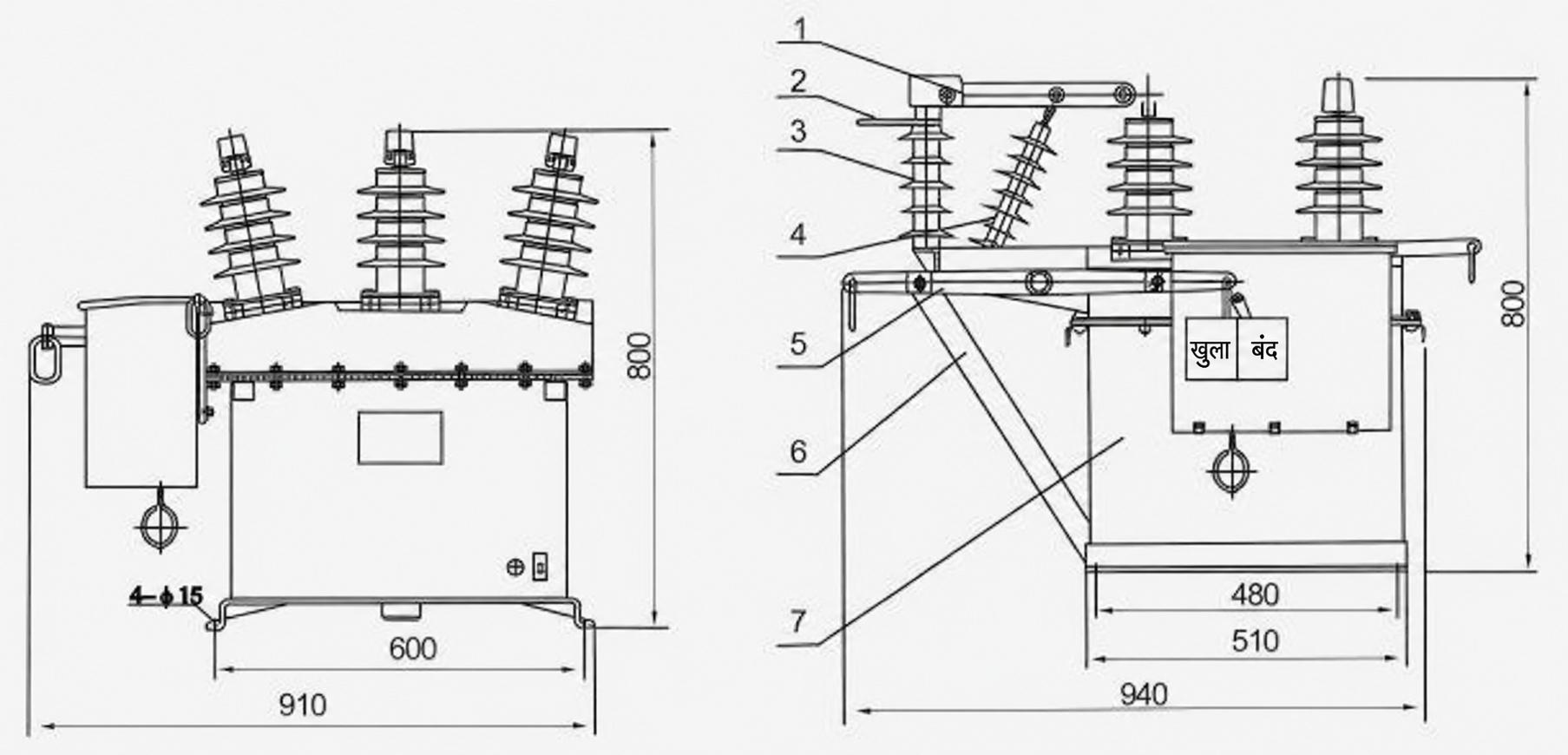

स्थापना के आयाम
मुख्य घटक: 1. कॉन्टैक्ट ब्लेड, 2. कॉन्टैक्ट बेस, 3. कॉन्टैक्ट ब्लेड सपोर्ट, 4. इंसुलेटेड पुल रॉड, 5. ऑपरेटिंग हैंडल, 6. आइसोलेशन स्विच सपोर्ट, 7. सर्किट ब्रेकर
| आयाम | मान (mm) |
|---|---|
| फेज सेंटर दूरी | 175 ± 1.5 |
| कॉन्टैक्ट दूरी | 11 ± 1 |
| ओवरट्रैवल | 3 ± 0.3 |
संचालन व रखरखाव के लिए पर्याप्त क्लीरेंस के साथ स्थिर सपोर्ट संरचना पर उचित माउंटिंग सुनिश्चित करें। यांत्रिक तनाव से बचने के लिए स्थापना के दौरान कॉन्टैक्ट ब्लेड के संरेखण की पुष्टि करें।
चयन और सामान्य प्रश्न
चयन मार्गदर्शिका
- सिस्टम वोल्टेज व करंट: पुष्टि करें कि सिस्टम 12kV पर कार्य करता है और लोड करंट ≤630A है।
- फॉल्ट लेवल: स्थापना बिंदु पर संभावित फॉल्ट करंट के आधार पर रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (6.3kA, 12.5kA या 20kA) चुनें।
- आइसोलेटिंग कार्य: यदि दृश्यमान आइसोलेशन व सेक्शनलाइज़िंग क्षमता आवश्यक है, तो ZW8-12G चुनें।
- नियंत्रण विधि: स्वचालन आवश्यकताओं के आधार पर मैनुअल, इलेक्ट्रिक, इंफ्रारेड या GPRS-सक्षम रिमोट कंट्रोल निर्दिष्ट करें।
- पर्यावरणीय परिस्थितियाँ: सुनिश्चित करें कि स्थल तापमान, ऊँचाई व प्रदूषण ग्रेड आवश्यकताओं को पूरा करता है; चरम परिस्थितियों के लिए संशोधन माँगें।
- स्मार्ट ग्रिड एकीकरण: स्वचालित वितरण प्रणालियों में सुरक्षा व टेलीमेट्री के लिए एम्बेडेड PT व जीरो-सीक्वेंस CT शामिल करें।
- माउंटिंग व स्थान: उपलब्ध स्थान की पुष्टि करें कि यह स्थापना आयामों से मेल खाता है और संचालन के लिए सुरक्षित पहुँच प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ZW8-12(G) ब्रेकर का रेटेड वोल्टेज व करंट क्या है?
ZW8-12(G) 12kV सिस्टम के लिए रेटेड है और सभी वैरिएंट में 630A का निरंतर करंट रेटिंग प्रदान करता है।
प्रश्न 2: क्या ZW8-12(G) ब्रेकर को स्मार्ट ग्रिड में एकीकृत किया जा सकता है?
हाँ, यह वैकल्पिक GPRS संचार मॉड्यूल के माध्यम से स्मार्ट ग्रिड एकीकरण का समर्थन करता है, जिससे रिमोट कंट्रोल, रियल-टाइम मॉनिटरिंग, डेटा अधिग्रहण और पैरामीटर समायोजन संभव होता है।
प्रश्न 3: यह ब्रेकर किन पर्यावरणीय परिस्थितियों के लिए उपयुक्त है?
यह -40°C से +40°C तापमान, 3000 मीटर तक की ऊँचाई और प्रदूषण डिग्री V वर्गीकृत भारी प्रदूषित वातावरण में विश्वसनीय रूप से कार्य करता है।
प्रश्न 4: क्या ब्रेकर में फॉल्ट डिटेक्शन सुविधाएँ शामिल हैं?
हाँ, इसमें ग्राउंड फॉल्ट का पता लगाने और सुरक्षा अलार्म या ट्रिप ट्रिगर करने के लिए एक एम्बेडेड जीरो-सीक्वेंस करंट ट्रांसफॉर्मर शामिल है।
प्रश्न 5: ZW8-12(G) का यांत्रिक जीवन क्या है?
यह ब्रेकर 10,000 यांत्रिक संचालनों के लिए डिज़ाइन किया गया है, जो सामान्य वितरण अनुप्रयोगों में न्यूनतम रखरखाव के साथ लंबी सेवा जीवन सुनिश्चित करता है।
Frequently Asked Questions
Q1: 12kV ZW8-12(G) आउटडोर वैक्यूम सर्किट ब्रेकर के मुख्य अनुप्रयोग क्या हैं?
यह 12kV आउटडोर पावर डिस्ट्रीब्यूशन सिस्टम में प्रोटेक्शन के लिए डिज़ाइन किया गया है। इसकी रेटेड करंट 630A है। सटीक अनुप्रयोग के लिए फैक्ट्री से संपर्क करें।
Q2: क्या इसे 3000 मीटर से अधिक ऊँचाई पर स्थापित किया जा सकता है?
मानक मॉडल 3000 मीटर तक की ऊँचाई के लिए उपयुक्त है। अधिक ऊँचाई पर इंसुलेशन समायोजन आवश्यक होता है। कृपया साइट की ऊँचाई के साथ तकनीकी पुष्टि करें।
Q3: उपलब्ध शॉर्ट-सर्किट ब्रेकिंग करंट रेटिंग्स कौन सी हैं?
यह ब्रेकर 6.3kA, 12.5kA, और 20kA शॉर्ट-सर्किट ब्रेकिंग करंट रेटिंग्स में उपलब्ध है। सभी मॉडल्स का रेटेड करंट 630A है। प्रोजेक्ट आवश्यकता के अनुसार सही रेटिंग चुनें।
Q4: ग्रेड V प्रदूषण स्तर वाले वातावरण के लिए यह क्यों उपयुक्त है?
इसकी 75kV लाइटनिंग इम्पल्स विथस्टैंड वोल्टेज रेटिंग धूल और नमक के कोहरे से सुरक्षा देती है। यह ग्रेड V वातावरण के लिए उपयुक्त है।
Q5: गैर-मानक परिस्थितियों के लिए कस्टम समाधान कब आवश्यक होते हैं?
जब तापमान -40°C से +40°C की सीमा से बाहर हो, तब कस्टमाइज़ेशन आवश्यक है। मानक मॉडल इस सीमा में काम करते हैं। विशेष आवश्यकताओं के लिए निर्माता से परामर्श लें।
Q6: सभी मॉडल्स की 1 मिनट पावर फ्रीक्वेंसी विथस्टैंड वोल्टेज रेटिंग कितनी है?
सभी 12kV मॉडल्स की 1 मिनट पावर फ्रीक्वेंसी विथस्टैंड वोल्टेज रेटिंग 42kV है। यह मानक इंसुलेशन स्तर सुनिश्चित करता है। शिपमेंट से पहले फैक्ट्री टेस्ट रिपोर्ट माँगें।
Q7: बाहरी कंपन और पवन वेग के प्रति यह ब्रेकर कैसे प्रतिक्रिया करता है?
यह 34 m/s (700 Pa) तक के पवन वेग को सहन कर सकता है। बाहरी कंपन या भूकंपीय प्रभाव नगण्य माना जाता है। अत्यधिक भूकंपीय क्षेत्रों के लिए तकनीकी विभाग से सलाह लें।
