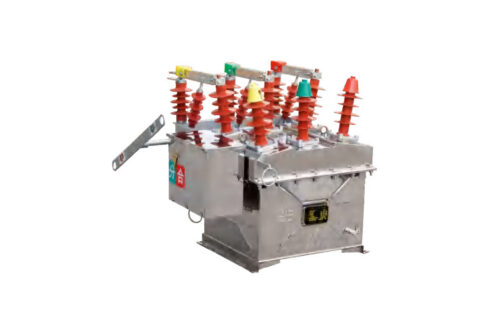

Pemutus Litar Vakum Voltan Tinggi Luar ZW8-12(G) direka untuk sistem kuasa AC tiga fasa 12kV berfrekuensi 50Hz. Ia terutamanya digunakan dalam rangkaian pengagihan luar bandar, grid bandar, dan sistem kuasa berskala kecil untuk mengawal serta melindungi secara boleh percaya terhadap arus beban, lebihan beban, dan kerosakan litar pintas.
Dengan reka bentuk tertutup logam bersepadu, pemutus vakum tiga fasa ditempatkan di dalam enjap berketahanan tinggi menggunakan bahan penebat SMC, memastikan kekuatan penebatan fasa-ke-fasa dan fasa-ke-tanah yang tinggi. Varian ZW8-12G dilengkapi suis pengasing, berfungsi sebagai pemisah seksyen, dan menggunakan mekanisme berpegas CT23 dengan pilihan kendalian manual dan elektrik.
Pemutus ini mengintegrasikan fungsi kawalan lanjutan untuk pengurusan arus tutup dan buka, serta menyokong aplikasi grid pintar melalui unit kawalan jauh pilihan, membolehkan kawalan jauh, pengukuran, komunikasi, dan pelarasan (empat fungsi jauh).
Butiran Pembinaan
ZW8-12(G) mengguna reka bentuk jenis tiang tiga fasa kering dengan pembinaan kedap sepenuhnya, memberikan rintangan cemerlang terhadap kelembapan dan kondensasi—sesuai untuk iklim panas dan lembap. Penanda terminal mengikut konvensyen piawai: terminal primer dilabel P1/P2 dan terminal sekunder S1/S2 untuk transformer arus terbina dalam. Peranti ini termasuk Transformer Potensi (PT) terbina dalam dengan fius setiap fasa dan transformer arus urutan sifar untuk perlindungan kerosakan tanah. Amaran Keselamatan: Sentiasa putuskan bekalan dan sahkan pengasingan sebelum penyelenggaraan; jangan sekali-kali kendalikan suis pengasing dalam keadaan berbeban.
Penamaan Jenis
- Z: Pemutus litar vakum
- W: Jenis luar
- 8: Nombor turutan rekabentuk
- 12: Voltan berkadar (kV)
- G: Dengan suis pengasing bersepadu
- /630: Arus berkadar (A)
- -□: Arus pemutusan litar pintas berkadar (kA)
Parameter teknikal
Keadaan Perkhidmatan
- Suhu: -40°C hingga +40°C
- Ketinggian: ≤3000 m (pelarasan penebatan diperlukan melebihi ini)
- Tahap Pencemaran: Sesuai untuk persekitaran Gred V (termasuk habuk, asap, kabus garam)
- Kelajuan Angin: ≤34 m/s (bersamaan tekanan 700 Pa)
- Getaran & Seismik: Getaran luaran atau kesan seismik dianggap tidak ketara
- Persekitaran Tersuai: Untuk keadaan bukan piawai, rujuk pengilang untuk penyelesaian disesuaikan
Parameter Teknikal
| Item | Unit | ZW8-12(G) /630-6.3kA |
ZW8-12.5kA /630-12.5kA |
ZW8-12(G) /630-20kA |
|---|---|---|---|---|
| Voltan Berkadar | kV | 12 | 12 | 12 |
| Arus Berkadar | A | 630 | 630 | 630 |
| Arus Pemutusan Litar Pintas Berkadar | kA | 6.3 | 12.5 | 20 |
| Arus Pembuatan Litar Pintas Berkadar (Puncak) | kA | 16 | 31.5 | 50 |
| Arus Ketahanan Puncak Berkadar | kA | 16 | 31.5 | 50 |
| Arus Ketahanan Jangka Pendek Berkadar | kA | 6.3 | 12.5 | 20 |
| Tahap Penebatan Berkadar | Voltan Ketahanan Impuls Kilat (Puncak) | 75 | 75 | 75 |
| Voltan Ketahanan Frekuensi Kuasa 1 minit | 42 | 42 | 42 | |
| Jujukan Pengendalian Berkadar | Buka–0.3s–Tutup-Buka–180s–Tutup Buka | Buka–0.3s–Tutup-Buka–180s–Tutup Buka | Buka–0.3s–Tutup-Buka–180s–Tutup Buka | |
| Hayat Mekanikal | Operasi | 10000 | 10000 | 10000 |
| Bilangan Pemutusan Arus Litar Pintas Berkadar | Kali | 30 | 30 | 30 |
| Voltan Tutup Mekanisme Pengendalian | V | 110, 220 | 110, 220 | 110, 220 |
| Voltan Buka Mekanisme Pengendalian | V | 110, 220 | 110, 220 | 110, 220 |
| Jarak Sentuh | mm | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| Lebihan Perjalanan (Panjang Mampatan Spring Sentuh) | mm | 3 ± 0.3 | 3 ± 0.3 | 3 ± 0.3 |
| Perbezaan Fasa Tutup dan Buka | ms | ≤2 | ≤2 | ≤2 |
| Masa Lantunan Tutup Sentuh | ms | ≤2 | ≤2 | ≤2 |
| Kelajuan Purata Tutup | m/s | 1.0 ± 0.2 | 1.0 ± 0.2 | 1.0 ± 0.2 |
| Kelajuan Purata Buka | m/s | 0.7 ± 0.15 | 0.7 ± 0.15 | 0.7 ± 0.15 |
| Masa Buka pada Voltan Pengendalian Maksimum | ms | 15–50 | 15–50 | 15–50 |
| Masa Buka pada Voltan Pengendalian Minimum | ms | 30–60 | 30–60 | 30–60 |
| Masa Tutup | ms | 25–50 | 25–50 | 25–50 |
| Rintangan Litar Utama Setiap Fasa | μΩ | ≤120 (dengan G ≤ 200) | ≤120 (dengan G ≤ 200) | ≤120 (dengan G ≤ 200) |
| Ketebalan Terkumpul Kebenaran Haus Sentuh | mm | 3 | 3 | 3 |
| Berat | kg | 152 (dengan G180) | 152 (dengan G180) | 152 (dengan G180) |
| Jarak Pusat Fasa | mm | 175 ± 1.5 | 175 ± 1.5 | 175 ± 1.5 |
Pemasangan dan pendawaian
Dimensi Pemasangan
Komponen Utama: 1. Bilah Sentuh, 2. Tapak Sentuh, 3. Sokongan Bilah Sentuh, 4. Rod Tarik Bertebat, 5. Pemegang Pengendalian, 6. Sokongan Suis Pengasing, 7. Pemutus Litar
| Dimensi | Nilai (mm) |
|---|---|
| Jarak Pusat Fasa | 175 ± 1.5 |
| Jarak Sentuh | 11 ± 1 |
| Lebihan Perjalanan | 3 ± 0.3 |
Pastikan pelekapan betul pada struktur sokongan stabil dengan ruang lega mencukupi untuk pengendalian dan penyelenggaraan. Sahkan keselarian bilah sentuh semasa pemasangan untuk mengelakkan tegasan mekanikal.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Voltan & Arus Sistem: Sahkan sistem beroperasi pada 12kV dengan arus beban ≤630A.
- Tahap Gangguan: Pilih arus pemutusan litar pintas berkadar (6.3kA, 12.5kA, atau 20kA) berdasarkan arus gangguan prospektif di titik pemasangan.
- Fungsi Pengasingan: Pilih ZW8-12G jika pengasingan kelihatan dan keupayaan pemisahan seksyen diperlukan.
- Kaedah Kawalan: Nyatakan kendalian manual, elektrik, infra merah, atau kawalan jauh ber-GPRS mengikut keperluan automasi.
- Keadaan Alam Sekitar: Pastikan tapak memenuhi keperluan suhu, ketinggian, dan gred pencemaran; minta pengubahsuaian untuk keadaan ekstrem.
- Integrasi Grid Pintar: Sertakan PT terbina dalam dan CT urutan sifar untuk perlindungan dan telemetri dalam sistem pengagihan automatik.
- Pelekapan & Ruang: Sahkan ruang yang tersedia sepadan dengan dimensi pemasangan dan membenarkan akses selamat untuk pengendalian.
Soalan Lazim
Q1: Apakah voltan dan arus berkadar pemutus ZW8-12(G)?
ZW8-12(G) diberi kadar untuk sistem 12kV dengan kadar arus berterusan 630A merentasi semua varian.
Q2: Bolehkah pemutus ZW8-12(G) diintegrasikan ke dalam grid pintar?
Ya, ia menyokong integrasi grid pintar melalui modul komunikasi GPRS pilihan, membolehkan kawalan jauh, pemantauan masa nyata, pengumpulan data, dan pelarasan parameter.
Q3: Apakah keadaan alam sekitar yang sesuai untuk pemutus ini?
Ia beroperasi dengan boleh percaya dari -40°C hingga +40°C, pada ketinggian sehingga 3000 meter, dan dalam persekitaran sangat tercemar yang diklasifikasikan sebagai Darjah Pencemaran V.
Q4: Adakah pemutus ini mempunyai ciri pengesanan kerosakan?
Ya, ia dilengkapi transformer arus urutan sifar terbina dalam khusus untuk mengesan kerosakan tanah dan mencetuskan isyarat amaran atau trip perlindungan.
Q5: Apakah hayat mekanikal ZW8-12(G)?
Pemutus ini direka untuk 10,000 operasi mekanikal, memastikan hayat perkhidmatan panjang dengan penyelenggaraan minimum dalam aplikasi pengagihan biasa.
Soalan Lazim
Q1: Apakah pilihan arus pemutusan litar pintas untuk ZW8-12(G)?
Tiga pilihan tersedia: 6.3kA, 12.5kA, dan 20kA. Semua model mempunyai arus terkadar 630A dan voltan ketahanan impuls kilat 75kV. Nyatakan tahap arus pincang rangkaian anda semasa memesan.
Q2: Bolehkah pemutus litar vakum 12kV ini dipasang di kawasan tinggi?
Ya, sehingga ketinggian 3000 meter tanpa pengubahsuaian. Bagi ketinggian melebihi 3000m, pelarasan penebatan diperlukan. Hubungi pengilang untuk penyelesaian ketinggian tersuai.
Q3: Bila model tersuai bukan piawai boleh dihantar untuk projek khas?
Garis masa penghantaran untuk model bukan piawai tertakluk kepada pengesahan berdasarkan kerumitan teknikal. Sila berikan keperluan persekitaran atau teknikal khusus anda. Hubungi kami untuk jangka masa penghantaran yang tepat.
Q4: Bagaimana prestasi ZW8-12(G) di persekitaran pantai yang tercemar teruk?
Ia sesuai untuk persekitaran pencemaran Gred V, termasuk kabus garam, habuk, dan asap. Reka bentuk vakum luar memastikan penebatan yang boleh dipercayai. Sahkan keadaan tapak khusus dengan jurutera kami.
Q5: Mengapa ZW8-12(G) ideal untuk rangkaian pengagihan luar?
Ia menyediakan pensuisan 12kV, 630A yang boleh dipercayai dengan kapasiti pemutusan litar pintas tinggi sehingga 20kA. Reka bentuk luar yang teguh menahan suhu melampau dari -40°C hingga +40°C. Minta sebut harga untuk projek pencawang anda.
Q6: Adakah ujian kilang standard dilakukan sebelum penghantaran?
Ujian kilang standard dijalankan tertakluk kepada pengesahan projek. Laporan ujian spesifik boleh disediakan atas permintaan. Hubungi pasukan jualan untuk matriks ujian terperinci.
