Высоковольтный вакуумный выключатель для наружной установки ZW8-12(G) разработан для трехфазных сетей переменного тока напряжением 12 кВ с частотой 50 Гц. Он применяется преимущественно в сельских распределительных сетях, городских электрических сетях и небольших энергосистемах для надежного управления и защиты от рабочих токов, перегрузок и токов короткого замыкания.
Конструкция выполнена в виде цельного металлического корпуса: трехфазные вакуумные дугогасительные камеры размещены внутри прочного корпуса из изоляционного материала SMC, что обеспечивает высокую электрическую прочность между фазами и относительно земли. Модификация ZW8-12G оснащена разъединителем, выполняющим функцию секционирующего устройства, и пружинным приводом типа CT23 с возможностью ручного и электрического управления.
Выключатель интегрирует передовые функции управления токами включения и отключения и поддерживает применение в интеллектуальных сетях за счет опциональных блоков дистанционного управления, обеспечивающих удалённое управление, измерение, связь и регулирование («четыре удалённых»).
Конструктивные особенности
ZW8-12(G) выполнен по трехфазной колонковой сухой схеме с полной герметизацией, что обеспечивает отличную устойчивость к влаге и конденсации — идеально подходит для жаркого и влажного климата. Маркировка выводов соответствует стандартным обозначениям: первичные выводы обозначены как P1/P2, вторичные — S1/S2 для встроенных трансформаторов тока. Устройство включает встроенный трансформатор напряжения (ТН) с предохранителями на каждую фазу и трансформатор тока нулевой последовательности для защиты от однофазных замыканий на землю. Предупреждение по безопасности: Перед обслуживанием всегда отключайте питание и проверяйте наличие видимого разрыва цепи; никогда не включайте и не отключайте разъединитель под нагрузкой.

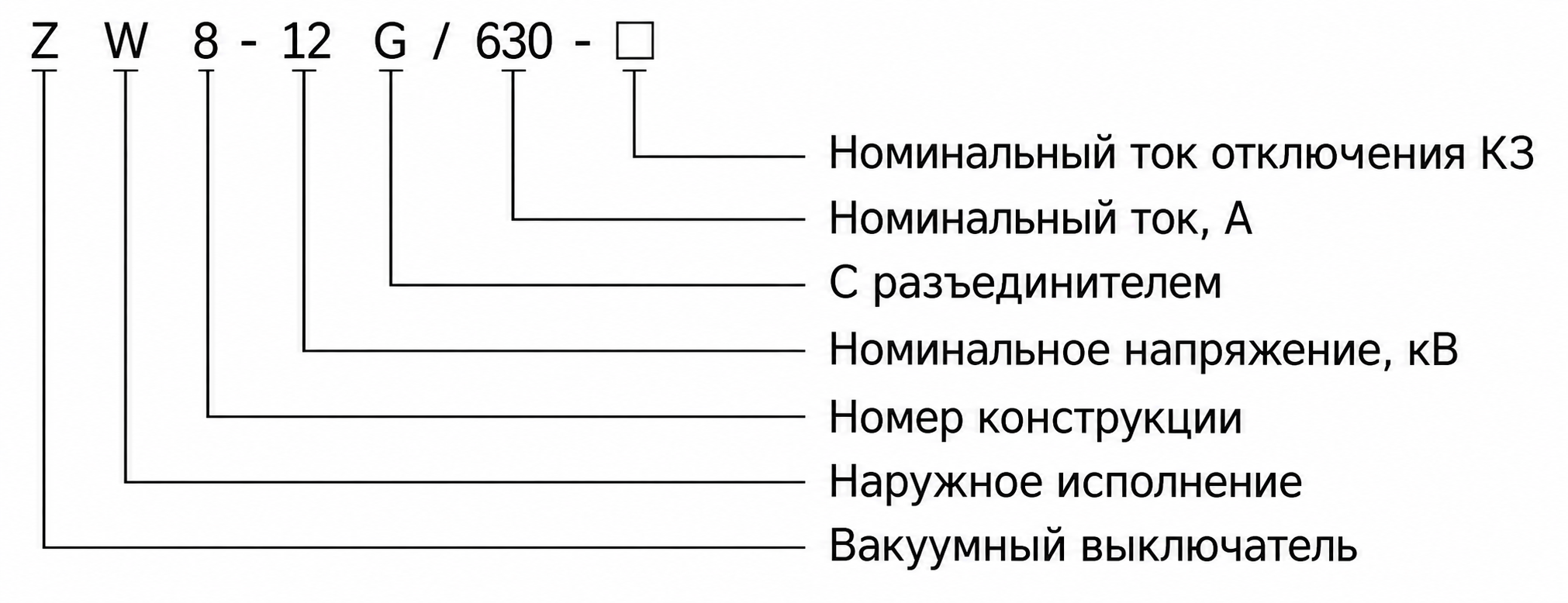

Расшифровка обозначения типа
- Z: Вакуумный выключатель
- W: Для наружной установки
- 8: Номер конструктивного исполнения
- 12: Номинальное напряжение (кВ)
- G: С встроенным разъединителем
- /630: Номинальный ток (А)
- -□: Номинальный ток отключения короткого замыкания (кА)
Технические параметры
Условия эксплуатации
- Температура: от –40 °C до +40 °C
- Высота над уровнем моря: ≤3000 м (при большей высоте требуется коррекция изоляции)
- Степень загрязнения: Подходит для условий степени V (включая пыль, дым, солевой туман)
- Скорость ветра: ≤34 м/с (соответствует давлению 700 Па)
- Вибрация и сейсмические воздействия: Предполагается отсутствие значительных внешних вибраций или сейсмических нагрузок
- Нестандартные условия: При нестандартных условиях обращайтесь к производителю за индивидуальными решениями
Технические параметры
| Параметр | Ед. изм. | ZW8-12(G) /630-6,3 кА |
ZW8-12 /630-12,5 кА |
ZW8-12(G) /630-20 кА |
|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | 12 | 12 |
| Номинальный ток | А | 630 | 630 | 630 |
| Номинальный ток отключения КЗ | кА | 6,3 | 12,5 | 20 |
| Номинальный ток включения КЗ (амплитудное значение) | кА | 16 | 31,5 | 50 |
| Номинальный амплитудный ток термической стойкости | кА | 16 | 31,5 | 50 |
| Номинальный ток термической стойкости (в течение 4 с) | кА | 6,3 | 12,5 | 20 |
| Номинальный уровень изоляции | Грозовой импульсный выдерживаемый вольтаж (амплитуда) | 75 | 75 | 75 |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин | 42 | 42 | 42 | |
| Номинальная последовательность операций | Откл.–0,3 с–Вкл.–Откл.–180 с–Вкл.–Откл. | Откл.–0,3 с–Вкл.–Откл.–180 с–Вкл.–Откл. | Откл.–0,3 с–Вкл.–Откл.–180 с–Вкл.–Откл. | |
| Механический ресурс | циклов | 10000 | 10000 | 10000 |
| Число отключений номинального тока КЗ | раз | 30 | 30 | 30 |
| Напряжение включения привода | В | 110, 220 | 110, 220 | 110, 220 |
| Напряжение отключения привода | В | 110, 220 | 110, 220 | 110, 220 |
| Ход контактов | мм | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| Дополнительный ход (величина сжатия контактной пружины) | мм | 3 ± 0,3 | 3 ± 0,3 | 3 ± 0,3 |
| Несовпадение фаз при включении и отключении | мс | ≤2 | ≤2 | ≤2 |
| Время подскока контактов при включении | мс | ≤2 | ≤2 | ≤2 |
| Средняя скорость включения | м/с | 1,0 ± 0,2 | 1,0 ± 0,2 | 1,0 ± 0,2 |
| Средняя скорость отключения | м/с | 0,7 ± 0,15 | 0,7 ± 0,15 | 0,7 ± 0,15 |
| Время отключения при максимальном напряжении питания | мс | 15–50 | 15–50 | 15–50 |
| Время отключения при минимальном напряжении питания | мс | 30–60 | 30–60 | 30–60 |
| Время включения | мс | 25–50 | 25–50 | 25–50 |
| Сопротивление главной цепи каждой фазы | мкОм | ≤120 (с G ≤ 200) | ≤120 (с G ≤ 200) | ≤120 (с G ≤ 200) |
| Допустимая суммарная величина износа контактов | мм | 3 | 3 | 3 |
| Масса | кг | 152 (с G180) | 152 (с G180) | 152 (с G180) |
| Межосевое расстояние фаз | мм | 175 ± 1,5 | 175 ± 1,5 | 175 ± 1,5 |
Установка и подключение
Габаритные размеры для монтажа
Основные компоненты: 1. Контактный нож, 2. Основание контакта, 3. Опора контактного ножа, 4. Изолированная тяга, 5. Рукоятка управления, 6. Опора разъединителя, 7. Выключатель
| Размер | Значение (мм) |
|---|---|
| Межосевое расстояние фаз | 175 ± 1,5 |
| Ход контактов | 11 ± 1 |
| Дополнительный ход | 3 ± 0,3 |
Обеспечьте надежное крепление на устойчивой опорной конструкции с достаточным зазором для эксплуатации и обслуживания. При монтаже проверьте соосность контактных ножей, чтобы избежать механических напряжений.
Подбор и частые вопросы
Руководство по выбору
- Напряжение и ток сети: Убедитесь, что система работает при напряжении 12 кВ и токе нагрузки ≤630 А.
- Уровень тока короткого замыкания: Выберите номинальный ток отключения (6,3 кА, 12,5 кА или 20 кА) в зависимости от ожидаемого тока короткого замыкания в точке установки.
- Функция разъединения: Выбирайте модель ZW8-12G, если требуется видимый разрыв цепи и возможность секционирования.
- Способ управления: Укажите тип управления — ручной, электрический, инфракрасный или с модулем GPRS — в зависимости от требований автоматизации.
- Условия эксплуатации: Убедитесь, что место установки соответствует требованиям по температуре, высоте над уровнем моря и степени загрязнения; для экстремальных условий запрашивайте специальные исполнения.
- Интеграция в интеллектуальную сеть: Включите встроенные ТН и трансформатор тока нулевой последовательности для защиты и телемеханики в автоматизированных распределительных сетях.
- Монтаж и габариты: Проверьте, что доступное пространство соответствует габаритам установки и обеспечивает безопасный доступ для обслуживания.
Часто задаваемые вопросы
Вопрос 1: Каковы номинальные напряжение и ток выключателя ZW8-12(G)?
Выключатель ZW8-12(G) рассчитан на работу в сетях 12 кВ с номинальным длительным током 630 А во всех исполнениях.
Вопрос 2: Можно ли интегрировать выключатель ZW8-12(G) в интеллектуальную сеть?
Да, он поддерживает интеграцию в интеллектуальные сети через опциональные модули связи GPRS, обеспечивая дистанционное управление, мониторинг в реальном времени, сбор данных и регулирование параметров.
Вопрос 3: В каких условиях окружающей среды допускается эксплуатация этого выключателя?
Он надежно работает при температуре от –40 °C до +40 °C, на высоте до 3000 м над уровнем моря и в условиях сильного загрязнения (степень загрязнения V).
Вопрос 4: Имеет ли выключатель функции обнаружения повреждений?
Да, он оснащен встроенным трансформатором тока нулевой последовательности, специально предназначенным для обнаружения однофазных замыканий на землю и формирования сигнала аварийной сигнализации или отключения.
Вопрос 5: Каков механический ресурс выключателя ZW8-12(G)?
Выключатель рассчитан на 10 000 механических операций, что обеспечивает длительный срок службы с минимальным техническим обслуживанием в типовых распределительных сетях.
Часто задаваемые вопросы
Q1: Какой ток отключения КЗ выбрать для сети с высокой нагрузкой?
Для сетей с высокой нагрузкой выбирайте модель на 20 кА. Выключатель ZW8-12(G) выпускается с токами отключения 6,3; 12,5 и 20 кА. Уточните расчетные токи КЗ на этапе проектирования.
Q2: Можно ли эксплуатировать выключатель на высоте более 3000 метров?
Стандартное исполнение рассчитано на высоту до 3000 м. Для высокогорных регионов требуется корректировка изоляции и специальные заводские доработки. Свяжитесь с нами для расчета нестандартных условий.
Q3: Подходит ли аппарат для работы в условиях сильного загрязнения и соленого тумана?
Да, модель соответствует степени загрязнения V. Вакуумный выключатель надежно работает в пыльной среде и при солевом тумане. Подтвердите класс среды в техническом задании.
Q4: Какие нестандартные условия эксплуатации доступны по специальному заказу?
Возможна адаптация под экстремальные температуры, сейсмические нагрузки или специфические вибрации. Изготовитель разрабатывает индивидуальные решения под требования проекта. Запросите опросный лист для уточнения деталей.
Q5: Какие заводские испытания проходят вакуумные выключатели перед отгрузкой?
Оборудование проходит обязательные приемо-сдаточные испытания в соответствии с заводским регламентом. Точный перечень тестов и протоколы включаются в паспорт изделия. Детали уточните при оформлении заказа.
Q6: Для каких распределительных сетей предназначен выключатель ZW8-12(G)?
Аппарат предназначен для коммутации и защиты наружных распределительных сетей напряжением 12 кВ. Номинальный ток составляет 630 А. Уточните совместимость с вашей схемой подстанции.
