Přehled
Napěťové měniče JDZ11-3/6/10A a JDZX11-10GA-185 jsou vnitřní jednofázové měniče s izolací z epoxidové pryskyřice určené pro střídavé rozvodné soustavy 3kV, 6kV a 10kV. Tyto přístroje převádějí vysoké primární napětí na standardizované sekundární signály (obvykle 100 V nebo 100/√3 V) pro použití v měřicích, ochranných a monitorovacích aplikacích.
Vyhovují normám IEC 61869 a nabízejí třídy přesnosti vhodné jak pro měření (např. 0,2; 0,5), tak pro ochranu (např. 3P, 6P). Modely JDZ11-A jsou určeny pro měření fázového napětí (fáze–fáze), zatímco varianty JDZX11-G umožňují měření fázového napětí proti zemi a detekci zbytkového napětí. Robustní izolace z epoxidové pryskyřice zajišťuje spolehlivý provoz ve vnitřních rozváděčích, distribučních skříních a měřicích panelech bez údržby potřebné u olejových konstrukcí.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí soustavy | 3kV / 6kV / 10kV |
| Primární napětí | 3kV, 6kV nebo 10kV (fáze–fáze nebo fáze–zem) |
| Sekundární napětí | 100 V nebo 100/√3 V |
| Kmitočet | 50 Hz nebo 60 Hz |
| Třída přesnosti (měření) | 0,2; 0,5 |
| Třída přesnosti (ochrana) | 3P, 6P |
| Typ izolace | Epoxidová pryskyřice (litá) |
| Provozní prostředí | Pouze vnitřní |
| Konfigurace vinutí | Jedno nebo dvojité sekundární vinutí (JDZX11-G může obsahovat zbytkové vinutí) |
| Tepelná třída | E (120 °C) |
| Zkratová odolnost | Dle IEC 61869 (dle třídy jmenovitého napětí) |
| Povrchová dráha | V souladu se stupněm znečištění 2 pro vnitřní prostředí |
Konstrukce
Série JDZ11 a JDZX11 má pevnou izolační konstrukci z epoxidové pryskyřice, která poskytuje vynikající dielektrickou pevnost, mechanickou stabilitu a odolnost vůči vlhkosti a prachu. Jádro a vinutí jsou plně zalita samozhášivou epoxidovou pryskyřicí za podmínek vakua, čímž se eliminují vzduchové dutiny a zabrání se částečným výbojům. Tato konstrukce zajišťuje dlouhodobou spolehlivost ve vnitřních středních napěťových prostředích bez nutnosti plnění olejem nebo pravidelné údržby. Kompaktní provedení usnadňuje integraci do běžných rozváděčů a měřicích prostor, přičemž svorkovnice jsou přístupné zepředu nebo shora v závislosti na orientaci montáže.
Technické parametry
Provozní podmínky
- Okolní teplota: -25 °C až +40 °C
- Nadm. výška: Nejvýše 1000 m n. m.
- Relativní vlhkost: Denní průměr max. 95 %, měsíční průměr max. 90 %
- Provozní prostředí: Vnitřní, bez korozivních plynů, nevýbušné, bez silných vibrací nebo nárazů
- Jmenovitý kmitočet: 50 Hz nebo 60 Hz
Technické parametry
Série JDZ11-3/6/10A a JDZX11-3/6/10G jsou vnitřní napěťové měniče s izolací z epoxidové pryskyřice určené pro měřicí, monitorovací a ochranné aplikace. Pracují v jmenovitých napěťových třídách 3kV, 6kV a 10kV při standardním rozsahu okolní teploty -25 °C až +40 °C a jsou vhodné pro instalaci do nadmořské výšky 1000 m.
Technická reference
| Typ | Jmenovité napětí |
Izolační úroveň (kV) |
Třída přesnosti & jmenovitý výkon |
Max. výkon (VA) |
|---|---|---|---|---|
| JDZX11-6GA/185 | 6/√3:0,1/√3:0,1/3 | 7,2/32/60 | 0,2/3P—50/100 0,2/6P—50/100 0,5/3P—150/100 0,5/6P—150/100 1,0/6P—300/100 |
800 |
| 6/√3:0,1/√3:0,1/√3:0,1/3 | 0,2/0,5/3P—20/40/100 0,2/0,5/6P—20/40/100 0,2/0,5/3P—30/30/100 0,2/0,5/6P—30/30/100 |
800 | ||
| JDZX11-10GA/185 | 10/√3:0,1/√3:0,1/3 | 10/42/75 | 0,2/3P—50/100 0,2/6P—50/100 0,5/3P—150/100 0,5/6P—150/100 1,0/6P—300/100 |
800 |
| 10/√3:0,1/√3:0,1/√3:0,1/3 | 0,2/0,5/3P—20/40/100 0,2/0,5/6P—20/40/100 0,2/0,5/3P—30/30/100 0,2/0,5/6P—30/30/100 |
800 |
Instalace a zapojení

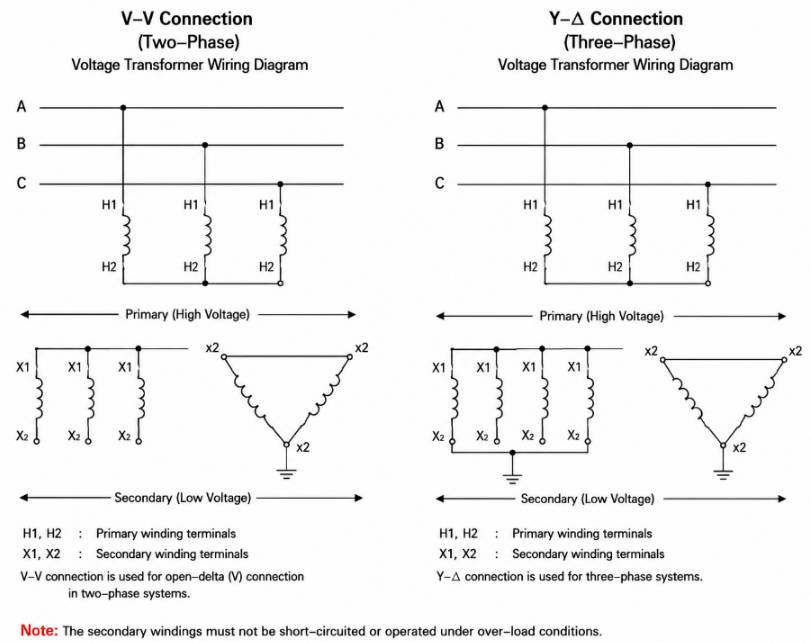

Schématické zapojení
Primární i sekundární zapojení musí být provedeno přesně podle schváleného schématu. U modelů JDZX11-G musí být svorky zbytkového vinutí připojeny dle požadavků ochranného schématu. Před uvedením do provozu ověřte všechny označení sekundárních svorek podle schématu, aby byla zajištěna správná polarita a funkce.
Výběr a časté otázky
Návod k výběru
- Zvolte JDZ11-A pro měření fázového napětí (fáze–fáze) a standardní měřicí aplikace; vyberte JDZX11-G pro měření fázového napětí proti zemi, detekci zbytkového napětí nebo kombinovaná vinutí pro měření/ochranu.
- Přiřaďte model k napětí vaší soustavy: JDZ11-3A/JDZX11-3G pro 3kV, JDZ11-6A/JDZX11-6G pro 6kV a JDZ11-10A/JDZX11-10G pro 10kV soustavy.
- Vyberte třídu přesnosti podle aplikace: 0,2 nebo 0,5 pro přesné měření, třídu 1 pro obecné indikace a 3P/6P pro ochranné obvody.
- Zajistěte, aby jmenovitý výkon překročil celkovou sekundární zátěž včetně měřidel, relé, ztrát v kabeláži a dalších připojených zařízení.
- Před objednáním ověřte montážní rozměry – včetně otvorů pro upevnění, polohy svorkovnice, směru primárních svorek a vnitřních vůlí.
Často kladené otázky
Otázka 1: K čemu se používají vnitřní litinové napěťové měniče JDZ11 a JDZX11?
Tyto měniče snižují primární napětí 3kV, 6kV nebo 10kV na standardizované sekundární úrovně pro přesné měření, monitorování napětí, ochranu relé a detekci zbytkového napětí ve vnitřních středních napěťových rozváděčích.
Otázka 2: Jaký je hlavní rozdíl mezi modely JDZ11-A a JDZX11-G?
JDZ11-A podporuje měření fázového napětí (fáze–fáze) pouze pro měření, zatímco JDZX11-G umožňuje měření fázového napětí proti zemi a může obsahovat speciální vinutí pro ochranu nebo funkce zbytkového napětí.
Otázka 3: Který model bych měl zvolit pro 10kV soustavu?
Pro 10kV soustavu vyberte buď JDZ11-10A (pro měření fázového napětí fáze–fáze), nebo JDZX11-10G (pro měření fáze–zem nebo ochranné aplikace) a ujistěte se, že transformační poměr a izolační úroveň odpovídají požadavkům vaší soustavy.
Otázka 4: Jak určím správnou třídu přesnosti a jmenovitý výkon?
Pro fakturační měření použijte třídu přesnosti 0,2 nebo 0,5, pro obecné monitorování třídu 1 a pro ochranu třídu 6P. Jmenovitý výkon musí překročit celkovou připojenou zátěž při dané přesnosti, aby byl zachován požadovaný výkon.
Otázka 5: Co znamená přípona /185 v modelech jako JDZX11-10GA/185?
Přípona /185 označuje specifickou konstrukční variantu s kompaktním litinovým provedením, montáží na základnu, integrovanou svorkovnicí a typickou hmotností 42 kg – optimalizovanou pro prostorově omezené vnitřní instalace.
Otázka 6: Může jeden měnič podporovat více tříd přesnosti nebo výkonových hodnot?
Ne. Každý kus je vyráběn s jedinou, pevně danou kombinací třídy přesnosti a jmenovitého výkonu. Přesvědčte se o svých přesných požadavcích před zadáním objednávky.
Otázka 7: Které normy platí pro napěťové měniče JDZ11 a JDZX11?
Tyto výrobky splňují normy GB20840.1-2010 a GB20840.3-2013. Pro mezinárodní projekty potvrďte platné normy (např. IEC) ve své technické dohodě.
Často kladené otázky
Q1: Kde se používají epoxidové napěťové transformátory řady JDZ11?
Jsou určeny pro vnitřní rozvodny do 10 kV. Slouží pro měření, monitoring a ochranu v prostředí bez korozivních plynů. Pro specifikaci konkrétního projektu kontaktujte výrobce.
Q2: Která třída přesnosti je vhodná pro ochranná relé?
Pro ochranné aplikace zvolte třídu 3P nebo 6P. Tyto třídy zajišťují přesnost i při poruchových stavech, s maximálním výkonem až 800 VA. Přesnou specifikaci konzultujte s technickou podporou.
Q3: Lze tyto napěťové měniče instalovat do venkovního prostředí?
Ne, jsou určeny výhradně pro vnitřní instalace. Vyžadují prostředí bez silných vibrací a korozivních plynů s nadmořskou výškou do 1000 m n. m. Pro venkovní varianty nás kontaktujte.
Q4: Jaké výstupní zkoušky se provádějí před expedicí?
Před expedicí probíhají standardní výrobní a výstupní zkoušky dle příslušných norem. Přesný rozsah testů a vydávané certifikáty podléhají potvrzení. Pro detailní specifikaci zkoušek kontaktujte obchodní oddělení.
Q5: Jsou k dispozici atypická sekundární napětí?
Ano, úpravy poměrů a tříd přesnosti jsou možné. Standardně nabízíme rozsahy uvedené v technické tabulce, například pro 6 kV systémy. Výrobu nestandardních parametrů vždy předem konzultujte s výrobcem.
Q6: Jaká je maximální okolní teplota pro provoz?
Maximální přípustná okolní teplota je +40 °C a minimální -25 °C. Zařízení pracují při kmitočtu 50 Hz nebo 60 Hz v uzavřených rozváděčích. Pro extrémní klimatické podmínky vyžádejte posouzení.
