Přehled

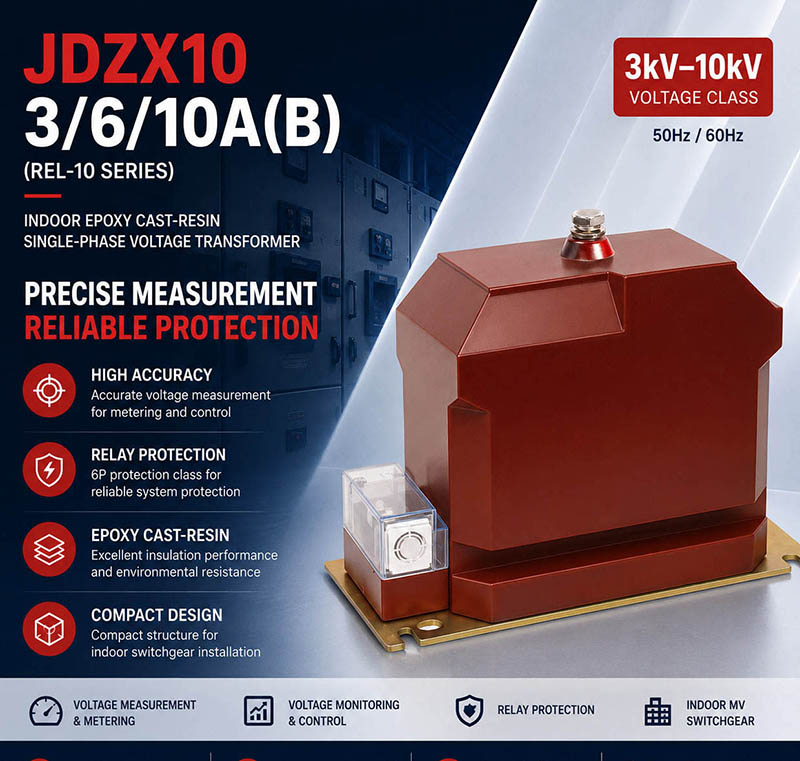

Série JDZX10 (včetně modelů JDZX10-6, JDZX10-10B1, JDZX10-12A a JDZX10-12B) jsou jednofázové napěťové transformátory pro vnitřní prostředí s izolací z epoxidové pryskyřice určené pro střídavé soustavy středního napětí 6 kV, 10 kV a 11 kV. Tyto jednotky mají plně uzavřenou konstrukci z epoxidové pryskyřice, která zajišťuje vysokou stabilitu izolace, odolnost proti vlhkosti a dlouhodobou spolehlivost v prostředí vnitřních rozvaděčů.
Série JDZX10 je vhodná jak pro aplikace s frekvencí 50 Hz, tak 60 Hz a podporuje funkce měření (třídy přesnosti 0,2 nebo 0,5), ochrany (3P nebo 6P) a monitorování napětí. Splňuje mezinárodní normy včetně IEC 60044-2, IEC 61869-3:2011 a GB 20840.3-2013, což je činí ideálními pro obvody elektroměrů, vstupy reléové ochrany a indikaci napětí v distribučních soustavách tříd 7,2 kV a 12 kV.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Napětí soustavy | 6 kV, 10 kV, 11 kV |
| Třída napětí | 7,2 kV, 12 kV |
| Frekvence | 50 Hz / 60 Hz |
| Typ izolace | Epoxidová pryskyřice |
| Jmenovité primární napětí (typické) | 11/√3 kV (pro třídu 12 kV) |
| Sekundární napětí | 0,1/√3 kV, 0,11/3 kV |
| Přesnost pro měření | 0,2 nebo 0,5 |
| Přesnost pro ochranu | 3P nebo 6P |
| Účiník zátěže | cosφ = 0,8 induktivní |
| Nejvyšší provozní napětí zařízení | 12 kV (JDZX10-12A/B) |
| Provozní prostředí | Pouze vnitřní |
| Konstrukce | Jednofázový, uzemněný NT |
Označení modelu
- J: Napěťový transformátor
- D: Jednofázový / monofázový napěťový transformátor
- Z: Izolace z epoxidové pryskyřice
- X: Uzemněný napěťový transformátor / konfigurační kód pro reziduální napětí
- 10: Kód konstrukční řady nebo pořadové označení
- 6 / 10 / 12: Kód jmenovitého napětí nebo třídy napětí
- B1: Konstrukční nebo konfigurační kód specifický pro model JDZX10-10B1
- 12A / 12B: Varianty pro třídu 12 kV s různými výstupními a tepelně omezujícími proudovými parametry
Konstrukce
Série JDZX10 má robustní, plně uzavřený izolační systém z epoxidové pryskyřice, který zcela obaluje všechny aktivní komponenty. Tato konstrukce zajišťuje vysokou dielektrickou pevnost, vynikající odolnost proti povrchovému průrazu a výborný výkon ve vlhkém nebo znečištěném vnitřním prostředí. Jádro je navrženo s nízkou magnetickou indukcí, aby minimalizovalo ztráty a zlepšilo přesnost při různých zatíženích. Vnější povrchy mají velké povrchové dráhy pro splnění bezpečnostních požadavků v rozvaděčích středního napětí. Jednotka obsahuje pevné svorky pro primární i sekundární obvody a zajišťuje spolehlivé uzemnění epoxidového pouzdra pro zachování provozní bezpečnosti a elektromagnetické kompatibility.
Technické parametry
Provozní podmínky
- Okolní teplota: −5 °C až +40 °C
- Nadmořská výška: ≤1000 m n. m.
- Relativní vlhkost: denní průměr ≤95 %, měsíční průměr ≤90 %
- Provozní prostředí: vnitřní, nekorozivní, bez výbušného nebo vodivého prachu
Technické parametry
Série JDZX10 jsou jednofázové napěťové transformátory pro vnitřní prostředí s izolací z epoxidové pryskyřice určené pro soustavy tříd 7,2 kV nebo 12 kV. Mají primární napětí 6/√3 kV nebo 10/√3 kV, pracují v okolní teplotě −5 °C až +40 °C v nadmořské výšce do 1000 m a splňují normy IEC 61869. Maximální výstupní kapacita je 500 VA s více kombinacemi tříd přesnosti a zátěží.
Data napěťového transformátoru
| Typ | Jmenovitý převod napětí (kV) |
Jmenovitá úroveň izolace (kV) |
Třída přesnosti (Ochrana/ Měření) |
Jmenovitý výstup (VA) |
|---|---|---|---|---|
| JDZX10-6B1/160L | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/6P—30/50 0,2/3P—30/50 0,5/6P—50/50 0,5/3P—50/50 1,0/6P—100/50 1,0/3P—100/50 3,0/6P—200/50 3,0/3P—200/50 |
500 VA |
| JDZX10-10B1/160L | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | 0,2/6P—30/50 0,2/3P—30/50 0,5/6P—50/50 0,5/3P—50/50 1,0/6P—100/50 1,0/3P—100/50 3,0/6P—200/50 3,0/3P—200/50 |
500 VA |
| JDZX10-6B1/160L | 6/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/0,5/6P—10/15/50 0,2/0,5/3P—10/15/50 |
500 VA |
| JDZX10-10B1/160L | 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | 0,2/0,5/6P—10/15/50 0,2/0,5/3P—10/15/50 |
500 VA |
Instalace a zapojení
Instalační schéma
Napěťový transformátor JDZX10-10B1/160L je určen pro montáž uvnitř na rovný, tuhý povrch s rozměry základny dle specifikace (délka 360 ±2 mm, šířka 160 ±1 mm). Jednotku upevněte vhodnými spojovacími prvky přes otvory v základně. Zajistěte dostatečnou vzdálenost kolem jednotky pro ventilaci a přístup ke svorkám. Zapojení primárního a sekundárního obvodu musí odpovídat projektovému schématu a místním předpisům pro elektrické instalace.
Výběr a časté otázky
Návod na výběr
- Zvolte ověřenou napěťovou verzi: vyberte JDZX10-6B1/160L pro primární napětí 6/√3 kV a izolační třídu 7,2 kV nebo JDZX10-10B1/160L pro 10/√3 kV a třídu 12 kV.
- Zvolte jeden nebo dva měřicí vinutí: standardní verze má jedno vinutí 100/√3 V; verze s více sekundáry poskytuje dva nezávisle zatížené obvody 100/√3 V.
- Sladěte přesnost a zdánlivý výkon (VA): jednoduché měřicí výstupy se pohybují od třídy 0,2 při 30 VA po třídu 3 při 200 VA, zatímco dvojitá verze poskytuje třídy 0,2/0,5 při 10 VA/15 VA.
- Specifikujte požadavky na ochranu: zvolte 3P nebo 6P při 50 VA a potvrďte schéma otevřeného trojúhelníku, koeficient jmenovitého napětí a dobu trvání pro dané zapojení uzemnění soustavy.
- Potvrďte mechanická a lokální omezení: zkontrolujte rozměry základny 360 × 160 mm, detaily uchycení, uspořádání svorek, okolní teplotu −5 °C až +40 °C, omezení nadmořské výšky 1000 m a požadované pojistky na sekundáru.
Často kladené otázky
Otázka 1: Které varianty JDZX10 jsou na této stránce plně definovány?
Technická tabulka plně definuje modely JDZX10-6B1/160L a JDZX10-10B1/160L. Ostatní modely zmíněné v přehledu vyžadují samostatné schválené datové listy před výběrem.
Otázka 2: Jaké je hlavní použití tohoto uzemněného NT?
Měří fázové napětí proti zemi a ve třech jednotkách dodává reziduální napětí pro ochranu proti zemnímu zkratu ve vnitřních rozvaděčích středního napětí.
Otázka 3: Kdy zvolit verzi s více sekundáry?
Zvolte ji, pokud přesné měření a samostatný monitorovací obvod nesmí sdílet jedno měřicí vinutí, zatímco třetí vinutí slouží pro ochranu.
Otázka 4: K čemu slouží vinutí 100/3 V?
Tři vinutí 100/3 V lze zapojit do otevřeného trojúhelníku, jejichž kombinovaný výstup představuje reziduální napětí při zemním zkratu.
Otázka 5: Je uvedených 500 VA přesně stanovená zátěž pro přesnost?
Ne. Jedná se o maximální tepelný výkon. Vybraná třída přesnosti je platná pouze při uvedené jmenovité zátěži, např. 30 VA/50 VA nebo 10 VA/15 VA/50 VA.
Otázka 6: Proč je nutné potvrdit koeficient jmenovitého napětí?
NT fáze proti zemi může během zemního zkratu zažít zvýšené napětí. Požadovaný koeficient a doba trvání závisí na uzemnění neutrálu a době odpojení poruchy, ale nejsou zde uvedeny.
Otázka 7: Jaká instalace je nezbytná pro ochranu?
Použijte schválené zapojení polarity a hvězdy/otevřeného trojúhelníku, jednobodové uzemnění sekundáru, vhodné pojistky nebo jističe a ochranné uzemnění; nikdy nezkratujte sekundár NT.
Často kladené otázky
Q1: Lze tento 6kV napěťový transformátor použít v 10kV systémech?
Ne, pro 10kV systémy použijte model JDZX10-10B1/160L s izolací 12/42/75 kV. Model pro 6kV má nižší izolační hladinu 7,2/30/60 kV. Pro výběr správného typu kontaktujte technické oddělení.
Q2: Která třída přesnosti je vhodná pro ochranná relé?
Pro ochranu zvolte třídu přesnosti 3P nebo 6P. Tyto třídy zajišťují spolehlivou funkci při poruchových stavech dle normy IEC 61869. Přesnou specifikaci třídy a zátěže konzultujte s našimi inženýry.
Q3: Jaké jsou maximální limity nadmořské výšky a teploty?
Transformátor je určen pro vnitřní prostředí s teplotou −5 °C až +40 °C a nadmořskou výškou do 1000 m n. m. Pro instalace ve vyšších nadmořských výškách vyžaduje projekt individuální posouzení.
Q4: Jak probíhají standardní tovární zkoušky před expedicí?
Standardně provádíme routinní zkoušky dle normy IEC 61869. Specifické typové nebo zvláštní zkoušky lze zajistit na základě individuální dohody s výrobcem. Pro detailní protokol o zkouškách kontaktujte obchodní oddělení.
Q5: Proč se může dodací lhůta u zakázek lišit?
Dodací lhůta závisí na aktuální vytíženosti výroby a komplexitě objednávky. Přesný termín expedice stanovíme po potvrzení technických parametrů. Pro orientační termín kontaktujte obchodní oddělení.
Q6: Pro jaké aplikace je tento epoxidový transformátor určen?
Série JDZX10 je určena pro vnitřní rozvodny a rozváděče VN do 12 kV. Epoxidové zalití zajišťuje vysokou mechanickou odolnost a bezúdržbový provoz v nekorozivním prostředí.
Q7: Jak zohlednit maximální výstupní výkon při návrhu rozváděče?
Maximální jmenovitý výstup činí 500 VA. Při návrhu rozváděče sečtěte spotřebu všech připojených měřicích a ochranných přístrojů. S dimenzováním zátěže vám pomůže naše technická podpora.
