Descripción general

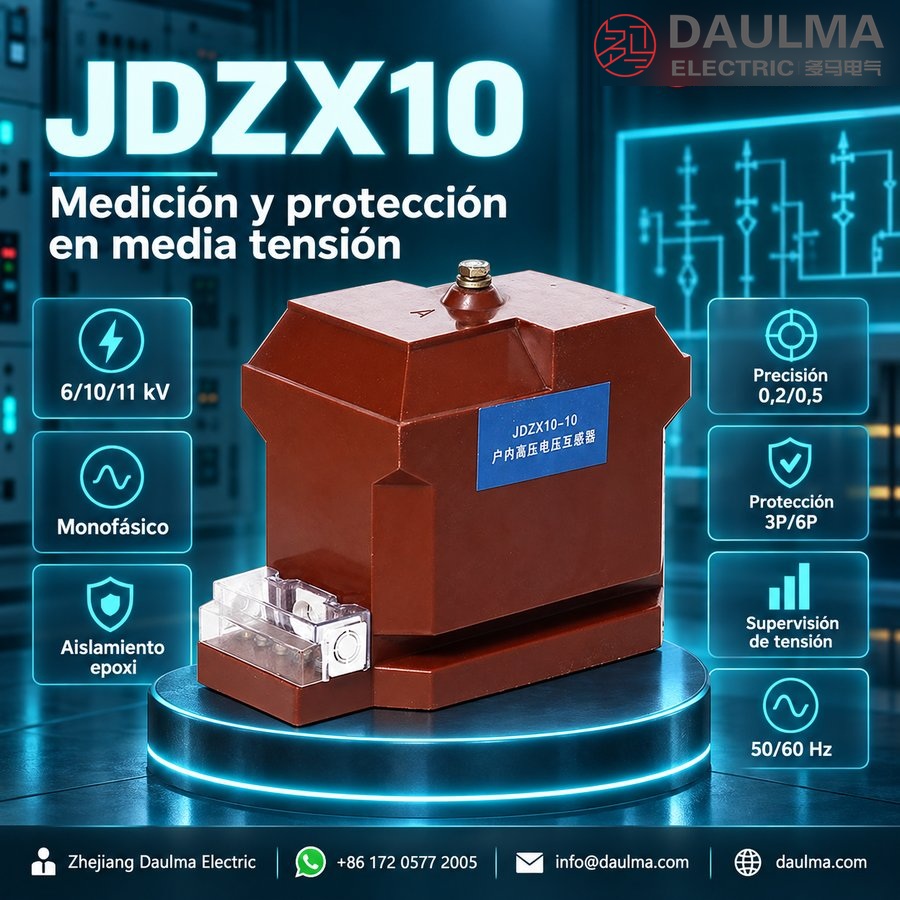

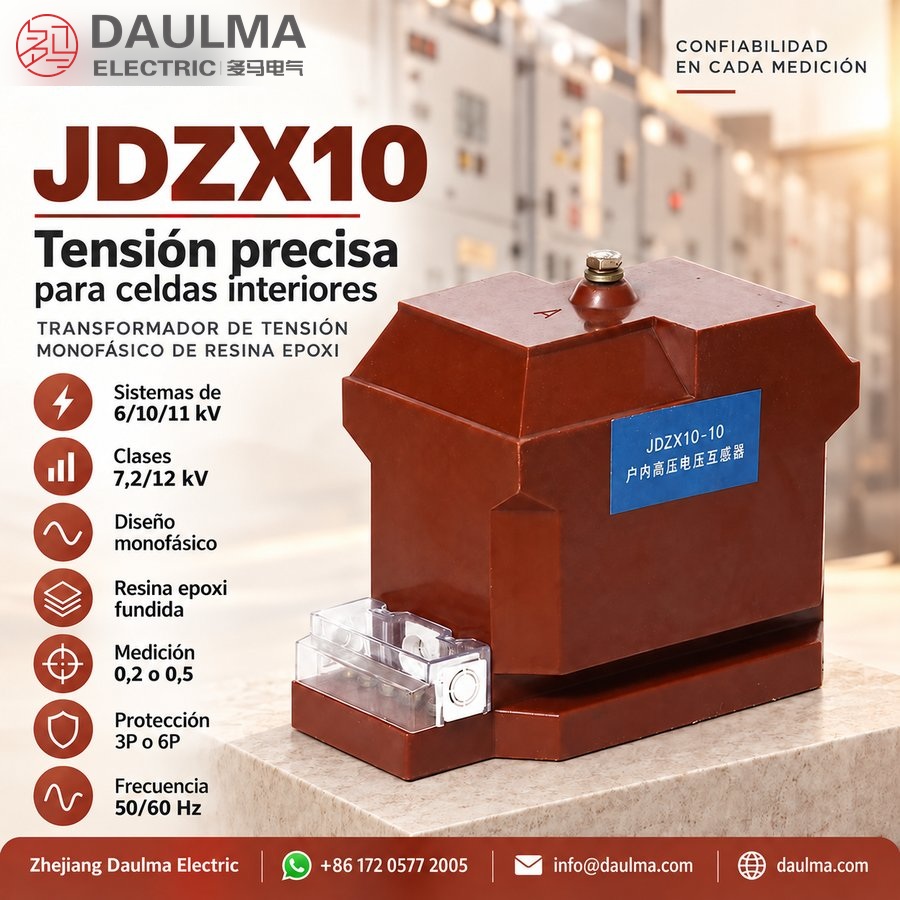

La serie JDZX10 (incluyendo los modelos JDZX10-6, JDZX10-10B1, JDZX10-12A y JDZX10-12B) son transformadores de tensión monofásicos para interiores, con aislamiento en resina epoxi fundida, diseñados para sistemas de corriente alterna de media tensión de 6 kV, 10 kV y 11 kV. Estas unidades presentan una estructura completamente encapsulada en resina epoxi, lo que proporciona mayor estabilidad del aislamiento, resistencia a la humedad y fiabilidad a largo plazo en entornos de celdas de media tensión interiores.
Adecuados tanto para aplicaciones de 50 Hz como de 60 Hz, los transformadores de la serie JDZX10 admiten funciones de medición (clases de precisión 0,2 o 0,5), protección (3P o 6P) y supervisión de tensión. Cumplen con normas internacionales como IEC60044-2, IEC61869-3:2011 y GB20840.3-2013, siendo ideales para circuitos de medición de energía, entradas de relés de protección e indicación de tensión en sistemas de distribución de clases 7,2 kV y 12 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 6 kV, 10 kV, 11 kV |
| Clase de tensión | 7,2 kV, 12 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Tipo de aislamiento | Resina epoxi fundida |
| Tensión primaria (típica) | 11/√3 kV (para clase 12 kV) |
| Tensión secundaria | 0,1/√3 kV, 0,11/3 kV |
| Precisión para medición | 0,2 o 0,5 |
| Precisión para protección | 3P o 6P |
| Factor de potencia de la carga | cosφ = 0,8 en retraso |
| Máxima tensión de equipo | 12 kV (JDZX10-12A/B) |
| Ambiente de instalación | Solo interior |
| Construcción | Monofásico, transformador de tensión a tierra |
Designación del modelo
- J: Transformador de tensión
- D: Transformador de tensión monofásico
- Z: Aislamiento mediante fundición en resina epoxi
- X: Transformador de tensión a tierra / código de configuración relacionado con tensión residual
- 10: Código de secuencia de diseño o serie estructural
- 6 / 10 / 12: Código de tensión nominal o clase de tensión
- B1: Código de estructura o configuración específico del modelo JDZX10-10B1
- 12A / 12B: Variantes de clase 12 kV con diferentes salidas y corrientes térmicas límite
Construcción
La serie JDZX10 presenta un robusto sistema de aislamiento totalmente encapsulado en resina epoxi que envuelve todos los componentes activos. Esta construcción garantiza alta rigidez dieléctrica, excelente resistencia al tracking y rendimiento superior en ambientes interiores húmedos o contaminados. El núcleo está diseñado con baja densidad de flujo magnético para minimizar pérdidas y mejorar la precisión bajo condiciones variables de carga. Las superficies externas ofrecen grandes distancias de fuga para cumplir con los requisitos de seguridad en celdas de media tensión. La unidad incluye bornes primarios y secundarios seguros, con provisiones para una puesta a tierra fiable de la carcasa de resina, asegurando la seguridad operativa y la compatibilidad electromagnética.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤1000 m sobre el nivel del mar
- Humedad relativa: promedio diario ≤95 %, promedio mensual ≤90 %
- Ambiente de instalación: interior, no corrosivo, libre de polvo explosivo o conductor
Parámetros técnicos
Los transformadores de tensión de la serie JDZX10 son monofásicos para interiores con aislamiento en resina epoxi, clasificados para sistemas de clases 7,2 kV o 12 kV. Presentan tensiones primarias de 6/√3 kV o 10/√3 kV, operan entre -5 °C y +40 °C de temperatura ambiente hasta 1000 m de altitud, y cumplen con la norma IEC 61869. La capacidad máxima de salida es de 500 VA, con múltiples combinaciones disponibles de clase de precisión y carga.
Datos del transformador de tensión
| Tipo | Relación nominal de tensión (kV) |
Nivel nominal de aislamiento (kV) |
Clase de precisión (Protección/ Medición) |
Potencia nominal (VA) |
|---|---|---|---|---|
| JDZX10-6B1/160L | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/6P—30/50 0,2/3P—30/50 0,5/6P—50/50 0,5/3P—50/50 1,0/6P—100/50 1,0/3P—100/50 3,0/6P—200/50 3,0/3P—200/50 |
500 VA |
| JDZX10-10B1/160L | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | 0,2/6P—30/50 0,2/3P—30/50 0,5/6P—50/50 0,5/3P—50/50 1,0/6P—100/50 1,0/3P—100/50 3,0/6P—200/50 3,0/3P—200/50 |
500 VA |
| JDZX10-6B1/160L | 6/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/0,5/6P—10/15/50 0,2/0,5/3P—10/15/50 |
500 VA |
| JDZX10-10B1/160L | 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | 0,2/0,5/6P—10/15/50 0,2/0,5/3P—10/15/50 |
500 VA |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZX10-10B1/160L está diseñado para instalación interior sobre una superficie de montaje plana y rígida, utilizando las dimensiones de base especificadas (longitud de 360 ±2 mm por ancho de 160 ±1 mm). Fije la unidad con elementos de sujeción adecuados a través de los orificios de montaje de la base. Asegure una holgura suficiente alrededor de la unidad para ventilación y acceso a los bornes. El cableado primario y secundario debe seguir el diagrama de cableado específico del proyecto y las normas eléctricas locales.
Selección y preguntas frecuentes
Guía de selección
- Elija la versión de tensión verificada: seleccione JDZX10-6B1/160L para una tensión primaria de 6/√3 kV y clase de aislamiento 7,2 kV, o JDZX10-10B1/160L para 10/√3 kV y clase 12 kV.
- Seleccione uno o dos devanados de medida: la versión estándar tiene un devanado de 100/√3 V; la versión multi-secundario ofrece dos circuitos independientes de 100/√3 V.
- Coordine precisión y VA: las salidas de medida individuales van desde clase 0,2 a 30 VA hasta clase 3 a 200 VA, mientras que la versión dual ofrece clase 0,2/0,5 a 10 VA/15 VA.
- Especifique los requisitos de protección: elija 3P o 6P a 50 VA y confirme el diagrama en delta abierta, el factor de tensión nominal y la duración según la configuración de puesta a tierra del sistema.
- Confirme limitaciones mecánicas y del emplazamiento: verifique la base de 360 × 160 mm, detalles de montaje, disposición de bornes, temperatura ambiente de −5 °C a +40 °C, límite de altitud de 1000 m y fusibles secundarios requeridos.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión se recomienda para medición de energía?
Para facturación, seleccione la clase 0,2. Este transformador de tensión JDZX10 ofrece múltiples combinaciones de precisión y carga hasta 500 VA. Consulte a fábrica para configurar la relación exacta.
Q2: ¿Cuáles normas internacionales cumple este transformador monofásico?
Cumple estrictamente con la norma IEC 61869 para equipos de transformación. Los niveles de aislamiento nominal son de 7,2/30/60 kV y 12/42/75 kV. Solicite el certificado de calibración de fábrica al realizar el pedido.
Q3: ¿Puede instalarse este transformador de tensión en exteriores?
No, está diseñado exclusivamente para instalaciones en interior. Requiere un ambiente no corrosivo, libre de polvo y con humedad relativa diaria promedio ≤95 %. Confirme las condiciones de su sala eléctrica antes de la compra.
Q4: ¿Cómo selecciono la relación de tensión correcta para mi sistema?
Para sistemas de 6 kV, elija el modelo JDZX10-6B1/160L con tensión primaria de 6/√3 kV. Para redes de 10 kV, use el modelo JDZX10-10B1/160L de 10/√3 kV. Especifique el voltaje del sistema al fabricante.
Q5: ¿Cuándo se entrega el pedido de transformadores personalizados?
Los plazos de entrega para cargas nominales personalizadas hasta 500 VA están sujetos a confirmación de fábrica. Dependen de la complejidad de la clase de precisión y carga requerida. Contacte al equipo de ventas para confirmar la fecha exacta.
Q6: ¿Por qué elegir resina epoxi para este transformador de tensión?
La resina epoxi proporciona un aislamiento sólido y seguro para celdas de interior de 7,2 kV y 12 kV. Elimina riesgos de fugas y reduce el mantenimiento. Consulte el catálogo de daulma.com para especificaciones completas.
