Přehled
JDZX11-10/160 / UNE10 je jednofázový vnitřní napěťový transformátor zalitý v epoxidové pryskyřici, určený pro připojení fáze k zemi v jednofázových střídavých sítích 6 kV, 6,6 kV, 10 kV, 11 kV a 12 kV při frekvenci 50 Hz nebo 60 Hz. Vyznačuje se plně uzavřenou izolací z epoxidové pryskyřice, která zajišťuje vysokou mechanickou pevnost a odolnost proti vlhkosti pro spolehlivý provoz ve vnitřních rozváděčích.
Tento napěťový transformátor podporuje třídy přesnosti 0,2 nebo 0,5 pro měření a 3P nebo 6P pro ochranu/funkce zbytkového napětí, což jej činí vhodným pro elektroměrové systémy, sledování napětí, reléovou ochranu a detekci zemních poruch v zapojení Y/Y/otevřený trojúhelník. Splňuje normy IEC a je široce využíván v distribučních sítích středního napětí v Indii, jihovýchodní Asii, na Blízkém východě, v Africe a v některých projektech v Jižní Americe, kde systémové napětí zůstává v rámci třídy zařízení 12 kV.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 6 kV, 6,6 kV, 10 kV, 11 kV, 12 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Úroveň izolace (třída 10–12 kV) | 12/42/75 kV |
| Úroveň izolace (třída 6 kV) | 7,2/32/60 kV |
| Jmenovitý převod napětí | 10/√3 : 0,1/√3 : 0,1/3 (typický); jiné dle požadavku |
| Třída přesnosti pro měření | 0,2, 0,5 |
| Třída přesnosti pro ochranu | 3P, 6P |
| Maximální výstup | 350 VA |
| Fázové zapojení | Jednofázové, fáze-k-zemi |
| Sekundární vinutí | Měřicí + zbytkové napětí (kompatibilní s otevřeným trojúhelníkem) |
| Rozsah okolní teploty | -25 °C až +40 °C |
| Aplikační norma | V souladu s IEC pro vnitřní rozváděče |

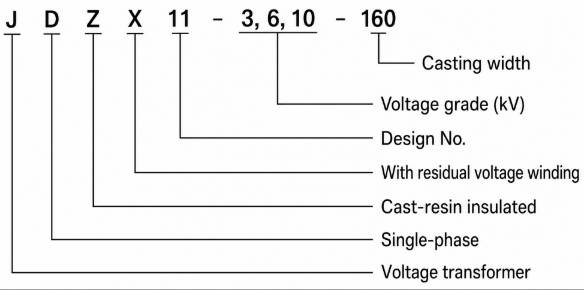

Označení modelu
- J: Napěťový transformátor (potenciálový transformátor)
- D: Jednofázová konstrukce
- Z: Izolace zalitá v epoxidové pryskyřici
- X: Typ fáze-k-zemi se zbytkovým napěťovým vývodem
- 11: Kód konstrukční řady pro kompaktní plně uzavřenou strukturu zalitou v pryskyřici
- 10: Referenční katalogové napětí 10 kV; vhodné také pro třídu 11 kV/12 kV při ověřené izolaci
- 160: Šířka tělesa z epoxidové pryskyřice v milimetrech
- UNE10: Ekvivalentní referenční označení pro kompaktní vnitřní PT aplikace
Konstrukce
Transformátor JDZX11-10/160 / UNE10 má robustní, plně uzavřenou konstrukci, kde jsou vinutí a magnetické jádro zcela zalita v epoxidové izolaci. Toto monolitické lití poskytuje vynikající dielektrickou pevnost, mechanickou tuhost a odolnost proti vlhkosti, prachu a chemickým vlivům. Primární a sekundární svorky jsou jasně označeny a umístěny pro bezpečné a standardizované připojení v rozváděčích. Samostatná svorka pro uzemnění zajišťuje spolehlivé spojení kovové základny a vnějšího stínění se zemí. Kompaktní šířka tělesa 160 mm umožňuje integraci do prostorově omezených oddílů vnitřních rozváděčů VN při zachování souladu s izolačními požadavky IEC pro systémy až do třídy 12 kV.
Technické parametry
Provozní podmínky
- Okolní teplota: -25 °C až +40 °C
- Prostředí instalace: Vnitřní systémy
Technické parametry
JDZX11-10/160 / UNE10 je vnitřní jednofázový plně uzavřený indukční napěťový transformátor zalitý v epoxidové pryskyřici určený pro systémy třídy 6 kV, 6,6 kV, 10 kV, 11 kV a 12 kV. Provozuje se v rozsahu teplot -25 °C až +40 °C, splňuje normy IEC 61869-3, IEC 61869-1, IEC 60044-2, GB/T 20840.3-2013 a GB/T 20840.1-2010 a podporuje jmenovité výkony až 60 VA na vinutí s maximálním referenčním výkonem 350 VA.
| Typ | Převod napětí (kV) |
Jmenovitá izolace (kV) |
Třída přesnosti / Jmenovitý výkon (VA) |
Max. výkon (VA) |
|---|---|---|---|---|
| JDZX10-6/160 | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/32/60 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| 6,3/√3 : 0,1/√3 : 0,1/3 | 0,5/3P—30/60 0,5/6P—30/60 |
|||
| JDZX10-10/160 | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| 11/√3 : 0,11/√3 : 0,1/3 | 0,5/3P—30/60 0,5/6P—30/60 |
Instalace a zapojení

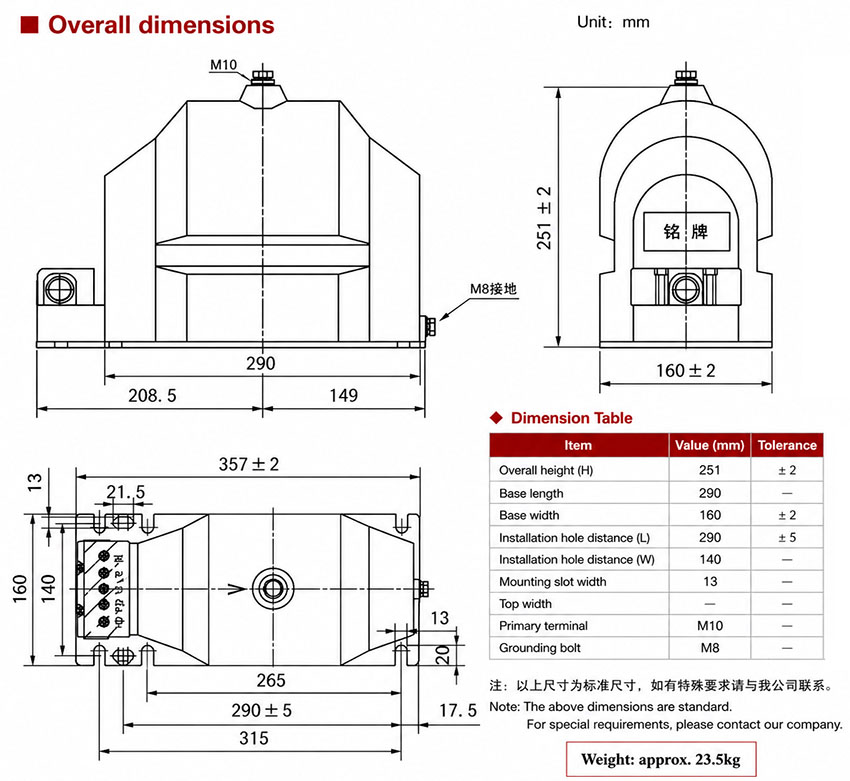

Schéma instalace
Napěťový transformátor JDZX11-10/160 / UNE10 se instaluje do vnitřních rozváděčů pomocí spodní montážní základny. Zajistěte dostatečnou vzdálenost pro horní primární svorku a ověřte zarovnání montážních děr se základní deskou. Před instalací potvrďte směr sekundárních svorek, polohu svorky pro uzemnění a metodu zapojení zbytkového napětí.

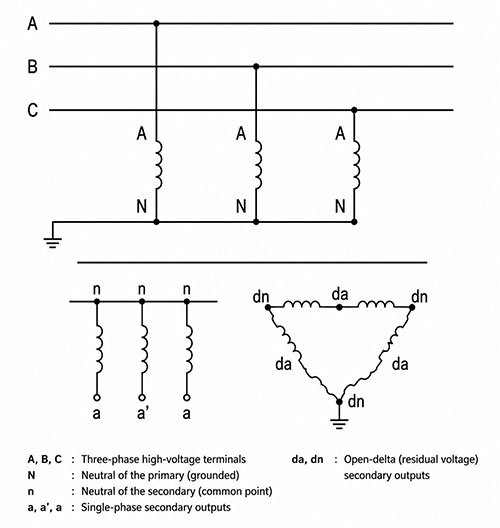

Schéma zapojení
Sekundární svorky jsou na svorkovnici jasně označeny podle norem IEC. Typická zapojení zahrnují měřicí vinutí fáze k zemi a samostatné vinutí pro zbytkové napětí (pokud je specifikováno). Označení svorek odpovídá jmenovitému převodu napětí a třídě přesnosti definované v objednávce. Zajistěte správnou polaritu a pevně utáhněte všechna připojení, aby nedošlo k uvolnění během provozu.
Výběr a časté otázky
Průvodce výběrem
- Zvolte tento model pro vnitřní rozváděče středního napětí vyžadující měření napětí fáze k zemi, elektroměrové systémy nebo reléovou ochranu.
- Ověřte, že šířka tělesa z epoxidové pryskyřice 160 mm odpovídá uspořádání vašeho rozváděče a požadavkům na náhradu.
- Potvrďte kompatibilitu se systémy třídy 12 kV; vhodné pro sítě 11 kV v Indii a jihovýchodní Asii, pokud úrovně izolace odpovídají.
- Nepoužívejte pro sítě 13,8 kV v Jižní Americe, pokud projektová koordinace izolace výslovně nepovoluje zařízení třídy 12 kV.
- Při objednávce specifikujte potřebu výstupu zbytkového napětí, pokud je vyžadován pro detekci zemních poruch nebo monitorování.
Často kladené otázky
Otázka 1: Jak vybrat správnou třídu přesnosti a jmenovitý výkon pro napěťové transformátory JDZX11-10/160 v aplikacích pro měření versus ochranu?
Pro elektroměrové systémy dle IEC 62053 specifikujte třídu přesnosti 0,2 s typickým jmenovitým výkonem 15–30 VA, aby byla zajištěna přesnost pro fakturaci za běžných zatěžovacích podmínek. Pro reléovou ochranu (např. přepěťovou nebo detekci zemních poruch) použijte třídu 3P nebo 6P s vyšší zatěžovací kapacitou – obvykle 60 VA – pro zachování výkonu během poruchových přechodných jevů, kdy může sekundární napětí výrazně kolísat. Celkový maximální výstup přes všechna vinutí je omezen na 350 VA, avšak výstup jednotlivých vinutí nesmí překročit jejich jmenovitý VA při deklarované třídě přesnosti. Vždy ověřte, že připojená zátěž (kabely, relé, měřiče) nepřekračuje stanovený jmenovitý výkon; jinak se přesnost zhorší mimo toleranci.
Otázka 2: Jaká jsou kritická bezpečnostní opatření při montáži JDZX11-10/160 do vnitřních rozváděčů, aby nedošlo k poruše nebo bezpečnostnímu riziku?
Klíčová opatření zahrnují: (1) Zajištění dostatečné vzdálenosti primární svorky od uzemněných částí pro splnění požadavku na impulzní pevnost 42 kV (BIL) pro systémy 10–12 kV; (2) Ověření, že šířka tělesa 160 mm odpovídá montážní základně rozváděče a nebrání sousedním komponentům; (3) Správné orientování svorkovnice sekundáru podle schématu zapojení, aby nedošlo k chybám polarity v měřicích nebo ochranných obvodech; (4) Instalaci pojistek nebo miniaturních jističů (MCB) na všechny sekundární obvody – nikdy neprovozujte s otevřeným sekundárním obvodem při zapnutém napájení, protože by mohlo dojít ke vzniku nebezpečných přepětí; a (5) Pevné utažení svorky pro uzemnění kovové základny, aby bylo zajištěno správné uzemnění vnějšího elektrostatického stínění, což je zásadní pro kontrolu částečných výbojů a EMC výkon u epoxidových NT.
Otázka 3: Jak se úroveň izolace „12/42/75 kV“ pro JDZX11-10/160 překládá do reálné kompatibility se systémem a proč je to důležité pro sítě 11 kV?
Úroveň izolace „12/42/75 kV“ znamená: 12 kV = nejvyšší systémové napětí pro zařízení (Um), 42 kV = výdržné napětí při průmyslové frekvenci (1 min) a 75 kV = výdržné impulzní napětí při atmosférickém přepětí (1,2/50 µs). To potvrzuje, že JDZX11-10/160 je určen pro systémy třídy 12 kV, což jej činí vhodným pro sítě s jmenovitým napětím 11 kV běžné v Indii, jihovýchodní Asii a na Blízkém východě – pokud maximální provozní napětí systému ≤12 kV. Použití v síti 13,8 kV (Um = 15,5 kV) by porušilo koordinaci izolace a hrozilo by přeskok při spínacích přepětích nebo úderech blesku. Vždy zkontrolujte místní předpisy sítě: mnoho 11kV distribučních sítí je navrženo s třídou zařízení 12 kV, což umožňuje bezpečné použití tohoto NT.
Otázka 4: Lze JDZX11-10/160 retrofikovat do stávajících rozváděčů původně navržených pro starší modely jako JDZ11-10A/185 a s jakými problémy kompatibility je třeba počítat?
Retrofit je možný pouze v případě shody mechanických a elektrických rozhraní. JDZX11-10/160 má šířku tělesa 160 mm oproti 185 mm u JDZ11-10A/185, proto ověřte polohy montážních děr, výšku primární svorky a orientaci sekundárních svorek vzhledem k uspořádání panelu. Elektricky potvrďte převod napětí (např. 10/√3 : 0,1/√3 : 0,1/3) a dostupnost vinutí pro zbytkové napětí – starší modely mohou postrádat třetí vinutí potřebné pro detekci zemních poruch v otevřeném trojúhelníku. Dále zkontrolujte, zda jmenovitý výkon nového NT podporuje starší relé/měřiče; nižší jmenovitý výkon (např. 15 VA oproti původním 30 VA) by mohl způsobit chyby měření. Před výměnou vždy vyžádejte výkresy rozměrů a schémata svorek od výrobce.
Otázka 5: Co umožňuje konfigurace dvou sekundárních vinutí (měřicí + zbytkové napětí) v praktických ochranných schématech a jak má být zapojena?
JDZX11-10/160 má dvě galvanicky oddělená sekundární vinutí: jedno pro měření fáze k zemi (např. 100/√3 V) a samostatné vinutí pro zbytkové napětí (100/3 V) pro detekci zemních poruch v zapojení Y/Y/otevřený trojúhelník. V praxi se instalují tři takové NT – jeden na fázi – s jejich vinutími pro zbytkové napětí zapojenými v otevřeném trojúhelníku. Při jednopólové zemní poruše vytváří vektorový součet fázových napětí ~100 V na otevřeném trojúhelníku, což spustí relé pro zemní poruchu. Zapojení musí dodržovat značení polarity dle IEC 61869-3 (obvykle „*“ pro okamžitou polaritu); obrácené připojení zruší signál zbytkového napětí. Zajistěte, aby zátěž vinutí pro zbytkové napětí (impedance cívky relé) nepřekročila jmenovitý VA (obvykle 60 VA pro třídy 3P/6P), aby byla zachována přesnost i při poruchách s vysokou impedancí.
Otázka 6: Jak ovlivňují extrémní okolní teploty (-25 °C až +40 °C) přesnost a dlouhodobou spolehlivost epoxidových NT jako JDZX11-10/160?
V rámci specifikovaného rozsahu -25 °C až +40 °C udržuje epoxidová matrice stabilní dielektrické a mechanické vlastnosti a odchylky přesnosti zůstávají v mezích IEC 61869-3 (±0,2 % pro třídu 0,2). Avšak trvalý provoz v blízkosti +40 °C – zejména ve špatně větraných rozváděčích – může urychlit tepelné stárnutí izolace jádra a zvýšit ztráty naprázdno, což může v průběhu času posunout chybu převodu. Naopak při -25 °C se epoxid stává křehčím; při montáži se vyhněte mechanickému nárazu. Pro projekty v pouštních (např. Blízký východ) nebo tropických oblastech zajistěte větrání skříně, aby vnitřní teplota na povrchu NT nepřekročila +55 °C, protože to překračuje tepelný návrhový základ normy a ruší nároky na dlouhodobou spolehlivost.
Otázka 7: Jaké možnosti přizpůsobení jsou k dispozici pro JDZX11-10/160 nad rámec standardních parametrů a jaké mají dopady na dodací lhůty?
Možnosti přizpůsobení zahrnují nestandardní převody napětí (např. 11/√3 : 0,11/√3 : 0,1/3 pro sítě 11 kV), alternativní kombinace přesnosti/výkonu (např. 0,5/30 VA + 3P/50 VA) nebo upravený směr svorek pro konkrétní uspořádání rozváděče. Tyto změny vyžadují inženýrské posouzení a mohou zahrnovat aktualizované typové zkušební protokoly. Standardní modely jsou obvykle dodány do 4–6 týdnů; přizpůsobené jednotky prodlužují lhůtu o 2–4 týdny kvůli návrhové validaci a plánování výroby. Pro projekty vyžadující certifikace GB/T nebo ANSI nad rámec základního souladu s IEC může další testování prodloužit dodací lhůtu o více než 3 týdny. Vždy potvrďte proveditelnost přizpůsobení včas – odchylky nad rámec jmenovitých úrovní izolace (např. převod 13,8 kV na izolaci třídy 12 kV) obvykle nejsou proveditelné bez kompletního přenávrhu.
Otázka 8: Jak by měl údržbář diagnostikovat běžné poruchy JDZX11-10/160 v terénu a které parametry indikují degradaci na konci životnosti?
Běžné módy poruch zahrnují přerušení sekundárního vinutí (způsobující výpadek měření), povrchové průrazy izolace způsobené vlhkostí (vzácné u plně zalitých jednotek, ale možné při prasklinách) nebo drift převodu způsobený saturací jádra po opakovaném vystavení poruchám. Diagnostické kroky: (1) Proveďte měření izolačního odporu (primár-ko-kožuch a sekundár-ko-kožuch) – hodnoty pod 1 GΩ při 25 °C mohou indikovat nasákání vlhkosti; (2) Proveďte kontrolu převodu a polarity dle IEC 61869-3; odchylky >±0,5 % pro třídu 0,5 naznačují poškození jádra nebo vinutí; (3) Sledujte sekundární napětí pod zátěží – pokud výstup nepřiměřeně klesá se zvyšující se zátěží, může být vinutí degradováno. Protože jednotka je plně zalita, interní opravy nejsou možné; nahraďte ji, pokud výsledky testů spadají mimo tolerance IEC. Typická životnost přesahuje 25 let za řádných provozních podmínek.
Často kladené otázky
Q1: Lze tento napěťový transformátor použít v systémech 11 kV?
Ano, je vhodný pro systémy 6, 10, 11 i 12 kV. Jmenovitá izolace pro 10kV verzi je 12/42/75 kV. Pro přesné přiřazení kontaktujte technické oddělení.
Q2: Jakou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření doporučujeme třídu přesnosti 0,2. Zajišťuje vysokou přesnost při jmenovitém výkonu 15 VA. Pro specifické požadavky projektu nás kontaktujte.
Q3: Jaké jsou podmínky pro vnitřní instalaci transformátoru?
Transformátor je určen výhradně pro vnitřní prostředí s teplotou -25 °C až +40 °C. Je plně uzavřený a zalitý v epoxidové pryskyřici.
Q4: Splňuje produkt mezinárodní normy IEC pro napěťové transformátory?
Ano, splňuje normy IEC 61869-3, IEC 61869-1 a IEC 60044-2. Výrobce také dodržuje čínské standardy GB/T 20840. Certifikáty jsou k dispozici na vyžádání.
Q5: Jaká je dodací lhůta pro zakázkové provedení?
Standardní dodací lhůty a možnosti úpravy poměrů se řídí aktuální kapacitou výroby. Pro konkrétní termíny a poptávku atypických parametrů kontaktujte obchodní oddělení.
Q6: O jaký typ napěťového transformátoru se jedná?
Jedná se o jednofázový vnitřní indukční napěťový transformátor. Je plně uzavřený a zalitý v epoxidové pryskyřici pro středněnapěťové rozváděče.
Q7: Jaký je maximální referenční výkon tohoto transformátoru?
Maximální referenční výkon činí 350 VA, přičemž jmenovitý výkon na jedno vinutí je až 60 VA. Přesné zatížení konzultujte s projektantem.
