Descripción general

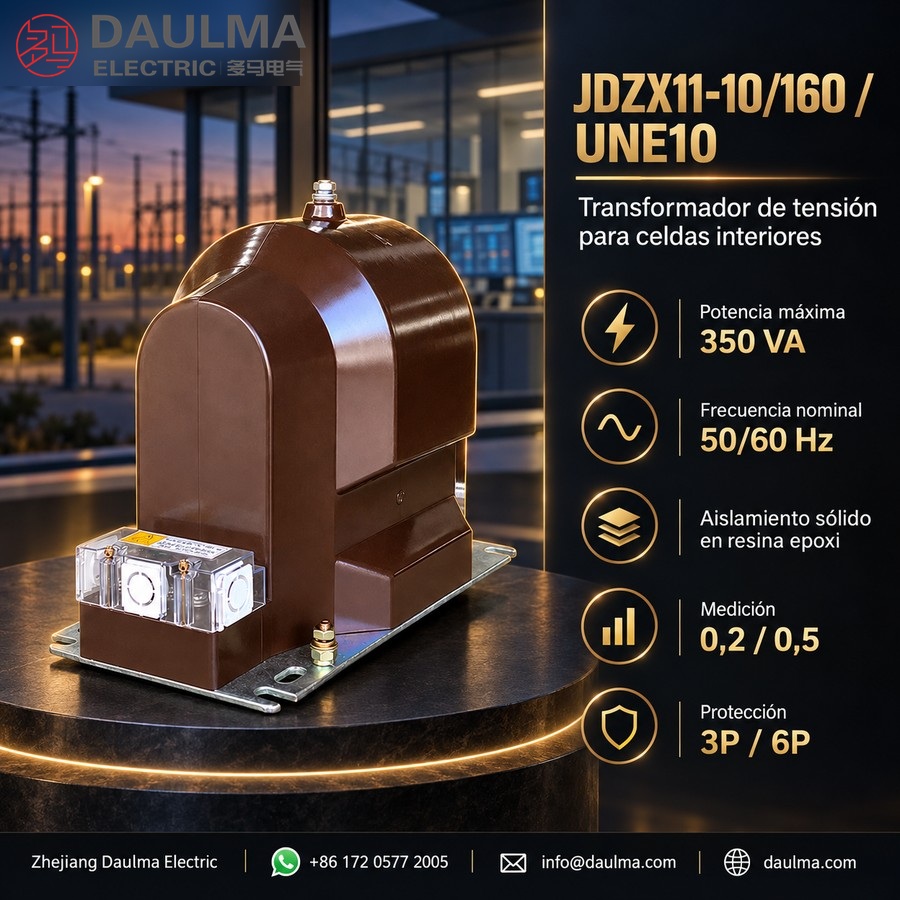

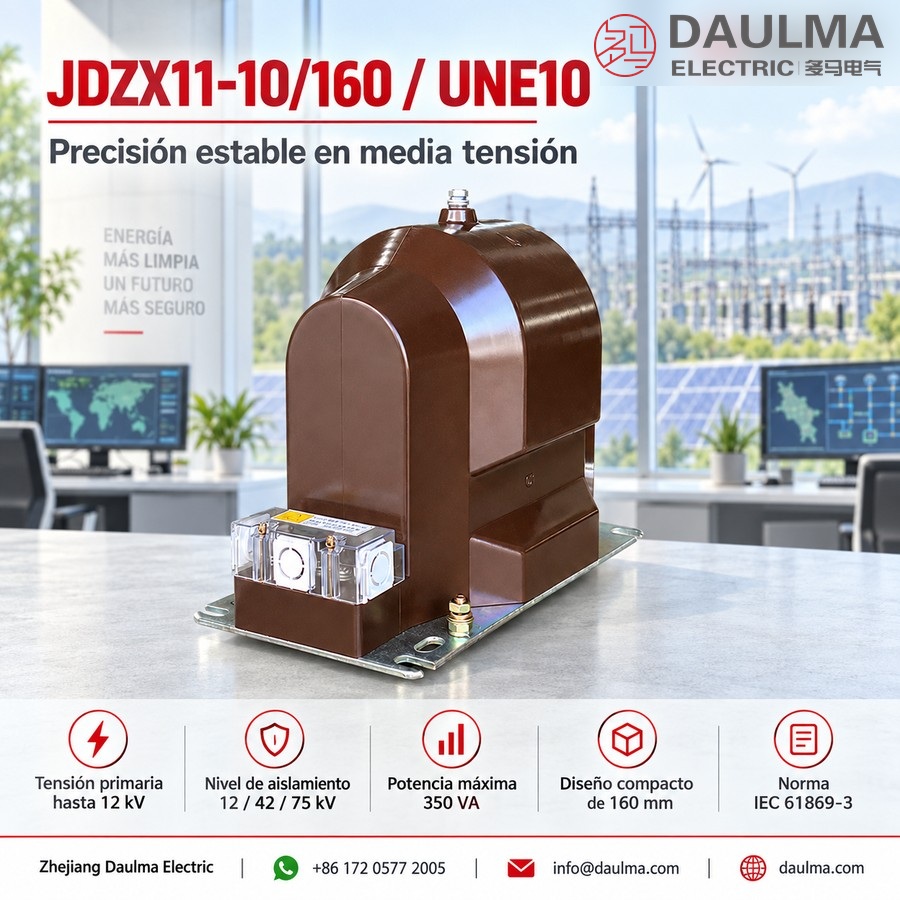

El JDZX11-10/160 / UNE10 es un transformador de tensión monofásico para interiores, con aislamiento en resina epoxi moldeada, diseñado para conexión fase-tierra en sistemas de corriente alterna de clase 6 kV, 6,6 kV, 10 kV, 11 kV y 12 kV a 50 Hz o 60 Hz. Cuenta con aislamiento totalmente encapsulado en resina epoxi, lo que proporciona alta resistencia mecánica e impermeabilidad para un funcionamiento fiable en entornos de celdas de media tensión interiores.
Este transformador de tensión admite clases de precisión 0,2 o 0,5 para medición y 3P o 6P para funciones de protección/tensión residual, lo que lo hace adecuado para facturación energética, supervisión de tensión, protección mediante relés y detección de fallas a tierra en configuraciones Y/Y/triángulo abierto. Cumple con las normas IEC y se utiliza ampliamente en redes de distribución de media tensión en India, el sudeste asiático, Oriente Medio, África y proyectos selectos de Sudamérica donde la tensión del sistema se mantiene dentro de la clase de equipos de 12 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 6 kV, 6,6 kV, 10 kV, 11 kV, 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Nivel de aislamiento (clase 10–12 kV) | 12/42/75 kV |
| Nivel de aislamiento (clase 6 kV) | 7,2/32/60 kV |
| Relación nominal de tensión | 10/√3 : 0,1/√3 : 0,1/3 (típica); otras bajo demanda |
| Clase de precisión para medición | 0,2, 0,5 |
| Clase de precisión para protección | 3P, 6P |
| Potencia máxima | 350 VA |
| Configuración de fases | Monofásico, fase-tierra |
| Devanados secundarios | Medición + tensión residual (compatible con triángulo abierto) |
| Rango de temperatura ambiente | -25 °C a +40 °C |
| Norma de aplicación | Celdas interiores conforme a IEC |
Designación del modelo
- J: Transformador de tensión (transformador de potencial)
- D: Estructura monofásica
- Z: Aislamiento en resina epoxi moldeada
- X: Tipo fase-tierra con referencia a función de tensión residual
- 11: Código de secuencia de diseño para estructura compacta totalmente encapsulada en resina
- 10: Referencia de catálogo a 10 kV; también aplicable a clase 11 kV/12 kV con aislamiento verificado
- 160: Ancho del cuerpo en resina en milímetros
- UNE10: Referencia equivalente para aplicaciones compactas de TP interiores
Construcción

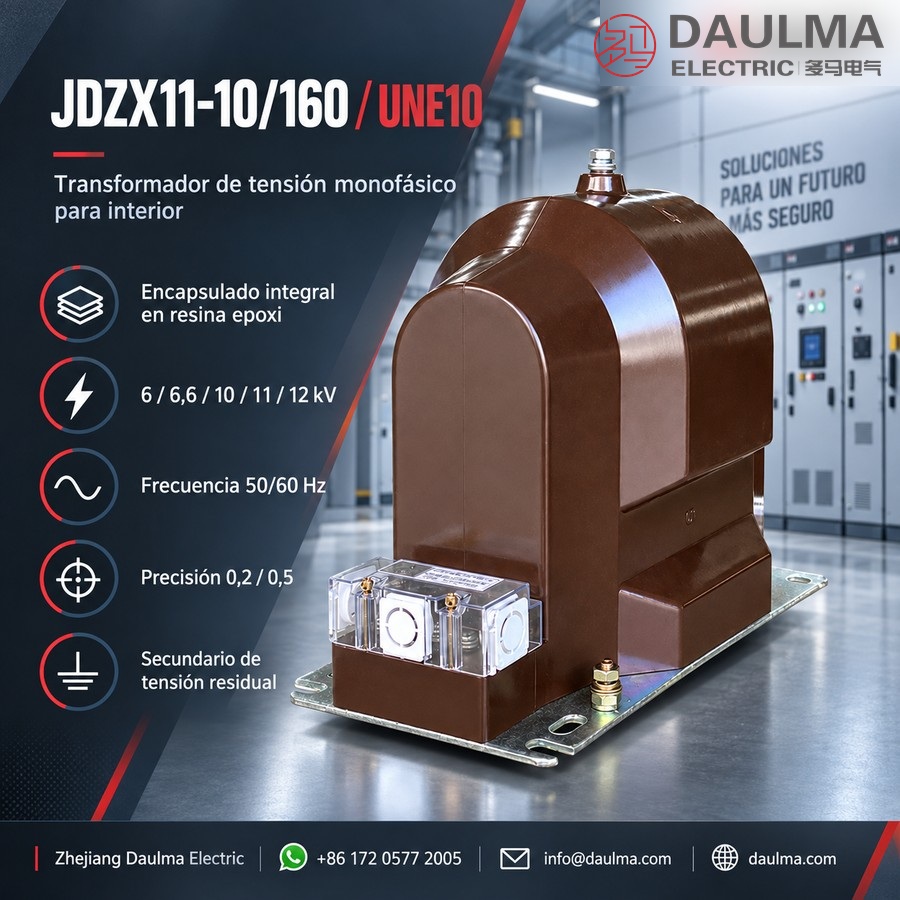

El JDZX11-10/160 / UNE10 presenta una construcción robusta y totalmente encapsulada, con devanados y núcleo magnético completamente inmersos en aislamiento de resina epoxi moldeada. Esta fundición monolítica ofrece excelente rigidez dieléctrica, solidez mecánica y resistencia a la humedad, el polvo y agentes químicos. Los bornes primario y secundario están claramente identificados y posicionados para conexiones seguras y estandarizadas en paneles de celdas. Un borne de puesta a tierra dedicado garantiza una conexión fiable del bastidor metálico y la pantalla externa. El ancho compacto del cuerpo de 160 mm permite su integración en compartimentos interiores de media tensión con espacio limitado, manteniendo el cumplimiento con los requisitos de aislamiento IEC para sistemas hasta clase 12 kV.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Ambiente de instalación: Sistemas interiores
Parámetros técnicos
El JDZX11-10/160 / UNE10 es un transformador inductivo de tensión monofásico para interiores, totalmente encapsulado en resina epoxi moldeada, diseñado para sistemas de clase 6 kV, 6,6 kV, 10 kV, 11 kV y 12 kV. Opera en un rango de temperatura de -25 °C a +40 °C, cumple con las normas IEC 61869-3, IEC 61869-1, IEC 60044-2, GB/T 20840.3-2013 y GB/T 20840.1-2010, y admite potencias nominales de hasta 60 VA por devanado con una potencia máxima de referencia de 350 VA.
| Tipo | Relación de tensión (kV) |
Aislamiento nominal (kV) |
Clase de precisión / Potencia nominal (VA) |
Potencia máxima (VA) |
|---|---|---|---|---|
| JDZX10-6/160 | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/32/60 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| 6,3/√3 : 0,1/√3 : 0,1/3 | 0,5/3P—30/60 0,5/6P—30/60 |
|||
| JDZX10-10/160 | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| 11/√3 : 0,11/√3 : 0,1/3 | 0,5/3P—30/60 0,5/6P—30/60 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZX11-10/160 / UNE10 se instala en el interior de celdas mediante la base inferior de montaje. Asegure holgura adecuada para el borne primario superior y verifique la alineación de los orificios de montaje con la placa base. Confirme la dirección de los bornes secundarios, la posición del tornillo de puesta a tierra y el método de cableado de tensión residual antes de la instalación.
Diagrama de cableado
Los bornes secundarios están claramente marcados en el bloque terminal según normas IEC. Las conexiones típicas incluyen devanados de medición fase-tierra y un devanado dedicado de tensión residual (si se especifica). Las marcas de bornes corresponden a la relación de tensión nominal y la clase de precisión definidas en el pedido. Asegure la polaridad correcta y apriete firmemente todas las conexiones para evitar aflojamientos durante la operación.
Selección y preguntas frecuentes
Guía de selección
- Seleccione este modelo para celdas interiores de media tensión que requieran medición de tensión fase-tierra, facturación energética o protección mediante relés.
- Confirme que el ancho del cuerpo en resina de 160 mm se ajusta al diseño de su gabinete y a los requisitos de reemplazo.
- Verifique la compatibilidad con sistemas de clase 12 kV; apto para redes de 11 kV en India y el sudeste asiático cuando los niveles de aislamiento coincidan.
- No utilice en redes sudamericanas de 13,8 kV a menos que la coordinación de aislamiento del proyecto permita explícitamente un equipo de clase 12 kV.
- Especifique durante el pedido si necesita salida de tensión residual para detección o supervisión de fallas a tierra.
Preguntas Frecuentes
Q1: ¿Puede este transformador de tensión usarse en sistemas de 11 kV?
Sí, sujeto a confirmación del proyecto. El modelo JDZX11-10/160 está diseñado para clases de sistema de 6 kV a 12 kV. Especifique el voltaje exacto para verificación en fábrica.
Q2: ¿Qué clase de precisión se requiere para relés de protección?
Seleccione las clases 3P o 6P para aplicaciones de protección. Estas garantizan un límite de error de voltaje adecuado durante fallas. Consulte a nuestro equipo técnico para definir el factor de límite.
Q3: ¿Cuáles normas internacionales cumple este transformador encapsulado en resina?
Cumple estrictamente con las normas IEC 61869-3, IEC 61869-1 e IEC 60044-2. También satisface los estándares GB/T 20840.3 y GB/T 20840.1. Solicite los certificados de calibración de fábrica antes del envío.
Q4: ¿Cómo es el ambiente de instalación para este equipo monofásico?
Está diseñado exclusivamente para instalación en interiores. Soporta temperaturas ambiente desde -25 °C hasta +40 °C. Verifique las condiciones de ventilación del tablero antes de la instalación final.
Q5: ¿Cuándo se debe especificar la potencia máxima de 350 VA?
Especifique 350 VA cuando la carga conectada en el devanado secundario lo requiera. La potencia nominal estándar por devanado es de hasta 60 VA. Confirme los requisitos de carga exactos con ingeniería.
Q6: ¿Son adecuados estos transformadores para celdas de maniobra de 6 kV?
Sí, son ideales para sistemas de clase 6 kV y 6,6 kV. El modelo JDZX10-6/160 ofrece aislamiento nominal de 7,2/32/60 kV para estas aplicaciones. Contacte con ventas para solicitar fichas técnicas.
