Přehled

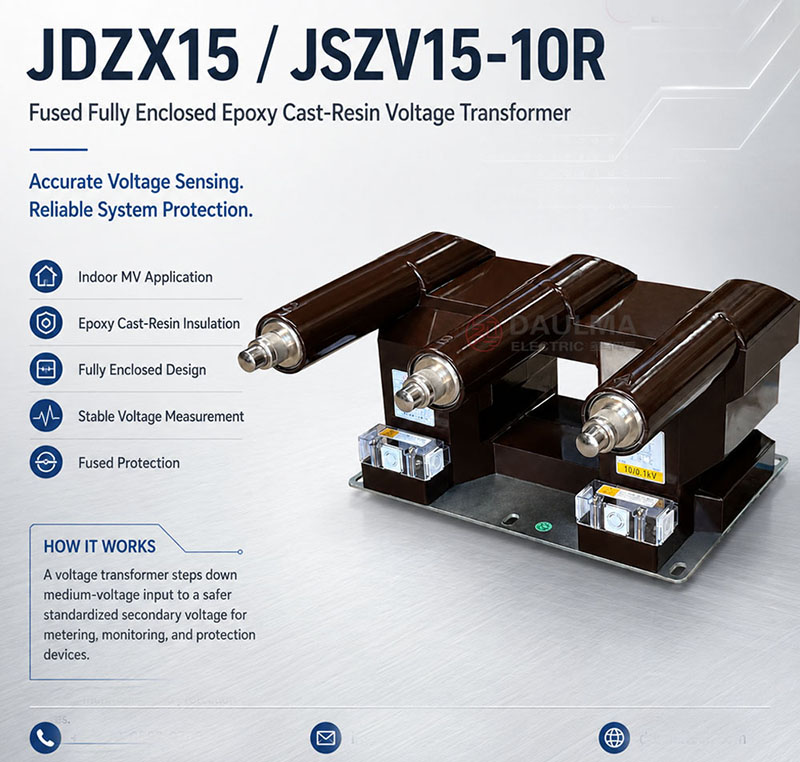

JDZX15-10R / JSZV15-10R je pojistkou vybavený, plně uzavřený napěťový transformátor s epoxidovou izolací určený pro aplikace ve středněnapěťových rozváděčích 12 kV. Začleněná pojistka na primární straně je integrována v tělese s epoxidovou izolací a konstrukce s kontaktním ramenem umožňuje přímé zapojení do vysouvacích rozváděčů bez nutnosti externího primárního zapojení.
Navržen pro použití v energetických soustavách 50 Hz nebo 60 Hz podporuje tento transformátor funkce měření napětí, měření spotřeby energie a ochranné reléové obvody. Splňuje příslušné normy IEC a národní standardy pro přesnost a izolační vlastnosti a nabízí vysokou spolehlivost při kompaktních instalacích uvnitř prostor.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Napětí soustavy | 12 kV |
| Kmitočet | 50/60 Hz |
| Typ izolace | Epoxidová litá izolace |
| Primární připojení | Kontaktní rameno (zástrčné) |
| Sekundární výstupy | Vinutí pro měření a ochranu |
| Integrace pojistky | Vestavěná primární pojistka |
| Konfigurace fází | Jednofázová (JDZX) nebo třífázová (JSZV) |
| Třída aplikace | Vysouvací rozváděč |
| Pouzdro | Plně uzavřené, pouze pro vnitřní použití |
| Třída přesnosti | Dle IEC 61869-3 (např. 0,2; 0,5; 3P) |
| Tepelné zatížení | Dle standardního sekundárního zatížení |
| Krátkodobá odolnost | V souladu s požadavky pro rozváděče 12 kV |
Označení modelu
- J: Napěťový transformátor
- D / S: Jednofázová (D) nebo třífázová (S) konstrukce
- Z: Epoxidová litá izolace
- X / V: Kód varianty konstrukce výrobku
- 15: Číslo konstrukční řady
- 10: Kód jmenovitého napětí pro třídu 12 kV
- R: Varianta s pojistkou
Konstrukce
JDZX15-10R / JSZV15-10R má robustní, plně uzavřenou konstrukci z epoxidové litiny, která poskytuje vynikající elektrickou izolaci, mechanickou pevnost a odolnost proti vlivům prostředí, jako je vlhkost a znečištění. Primární vinutí obsahuje integrovanou pojistku umístěnou uvnitř litého tělesa, čímž odpadá potřeba externího držáku pojistky. Sestava kontaktního ramene na primární straně umožňuje přímé zasunutí do kontaktového systému rozváděče, což zajišťuje bezpečné a spolehlivé elektrické spojení bez samostatného zapojení. Sekundární svorky jsou přístupné z přední nebo spodní strany jednotky v závislosti na uspořádání rozváděče a jsou jasně označeny pro měřicí a ochranné obvody. Konstrukce je optimalizována pro vnitřní použití ve vysouvacích rozváděčích 12 kV, bez odkrytých živých částí a v plném souladu s bezpečnostními vzdálenostmi pro středněnapěťová zařízení.
Technické parametry
Provozní podmínky
- Okolní teplota: Není uvedeno ve zdroji
- Nadm. výška: Není uvedeno ve zdroji
- Relativní vlhkost: Není uvedeno ve zdroji
- Prostředí instalace: Instalace uvnitř vysouvacího rozváděče
- Třída znečištění: Splňuje požadavky třídy znečištění II
Technické parametry
JDZX15-10R / JSZV15-10R je pojistkou vybavený, plně uzavřený napěťový transformátor s epoxidovou izolací navržený pro aplikace v rozváděčích 12 kV. Disponuje vakuum-litou izolací, vestavěnou primární pojistkovou ochranou a splňuje normy GB1207-1997, GB20840.3-2013 a IEC61869-3:2011. Zařízení podporuje jmenovité sekundární proudy 5 A nebo 1 A a pracuje při 50 Hz nebo 60 Hz.
Obecné technické údaje
| Položka | Specifikace |
|---|---|
| Série modelu | JDZX15-10R / JSZV15-10R |
| Typ výrobku | Pojistkou vybavený, plně uzavřený napěťový transformátor / měřicí transformátor |
| Izolační konstrukce | Plně uzavřené epoxidové vakuum-lité těleso |
| Instalace | Instalace uvnitř vysouvacího rozváděče |
| Napěťová třída | Třída rozváděčů 12 kV |
| Primární připojení | Konstrukce s kontaktním ramenem a přímými zástrčnými svorkami |
| Primární ochrana | Vestavěná primární pojistka |
| Jmenovitý kmitočet | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A dle specifikace |
| Typické funkce | Měření napětí, měření spotřeby energie a reléová ochrana |
| Normy | GB1207-1997 / GB20840.3-2013 / IEC61869-3:2011 nebo požadavky projektu |
Obecné technické podmínky
| Položka | Technická podmínka |
|---|---|
| Napěťová třída | Třída rozváděčů 12 kV |
| Jmenovitý kmitočet | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A dle specifikace |
| Účiník zátěže | cosφ = 0,8, induktivní |
| Povrchová dráha | Splňuje požadavky třídy znečištění II |
| Izolační konstrukce | Plně uzavřené epoxidové vakuum-lité těleso |
| Primární ochrana | Vestavěná pojistka na primární straně |
| Použitelná norma | Norma napěťových transformátorů GB1207-1997 a požadavky projektu |
Data napěťového transformátoru
| Typ (Převod) |
Třída přesnosti (Ochrana/ Měření) |
Jmenovitý výkon (VA) |
Jmenovitá izolační úroveň (kV) |
Povrchová dráha (mm) |
|---|---|---|---|---|
| JSZV15-3R/210 | 0,2—25 | 400 | 3,6/23/40 | 375 |
| JSZV15-6R/210 | 0,5—50 | 7,2/32/60 | ||
| JSZV15-10R/210 | 1—100 | 12/42/75 | ||
| JSZV15-3R/210 | 0,2/0,2—10/10 | 200/200 | 3,6/23/40 | |
| JSZV15-6R/210 | 0,2/0,5—10/15 | 7,2/32/60 | ||
| JSZV15-10R/210 | 0,5/0,5—20/20 | 12/42/75 |
- Jmenovitý výkon a odpovídající třída přesnosti jsou dodávány pouze jako jedna vybraná kombinace.
- Pokud požadované parametry přesahují uvedený rozsah, musí být potvrzeny dohodou mezi výrobcem a kupujícím.
- Na exportních stránkách je model 10 kV prezentován jako výrobek pro třídu rozváděčů 12 kV.
- Jmenovité hodnoty pojistky, rozměry kontaktního ramene a uspořádání sekundárních svorek musí být potvrzeny dle konstrukce rozváděče.
Instalace a zapojení
Instalační schéma
Pojistkou vybavený napěťový transformátor JDZX15-10R / JSZV15-10R s epoxidovou izolací je navržen pro instalaci ve vysouvacích rozváděčích. Na primární straně disponuje konstrukcí s kontaktním ramenem, čímž odpadá potřeba tradičního primárního kabeláže. Instalace musí být provedena podle schváleného obrysového výkresu, zapojovacího schématu a rozvržení rozváděče, aby byla zajištěna správná rozteč fází, poloha pojistky a prostor pro pohyb vozíku.
Výběr a časté otázky
Průvodce výběrem
- Potvrďte přesný výrobek: podrobná tabulka zahrnuje varianty JSZV15, nikoli JDZX15; před považováním jedno- a třífázových verzí za zaměnitelné získejte samostatná schválená jmenovitá data a výkresy.
- Požadujte chybějící převodový poměr: explicitně specifikujte primární a každé sekundární napětí, protože zdrojová tabulka pro tyto modely neuvádí hodnoty převodového poměru.
- Opravte harmonogram přesnosti: ověřte, který model podporuje třídy 0,2/25 VA, 0,5/50 VA, 1/100 VA a jejich kombinace pro dvojitá vinutí; aktuální zarovnání řádků je nejasné.
- Přizpůsobte rozhraní rozváděče: schvalte průměr kontaktního ramene, rozteč fází, hloubku zasunutí, sílu kontaktu, zdvih vysouvacího vozíku, blokování a prostor pro výměnu pojistky.
- Koordinujte izolaci a ochranu: potvrďte izolační úroveň 12/42/75 kV pro variantu 10 kV, jmenovité napětí/proud/přerušovací schopnost pojistky, povrchovou dráhu, uzemnění a typové zkušební dokumenty dle standardu VT.
Často kladené otázky
Otázka 1: Je 12 kV primárním napětím vinutí?
Je prezentováno jako třída rozváděče nebo nejvyšší třída zařízení. Označení modelu naznačuje aplikaci 10 kV, ale skutečný primární převod chybí a musí být uveden na schváleném štítku.
Otázka 2: Jsou JDZX15-10R a JSZV15-10R zaměnitelné?
Podle dostupných údajů nikoli. Jejich označení D/S naznačuje odlišnou fázovou strukturu a pouze JSZV15 se objevuje v tabulce jmenovitých hodnot.
Otázka 3: Proč je konstrukce s kontaktním ramenem důležitá?
Elektrická a mechanická kompatibilita závisí na přesné geometrii kontaktu, rozteči fází, zdvihu zasunutí a blokování rozváděče, nikoli pouze na jmenovité třídě napětí.
Otázka 4: Potvrzuje stránka sekundární výstup 1 A nebo 5 A?
Ne. Tyto hodnoty jsou charakteristické pro proudové transformátory a jsou v rozporu se stránkou napěťového transformátoru. Měly by být odstraněny a nahrazeny ověřenými sekundárními napětími.
Otázka 5: Které třídy přesnosti a zatížení jsou platné?
Zdroj uvádí několik dvojic třída/VA, ale jejich zarovnání řádků je nejasné. Používejte pouze opravený harmonogram výrobce vázaný na přesný model a schéma vinutí.
Otázka 6: Jaké informace o pojistce jsou potřeba?
Potvrďte jmenovité napětí a proud, přerušovací schopnost, časově-proudovou charakteristiku, signalizační mechanismus (pokud je použit), koordinaci a bezpečný způsob výměny.
Otázka 7: Co je třeba zkontrolovat před přesunem vozíku do servisní polohy?
Ověřte převodový poměr na štítku, pojistku, zapojení kontaktů, rozteč fází, blokování, polaritu svorek, sekundární ochranu a uzemnění; nikdy nezkratujte sekundární obvod NT.
Frequently Asked Questions
Q1: Lze tento napěťový transformátor instalovat do venkovních rozváděčů?
Ne, je určen výhradně pro vnitřní instalaci. Je navržen pro použití uvnitř vysouvacích rozváděčů 12 kV a splňuje třídu znečištění II. Pro venkovní aplikace kontaktujte naše techniky.
Q2: Obsahuje transformátor vestavěnou ochranu proti zkratu na primární straně?
Ano, model je vybaven vestavěnou primární pojistkovou ochranou. Jde o plně uzavřený transformátor s epoxidovou vakuolitou izolací pro maximální bezpečnost. Přesné parametry pojistek upřesníme dle projektu.
Q3: Které mezinárodní normy tento měřicí transformátor splňuje?
Zařízení splňuje normy IEC61869-3:2011, GB20840.3-2013 a GB1207-1997. Certifikaci a shodu s lokálními předpisy je nutné ověřit před objednáním.
Q4: Funguje tento transformátor v sítích s frekvencí 60 Hz?
Ano, zařízení podporuje provoz při 50 Hz i 60 Hz. Při objednávce specifikujte požadovanou jmenovitou frekvenci pro správnou konfiguraci vinutí.
Q5: Jaký typ primárního připojení tento model využívá?
Používá konstrukci s kontaktním ramenem a přímými zástrčnými svorkami. Tento design usnadňuje instalaci do vysouvacích vozíků 12kV rozváděčů. Technický výkres s rozměry vyžádejte u obchodního oddělení.
Q6: O jaký typ napěťového transformátoru se jedná?
Jde o pojistkou vybavený, plně uzavřený napěťový transformátor s epoxidovou vakuolitou izolací pro 12kV rozváděče. Vyhovuje pro měřicí a ochranné aplikace v průmyslu.
